Номер по Госреестру СИ: 66705-17
66705-17 Колонки для отпуска сжиженного газа
("Шельф …LPG")
Назначение средства измерений:
Колонки для отпуска сжиженного газа «Шельф .LPG» (далее - колонки) предназначены для измерений объёма сжиженного углеводородного газа марки ПА (пропан автомобильный) и марки ПБА (пропан-бутан автомобильный) по ГОСТ 27578-87 (далее - сжиженный газ) при выдаче его в баллоны транспортных средств.

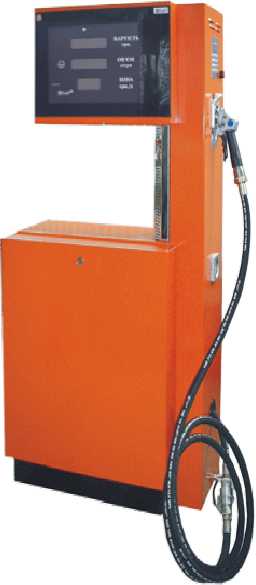

Внешний вид.
Колонки для отпуска сжиженного газа
Рисунок № 1

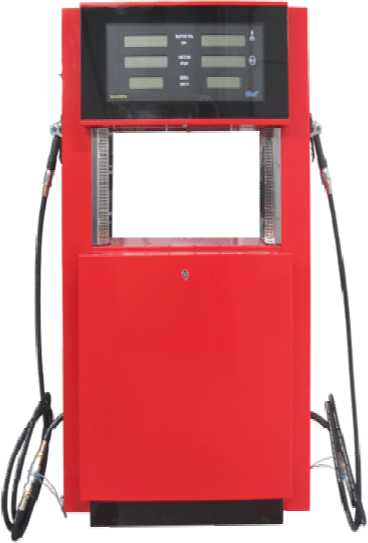

Внешний вид.
Колонки для отпуска сжиженного газа
Рисунок № 2

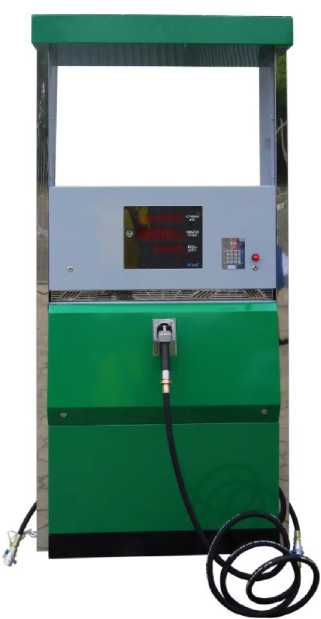

Внешний вид.
Колонки для отпуска сжиженного газа
Рисунок № 3

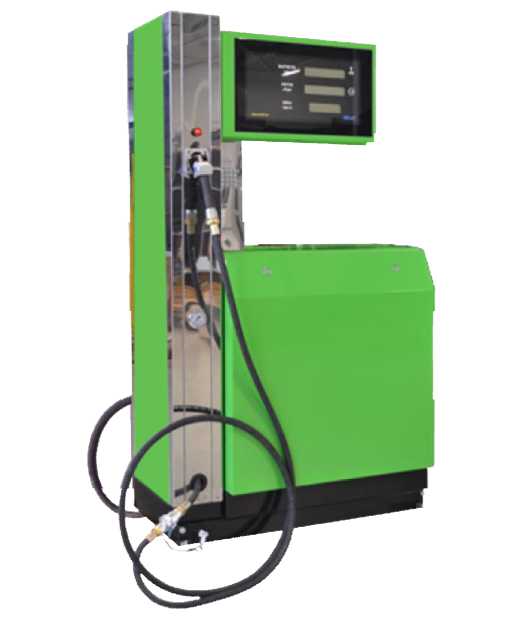

Внешний вид.
Колонки для отпуска сжиженного газа
Рисунок № 4

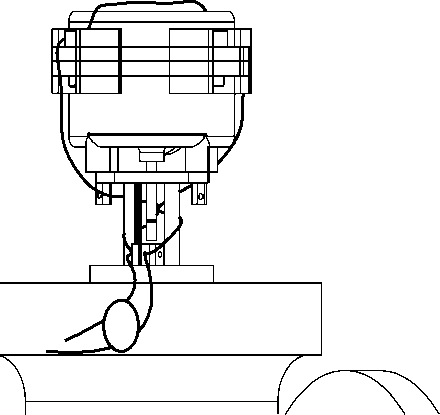

Внешний вид.
Колонки для отпуска сжиженного газа
Рисунок № 5

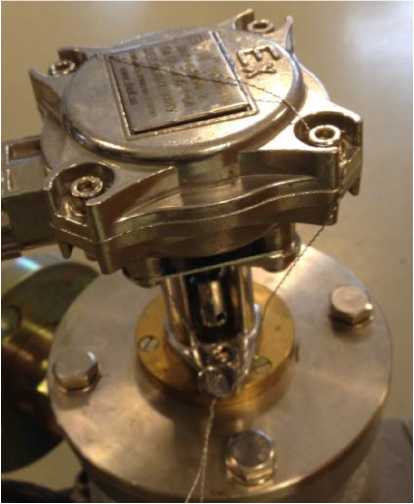

Внешний вид.
Колонки для отпуска сжиженного газа
Рисунок № 6

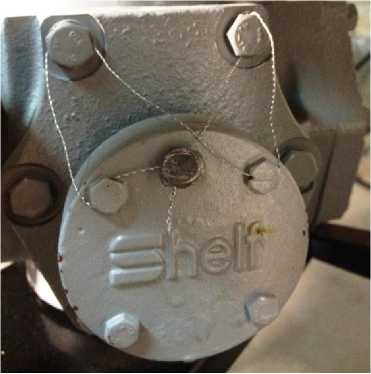

Внешний вид.
Колонки для отпуска сжиженного газа
Рисунок № 7

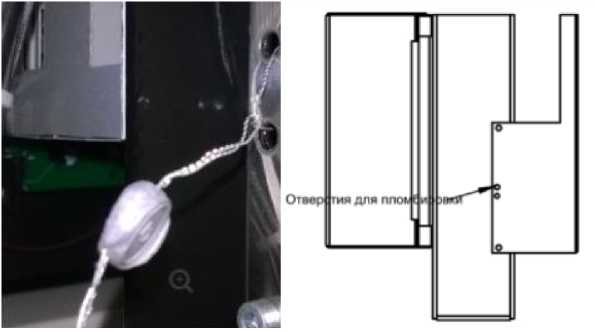

Внешний вид.
Колонки для отпуска сжиженного газа
Рисунок № 8
Общие сведения
Дата публикации - 14.12.2024
Срок свидетельства - 27.02.2027
Номер записи - 158187
ID в реестре СИ - 380587
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод "Шельф 100-2LPG", Колонки для отпуска сжиженного газа Шельф…LPG, мод. Шельф 100-2 LPG, Колонки для отпуска сжиженного газа Шельф …LPG, Колонки для отпуска сжиженного газа Шельф 100-2 LPG, «Шельф 100-2 М LPG», «Шельф 100-2 LPG», «Шельф 100-1 LPG», LPG, --, -, *, "Шельф100-2LPG", "Шельф100 2LPG", "Шельф 100-2LPG", "Шельф 100-21 LPG", "Шельф 100-2 МК LPG", "Шельф 100-2 M LPG", "Шельф 100-2 LPG", "Шельф 100-1 LPG",
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф")
Страна - РОССИЯ
Населенный пункт - Ростовская обл., г. Шахты
Уведомление о начале осуществления предпринимательской деятельности -
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1000
Выдано извещений - 2
Кол-во периодических поверок - 580
Кол-во средств измерений - 536
Кол-во владельцев - 50
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№2951 от 2024.12.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№382 от 2017.02.27 Об утверждении типов СИ (52 позиций)
№227 от 2022.02.01 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Колонки для отпуска сжиженного газа ("Шельф …LPG")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
73696-18 Колонки раздаточные сжиженного газа (Helix LPG) Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
66705-17 Колонки для отпуска сжиженного газа ("Шельф …LPG") Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты) |
|
76035-19 Установки раздаточные сжиженного газа (V-line 899x.xxx/LPG, V-line 899x.xxx/LPG/M, V-line 47xx.xxx/LPG, V-line 47xx.xxx/LPG/M) Фирма "Adast Systems, a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
66705-17 Колонки для отпуска сжиженного газа ("Шельф …LPG") Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты) |
|
36781-14 Газоанализаторы (M1040A) Фирма "OPSIS AB" (ШВЕЦИЯ ) |
66705-17 Колонки для отпуска сжиженного газа ("Шельф …LPG") Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты) |
|
68287-17 Колонки сжиженного газа (MZ7XXXLPG) Фирма "Scheidt & Bachmann TUBS d.o.o." (ХОРВАТИЯ ) |
66705-17 Колонки для отпуска сжиженного газа ("Шельф …LPG") Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66705-17 27.02.2027 |
Колонки для отпуска сжиженного газа, "Шельф …LPG" Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты) |
ОТ МП |
1 год |
|
68952-17 23.10.2027 |
Установки топливораздаточные, "ШЕЛЬФ ..." Х КЕД-Х-Х-Х.../LPG Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты) |
ОТ МП |
1 год |
|
94416-25 23.01.2030 |
Колонки для отпуска сжиженного природного газа, Шельф…LNG Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Кто поверяет Колонки для отпуска сжиженного газа ("Шельф …LPG")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 88 | 1 | 0 | 81 | 0 | 80 | 0 | 80 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "РОСТОВСКИЙ СТАНДАРТ" (RA.RU.312221) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 320 | 253 | 15 | 0 | 264 | 253 | 11 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 96 | 2 | 0 | 89 | 0 | 91 | 0 | 84 | |
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 39 | 2 | 0 | 27 | 0 | 39 | 0 | 27 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 26 | 0 | 21 | 0 | 26 | 0 | 21 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 10 | 0 | 10 | 2 | 7 | 0 | 7 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 75 | 1 | 0 | 71 | 0 | 7 | 0 | 7 | |
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 11 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 40 | 0 | 39 | 0 | 21 | 0 | 21 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 21 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 9 | 0 | 0 | 0 | 8 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 60 | 35 | 17 | 0 | 58 | 35 | 17 | |||
| ФБУ "ЦСМ в Липецкой области" (62) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Феррата" (1329) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 17 | 0 | 17 | 0 | 15 | 0 | 15 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 58 | 0 | 58 | 0 | 39 | 0 | 39 | ||
| ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 8 | 3 | 0 | 8 | 0 | 4 | 0 | 4 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 7 | 0 | 7 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПО "СПЛАВ" ИМ. А.Н. ГАНИЧЕВА" (РОСС RU.0001.310440) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 15 | 1 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В ДОНЕЦКОЙ НАРОДНОЙ РЕСПУБЛИКЕ"(ФБУ "ДОНЕЦКИЙ ЦСМ") | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Колонки для отпуска сжиженного газа ("Шельф …LPG")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
1140 | 1132 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1167 | 1132 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1299 | 1132 |
|
ФБУ Курский ЦСМ Курская область |
939 | 1132 |
|
ФБУ Липецкий ЦСМ Липецкая область |
1284 | 1132 |
Программное обеспечение
Программное обеспечение (ПО) колонок является встроенным, имеет функции управления клапанами, определения объема выданного газа, вывода информации об объеме и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов, и реализовано в микроконтроллере, размещенном в электронно-цифровом блоке колонки. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается крышкой электронно-цифрового блока, в которой размещен электронно-вычислительное устройство, которая пломбируется. Кроме того, доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонок защищен паролем администратора.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификация ПО осуществляется после подачи электропитания на колонки в течении трех секунд:
- в поле индикатора «ОБЪЕМ» отображается номер версии ПО.
Конструкция колонок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «Шельф» |
|
Номер версии (идентификационный номер) ПО |
03.хх |
|
Цифровой идентификатор ПО |
* |
|
где х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку колонки электрохимическим способом и на титульный лист руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам для отпуска сжиженного газа «Шельф^ЬРС»ТУ 4577-003-24261277-2015 Колонки для отпуска сжиженного газа «Шельф .LPG». Технические условия.
Поверка
Поверкаосуществляется по документу ШЕЛЬФ.00.011.2016 МП «ГСИ. Инструкция. Колонки для отпуска сжиженного газа «Шельф . ..LPG». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 29.11.2016 г.
Основные средства поверки:
- мерник металлический 2-го разряда по ГОСТ 8.510-2002 (мерник металлический 2-го разряда для сжиженных газов ММСГ-1 с номинальной вместимостью 10 дм3, регистрационный номер в Федеральном информационном фонде 22482-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство, измеритель объема поршневого типа, датчик импульсов и крышку электронно-цифрового блока, как показано на рисунках 3 - 5.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная компания «Шельф» (ООО «НПК «Шельф»)
ИНН 6155056342
Адрес: 346512, Ростовская обл., г. Шахты, ул. Наклонная, 5В
Телефон: 8-960-447-61-28
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»
(ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон/факс: (495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия колонок основан на динамическом методе измерений. Сжиженный газ из резервуара, к которому подсоединена колонка, подводится к патрубку жидкой фазы насосом и через электромагнитный клапан, фильтр и сепаратор поступает в четырехпоршневой измеритель объема. Затем через дифференциальный клапан, разрывную муфту и раздаточный рукав со струбциной поступает в баллон транспортного средства.
Газовая фаза после сепаратора поступает обратно в резервуар.
Сжиженный газ приводит поршни измерителя объема в возвратно-поступательное движение, которое превращается кулисным механизмом во вращательное движение вала измерителя объема.
Угол поворота этого вала пропорционален объему сжиженного газа, прошедшего через измеритель объема, превращается преобразователем импульсов в последовательность электрических импульсов. Импульсные сигналы поступают в электронно-цифровой блок, где обрабатываются процессором по заданному алгоритму.
Результаты измерений объема сжиженного газа и результаты вычисления стоимости выводятся на цифровые устройства индикации жидкокристаллические (далее - ЖКИ) -или светодиодные (далее - СДИ) при предварительно заданной цене одного литра сжиженного газа, которая также индицируется на устройстве индикации.
Колонки состоят из:
-
- рамы колонки;
-
- четырехпоршневого измерителя объема типа «Shelf», изготовитель фирма Zhejiang Maide Machine Co., Ltd., Китай;
-
- датчика импульсов ДИФВ-2, изготовитель ООО «НПК «Шельф», Украина;
-
- электронно-цифрового блока с устройством индикации типа ЭЦБ «Шельф», изготовитель ООО «НПК «Шельф», Россия;
-
- электромагнитного клапана dSF-20, изготовитель фирма Wenzhoushi Pneumatic Elements Factory, Китай;
-
- насоса с электродвигателем и редукционным клапаном LWB-150, изготовитель фирма Zhejiang Maide Machine Co., Ltd., Китай (для модификаций «Шельф 100-1 Р LPG» и «Шельф 100-2 Р LPG»;
-
- фильтра тонкой очистки 60 мкм;
-
- отделителя газовой фазы;
-
- дифференциального клапана;
-
- манометра для контроля давления топлива в гидросистеме колонки (LPG 40 атм.), изготовитель фирма Zhejiang Maide Machine Co., Ltd., Китай;
-
- предохранительных клапанов;
-
- переходники для подключения эталонного мерника (эталонного проточного измерителя объема сжиженного газа) при контроле выдаваемой дозы или поверке;
- раздаточного рукава (количество и расположение - в зависимости от заказанной модификации), где раздаточный рукав» обозначает комплект в составе резинового рукава высокого давления и струбцины. В составе этого комплекта предусмотрено использование резиновых рукавов фирм «Parker», «Semperit», «Manuli», «Shelf»;
- устройства для заземления колонки и пр.
Колонки выпускаются в следующих модификациях «Шельф 100-1 LPG», «Шельф 100-2 LPG», «Шельф 300-1 LPG», «Шельф 300-2 LPG», «Шельф 100-1 Р LPG», «Шельф 100-2 Р LPG», которые отличаются количеством раздаточных рукавов, габаритными размерами и массой.
Структура условного обозначения колонок в документации и при заказе:
«ШЕЛЬФ ... - Х - ... LPG»
|
Колонка для отпуска сжиженного газа | ||||
|
Наличие насоса (Р - в случае наличия насоса, в противном случае не заполняется) | ||||
|
Количество раздаточных рукавов 1 или 2 | ||||
|
Обозначение модификации (100 или 300) | ||||
|
Торговая марка | ||||
Общий вид модификаций колонок представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 3 - 5.
«Шельф 100-1 LPG»
«Шельф 100-2 LPG»
Рисунок 1 - Общий вид модификаций колонок «Шельф 100-1 LPG» и «Шельф 100-2 LPG»
«Шельф 300-1 LPG»
«Шельф 100-2 Р LPG»
Рисунок 3 - Пломбировка датчика импульсов ДИФВ-2
Рисунок 2 - Общий вид модификаций колонок «Шельф 300-1 LPG» и «Шельф 100-2 Р LPG»
Рисунок 4 - Пломбировка измерителя объема типа Shelf
Рисунок 5 - Пломбировка электронно-цифрового блока
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный объемный расход через один раздаточный рукав, дм3/мин (л/мин) |
35±5 |
|
Минимальный объемный расход, дм3/мин (л/мин) |
5 |
|
Минимальный объем дозы выдачи, дм3 (л) |
5 |
|
Пределы допускаемой относительной погрешности измерений объема отпущенной дозы, % |
±1,0 |
|
Сходимость измерений, %, не более |
1,0 |
|
Верхний предел показаний счётчика разового учёта: - объема разовой дозы, дм3 (л): | |
|
- для ЖКИ |
999999,99 |
|
- для С3 ДИ1) |
9999,99 |
|
9999,99 | |
|
- стоимости^ отпущенной дозы топлива, руб. |
999999,99 |
|
Верхний предел показаний2-* указателя суммарного учета, дм3 (л): | |
|
- для ЖКИ |
99 999 999 999 999,99 |
|
- для СДИ |
999 999 999 999,99 |
|
Дискретность отсчетных устройств при индикации: - объема разовой дозы, дм3 (л) |
0,01 |
|
- цены за 1 дм3 (л)1, руб. |
0,01 |
|
- стоимости1 отпущенной дозы, руб. |
0,01 |
|
- суммарного объема отпущенного топлива, дм3 (л) |
1,0 |
|
Максимальное рабочее давление в гидросистеме, МПа |
1,57 |
|
Минимальное рабочее давление гидросистеме, МПа |
0,8 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество раздаточных рукавов, шт. |
от 1 до 2 |
|
Длина раздаточного рукава, м, не менее |
4 |
Продолжение таблицы 3
|
1 |
2 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха при использовании о сжиженного газа, С: - марки ПА |
от -35 до +45 |
|
- марки ПБА |
от -20 до +45 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 100 включ. |
|
Номинальная тонкость фильтрации жидкой фазы топлива, мкм, не более |
60 |
|
Параметры электропитания от сети переменного тока: - напряжение, В: - для колонок |
от 187 до 242 |
|
- для электродвигателя насоса модификаций «Шельф 100-1 LPG» и «Шельф 100-2 LPG» |
от 342 до 437 |
|
- частота, Гц |
50±1 |
|
Потребляемая мощность, кВ •А, не более: - кроме модификации «Шельф 300-1 LPG» и «Шельф 300-2 LPG» |
0,12 |
|
- модификации «Шельф 300-1 LPG» и «Шельф 300-2 LPG» |
5,6 |
|
Средняя наработка на отказ, ч, не менее |
7000 |
|
Средний срок службы, лет |
12 |
|
Маркировка взрывозащиты |
1ЕхёПВТ4 |
Обозначение модификации, количество раздаточных рукавов, габаритные размеры и масса представлены в таблице 4.
Таблица 4
|
Обозначение модификации |
Количество раздаточных рукавов |
Габаритные размеры корпуса (высота х ширина х длина), мм |
Масса, кг, не более |
|
«Шельф 100-1 LPG» |
1 |
1600 х 510 х 735 |
165 |
|
«Шельф 100-2 LPG» |
2 |
1600х 520х1200 |
260 |
|
«Шельф 300-1 LPG» |
1 |
2290х600х1100 |
280 |
|
«Шельф 300-2 LPG» |
2 |
2290х600х1100 |
350 |
|
«Шельф 100-1 Р LPG» |
1 |
1900х 550х1500 |
410 |
|
«Шельф 100-2 Р LPG» |
2 |
1900х 550х1500 |
450 |
