Сведения о средстве измерений: 66969-17 Шумомеры, анализаторы спектра

Номер по Госреестру СИ: 66969-17
66969-17 Шумомеры, анализаторы спектра
(Apollo_box, Soundbook_MK2)

Назначение средства измерений:
Шумомеры, анализаторы спектра Apollo_box, Soundbook_MK2 (далее - приборы) предназначены для измерений уровня звукового давления и спектрального анализа сигналов.

сертификация программного обеспечения
Внешний вид. Шумомеры, анализаторы спектра, http://oei-analitika.ru рисунок № 1
Внешний вид.
Шумомеры, анализаторы спектра
Рисунок № 1
Внешний вид. Шумомеры, анализаторы спектра, http://oei-analitika.ru рисунок № 2
Внешний вид.
Шумомеры, анализаторы спектра
Рисунок № 2
Внешний вид. Шумомеры, анализаторы спектра, http://oei-analitika.ru рисунок № 3
Внешний вид.
Шумомеры, анализаторы спектра
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 21.03.2022
Номер записи - 158474
ID в реестре СИ - 380874
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, мод. Soundbook_MK2, мод. Apollo_box, Soundbook_MK2, Soundbook MK2_8B, Soundbook MK2_, Apollo_box, Apollo,

Производитель

Изготовитель - Фирма "SINUS Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 40
Выдано извещений - 0
Кол-во периодических поверок - 31
Кол-во средств измерений - 11
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№588 от 2017.03.21 Об утверждении типов средств измерений

Наличие аналогов СИ: Шумомеры, анализаторы спектра (Apollo_box, Soundbook_MK2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
66969-17 Шумомеры, анализаторы спектра (Apollo_box, Soundbook_MK2)
Фирма "SINUS Messtechnik GmbH" (ГЕРМАНИЯ )
21047-01 Установка для градуировки гидрофонов (ВМФ-Р1.00.00.-98)
ГП ВНИИФТРИ (РОССИЯ п/о Менделеево Московская обл.)
66969-17 Шумомеры, анализаторы спектра (Apollo_box, Soundbook_MK2)
Фирма "SINUS Messtechnik GmbH" (ГЕРМАНИЯ )
55590-13 Комплексы многофункциональные виброизмерительные (МВК-32)
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ») (РОССИЯ Московская обл., п. Менделеево)
66969-17 Шумомеры, анализаторы спектра (Apollo_box, Soundbook_MK2)
Фирма "SINUS Messtechnik GmbH" (ГЕРМАНИЯ )
67245-17 Системы виброизмерительные (ВИС-32)
ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ) (РОССИЯ пос.Менделеево)

Все средства измерений ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
38233-08

Анализатор шума и вибрации двухканальный, SOUNDBOOK
Фирма "SINUS Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
66969-17
21.03.2022
Шумомеры, анализаторы спектра, Apollo_box, Soundbook_MK2
Фирма "SINUS Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
68320-17

Шумомер, анализатор спектра, Soundbook_MK1
Фирма "SINUS Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Системы виброизмерительные (ВИС-32)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КОМПАНИЯ ОКТАВА + "
(RA.RU.312507)
  • Soundbook_MK2
  • Soundbook MK2_
  • Soundbook MK2_8B
  • 7 2 5 0 7 2 5
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • мод. Apollo_box
  • Apollo_box
  • Soundbook_MK2
  • мод. Soundbook_MK2
  • 11 1 0 11 0 10 0 10
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • Apollo_box
  • 4 0 4 0 4 0 4
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Soundbook_MK2
  • Apollo_box
  • 8 0 8 0 5 0 5
    ООО "КОМПАНИЯ ОКТАВА + "
    (RA.RU.312507)
  • Soundbook_MK2
  • Apollo
  • Apollo_box
  • 6 0 0 0 0 0 0
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Soundbook_MK2
  • Apollo_box
  • 3 3 0 3 0 3 0 3

    Стоимость поверки Системы виброизмерительные (ВИС-32)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Волгоградский ЦСМ
    Волгоградская область
    15995 9419
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    4968 9419
    ФБУ Красноярский ЦСМ
    Красноярский край
    4285 9419
    ФБУ Омский ЦСМ
    Омская область
    8379 9419
    ФБУ Тюменский ЦСМ
    Тюменская область
    5885 9419

    Программное обеспечение

    Для управления работой приборов в процессе проведения измерений, формирования заданий на проведение измерений и отображения хода измерений в удобном для пользователя виде применяется специальное ПО «Apollo_box» и «Soundbook MK2».

    Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Apollo box

    Soundbook MK2

    Идентификационное наименование ПО

    Samurai

    Номер версии (идентификационный номер) ПО

    ver. 2.0

    ver. 2.6

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    -

    Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус прибора в виде наклейки и на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационных документах.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к шумомерам, анализаторам спектра Apollo_box, Soundbook_MK2

    • 1 ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования».

    • 2 ГОСТ Р 8.714-2010 «ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний».

    • 3 ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц».

    • 4 Техническая документация изготовителя .

    Поверка

    Поверка

    осуществляется по документу 340-0711-16 МП «Шумомеры, анализаторы спектра Apollo_box, Soundbook_MK2. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 08.11.2016 г.

    Основные средства поверки:

    - генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);

    -мультиметр 34401 (рег. № 54848-13);

    - калибратор акустический 4231 (рег. № 15388-96).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.


    Изготовитель


    «SINUS Messtechnik GmbH», Германия
    Адрес: Fopplstrasse 13, D-04347 Leipzig, Germany
    Телефон: +49-341-24429-0
    Факс: +49-341-24429-99
    E-mail: info@sinusmess.de

    Заявитель

    Общество с ограниченной ответственностью «Компания ОКТАВА+»
    (ООО «Компания ОКТАВА+»)
    Юридический адрес: 127591, г. Москва, Дмитровское шоссе, Д.102А, стр. 4
    Адрес: 127273, г. Москва, Березовая аллея, Д.5А, стр.1-3, оф. 104
    Телефон: (495) 799-90-92
    Факс: (495) 799-90-93
    ИНН: 7713166428
    E-mail: info@octava.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
    Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
    Телефон/факс: (495) 526-63-00
    E-mail: office@vniiftri.ru

    Принцип действия приборов основан на преобразовании первичным измерительным преобразователем (ПИП) звукового (вибрационного) сигнала в электрический с последующим измерением параметров электрического сигнала с помощью аналого-цифрового преобразователя и специализированного программного обеспечения (ПО). Результаты измерений и информация о режиме работы отображаются на дисплее ПЭВМ.

    Конструктивно прибор Apollo_box выполнен в алюминиевом корпусе, в котором расположены электронные платы. Прибор Apollo_box подключается к внешней ПЭВМ по интерфейсу USB

    Прибор Soundbook_MK2 имеет модульную конструкцию и состоит из нескольких приборов Apollo_box и ПЭВМ типа ноутбук. В качестве входных разъёмов могут использоваться BNC или LEMO.

    ПО позволяет использовать прибор для октавного, третьоктавного и узкополосного анализа спектра в реальном масштабе времени, записи сигнала, измерения времени реверберации и пр. Приборы имеют возможности для хранения настроек пользователя и данных измерений на любых носителях, совместимых с ПЭВМ. Количество каналов прибора Soundbook_MK2 можно расширить до 40 с помощью дополнительных модулей.

    В качестве ПИП для приборов используются датчики с питанием постоянным током (ICP): конденсаторные предполяризованные микрофоны и пьезоэлектрические вибропреобразователи.

    Питание приборов осуществляется от встроенной литий-ионной батареи.

    Общий вид приборов с указанием места нанесения наклейки со знаком утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунках 1 - 3.

    Внешний вид. Системы виброизмерительные (ВИС-32), http://oei-analitika.ru

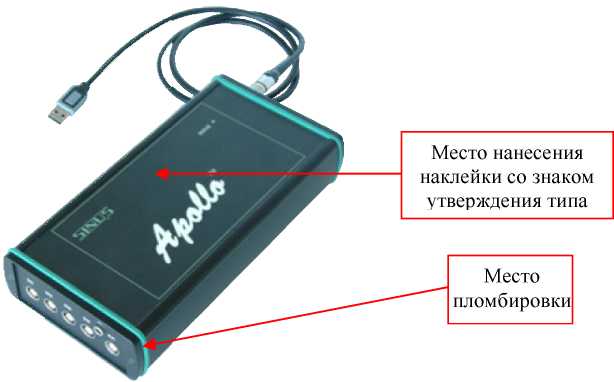

    Рисунок 1 - Общий вид Apollo_box

    Внешний вид. Системы виброизмерительные (ВИС-32), http://oei-analitika.ru

    Место нанесения наклейки со знаком утверждения типа

    Внешний вид. Системы виброизмерительные (ВИС-32), http://oei-analitika.ru

    Место пломбировки

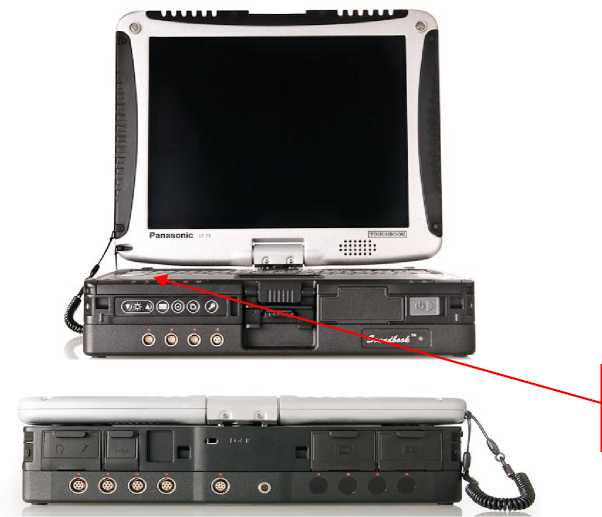

    Рисунок 2 - Общий вид Soundbook_MK2


    Комплект поставки приведен в таблице 4.

    Таблица 4 - Комплект поставки

    Обозначение

    Количество, штук

    Шумомер, анализатор спектра Apollo box или Soundbook MK2

    1

    Первичный измерительный преобразователь (по заказу)

    1

    USB кабель (только с Apollo box)

    1

    Программное обеспечение SAMURAI

    1

    Руководство по эксплуатации

    1

    Методика поверки

    1

    Паспорт

    1


    приведены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение характеристики

    Apollo box          Soundbook MK2

    Диапазон измерений1 уровня звукового давления (частотная коррекция Z), дБ отн. 20 мкПа

    1 В: от 20 до 120

    10 В: от 30 до 138

    Рабочий диапазон частот в режиме шумомера2

    определяется диапазоном частот применяемого

    ПИП

    Продолжение таблицы 2

    Наименование характеристики

    Значение характеристики

    Apollo box

    Soundbook MK2

    Пределы допускаемой абсолютной погрешности измерений3 опорного уровня звукового давления 94 дБ отн. 20 мкПа на частоте 1000 Гц, дБ

    ±0,7

    Частотные коррекции в режиме шумомера

    A, C, Z

    Временные характеристики в режиме шумомера

    F, S, I

    Класс точности по ГОСТ 17187-2010*

    1

    Собственные шумы при усилении 0 дБ (частотная коррекция Z), мкВ, не более

    6

    Рабочий диапазон частот в режиме октавного анализа, Гц

    от 31,5 до 16000

    Рабочий диапазон частот в режиме треть-октавного анализа, Гц

    от 20 до 20000

    Пределы относительного затухания октавных и третьоктавных фильтров

    класс 0 по ГОСТ Р 8.714-2010

    Рабочий диапазон частот в режиме узкополосного анализа, Гц

    от 1 до 80000

    Пределы допускаемой относительной погрешности измерений уровней напряжения гармонических сигналов, дБ

    ±0,3

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение характеристики

    Apollo box

    Soundbook MK2

    Количество каналов

    2/4/8

    2/4/8 (возможно расширение до 40)

    Напряжение питания постоянного тока (от встроенной ионно-литиевой аккумуляторной батареи), В

    10,65

    Масса, г, не более

    750

    3100

    Габаритные   размеры   (длинахширинах

    хвысота), мм, не более

    200x100x22

    280x220x65

    Рабочие условия эксплуатации:

    • - температура окружающего воздуха,°С

    • - относительная влажность окружающего воздуха (при температуре 30 °С), %

    • - атмосферное давление, кПа

    от -10 до +50

    от 30 до 90

    от 84 до 106

    • 1 С микрофоном чувствительностью не менее 50 мВ/Па

    • 2 Например, рабочий диапазон частот при использовании капсюля микрофонного MK255 и предусилителя MV210 составляет от 20 до 20000 Гц

    • 3 После калибровки акустическим калибратором с неопределённостью ±0,4 дБ.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
