Номер по Госреестру СИ: 67083-17
67083-17 Термопреобразователи сопротивления с переходной схемой соединения
(4.48, 4.68, 4.69, 4.91, Ex, Exia)
Назначение средства измерений:
Термопреобразователи сопротивления с переходной схемой соединения модификации 4.48, 4.68, 4.69, 4.91, Ex, Exia (в дальнейшем термопреобразователи) предназначены для измерения температуры корпусов или вкладышей подшипников больших машин, а также температуры поверхности других объектов и сред во взрывоопасных зонах и в зонах, опасных по воспламенению горючей пыли.
Внешний вид.
Термопреобразователи сопротивления с переходной схемой соединения
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления с переходной схемой соединения
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления с переходной схемой соединения
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.03.2022
Номер записи - 158601
ID в реестре СИ - 381001
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. 4.91, мод. 4.69, TYPE 2xPT100A3L-b2600061410/4.69, TYPE 2xPT100A3L-b26000086510/4.68, TYPE 2xPT100A3L-b26000086510-4,68,04,00, TYPE 2xPT100A3L-b26000061410/4.69, TYPE 1xPT100B3L-b1091010843-4.91, TYPE 1xPT100B3L-b1091010842-4.91, Exia, Ex, 4.91.01.81, 4.91.01.11-1, 4.91, 4.69, 4.68, 4.48, 2xPT100A3L-b2600061410/4.69,
Производитель
Изготовитель - Фирма "Dittmer G.b.R.", Германия;
Фирма "Dittmer Temperaturfuhler GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 234
Выдано извещений - 0
Кол-во периодических поверок - 199
Кол-во средств измерений - 96
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 739 дн.
Приказы РСТ, где упоминается данный тип СИ
№637 от 2017.03.24 Об утверждении типов средств измерений
№2635 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений
Наличие аналогов СИ: Термопреобразователи сопротивления с переходной схемой соединения (4.48, 4.68, 4.69, 4.91, Ex, Exia)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67083-17 Термопреобразователи сопротивления с переходной схемой соединения (4.48, 4.68, 4.69, 4.91, Ex, Exia) Фирма "Dittmer G.b.R.", Германия; Фирма "Dittmer Temperaturfuhler GmbH & Co. KG" (ГЕРМАНИЯ ) |
71718-18 Термопреобразователи сопротивления (ТПС) Общество с ограниченной ответственностью Научно-производственное объединение "Вакууммаш" (ООО НПО "Вакууммаш") (РОССИЯ г. Ижевск) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное объединение "Вакууммаш" (ООО НПО "Вакууммаш")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67083-17 24.03.2022 |
Термопреобразователи сопротивления с переходной схемой соединения, 4.48, 4.68, 4.69, 4.91, Ex, Exia Фирма "Dittmer G.b.R.", Германия; Фирма "Dittmer Temperaturfuhler GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Кто поверяет Термопреобразователи сопротивления (ТПС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 86 | 36 | 0 | 86 | 0 | 86 | 0 | 86 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ" (RA.RU.312947) | 82 | 0 | 82 | 0 | 82 | 0 | 82 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 9 | 4 | 5 | 0 | 9 | 4 | 5 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 7 | 7 | 0 | 0 | 7 | 7 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 5 | 5 | 0 | 0 | 5 | 5 | 0 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 14 | 14 | 0 | 0 | 14 | 14 | 0 | |||
| ООО "МКАИР" (RA.RU.314356) | 24 | 24 | 0 | 24 | 0 | 24 | 0 | 24 |
Стоимость поверки Термопреобразователи сопротивления (ТПС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
600 | 2343 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
1098 | 2343 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
5332 | 2343 |
Знак утверждения типа
Знак утверждения типананосят на титульный лист эксплуатационной документации типографическим способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления с переходной схемой соединения модификации 4.48, 4.68, 4.69, 4.91, Ex, Exia
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Техническая документация фирмы - изготовителя «Dittmer GbR», Германия
Поверка
Поверкаосуществляется по документу МП 2411-0137-2016 «Термопреобразователи сопротивления с переходной схемой соединения модификации 4.48, 4.68, 4.69, 4.91, Ex, Exia. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 10 февраля 2017 г.
Основные средства поверки:
-
- термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда,
регистрационный номер 19916-10;
-
- преобразователь сигналов ТС и ТП «Теркон», регистрационный номер 23245-08;
-
- термостат жидкостный 7012, регистрационный номер 40415-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Dittmer GbR», Германия
Адрес: Carl-Zeiss-Strasse 19, D-47475 Kamp-Lintfort, Germany Телефон:+49(0)2842/8242/92135-0, факс:+49(0)2842/719258
Заявитель
Фирма «SGS Germany GmbH», Германия
Адрес: Rodingsmarkt 16, D20459, Hamburg, Germany
Телефон:+ 49 40 30101-0, факс: +49 40 626331
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия термопреобразователей основан на свойстве платины изменять свое сопротивление с изменением температуры. Термопреобразователи имеют один или два чувствительных элемента, выполненных из платиновой проволоки и помещенных в защитную арматуру. У термопреобразователей модификаций 4.48, 4.68 чувствительный элемент помещен в трубку из нержавеющей стали, завальцованную с одного конца. Термопреобразователи модификаций 4.69 и 4.91 имеют гибкую измерительную часть, на конце которой крепится чувствительный элемент в гильзе из нержавеющей стали. Переход от термостойкого кабеля внутри трубки к постоянно присоединенному многожильному кабелю размещен в металлической втулке. Чувствительный элемент термопреобразователей Ex и Exia встроен в защитную трубку из нержавеющей стали и соединяется при помощи выводов с клеммной головкой, закрепленной на защитной трубке. Отличительной чертой термопреобразователей является то, что внутри металлической трубки и термостойкого кабеля удлинительные провода выполнены по двух- или трехпроводной схеме, которая переходит в четырехпроводную схему в многожильном кабеле.
Термопреобразователи имеют различные исполнения, отличающиеся количеством чувствительных элементов, длины и диаметра монтажной части.
Общий вид средства измерений представлен на рисунках 1-2.

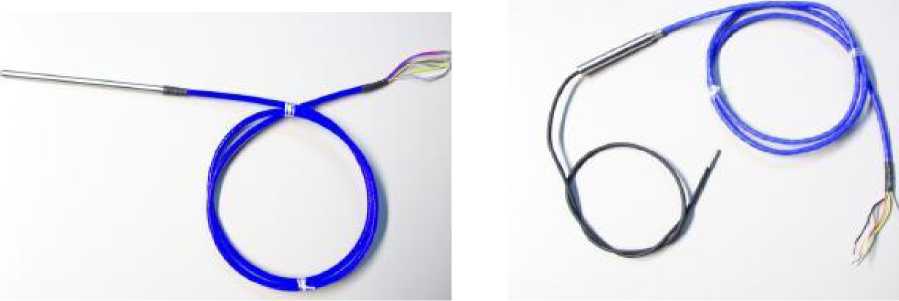

модификации 4.48 и 4.68
модификации 4.69 и 4.91
Рисунок 1 - Общий вид термопреобразователей

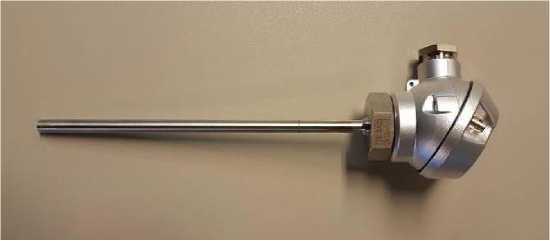

Модификации Ex и Exia
Рисунок 2 - Общий вид термопреобразователей
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от - 40 до +200 |
|
Температурный коэффициент, °С-1 |
0,00385 |
|
Пределы допустимой абсолютной погрешности в зависимости от исполнения, °С1): класс А класс В 1/3 B 1/5 B |
±(0,15 + 0,002*^) ±(0,30 + 0,005*^) ±(0,10 + 0,0017Чизм) ±(0,06 + 0,0010^изм) |
|
Примечания:1) Для платиновых ТС с классом допуска 1/3 и 1/5, требования к точности нормированы по п.5.8 ГОСТ6651-2009 2) t^M - измеренное значение температуры °С, без учета знака. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
модификации |
4.48 |
4.68 |
4.69 |
4.91 |
Ex |
Exia |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Тип чувствительного элемента |
1х Pt100, 2х |
Pt100 | ||||
|
Схема соединения |
гибридная 3-х/4-х проводная и 2-х/4-х проводная | |||||
|
Значение поправки электрического сопротивления при переходе с 2-х, 3-х проводной на 4-х проводную схему, Ом, не более |
2,4 | |||||
|
Сопротивление изоляции, МОм, не менее |
100 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Материал гильзы |
нержавеющая сталь 1.454 | |||||
|
Габаритные размеры, мм, не более
провода, не более |
от 3 до 15 500 20000 |
от 3 до 15 1000 20000 |
от 6 до 10 5000 20000 |
6 5000 20000 |
от 3 до 15 2000 нет | |
|
Масса, кг, не более |
0,28 |
1 | ||||
|
Условия эксплуатации:
|
от -40 до +100 от 0 до 95 (без конденсации) |
от -40 до +80 от 0 до 95 (без конденсации) |
от -40 до +100 от 0 до 95 (без конденсации) | |||
|
Условия хранения
|
от -50 до +80 от 0 до 95 (без конденсации) | |||||
|
Маркировка взрывозащиты |
- |
0 Ex ia IICT4/T6 Х | ||||
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 58000 | |||||
