Номер по Госреестру СИ: 67247-17
67247-17 Копры маятниковые
(серий Impact P, Impact D)
Назначение средства измерений:
Копры маятниковые серий Impact P, Impact D (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.
Внешний вид.

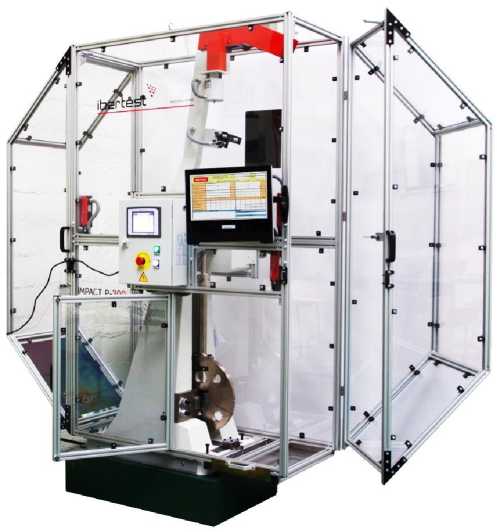

Копры маятниковые
Рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.04.2027
Номер записи - 158779
ID в реестре СИ - 381179
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод.Impact P-300, мод.Impact D-1, Копры маятниковые Impact D-1, Impact D-1,
Производитель
Изготовитель - Фирма "S.A.E. IBERTEST"
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.
«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.
Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2017.04.14 Об утверждении типов средств измерений
№541 от 2022.03.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Копры маятниковые (серий Impact P, Impact D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67247-17 Копры маятниковые (серий Impact P, Impact D) Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
71195-18 Копры маятниковые (ТСМК) Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
|
67247-17 Копры маятниковые (серий Impact P, Impact D) Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
80875-20 Копры маятниковые (ГОСТ серии МИК) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
|
67247-17 Копры маятниковые (серий Impact P, Impact D) Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
84382-22 Расходомеры-счетчики ультразвуковые (УРСВ ВЗЛЕТ МР) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
|
67247-17 Копры маятниковые (серий Impact P, Impact D) Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
84389-22 Копры маятниковые (КМ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
Все средства измерений ООО "Метротест"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47520-11 15.08.2016 |
Машины испытательные электромеханические сервоуправляемые, Eurotest Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ |
1 год |
|
47521-11 15.08.2016 |
Машины испытательные сервоуправляемые, Powertest Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ |
1 год |
|
48306-11 06.12.2016 |
Копры маятниковые, Impact Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ |
1 год |
|
67247-17 14.04.2027 |
Копры маятниковые, серий Impact P, Impact D Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
67833-17 19.06.2027 |
Машины испытательные электромеханические, серии Eurotest Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
67907-17 19.06.2027 |
Машины испытательные сервогидравлические, серии Powertest Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ МП |
1 год |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Копры маятниковые (КМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 6 | 1 | 5 | 0 | 6 | 1 | 5 |
Стоимость поверки Копры маятниковые (КМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Челябинский ЦСМ Челябинская область |
645 | 645 |
Программное обеспечение
Для работы с копрами маятниковыми серий Impact P, Impact D применяется встроенное программное обеспечение (далее - ВПО). ВПО служит для управления функциональными возможностями копров, а также для обработки и отображения результатов измерений.
Уровень защиты ВПО «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО), не ниже |
3.00 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на раму копров методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым серий Impact P, Impact DТехническая документация «S.A.E. IBERTEST», Испания.
Поверка
Поверкаосуществляется по документу МП АПМ 50-16 «Копры маятниковые серий Impact P, Impact D. Методика поверки», утверждённому ООО «Автопрогресс-М» 20.01.2017 г.
Основные средства поверки:
-
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, максимальная нагрузка - до 60 кг, класс точности - Средний;
-
- квадрант оптический КО-60М, (0-180)°, ПГ±30'', ТУЗ-3.1387-76.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«S.A.E. IBERTEST», Испания Адрес: C/ Ramon y Cajal, 18-20. Pol. Ind Gitesa I Daganzo de Arriba (Madrid) 28814 -Espana
Тел.: +34 91 884 54 30; факс: +34 91 884 50 02
E-mail: mfo@ibertest.es
Заявитель
Закрытое акционерное общество Научно-Производственный Холдинг «Уралсибпромсервис» (ЗАО НПХ «УСПС»)
ИНН 7453227108
Адрес: 454080, г. Челябинск, ул. Тернопольская, д. 6, этаж 6
Тел./факс: +7 (351) 729-8282
E-mail: info@usps.ru
Испытательный центр
ООО «Автопрогресс-М»
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после разбития образца. Значение потенциальной энергии определяется массой и длиной маятника, а также углом его отклонения от вертикальной оси.
Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, датчика угла отклонения маятника, модуля управления и обработки данных.
В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца.
К оси вращения маятника через механическую передачу присоединен датчик угла отклонения маятника, который определяет угол падения (отклонения маятника до удара) и угол подъёма маятника после разрушения образца. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных, расположенном на корпусе копров.
Модуль управления и обработки данных предназначен для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений с возможностью вывода данных на внешние устройства. Модуль управления и обработки данных выполнен в виде блока с сенсорным дисплеем и имеет порты для подключения внешних устройств. Калибровочные и установочные данные сохраняются в энергонезависимой памяти.
Копры могут быть укомплектованы персональным компьютером, сменными маятниками, механизмом поднятия маятника, защитным кожухом с системой блокировки спуска маятника при открытых дверях и запуска испытания по их закрытию. Также копры могут оснащаться опцией изменяемого угла подъема маятника, а также опцией инструментированного бойка.
Выпускаемые модификации копров различаются дизайном, техническими и метрологическими характеристиками.
Общий вид копров приведён на рисунках 1 - 2.
серии Impact P
Рисунок 2 - Общий вид копров маятниковых серии Impact D
Рисунок 1 - Общий вид копров маятниковых
Пломбирование копров не предусмотрено.
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Копер маятниковый серий Impact P, Impact D |
1 шт. | |
|
Маятник сменный |
по заказу | |
|
Держатель для установки образцов |
по заказу | |
|
Шаблон установочный |
по заказу | |
|
Кабели электрические (комплект) |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП АПМ 50-16 |
1 экз. |
Таблица 2 - Метрологические характеристики копров маятниковых серии Impact P
|
Наименование характеристики |
Значение | |||||||||||
|
Модификация |
Impact P-50 |
Impact P-75 |
Impact P-150 |
Impact P-165 |
Impact P-300 | |||||||
|
Номинальное значение потенциальной энергии маятника, Дж |
50 |
50 |
75 |
50 |
75 |
150 |
165 |
50 |
75 |
150 |
165 |
300 |
|
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | |||||||||||
|
Потеря энергии при свободном качании маятника за половину полного колебания, % |
0,5 | |||||||||||
|
Пределы допускаемой абсолютной погрешности измерений энергии, Дж |
±0,50 |
±0,75 |
±050 |
±0,75 |
±1,50 |
±1,65 |
±0,50 |
±0,75 |
±1,50 |
±1,65 |
±3,00 | |
Таблица 3 - Метрологические характеристики копров маятниковых серии Impact P
|
Наименование характеристики |
Значение | |||||||||||
|
Модификация |
Impact P-450 |
Impact P-750 | ||||||||||
|
Номинальное значение потенциальной энергии маятника, Дж |
50 |
75 |
150 |
165 |
300 |
450 |
50 75 |
150 |
165 |
300 |
450 |
750 |
|
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | |||||||||||
|
Потеря энергии при свободном качании маятника за половину полного колебания, % |
0,5 | |||||||||||
|
Пределы допускаемой абсолютной погрешности измерений энергии, % |
±0,50 |
±0,75 |
±1,50 |
±1,65 |
±3,00 |
±4,50 |
±0,50 ±0,75 |
±1,50 |
±1,65 |
±3,00 |
±4,50 |
±7,50 |
|
Наименование характеристики |
Значение | ||||||||||||||
|
Модификация |
Impact D-1 | ||||||||||||||
|
Номинальное значение потенциальной энергии маятника, Дж |
0,1 |
0,5 |
1 |
2 |
2,5 |
2,75 |
4 |
5 |
5,5 |
7,5 |
11 |
15 |
22 |
25 |
50 |
|
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
±1 |
±0,5 | |||||||||||||
|
Потеря энергии при свободном качании маятника за половину полного колебания, % |
2 |
1 |
0,5 | ||||||||||||
|
Пределы допускаемой абсолютной погрешности измерений энергии, % |
±0,00 1 |
±0,00 5 |
±0,01 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,05 |
±0,06 |
±0,08 |
±0,11 |
±0,15 |
±0,22 |
±0,25 |
±0,5 |
Таблица 5 - Метрологические характеристики копров маятниковых серии Impact D-25
|
Наименование характеристики |
Значение | |||||||||||||
|
Модификация |
Impact D-25 | |||||||||||||
|
Номинальное значение потенциальной энергии маятника, Дж |
0,1 |
0,5 |
1 |
2 |
2,5 |
2,75 |
4 |
5 |
5,5 |
7,5 |
11 |
15 |
22 |
25 |
|
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
±1 |
±0,5 | ||||||||||||
|
Потеря энергии при свободном качании маятника за половину полного колебания, % |
2 |
1 |
0,5 | |||||||||||
|
Пределы допускаемой относительной погрешности измерений энергии, % |
±0,00 1 |
±0,00 5 |
±0,01 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,05 |
±0,06 |
±0,08 |
±0,11 |
±0,15 |
±0,22 |
±0,25 |
|
Наименование характеристики |
Значение | ||
|
Модификация |
Impact P-50 Impact P-75 Impact P-150 Impact P-165 Impact P-300 |
Impact P-450 |
Impact P-750 |
|
Скорость движения маятника в момент удара, м/с |
от 5,0 до 5,5 от 3,0 до 6,01 | ||
|
Параметры электрического питания:
|
220+10 % /380+10 % 220 -15 %/380 -15 % 50±1 | ||
|
Потребляемая мощность, кВ • А, не более |
1,0 |
1,5 | |
|
Габаритные размеры2, мм, не более:
|
2150 2200 920 |
2300 2400 1050 | |
|
Масса, кг, не более |
800 |
950 |
1200 |
|
Условия эксплуатации:
|
от +10 до +35 85 | ||
|
Средний срок службы, лет |
20 | ||
| |||
Таблица 7 - Основные технические характеристики копров маятниковых серий Impact D
|
Наименование характеристики |
Значение |
|
Модификация |
Impact D-1, Impact D-25 |
|
Скорость движения маятника в момент удара, м/с: | |
|
- при испытаниях по методу Шарпи: | |
|
- для копров с номинальным значением потен- |
от 2,75 до 3,251/от 2,85 до 2,952 |
|
циальной энергии маятника от 0,1 до 5,0 Дж включ. | |
|
- для копров с номинальным значением потен- |
от 2,75 до 3,2513/от 2,85 до 2,9524/ |
|
циальной энергии маятника 7,5 и 11,0 Дж |
от 3,75 до 4,253/от 3,75 до 3,854 |
|
- для копров с номинальным значением потен- |
от 3,75 до 4,253/от 3,75 до 3,854 |
|
циальной энергии маятника от 15 до 50 Дж включ. | |
|
- при испытаниях по методу Изода |
от 3,15 до 3,85 |
|
Параметры электрического питания: - напряжение переменного тока, В |
+10 % 220 -15 % |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВ • А |
0,5 |
|
Габаритные размеры5, мм, не более: | |
|
- высота |
1100 |
|
- ширина |
1140 |
|
- длина |
500 |
|
Масса, кг, не более |
290 |
Продолжение таблицы 7
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +35 85 |
|
Средний срок службы, лет |
20 |
| |
