Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Mega Analytics v3.3 · random resource promos · report blocks UX · scroll fix
Номер по Госреестру СИ: 67248-17
67248-17 Модули преобразователей напряжения аналого-цифровые
(DS-NET)
Назначение средства измерений:
Модули преобразователей напряжения аналого-цифровые DS-NET (далее - модули) предназначены для измерений напряжения постоянного тока, коэффициента рассогласования мостовых схем, измерений температуры с применением термопар, частоты.
Аналитический паспорт типа средства измерений
67248-17 — Модули преобразователей напряжения аналого-цифровые
DS-NET
Фирма "Dewesoft Graz"
АВСТРИЯ
МПИ: 2 года
Действует
0
организаций0
владельцев1
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d6c7dafd-79e8-2a37-22db-372d4ab0d025 | 67248-17 | 2020-05-07 | — | актуальная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 1
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 2
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 3
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 4
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 5
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 6
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 7
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 8
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 9
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 14.04.2022
Номер записи - 158780
ID в реестре СИ - 381180
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Dewesoft Graz"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2017.04.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Модули преобразователей напряжения аналого-цифровые (DS-NET)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67248-17 Модули преобразователей напряжения аналого-цифровые (DS-NET) Фирма "Dewesoft Graz" (АВСТРИЯ ) |
20859-09 Комплексы измерительно-вычислительные (MIC) Общество с ограниченной ответственностью «Научно-производственное предприятие «МЕРА» (ООО «НПП «МЕРА») (РОССИЯ Московской обл., г. Мытищи) |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Модули преобразователей напряжения аналого-цифровые (DS-NET)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули преобразователей напряжения аналого-цифровые (DS-NET)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Модули работают под управлением программного обеспечения (ПО) DEWESoft, обеспечивающего управление режимами функционирования модулей, считывание из модулей и визуализацию измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «Средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DEWESoft |
|
Номер версии ПО (идентификационный код) |
не ниже 7.2 |
|
Цифровой идентификатор ПО |
DFF91EEC |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям преобразователей напряжения аналого-цифровым DS-NET
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
Поверка
Поверкаосуществляется по документу DS-NET.01-2017 МП «Инструкция. Модули преобразователей напряжения аналого-цифровые DS-NET. Методика поверки», утвержденному ООО «КИА» 23 марта 2017 г.
Основные средства поверки:
-
- калибратор многофункциональный Calibro 140 (рег. № 39949-08);
-
- калибратор К3607 (рег. № 41526-15);
-
- калибратор АМ-7111 (рег. № 47242-11);
-
- генератор сигналов низкочастотный Г3-136 (рег. № 44849-10);
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на паспорт в виде оттиска клейма.
Изготовитель
Dewesoft Graz, Австрия Grazerstrasse 7 A-8062 Kumberg, Austria/Europe
Тел. +43 3132 2252
Е-mail: dewesoft@dewesoft.com
Заявитель
ООО «ДЕВЕСОФТ РУС»
ИНН 7841504619
Юридический (почтовый) адрес: 191023, г. Санкт-Петербург, ул. Караванная, д. 1, лит. А Телефон: +79218768043
Е-mail:sales.russia@dewesoft.com, olesya.orlova@dewesoft.com
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Юридический (почтовый) адрес: 107066, г. Москва, ул. Доброслободская, д. 10, стр. 5 (109029, г. Москва, Сибирский проезд, д. 2, стр. 11)
Телефон/факс: (495) 737-67-19
ИНН 7701171409
Принцип действия модулей основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов, дальнейшей обработке информации в ПК, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя.
Модули выпускаются на основе унифицированных 16-битных дельта-сигма АЦП и конструктивно представляют собой малогабаритные модули в моноблочном алюминиевом корпусе со степенью защиты от проникновения твердых предметов и воды IP55. На передней панели корпуса расположены светодиодные индикаторы, разъемы аналоговых входов и/или цифровых входов/выходов, а на задней панели - 30-тиконтактный разъем Phoenix. На боковых панелях модулей предусмотрены фигурные выступы, обеспечивающие надежное крепление модулей между собой в составе модульной системы.
Модули применяются совместно с шасси (базовым блоком) с установленным контроллером DS-GATE, управляющим компьютером и программным обеспечением.
Шасси могут быть стационарными (DS-NET RACK) или переносными (сборными). Стационарное шасси позволяет одному контроллеру DS-GATE и до 12 функциональным модулям использоваться в стандартной 19'' стойке. Сборное шасси формируется из унифицированных задних панелей, соединяемых с боковыми панелями (ручками) и между собой винтами. Максимально в одном сборном шасси могут использоваться с одним контроллером DS-GATE до 16 функциональных модулей. Шасси обеспечивают электропитание модулей, передачу измерительной и служебной информации и не оказывают влияния на метрологические характеристики модулей в целом.
Контроллер DS-GATE обеспечивает управление обменом информации с модулями посредством соответствующих шин обмена данными (интерфейсов), а также содержит интерфейсы Ethernet, USB 2.0, RS232 и HDMI, которые служат для подключения к контроллеру внешних устройств, поддерживающих соответствующие протоколы обмена данными. Обмен данными между контроллером и внешним ПК осуществляется посредством Ethernet-соединения с помощью кабеля или через Wi-Fi - соединение.
Обозначения типов модулей в зависимости от функциональных возможностей:
V8 - 8-канальные модули аналогового ввода для измерений напряжения и силы постоянного тока (от 0 до 25 мА, с внешним шунтом, поставляемым по отдельному заказу), терминальный разъем (опциально - разъем BNC, обозначение модуля V8-B);
BR8 - 8-канальные сдвоенные модули аналогового ввода для измерений коэффициента рассогласования мостовых, полумостовых, четвертьмостовых 3/4/5/6-х проводных схем, разъемы типа DB9;
ТН8 - 8-канальные модули аналогового ввода для измерений температуры с применением термопар с внутренней компенсацией температуры холодного спая и с разъемами типа Mini Thermocouple;
CFB2 - 2-канальные модули аналогового ввода/ для измерений коэффициента рассогласования мостовых, полумостовых, четвертьмостовых 3/4/5/6-х проводных схем по постоянному и переменному току, терминальный разъем.
DIO8 - 8-канальные модули цифрового ввода/вывода для измерений частоты, терминальный разъем.
Общий вид модулей и шасси приведен на рисунках 1 - 4. Пломбирование модулей предусмотрено на болтах крепления модулей к шасси.

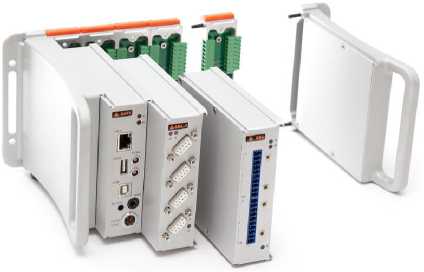

Рисунок 2 - Общий вид задних панелей и сборных шасси

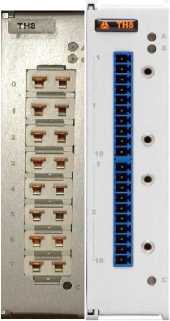

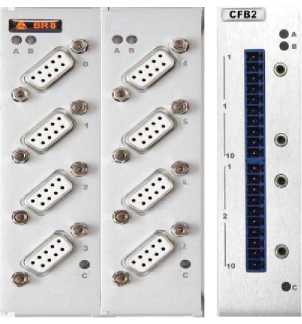

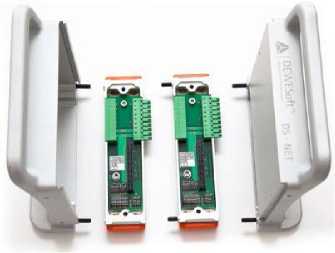

Рисунок 1 - Общий вид передних панелей модулей DS-NET (слева направо: V8, BR8, CFB2, TH8, DIO8, DS-GATE)

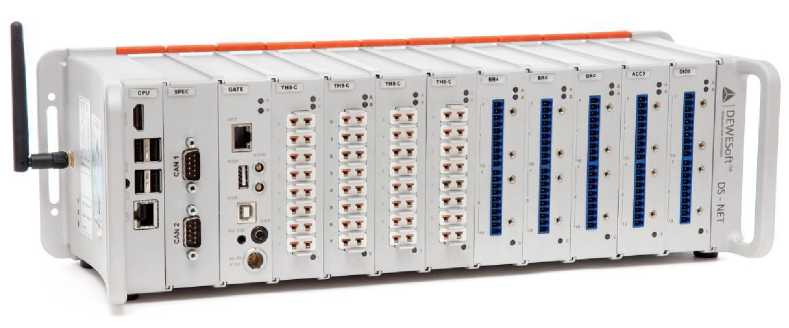

Рисунок 3 - Общий вид модулей DS-NET, установленных в сборное шасси

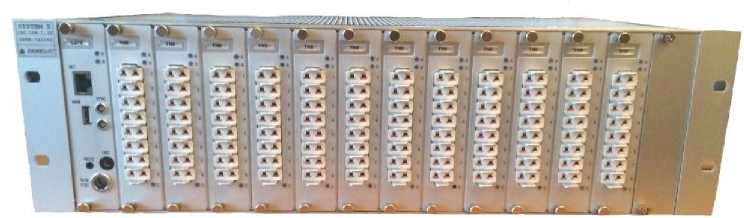

Рисунок 4 - Общий вид модулей DS-NET, установленных в шасси DS-NET RACK
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
МоДули DS-NET V8 | |
|
Диапазон измерений напряжения постоянного тока, В |
±10 |
|
Разрешение (цена наименьшего разряда) при измерении напряжения постоянного тока, мкВ |
40 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ |
±(1-10-3-U+2) |
|
где U - измеренное значение напряжения, мВ | |
|
МоДули DS-NET TH8 | |
|
Диапазон измерений напряжения постоянного тока, мВ |
±80 |
|
Разрешение (цена наименьшего разряда) при измерении напряжения постоянного тока, нВ |
320 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мкВ |
±(5-10-4-U+10) |
|
где U - измеренное значение напряжения, мкВ | |
|
Поддерживаемые типы термопар |
K, L, J, T, R, S, E, N, B, U |
|
Пределы допускаемой абсолютной погрешности измерений температуры (с применением ТП без учёта погрешностей ТП и компенсации температуры холодного спая) для термопар типа K, L, J, T, U, E, °С |
±(240-4Т+0,5) |
|
где Т - измеренное значение температуры, °С | |
|
МоДули DS-NET BR8 | |
|
Диапазон измерений коэффициента рассогласования, мВ/В |
±10 |
|
Пределы допускаемой относительной погрешности измерений коэффициента рассогласования, % |
±0,1 |
|
МоДули DS-NET CFB2 | |
|
Диапазоны измерений коэффициента рассогласования в режиме DC, мВ/В |
±1,25; ±2,5; ±25; ±50; ±100; ±250; ±500 |
|
Пределы допускаемой относительной погрешности измерений коэффициента рассогласования, % |
±0,5 |
|
МоДули DS-NET DIO8 | |
|
Диапазон измерений частоты, Г ц |
от 1 до 106 |
|
Пределы допускаемой относительной погрешности измерений частоты |
±1-10-4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 10 до 30 |
|
Максимальная потребляемая мощность, Вт, не более |
2,5 |
|
Габаритные размеры модулей (длина х ширина х высота), мм, не более: - DS-NET V8, DS-NET TH8, DS-NET DIO8, DS-NET CFB2 |
31 х 120 х 125 |
|
- DS-NET BR8 |
62 х 120 х 125 |
|
Масса, кг, не более: - DS-NET V8, DS-NET DIO8, DS-NET CFB2 |
0,4 |
|
- DS-NET BR8 |
0,8 |
|
- DS-NET TH8 |
0,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +60 |
|
- относительная влажность воздуха при температуре 50 °С, % |
от 5 до 90 |
