Номер по Госреестру СИ: 67262-17
67262-17 Камеры инфракрасные портативные
(BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180)
Назначение средства измерений:
Камеры инфракрасные портативные моделей BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180 (далее по тексту - тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора или персонального компьютера.
Внешний вид.
Камеры инфракрасные портативные
Рисунок № 1
Внешний вид.
Камеры инфракрасные портативные
Рисунок № 2
Внешний вид.
Камеры инфракрасные портативные
Рисунок № 3
Внешний вид.
Камеры инфракрасные портативные
Рисунок № 4
Внешний вид.
Камеры инфракрасные портативные
Рисунок № 5
Внешний вид.
Камеры инфракрасные портативные
Рисунок № 6
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 14.04.2022
Номер записи - 158797
ID в реестре СИ - 381197
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TR-0180, TR-0150, TR-0120, TR-0110, FLIR TG165-X, BALTECH ТR-0180, BALTECH ТR-0110, BALTECH TR-0170, BALTECH TR-0150, BALTECH TR-01400, BALTECH TR-0140, BALTECH TR-0120., BALTECH TR-0120, Baltech TR-01100, BALTECH TR-0110., BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180, BALTECH TR-0110,, BALTECH TR-0110, (TR-01100),
Производитель
Изготовитель - Фирма "BALTECH GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 231
Выдано извещений - 10
Кол-во периодических поверок - 143
Кол-во средств измерений - 127
Кол-во владельцев - 33
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2017.04.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Камеры инфракрасные портативные (BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "BALTECH GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40159-08 01.01.2014 |
Тепловизоры, BALTECH TR Фирма "BALTECH GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52583-13 31.01.2018 |
Виброметры, BALTECH VP-3405, BALTECH VP-3405-2 и BALTECH VP-3410 Фирма "BALTECH GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52968-13 15.03.2018 |
Тепловизоры инфракрасные, BALTECH TR Фирма "BALTECH GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67262-17 14.04.2022 |
Камеры инфракрасные портативные, BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180 Фирма "BALTECH GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74834-19 23.04.2029 |
Виброметры, BALTECH VP-3410 Фирма "BALTECH GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
75014-19 08.05.2029 |
Виброметры, серии BALTECH VP Фирма "BALTECH GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Камеры инфракрасные портативные (BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 9 | 0 | 8 | 2 | 9 | 0 | 8 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 26 | 0 | 22 | 1 | 26 | 0 | 22 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 75 | 31 | 33 | 0 | 63 | 25 | 27 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 0 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 9 | 0 | 7 | 0 | 5 | 0 | 5 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 2 | 6 | 0 | 6 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 1 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 1 | 6 | 0 | 7 | 1 | 6 | |||
| ООО "ГЕОМЕТРОЛОГИЯ" (RA.RU.314441) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 1 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Камеры инфракрасные портативные (BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
16745 | 15896 |
|
ФБУ Иркутский ЦСМ Иркутская область |
6450 | 15896 |
|
ФБУ НИЦ ПМ-Ростест Москва |
10650 | 15896 |
|
ФБУ Липецкий ЦСМ Липецкая область |
10996 | 15896 |
|
ФБУ Липецкий ЦСМ Липецкая область |
8418 | 15896 |
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного (внешнего) ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО (*) |
1.0.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Идентификационные данные автономной (внешней) части ПО приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BALTECH-Expert |
|
Номер версии (идентификационный номер) ПО (*) |
3.0.1.4 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
----------------------------------------------------(*)---------------------------------------------
Примечание к таблица 1 и 2: - и более поздние версии.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к камерам инфракрасным портативным BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы Baltech GmbH (Германия).
Поверка
Поверкаосуществляется по документу МП 207.1-030-2016 «Камеры инфракрасные портативные моделей BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.11.2016 г.
Основные средства поверки:
Рабочий эталон 1, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном
воспроизводимых температур от минус 40 до плюс 1700 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Baltech GmbH», ГерманияАдрес: Kronsforder Allee, 45 23560 Lubeck
Телефон (факс): +49 (0) 451-370-87-700
Web-сайт: www.baltech.biz
E-mail: info@baltech.biz
Заявитель
ООО «Балтех»
Адрес: 199106, Санкт-Петербург, Кожевенная линия, д.1-3
Телефон (факс): +7 (812) 335-00-85
Web-сайт: www.baltech.ru
E-mail: info@baltech.ru
ИНН 7804145619
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г.Москва, ул.Озерная, д.46
Телефон (факс): +7 (495) 437-55-77 / +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на экране тепловизора или мониторе персонального компьютера. Приемник представляет собой неохлаждаемую микроболомет-рическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости FPA.
Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра. Модели тепловизоров отличаются друг от друга по конструктивному исполнению, техническими характеристиками и сервисными функциями.
В тепловизорах моделей BALTECH TR-0120, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180 предусмотрена как автоматическая, так и ручная фокусировка, в моделях BALTECH TR-0110, BALTECH TR-0140 только ручная.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация передается на персональный компьютер USB-интерфейс 2.0.
Фотографии общего вида тепловизоров приведены на рисунках 1-6.

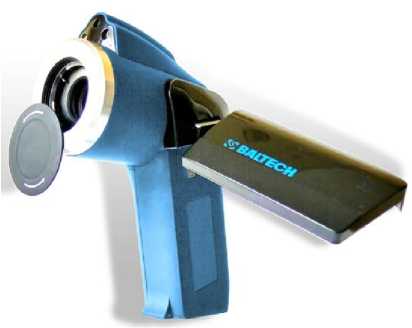

Рисунок 1 - Общий вид камеры инфракрасной портативной BALTECH TR-0110

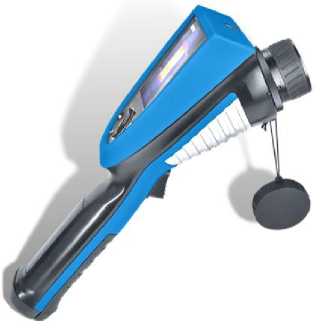

Рисунок 2 - Общий вид камеры инфракрасной портативной BALTECH TR-0120

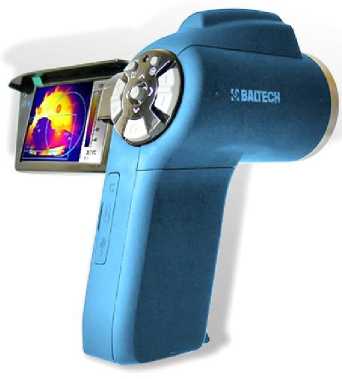

Рисунок 3 - Общий вид камеры инфракрасной портативной BALTECH TR-0140
:шйкц

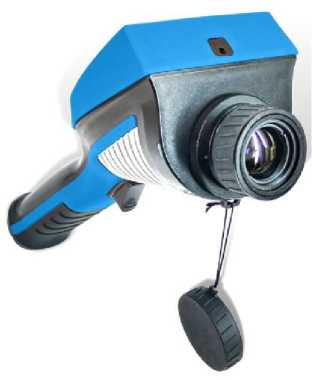

Рисунок 4 - Общий вид камеры инфракрасной портативной BALTECH TR-0150

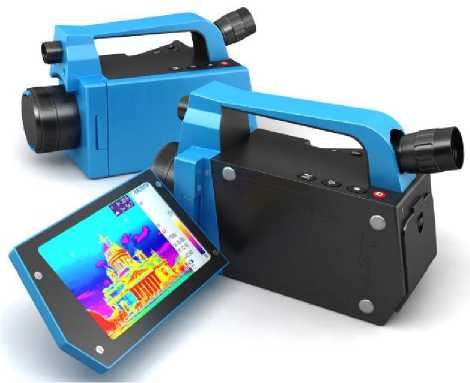

Рисунок 5 - Общий вид камеры инфракрасной портативной BALTECH TR-0170

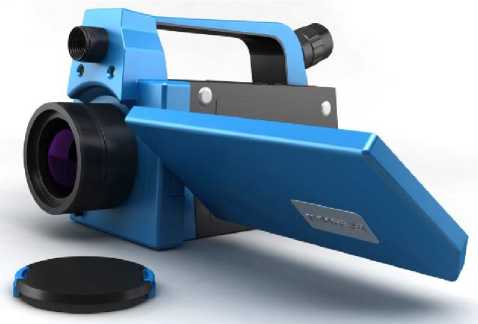

Рисунок 6 - Общий вид камеры инфракрасной портативной BALTECH TR-0180
Пломбирование тепловизоров не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Тепловизор с одним объективом (в соответствии с заказом) |
1 шт. | |
|
Руководство по эксплуатации (на русском языке) |
1 экз. | |
|
Методика поверки |
МП 207.1-030-2016 |
1 экз. |
|
USB-кабель |
1 шт. | |
|
Компакт-диск с программным обеспечением |
1 шт. | |
|
Кейс транспортировочный |
1 шт. | |
|
Литий-ионный аккумулятор |
2 шт. | |
|
Интеллектуальное зарядное устройство |
1 шт. | |
|
Г арантийный талон |
1 шт. | |
|
Адаптер питания |
1 шт. | |
|
Видеокабель |
1 шт. |
При дополнительном заказе могут поставляться широкоугольный объектив и телеобъектив.
тепловизоров в зависимости от модели приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение характеристики в зависимости от модели тепловизора | |||||
|
BALTECH TR-0110 |
BALTECH TR-0120 |
BALTECH TR-0140 |
BALTECH TR-0150 |
BALTECH TR-0170 |
BALTECH TR-0180 | |
|
Диапазон измерений температуры, °С |
от -20 до +350 от -20 до +700 от -20 до +1100 от -20 до +1200 от -20 до +1500 от -20 до +1700 |
от -40 до +600 от -40 до +1200 от -40 до +1500 от -40 до +1700 | ||||
|
Пределы допускаемой относительной (или абсолютной) погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С) |
±2,0 % (от измеряемой величины) или ±2,0 °С, принимается большее значение (в диапазоне от -40 до +1200 °С включ.) ±4,0 % (от измеряемой величины) (в диапазоне св. +1200 °С) | |||||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,065 |
< 0,06 |
< 0,065 |
< 0,08 |
< 0,065 |
< 0,06 |
|
Спектральный диапазон, мкм |
от 8 до 14 | |||||
|
Количество пикселей матрицы детектора |
160x120 |
384x288 |
640x480 | |||
|
Углы поля зрения, градус по горизонтали х градус по вертикали/ минимальное фокусное расстояние, м (в зависимости от используемого объекта):
|
21°x16°/0,15 35°x27°/0,05 4°x3°/0,8 |
21°x16°/0,1 42°x32°/0,1 10°x 8°/1,0 |
18°x14°/0,15 30°x23°/0,1 9°x6°/0,8 |
21°x16°/0,4 38°x28°/0,3 11°x8,5°/1,2 |
24°x18°/0,4 48°x36°/0,3 6°x4,5°/1,0 |
24°x18°/0,6 48°x36°/0,3 12°x9°/1,2 |
|
Пространственное разрешение (при использовании стандартного объектива), мрад |
2,3 |
1,0 |
1,2 |
1,3 |
0,65 | |
|
Коэффициент излучения |
Регулируемый от 0,01 до 1,00 | |||||
Продолжение таблицы 3
|
Наименование характеристики |
Значение характеристики в зависимости от модели тепловизора | |||||
|
BALTECH TR-0110 |
BALTECH TR-0120 |
BALTECH TR-0140 |
BALTECH TR-0150 |
BALTECH TR-0170 |
BALTECH TR-0180 | |
|
Масса (с аккумулятором и со стандартным объективом), не более, кг |
0,65 |
0,48 |
0,65 |
0,48 |
1,3 | |
|
Частота кадров, Гц |
50/60 | |||||
|
Г абаритные размеры, мм (высота х ширина х длина) |
330x95x86 |
128x62x154 |
330x95x86 |
128x62x154 |
200x117x127 | |
|
Напряжение питания, В |
12 |
5 |
12 |
5 |
от 9 до 12 | |
|
Срок службы батареи при непрерывном использовании (при температуре от +15 до +25 °C), ч, не менее |
3 | |||||
|
Рабочие условия эксплуатации:
|
от -20 до +50 < 90 (без конденсации) |
от -20 до +50 < 95 (без конденсации) | ||||
