Наименование

Обозначение

Кол-во

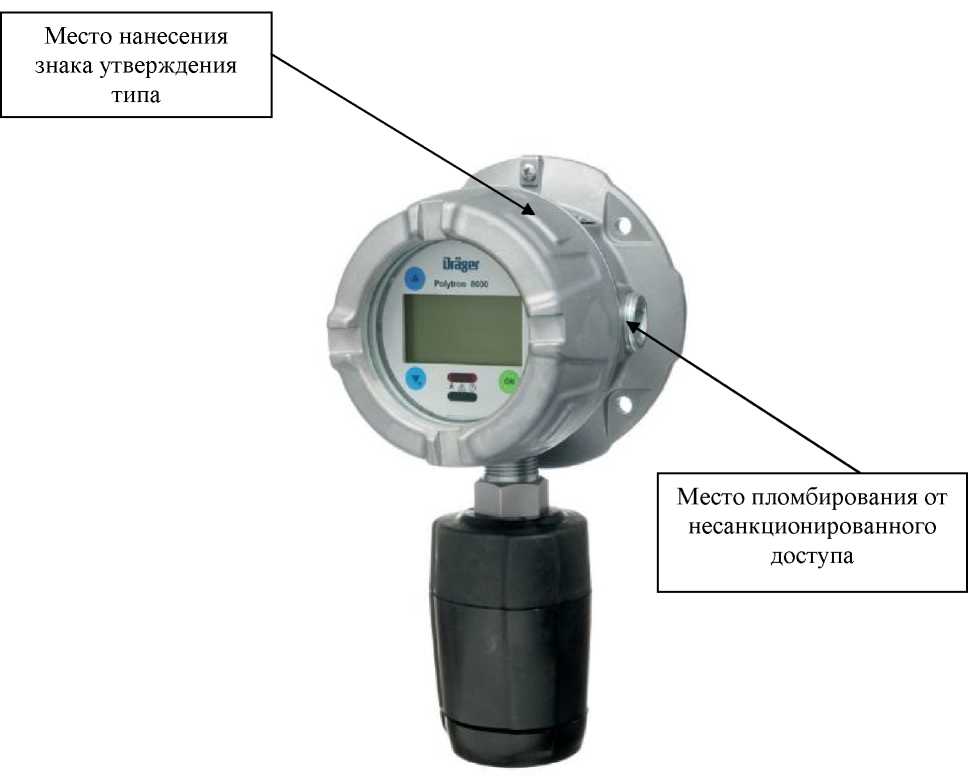

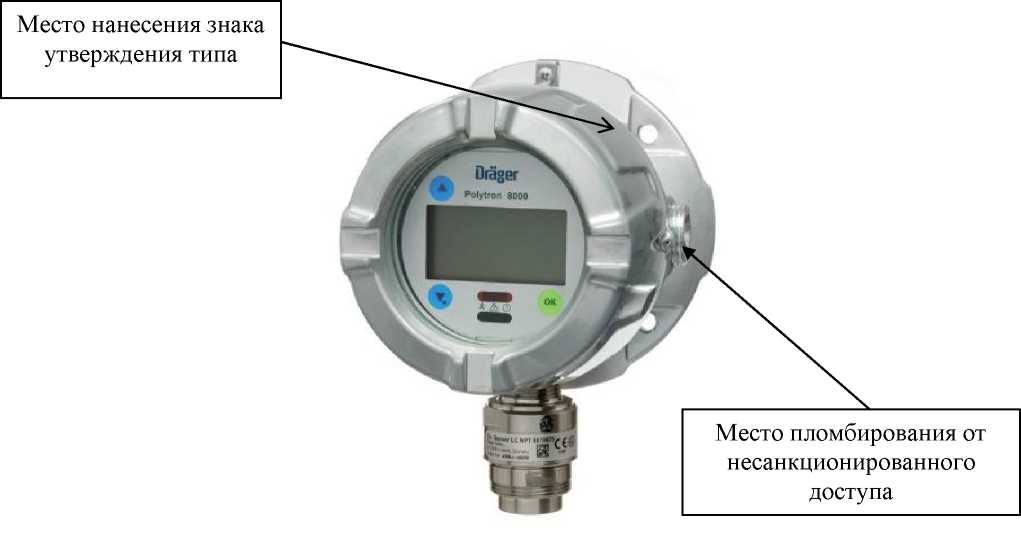

Датчики газов Drager

модели Drager Polytron 8000, Drager Polytron 8100, Drager Polytron 8200

1

Калибровочный адаптер

1

Ручной управляющий модуль «HART»*

1

Комплект принадлежностей**

1

Комплект запасных частей**

1

Руководство по эксплуатации

1

Методика поверки

МП 2016-4

1

Примечание: * или другие устройства дистанционного управления с аналогичными функциями, указанные в документации фирмы Drager Safety AG & Co.KGaA и имеющие разрешения на применение во взрывоопасных зонах (в случае их использования во взрывоопасной зоне); ** состав указанных комплектов приведен в руководстве по эксплуатации на каждую модель датчика.

Определя емый компонент

Обозначение сенсора

Диапазоны измерений объемной доли, млн^-1 (ppm)

Пределы допускаемой основной погрешности, %

Предел допускаемого времени установления показаний

Т0,63, с

Назна

чение

приведенной к

верх.гран. диапазо^{на (}Y⁾

относительной

(5)

1

2

3

4

5

6

7

оксид углерода (СО)

DragerSensor

CO

от 0 до 15 включ.

±15

-

15

К А

св.15 до 50

-

±15

от 0 до 300

±10

-

от 0 до 1000

±10

-

кислород

(О2)

DragerSensor

О2 LS*

от 0 до 5 % (об.) включ.

±5

-

15

В

св.5 до 25 % (об.)

-

±5

сероводо род (H₂S)

DragerSensor

H2S

DragerSensor

H2S LC**

от 0 до 7 включ.

±15

-

20

К

А

св. 7 до 10

-

±15

от 0 до 7 включ.

±15

-

св.7 до 50

-

±15

от 0 до 100

±10

сероводо род (H₂S)

DragerSensor

H2S HC

от 0 до 100

±10

30

A

от 0 до 500

±10

от 0 до 1000

±10

водород

(Н)

DragerSensor

Н2

от 0 до 500

±10

15

В

от 0 до 1000

±10

от 0 до 3000

±10

аммиак

(NH3)

DragerSensor

NH3 HC

от 0 до 30 включ.

±15

20

К А

св.30 до 300

-

±15

от 0 до 1000

±15

-

аммиак

(NH3)

DragerSensor

NH3 LC**

от 0 до 30 включ.

±15

-

15

К А

св.30 до 100

-

±15

хлор (Cl₂)

DragerSensor

Cl2**

от 0 до 0,3 включ.

±15

-

15

К А

св.0,3 до 1

-

±15

от 0 до 10

±15

-

от 0 до 50

±15

-

диоксид серы (SO2)

DragerSensor

SO2

от 0 до 3 включ.

±15

-

15

К

св.3 до 5

-

±15

от 0 до 10

±20

-

от 0 до 100

±15

-

оксид азота (NO)

DragerSensor

NO LC

от 0 до 4 включ.

±15

-

20

К А

св.4 до 30

-

±15

от 0 до 50

±15

-

от 0 до 200

±15

-

1

2

3

4

5

6

7

диоксид азота

(NO₂)

DragerSensor

NO2

от 0 до 1 включ.

±15

-

15

К А

св.1 до 5

-

±15

от 0 до 10

±15

-

от 0 до 100

±15

-

оксид этилена (С₂Н4О)

DragerSensor Organic Vapors*** (OV1)

от 0 до 20 включ.

±15

-

100

A

св.20 до 50

-

±15

от 0 до 20 включ.

±15

-

св.20 до 200

-

±15

Нормальные условия эксплуатации:

о

• - температура окружающей среды, С

• - относительная влажность воздуха, %

• - диапазон изменения атмосферного давления, кПа

20±5

от 30 до 80 от 90,6 до 104,8

Примечания:

1* Измерение кислорода более 21 % (об.) проводится при отсутствии горючих газов. 2** При условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент.

3*** Определение содержания оксида этилена при условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент при отсутствии СО.

• 4 При контроле в воздухе рабочей зоны компонентов, указанных в документации фирмы «Drager Safety AG & Co.KGaA», но не приведенных в таблице 2, датчики применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

• 5 В графе «Назначение» указаны: К-контроль ПДК воздуха рабочей зоны; А-контроль при аварийных ситуациях; В-определение компонента в воздухе рабочей зоны (при отсутствии пдк).

Таблица 3 - М

етрологические характеристики датчиков модели Drager Polytron 8200

Модель датчика

Определяемый компонент

Диапазон измерений*

Пределы допускаемой основной абсолютной погрешности,

% НКПР

довзрывоопас-ных концентраций, %

НКПР

объемной доли, %

1

2

3

4

5

Drager Polytron 8200 с сенсором DD

этан (С2Н6)

от 0 до 50

от 0 до 1,25

±5

циклопентан (C₅H₁₀)

от 0 до 50

от 0 до 0,7

±5

винилхлорид (C₂H₃Cl)

от 0 до 50

от 0 до 1,8

±5

этилбензол (С₈Н₁₀)

от 0 до 50

от 0 до 0,5

±5

ацетон (СН₃)₂СО

от 0 до 50

от 0 до 1,25

±5

ацетилен (С₂Н₂)

от 0 до 50

от 0 до 1,15

±5

аммиак (NH₃)

от 0 до 33,3

от 0 до 5,0

±5

бензол (С',41₆)

от 0 до 50

от 0 до 0,6

±5

1,3- бутадиен (С₄Н₆)

от 0 до 50

от 0 до 0,7

±5

1

2

3

4

5

Drager Polytron 8200 с сенсором DD

н-бутан (С4Н10)

от 0 до 50

от 0 до 0,7

±5

изобутан (С4Н10)

от 0 до 50

от 0 до 0,65

±5

циклогексан (С₆Н₁₂)

от 0 до 50

от 0 до 0,5

±5

циклопропан (С₃Н₆)

от 0 до 50

от 0 до 1,2

±5

эфир диэтиловый (С₄Н₁₀О)

от 0 до 50

от 0 до 0,85

±5

эфир диметиловый(С₂Н₆О)

от 0 до 50

от 0 до 1,35

±5

спирт этиловый (С₂Н₅ОН)

от 0 до 50

от 0 до 1,55

±5

этилен (С₂Н₄)

от 0 до 50

от 0 до 1,15

±5

этиленоксид (С₂Н₄О)

от 0 до 50

от 0 до 1,3

±5

н-гексан (С₆Н₁₄)

от 0 до 50

от 0 до 0,5

±5

метан (СН₄)

от 0 до 50

от 0 до 2,2

±5

спирт метиловый (СН₃ОН)

от 0 до 50

от 0 до 3,0

±5

нонан (С₉Н₂₀)

от 0 до 50

от 0 до 0,35

±5

октан (С₈Н₁₈)

от 0 до 50

от 0 до 0,4

±5

н-пентан (С₅Н₁₂)

от 0 до 50

от 0 до 0,55

±5

пропан (С₃Н₈)

от 0 до 50

от 0 до 0,85

±5

спирт изопропиловый (С₃Н₈О)

от 0 до 50

от 0 до 1,0

±5

пропиленоксид (С₃Н₆О)

от 0 до 50

от 0 до 0,95

±5

пропилен (С₃Н₆)

от 0 до 50

от 0 до 1,0

±5

толуол (С₆Н₅СН₃)

от 0 до 50

от 0 до 0,5

±5

водород (Н2)

от 0 до 50

от 0 до 2,0

±5

о-ксилол (С₆Н₄(СН₃)₂)

от 0 до 50

от 0 до 0,5

±5

Drager Polytron 8200 с сенсором LC

аммиак (NH₃)

от 0 до 10

от 0 до 1,5

±2,0

толуол (C₆H₅-CH₃)

от 0 до 10

от 0 до 0,1

±2,5

н-бутан (С₄Н₁₀)

от 0 до 10

от 0 до 0,14

±2,5

этилен (С₂Н₄)

от 0 до 10

от 0 до 0,23

±2,5

этиленоксид (С₂Н₄О)

от 0 до 10

от 0 до 0,26

±2,5

н-гексан (С₆Н₁₄)

от 0 до 10

от 0 до 0,1

±2,5

метан (СН₄)

от 0 до 10

от 0 до 0,44

±2,0

октан (С₈Н₁₈)

от 0 до 10

от 0 до 0,08

±2,5

изобутан ((СН₃)₃СН)

от 0 до 10

от 0 до 0,13

±2,5

циклопентан (СН₂)₅

от 0 до 10

от 0 до 0,14

±2,5

бензол (С₆Н₆)

от 0 до 10

от 0 до 0,12

±2,5

н-пентан (С₅Н₁₂)

от 0 до 10

от 0 до 0,11

±2,5

пропан (С₃Н₈)

от 0 до 10

от 0 до 0,17

±2,5

пропилен (С₃Н₆)

от 0 до 10

от 0 до 0,2

±2,5

водород (Н2)

от 0 до 10

от 0 до 0,4

±2,0

Нормальные условия эксплуатации:

о

• - температура окружающей среды, С

• - относительная влажность воздуха, %

• - диапазон изменения атмосферного давления, кПа

20±5

от 30 до 80 от 90,6 до 104,8

Примечание: * - диапазон показаний для модели Drager Polytron 8200 с сенсором DD составляет значения 0-100 % НКПР.

Модель датчика

От влияния изменения температуры в пределах рабочих условий, на каждые

10 ^оС

От влияния изменения относительной влажности окружающей среды в диапазоне от 5 до 60 % включительно и свыше 60 до 95 %

От влияния изменения атмосферного давления в пределах рабочих условий, на каждые 3,3 кПа

Drager Polytron 8000 и Drager Polytron 8100

0,5

0,5

0,4

Drager Polytron 8200

0,5

1,0

0,3

Модель датчика

^Т0А ^с

Drager Polytron 8200 с сенсором DD (метан / пропан)

10/12

Drager Polytron 8200 с сенсором LC (метан)

20

Наименование характеристики

Значение характеристики

Напряжение питания от источника постоянного тока, В:

• - номинальное

• - допускаемое изменение напряжения питания

24

от 10 до 30

Потребляемая мощность, Вт, не более (максимальная при напряжении 24 В)

4

Габаритные размеры, мм, не более (длина, ширина, высота)

280х150х130 (Polytron 8000/8100)

180х150х130 (Polytron 8200)

Масса, кг, не более

6,5 (Polytron 8000/8100);

5,4 (Polytron 8200)

Модель датчика

Диапазон изменения температуры окружающей среды, ^оС

Диапазон изменения относительной влажности воздуха, %

Диапазон изменения атмосферного давления, кПа

1

2

3

4

Drager Polytron 8000 и Drager Polytron 8100 с сенсорами H2S LC, NO LC, NO2

от - 40 до + 65

от 5 до 95 (без конденсации)

от 70 до 130

Drager Polytron 8000 и Drager Polytron 8100 с сенсором

О V1 (оксид этилена)

от - 20 до + 65

от 5 до 95 (без конденсации)

от 70 до 130

Drager Polytron 8000 и Drager Polytron 8100 с сенсорами H₂, SO2

от - 40 до + 65

от 10 до 95 (без конденсации)

от 70 до 130

1

2

3

4

Drager Polytron 8000 и Drager Polytron 8100 с сенсорами NH3 HC, NH3 LC

от - 40 до + 65

от 15 до 95 (без конденсации)

от 70 до 130

Drager Polytron 8000 и Drager Polytron 8100 с сенсором Cl₂

от - 52 до + 65

от 15 до 95 (без конденсации)

от 70 до 130

Drager Polytron 8000 и Drager Polytron 8100 с сенсорами O2 LS, СО, H2S НС

от - 60 до + 65

от 5 до 95 (без конденсации)

от 70 до 130

Drager Polytron 8000 и Drager Polytron 8100 с сенсором H₂S

от - 55 до + 65

от 5 до 95 (без конденсации)

от 70 до 130

Drager Polytron 8200 (с сенсором DD)

от - 55 до + 85

от 5 до 95 (без конденсации)

от 80 до 110

Drager Polytron 8200 (с сенсором LC)

от - 40 до + 85

от 5 до 95 (без конденсации)

от 90 до 110

Модель датчика

Маркировка взрывозащиты

Степень защиты от внешних воздействий

Drager Polytron 8000

Drager Polytron 8100

1Exd[ia Ga]IICT4/T6 Gb X или 1Exdе[ia Ga]IICT4/T6 Gb X

IP65, IP66, IP67

Drager Polytron 8200

1ExdIICT4/T6 X или

1ExdcIICT4/T6 X
