Номер по Госреестру СИ: 67635-17
67635-17 Дозаторы весовые дискретного действия
(GW-MEC III, GW-MEC 4.0)
Назначение средства измерений:
Дозаторы весовые дискретного действия GW-MEC III, GW-MEC 4.0 (далее - средство измерений) предназначены для измерений массы.
Аналитический паспорт типа средства измерений
67635-17 — Дозаторы весовые дискретного действия
GW-MEC III, GW-MEC 4.0
Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия;
Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik"
ГЕРМАНИЯ
МПИ: 1 год
Действует
14
организаций12
владельцев5
версий154
Всего поверок
по агрегатам с 2010 года
15
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
14
Организаций-поверителей
эффективное число: 2.8
12
Владельцев СИ
эффективное число: 3.1
66
Экземпляров СИ
по агрегатам владельцев / организаций
97.4%
Периодические поверки
первичные: 0.6%
0%
Непригодность
0 извещений
97.4%
Поверки юрлиц
доля в общем объёме
4 091 ₽
Средневзвешенная цена
медиана: 4 172 ₽
100%
Покрытие ценами
расчётный известный объём: 148 582 ₽
2 021,8 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
3 561
Концентрация поверителей
HHI; доля топ-5: 87%
3 269
Концентрация владельцев
HHI; доля топ-5: 87.9%
16
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 154 поверок; пик пришёлся на 2023 год (49).
- Последний завершённый год показал снижение на 22.2% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 63.5%.
- Рынок представлен 14 организациями; концентрация высокая (HHI 3561), доля топ-5 — 87%.
- В базе найдено 12 владельцев и 66 экземпляров СИ; доля пяти крупнейших владельцев — 87.9%.
- Средневзвешенная цена поверки — 4 091 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 148 582 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 021,8 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2023 — 49
Долгосрочный CAGR: 63.5%
Активных версий: 1
Ценовой диапазон: 3 367–4 172 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 35 | 104 | 2,97 |
| ООО "СПМК-7" | Юридические лица | 10 | 10 | 1,00 |
| ООО "НьюБио" | Юридические лица | 9 | 20 | 2,22 |
| ЦЕМЕНТУМ ВОЛГА ООО | Юридические лица | 2 | 4 | 2,00 |
| ООО Холсим(Рус) | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью «АМИЛКО» | Юридические лица | 2 | 2 | 1,00 |
| ЗАО " ОСКОЛЦЕМЕНТ " | Юридические лица | 1 | 2 | 2,00 |
| АО "ЦЕМРОС" | Юридические лица | 1 | 2 | 2,00 |
| Закрытое акционерное общество "ОСКОЛЦЕМЕНТ" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "СЕГЕЖСКАЯ УПАКОВКА" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Рустарк" | Юридические лица | 1 | 1 | 1,00 |
| РУСТАРК ООО | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 0d505c24-e3a6-d56c-e2a2-d51ff60d78af | 67635-17 | 2022-10-06 | — | актуальная |
| ca7b8b07-63ce-f792-e4d8-c01c84615715 | 67635-17 | 2022-04-15 | 2022-10-06 | архивная |
| 98709f05-cbaa-c5b3-7a62-4fe9e65ad8d9 | 67635-17 | 2020-12-06 | 2022-04-15 | архивная |
| 2b2a9ad6-5c35-cd13-17d3-5b86cab73cea | 67635-17 | 2020-12-05 | 2020-12-06 | архивная |
| ea192145-c5c6-d2ab-9bb1-738bfcf8a75e | 67635-17 | 2020-05-07 | 2020-12-05 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

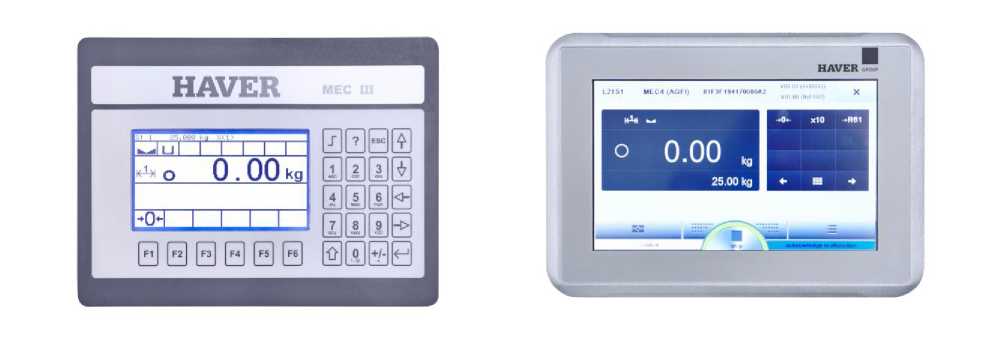

Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 1

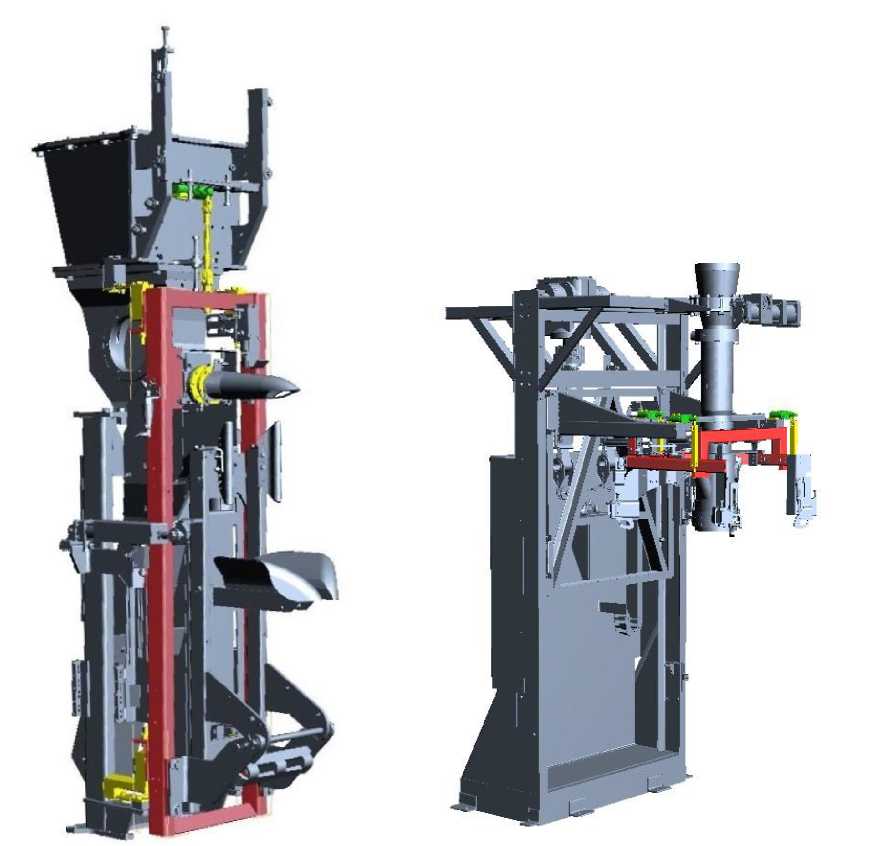

Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 2
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 3
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 4
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 5
Общие сведения
Дата публикации - 06.10.2022
Срок свидетельства - 30.05.2027
Номер записи - 159208
ID в реестре СИ - 381608
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
GW-MEC III/60-20-1, GW-MEC III, GW-MEC 4.0, GW-MEC III, GW-MEC III/1200-500-1, GW-MEC III/2000, GW-MEC III/2000-500-1, GW-MEC III/500, GW-MEC III/600, GW-MEC III/2000-1000-1, GW-MEC 4.0 / 1200-1000-1, GW-MEC 4.0/60-50-1, GW-MECIII/30-50-1, мод.D-48153, мод.D-48153 Munster, модификации GW-MECIII/30-50-1, Экомера ЭКО 20
Производитель
Изготовитель - Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия;
Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок - 154
Выдано извещений - 0
Кол-во периодических поверок - 150
Кол-во средств измерений - 55
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№949 от 2022.04.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (32)
Наличие аналогов СИ: Дозаторы весовые дискретного действия (GW-MEC III, GW-MEC 4.0)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67635-17 Дозаторы весовые дискретного действия (GW-MEC III, GW-MEC 4.0) Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия; Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik" (ГЕРМАНИЯ ) |
20792-08 Дозаторы весовые дискретного действия ("Гамма") Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») (РОССИЯ Московская область, г.о. Люберцы, д.п. Красково) |
|
67635-17 Дозаторы весовые дискретного действия (GW-MEC III, GW-MEC 4.0) Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия; Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik" (ГЕРМАНИЯ ) |
70518-18 Дозаторы весовые автоматические непрерывного действия ("ПОТОК") Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ") (РОССИЯ г. Кемерово) |
Все средства измерений Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия; Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67635-17 30.05.2027 |
Дозаторы весовые дискретного действия, GW-MEC III, GW-MEC 4.0 Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия; Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67869-17 19.06.2027 |
Дозаторы весовые дискретного действия, NW-MEC III, NW-MEC 4.0 Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия; Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Кто поверяет Дозаторы весовые дискретного действия (GW-MEC III, GW-MEC 4.0)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 5 | 1 | 1 | 4 | 0 | 5 | 1 | 4 | |
| ООО "ФЕРРАТА" (RA.RU.310646) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "Феррата" (1329) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Брянский ЦСМ" (38) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 88 | 0 | 88 | 0 | 88 | 0 | 88 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 20 | 9 | 0 | 20 | 0 | 20 | 0 | 20 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Дозаторы весовые дискретного действия (GW-MEC III, GW-MEC 4.0)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
4628 | 4172 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4521 | 4172 |
|
ФБУ Камчатский ЦСМ Камчатский край |
3367 | 4172 |
Программное обеспечение
Программное обеспечение (далее - ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве электронного прибора.
Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам регулировки и настройки, а также измерительной информации, используются следующие средства:
- невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования производителя без изменения его идентификационных данных;

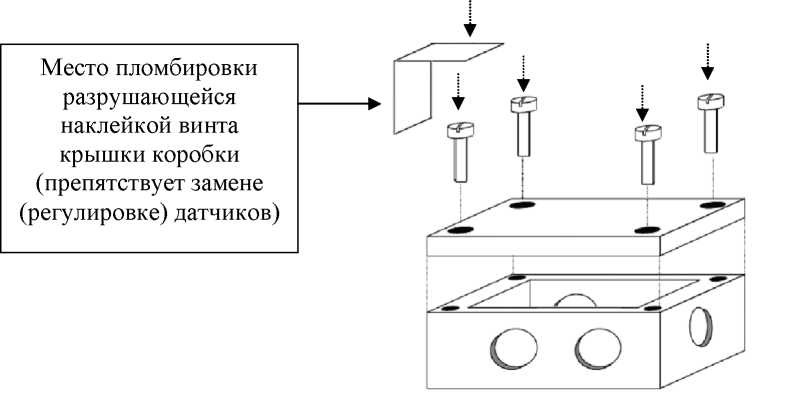

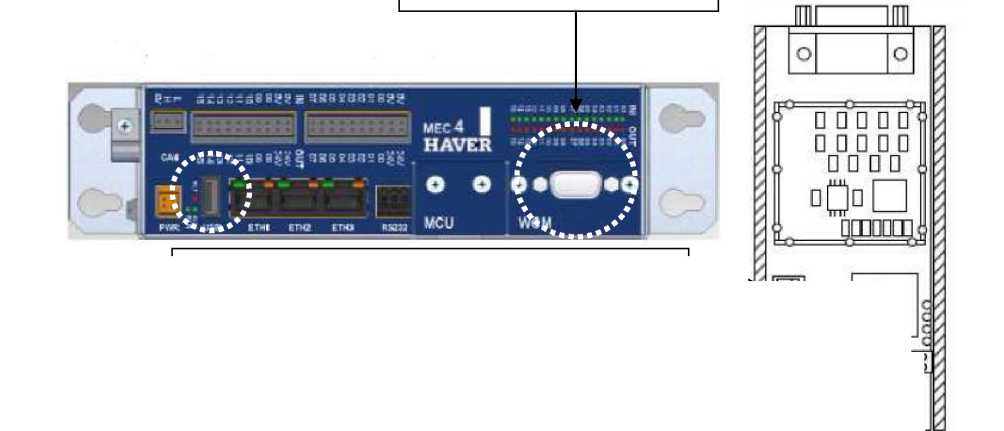

- пломбирование переключателя регулировки и интерфейсов связи;
- при изменении метрологически значимых параметров формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти; его удаление или изменение приводит к блокировке работы средства измерений (запись в журнале событий доступна для просмотра через меню «Display Values»).
Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО (номер версии и цифровой идентификатор ПО) приведены в таблице 1 и доступны для просмотра:
- для дозаторов GW-MEC III: при нажатии клавиши «?» или через меню «Display Values» «Type & Version»;
- для дозаторов GW-MEC 4.0: при нажатии на пиктограмму с изображением весов во время работы дозатора.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
GW-MEC III |
GW-MEC 4.0, блок аналогоцифрового преобразования |
GW-MEC 4.0, терминал |
|
Идентификационное наименование ПО |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО |
MEC III 01.00 |
V00.01 |
V01.00 |
|
Цифровой идентификатор ПО |
- |
0xB80D 0хВ2С5 |
0xF507 |
|
* номер версии (идентификационный номер) должен быть не ниже указанного | |||
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на узле взвешивания и/или на электронном приборе, а также на титульные листы эксплуатационной документации способом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к дозаторам весовым дискретного действия GW-MEC III, GW-MEC 4.0
ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки»
Поверка
Поверкаосуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Основные средства поверки:
рабочие эталоны массы 4-го разряда по ГОСТ 8.021-2015;
весы неавтоматического действия (весы для статического взвешивания) соответствующие требованиям ГОСТ 8.523-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель электронного блока и (или) свидетельство о поверке.
Изготовитель
«BEHN + BATES Maschinenfabrik GmbH & Co. KG», Германия
Адрес: Robert-Bosch-Str. 6, 48153 Munster, Germany
Тел.: +49 251 9796-0, факс: +49 251 9796-260
Web-сайт: behnbates.com
E-mail: sales@behnbates.com
Заявитель
Филиал общества с ограниченной ответственностью «Хавер и Бекер Холдинг ГмбХ» (Филиал ООО «Хавер и Бекер Холдинг ГмбХ»)
ИНН 9909228633
Юридический адрес: Гостиничный пр-д, 8к1, Москва, Россия, 127106 Почтовый адрес: Гостиничный пр-д, 8к1, Москва, Россия, 127106 Телефон/факс: +7 495 783 34 48
Web-сайт: www.haverrussia.ru
E-mail: haverboecker@haverrussia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437 55 77; (495) 437 56 66
Web-сайт: vniims.ru
E-mail: office@vniims.ru
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. В зависимости от значения массы в соответствии с предварительно заданной программой осуществляется управление питателем для формирования дозы материала.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений представляет собой автоматический весовой дозатор дискретного действия с комбинированной дозой по ГОСТ 8.610-2012 и состоит из узла взвешивания и электронного прибора.
Узел взвешивания включает в себя:
-
- грузоприемное устройство: рамную конструкцию с устройствами фиксации сменной тары (емкости), в которую производится дозирование материала, опирающуюся на один, два, три или четыре тензорезисторных весоизмерительных датчика Z6 (Госреестр 15400-13, далее -датчик);
-
- питатель: емкость (бункер) с устройствами регулирования скорости подачи материала
Исполнение узла взвешивания зависит от физических свойств материала, для которого предназначено средство измерений. Для различных материалов и тары, в которую производится дозирование, применяются различные исполнения грузоприемных устройств и виды питателей (вибрационные, барабанные, шнековые, ленточные и др.).
Электронный прибор представляет собой совокупность электронных блоков:
-
- электронный блок аналого-цифрового преобразования сигналов датчиков, их обработки и формирования значения измеренной массы;
-
- электронный блок управления процессом автоматического дозирования с энергонезависимым запоминающим устройством хранения параметров настройки средства измерений;
-
- электронный блок с отсчетным устройством и органами управления средства измерений (далее - терминал). В дозаторах GW-MEC III используется графический дисплей и мембранная клавиатура. В дозаторах GW-MEC 4.0 используется сенсорный дисплей;
-
- электронный блок интерфейсов связи с устройствами регулирования скорости подачи материала, а также периферийными устройствами и устройствами технологической линии, в которую встраивается средство измерений.
Модификации средства измерений имеют обозначения вида GW-MEC III / N-d-x или GW-MEC 4.0 / N-d-x, где:
N - наибольший предел (Max), кг;
d - цена деления шкалы (d), кг;
x - количество датчиков.
Внешний вид средства измерений представлен на рисунках 1 - 2.
Рисунок 1 - Лицевая панель терминала (для GW-MEC III-слева, для GW-MEC 4.0-справа)
Рисунок 2 - Внешний вид узла взвешивания (примеры)
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 - 5.
Рисунок 3 - Схема пломбировки электронного блока аналого-цифрового преобразования сигналов датчиков (GW-MEC III)
Штекер подключения датчика (датчиков)
У
ТГ—
Место расположения блока АЦП и штекера датчика (датчиков).
Переключатель регулировки Пломбировка разрушаемой наклейкой предотвращает доступ к проведению настройки (регулировки)
Блок АЦП
IOOOOOOO ооооооо со § 1ТТПППТП
Рисунок 4 - Схема пломбировки электронного блока аналого-цифрового преобразования сигналов датчиков (GW-MEC 4.0)
Рисунок 5 - Схема пломбировки соединительной коробки (при наличии)
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 8.610-2012* |
Х(0,2); Х(0,5); Х(1); Х(2) |
|
Наибольший предел, Max, кг |
См. таблицу 3 |
|
Цена деления шкалы d, кг |
См. таблицу 3 |
|
Значение номинальной минимальной дозы Minfill, кг |
См. таблицы 4 и 5 |
|
Параметры электрического питания от сети переменного тока: - фазное напряжение, В |
от 187 до 242 |
|
- частота, Гц |
50±1 |
|
Диапазон рабочих температур для узла взвешивания, оС |
от -10 до +40 |
|
Диапазон рабочих температур для электронного прибора, оС |
от -10 до +40 |
|
Габаритные размеры средства измерений, мм, не более - высота |
4000 |
|
- ширина |
4000 |
|
- длина |
4000 |
|
* Класс точности Х(х) определяется при первичной поверке при испытании на материале, | |
|
для дозирования которого предназначено средство измерений дозатор (материал указывается | |
|
на маркировочной табличке средства измерений) | |
Таблица 3 - Характеристики модификаций
|
Модификация |
Наибольший предел Max, кг |
Цена деления шкалы d, г |
Число делений шкалы n |
|
GW-MEC III / 12-5-... GW-MEC 4.0 / 12-5-... |
12 |
5 |
2400 |
|
GW-MEC III / 12-10-... GW-MEC 4.0 / 12-10-... |
12 |
10 |
1200 |
|
GW-MEC III / 30-10-... GW-MEC 4.0 / 30-10-... |
30 |
10 |
3000 |
|
GW-MEC III / 30-20-... GW-MEC 4.0 / 30-20-... |
30 |
20 |
1500 |
|
GW-MEC III / 30-50-... GW-MEC 4.0 / 30-50-... |
30 |
50 |
600 |
|
GW-MEC III / 60-20-... GW-MEC 4.0 / 60-20-... |
60 |
20 |
3000 |
|
GW-MEC III / 60-50-... GW-MEC 4.0 / 60-50-... |
60 |
50 |
1200 |
|
GW-MEC III / 60-100-... GW-MEC 4.0 / 60-100-... |
60 |
100 |
600 |
|
GW-MEC III / 120-50-... GW-MEC 4.0 / 120-50-... |
120 |
50 |
2400 |
|
GW-MEC III / 120-100-... GW-MEC 4.0 / 120-100-... |
120 |
100 |
1200 |
|
GW-MEC III / 120-200-... GW-MEC 4.0 / 120-200-... |
120 |
200 |
600 |
|
GW-MEC III / 300-100-... GW-MEC 4.0 / 300-100-... |
300 |
100 |
3000 |
|
GW-MEC III / 300-200-... GW-MEC 4.0 / 300-200-... |
300 |
200 |
1500 |
|
Модификация |
Наибольший предел Max, кг |
Цена деления шкалы d, г |
Число делений шкалы n |
|
GW-MEC III / 300-500-... GW-MEC 4.0 / 300-500-... |
300 |
500 |
600 |
|
GW-MEC III / 600-200-. GW-MEC 4.0 / 600-200-. |
600 |
200 |
3000 |
|
GW-MEC III / 600-500-. GW-MEC 4.0 / 600-500-. |
600 |
500 |
1200 |
|
GW-MEC III / 600-1000-. GW-MEC 4.0 / 600-1000-. |
600 |
1000 |
600 |
|
GW-MEC III / 1200-500-. GW-MEC 4.0 / 1200-500-. |
1200 |
500 |
2400 |
|
GW-MEC III / 1200-1000-. GW-MEC 4.0 / 1200-1000-. |
1200 |
1000 |
1200 |
|
GW-MEC III / 1200-2000-. GW-MEC 4.0 / 1200-2000-. |
1200 |
2000 |
600 |
|
GW-MEC III / 2000-500-. GW-MEC 4.0 / 2000-500-. |
2000 |
500 |
4000 |
|
GW-MEC III / 2000-1000-. GW-MEC 4.0 / 2000-1000-. |
2000 |
1000 |
2000 |
|
GW-MEC III / 2000-2000-. GW-MEC 4.0 / 2000-2000-. |
2000 |
2000 |
1000 |
Таблица 4 - Минимально допустимое значение номинальной минимальной дозы (Minfill) для дозаторов GW-MEC III
|
d, г |
Минимально допустимое значение Minfill, кг класса точности | |||
|
Х(0,2) |
Х(0,5) |
Х(1) |
Х(2) | |
|
5 |
5 |
2 |
0,5 |
0,165 |
|
10 |
10 |
4 |
2 |
0,500 |
|
20 |
30 |
8 |
4 |
2 |
|
50 |
75 |
30 |
10 |
5 |
|
100 |
150 |
60 |
30 |
10 |
|
200 |
300 |
120 |
60 |
30 |
|
> 500 |
1500d |
600d |
300d |
150d |
Таблица 5 - Минимально допустимое значение номинальной минимальной дозы (Minfill) для дозаторов GW-MEC 4.0
|
d, г |
Минимально допустимое значение Minfill, г класса точности | |||
|
Х(0,2) |
Х(0,5) |
Х(1) |
Х(2) | |
|
5 |
1665 |
335 |
110 |
30 |
|
10 |
3330 |
1330 |
330 |
110 |
|
20 |
6660 |
2660 |
1340 |
340 |
|
50 |
25000 |
6650 |
3350 |
1650 |
|
100 |
50000 |
20000 |
6700 |
330 |
|
200 |
100000 |
40000 |
20000 |
6600 |
|
> 500 |
500d |
200d |
100d |
50d |
