Номер по Госреестру СИ: 67824-17
67824-17 Расходомеры жидкости
(M80)
Назначение средства измерений:
Расходомеры жидкости М80 (далее - расходомеры) предназначены для измерений объема нефтепродуктов, протекающих по трубопроводу.
Внешний вид.
Расходомеры жидкости
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 159402
ID в реестре СИ - 381802
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификаций, нет модификации, М80-2, М80, М-80-2, M80,
Производитель
Изготовитель - Фирма "Liquid Controls"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 7
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1335 от 2017.06.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Расходомеры жидкости (M80)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Liquid Controls"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67824-17 |
Расходомеры жидкости, M80 Фирма "Liquid Controls" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73553-18 |
Расходомеры жидкости, M30, M80 Фирма "Liquid Controls" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Расходомеры жидкости (M80)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "Южный Метрологический Центр" (РОСС RU.0001.310296) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 9 | 0 | 4 | 0 | 7 | 0 | 4 | |||
| ООО "Феррата" (1329) | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры жидкости (M80)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11177 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
10923 | 11177 |
Программное обеспечение
отсутствует.
Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам жидкости М80
ГОСТ Р 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу НА.ГНМЦ.0140-16 МП «Инструкция. ГСИ. Расходомеры жидкости М80. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 15.12.2016 г.
Основные средства поверки:
-
- мерник эталонный 2-го разряда М2р-2000-0,05 (регистрационный номер в Федеральном информационном фонде 18585-14);
-
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер в Федеральном информационном фонде 303-91);
-
- ареометры общего назначения типа АОН-5 (регистрационный номер в Федеральном информационном фонде 9298-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомера или в раздел 8 паспорта, а также на пломбы в соответствии с рисунком 1.
Изготовитель
Фирма «Liquid Controls», США
Адрес: 105 Albrecht Drive, Lake Bluff, Illinois, 60044, USA
Телефон: +1 847-295-1050
Факс: +1 847-295-1057
Web-сайт: www.lcmeter.com
Заявитель
Общество с ограниченной ответственностью «Базовый Авиатопливный Оператор» (ООО «БАТО»)
Адрес: 350040, г. Краснодар, ул. Димитрова, дом 164, корпус 1
Телефон/факс: (861) 263-66-82, 201-80-80
E-mail: info@bato.aero
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес:420029, РТ, г. Казань, ул. Журналистов, д.2а
Телефон/факс: +7 (843) 295-30-47; 295-30-96
E-mail: gnmc@nefteavtomatika.ru
Принцип работы расходомеров основан на зависимости скорости вращения ротора расходомера от объемного расхода жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через расходомер.
Конструктивно расходомеры состоят из первичного преобразователя расхода и механического сумматора.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находятся измерительные камеры и вращающийся ротор с лопастями. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через расходомер, индицируется на роликовом отсчетном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры.

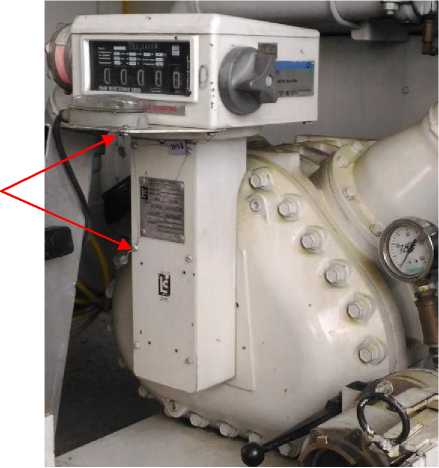

Общий вид расходомера и схема пломбировки показаны на рисунке 1.
Места установки пломб
Рисунок 1 - Общий вид и схема пломбировки расходомера
Таблица 1 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазон объемного расхода жидкости, м3/ч |
от 18,18 до 181,8 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диаметр условного прохода, мм |
170 |
|
Максимальное давление жидкости, МПа |
1,0 |
|
Диапазон вязкости жидкости, мм2/с |
от 0,55 до 36 |
|
Диапазон температуры жидкости, °С |
от -40 до +70 |
|
Габаритные размеры, мм, не более: высота |
698 |
|
ширина |
540 |
|
длина |
724 |
|
Масса, кг, не более |
91,2 |
|
Средняя наработка на отказ, ч |
25000 |
|
Средний срок службы, лет, не менее |
10 |
