Номер по Госреестру СИ: 67876-17
67876-17 Полуприцепы-цистерны
(WILLIG 3S3604)
Назначение средства измерений:
Полуприцепы-цистерны WILLIG 3S3604 (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 159466
ID в реестре СИ - 381866
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Полуприцеп-цистерна WILLIG 3S3604, АЦ мод. LAG 0-3-39 КА, WILLIG 3S3604,
Производитель
Изготовитель - Фирма "Kurt Willig GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 1989
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1335 от 2017.06.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Полуприцепы-цистерны (WILLIG 3S3604)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Kurt Willig GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67876-17 |
Полуприцепы-цистерны, WILLIG 3S3604 Фирма "Kurt Willig GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
94901-25 |
Полуприцепы-цистерны, WILLING Фирма "Kurt Willig GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Полуприцепы-цистерны (WILLIG 3S3604)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИПР" (RA.RU.312109) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМНЕФТЬ-ЛАБОРАТОРИЯ" (RA.RU.312441) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИПР" (RA.RU.312109) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (14) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцепы-цистерны (WILLIG 3S3604)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам WILLIG 3S3604
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Техническая документация фирмы изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки: Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
Изготовитель
Kurt Willig GmbH&Co. KG, Г ермания
Адрес: BorsigstraBe 23, 94315 Straubing, Deutschland
Тел./факс: (09421) 988-0/ (09421) 988-200
E-mail: www.willig.eu
Заявитель
Общество с ограниченной ответственностью «Нафтатранс-М» (ООО «Нафтатранс-М»)
ИНН 4025434744
Адрес: 142101, Московская область, г. Подольск, ул. Плещеевская, д. 28
Тел./факс: (968)087-90-46 / (4967)65-99-46
E-mail: Naftatrans-m@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

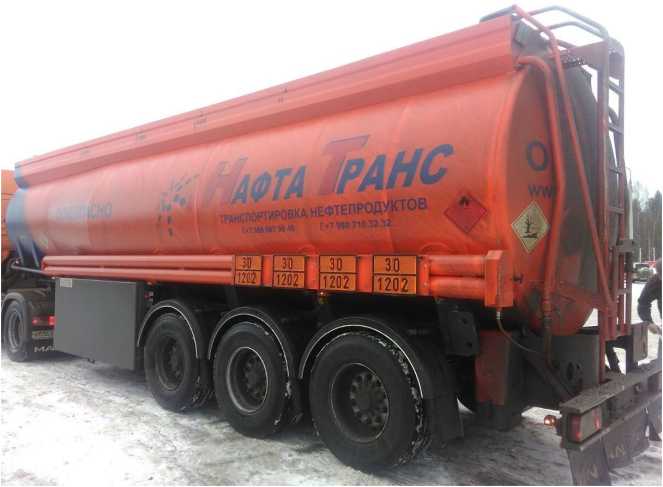

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид полуприцепа-цистерны WILLIG 3S3604

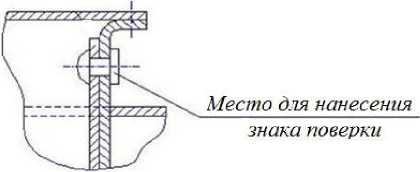

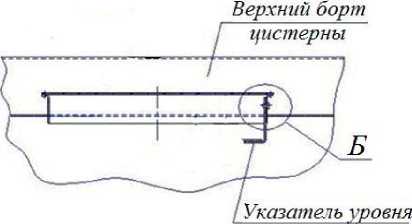

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
