Номер по Госреестру СИ: 68075-17
68075-17 Анализаторы электрических цепей и сигналов комбинированные портативные
(FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A)
Назначение средства измерений:
Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A (далее - анализаторы) предназначены для измерений ослабления, КСВН, фазы коэффициентов отражения и передачи двухполюсных и четырехполюсных СВЧ устройств, а также измерений характеристик спектра периодически повторяющихся сигналов и стационарных шумов в коаксиальных трактах I - типа (2,4 мм) по ГОСТ 13317-89.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 9 | 16 | 1,78 |
| АО Акметрон | Юридические лица | 5 | 5 | 1,00 |
| АО ЦКБА | Юридические лица | 2 | 2 | 1,00 |
| Юр. Лицо | Юридические лица | 2 | 2 | 1,00 |
| ФГУП "ВНИИФТРИ" | Юридические лица | 2 | 2 | 1,00 |
| ФБУ "Новосибирский ЦСМ" | Юридические лица | 1 | 5 | 5,00 |
| ООО "Гейзер-Телеком" | Юридические лица | 1 | 5 | 5,00 |
| АО НПЦ "ЭЛВИС" | Юридические лица | 1 | 3 | 3,00 |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ | Юридические лица | 1 | 3 | 3,00 |
| ФБУ Новосибирский ЦСМ | Юридические лица | 1 | 1 | 1,00 |
| АО КНИРТИ | Юридические лица | 1 | 1 | 1,00 |
| ООО "РТС" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "Конструкторское бюро приборостроения им.академика А.Г.Шипунова" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО АППАРАТОСТРОЕНИЯ | Юридические лица | 1 | 1 | 1,00 |
| ПАО "НПО "АЛМАЗ" | Юридические лица | 1 | 1 | 1,00 |
| ФБУ "Ростовский ЦСМ" | Юридические лица | 1 | 1 | 1,00 |
| ООО НТЦ Спектр | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9fee7b76-d0b2-de75-8181-0964ebda4d38 | 68075-17 | 2022-05-27 | — | актуальная |
| 5dcb02ea-3a99-318b-8bd8-60c929d92816 | 68075-17 | 2020-05-07 | 2022-05-27 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 27.05.2022
Срок свидетельства - 20.07.2027
Номер записи - 159690
ID в реестре СИ - 382090
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
FieldFox N9952A, нет, FieldFox N9951A, Нет модификации, FieldFox N9961A, FieldFox N9950A, FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A, N9951A, Нет данных, Модификации нет, Анализатор электрических цепей и сигналов комбинированный портативный FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, Field, N9961А, N9960A, 220, 235, 307, 310, N9952A, опц. 233, 235, -, FieldFox N9960A, 210
Изготовитель - Компания "Keysight Technologies, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кол-во поверок - 82
Выдано извещений - 2
Кол-во периодических поверок - 43
Кол-во средств измерений - 34
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 2449 дн.
№1584 от 2017.07.20 Об утверждении типов средств измерений
№1300 от 2020.07.28 ПРИКАЗ. О переоформлениии свидетельства об утверждении типа СИ Генераторы сигналов СПГ-22, СПГ-22В
№1277 от 2022.05.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (15)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60765-15 27.05.2020 |
Анализаторы спектра, N9040В Компания "Keysight Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61967-15 23.10.2021 |
Частотомеры электронно-счетные, 53150А, 53151А, 53152А Компания "Keysight Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68075-17 20.07.2027 |
Анализаторы электрических цепей и сигналов комбинированные портативные, FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A Компания "Keysight Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
86610-22 31.08.2027 |
Системы измерений фазовых шумов, N5511A Компания "Keysight Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 9 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| АО "ПРИСТ" (RA.RU.312058) | 9 | 7 | 2 | 2 | 8 | 6 | 2 | |||
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 4 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "КНИРТИ" (RA.RU.311384) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 15 | 2 | 1 | 13 | 0 | 13 | 1 | 12 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 10 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 1 | 3 | 0 | 3 | 0 | 3 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
31000 | 31000 |
Программное обеспечение (далее - ПО) анализаторов представляет собой приложение, работающее в среде ОС Windows CE, установленной на встроенный компьютер анализатора.
Встроенное ПО приложения идентифицируется непосредственно, как исполняемый файл, во внутренней программной среде анализатора при помощи специальных программ-идентификаторов. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на жесткий диск встроенного компьютера.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FieldFox Current Firmware |
|
Номер версии (идентификационный номер) ПО |
A.09.54 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «низкий» в соответствии с Р 50.2.077-2014.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
наносится в верхнем левом углу Руководства по эксплуатации анализаторов типографским или компьютерным способом и на заднюю панель анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам электрических цепей и сигналов комбинированным портативным FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A Техническая документация изготовителя
осуществляется по документу 651-17-030 МП «Инструкция. Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» «30» мая 2017 г.
Основные средства поверки:
- генератор сигналов E8257D (регистрационный номер 53941-13 в Федеральном информационном фонде);
- генератор сигналов произвольной формы 33509 В (регистрационный номер 53565-13 в Федеральном информационном фонде);
- частотомер электронно-счетный 53152А (регистрационный номер 26949-10 в Федеральном информационном фонде);
- стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06 в Федеральном информационном фонде);
- блок измерительный ваттметра N1914A (регистрационный номер 57386-14 в Федеральном информационном фонде)
- преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8487A, N8482A (регистрационный номер 58375-14 в Федеральном информационном фонде);
- преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности 8487D (регистрационный номер 58320-14 в Федеральном информационном фонде)
- наборы мер коэффициентов передачи и отражения 85056D (регистрационный номер 53566-13 в Федеральном информационном фонде);
- мультиметр 3458А (регистрационный номер 25900-03 в Федеральном информационном фонде);
- комплект аттенюаторов коаксиальных ступенчатых программируемых 8494 В и 8496В (регистрационный номер 60237-15 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Анализаторы в зависимости от варианта исполнения функционируют в режиме анализатора цепей или анализатора кабелей и антенн, или анализатора спектра.
Принцип действия анализаторов в режиме анализатора цепей и анализатора кабелей и антенн основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигналов. Принцип действия анализаторов в режиме анализатора спектра основан на последовательном анализе спектра, анализатор функционирует как перестраиваемый автоматически или вручную гетеродинный приемник с индикацией амплитуд спектральных компонент.
Функционально анализатор состоит из: синтезатора частоты, приемника, блока разделения сигнала на падающий и отраженный, блока вычисления и управления, блока питания и аккумуляторной батареи.
Конструктивно анализатор представляет собой моноблок, на передней панели которого расположены органы управления и жидкокристаллический индикатор, на верхней панели расположены ВЧ и СВЧ соединители для подключения объектов измерений и (или) внешних антенн. На правой боковой панели под защитными крышками расположены вспомогательные соединители для подключения анализатора к USB устройствам, LAN, внешним запоминающим устройствам и выходы опорного генератора. На левой боковой панели расположен громкоговоритель и разъем для подключения внешнего источника питания.
Анализаторы FieldFox N9950A, FieldFox N9951A, FieldFox N9952A предназначены для работы в режимах анализа параметров кабелей и антенн, векторного анализатора цепей (ВАЦ) а также анализа спектра. Анализаторы FieldFox N9960A, FieldFox N9961A, FieldFox N9962A предназначены для работы в режиме анализа спектра, и в качестве источника сигнала (имеет встроенный генератор или трекинг (следящий) генератор (зависит от выбранной опции)).
Анализаторы выпускаются с дополнительными опциями, приведенными в таблице 1.
Таблица 1 - Дополнительные опции анализаторов
|
Опция |
Функциональное назначение |
|
010 |
Измерение во временной области в режиме анализатора цепей |
|
030 |
Управление с удаленного устройства через сетевой протокол |
|
208 |
Режим измерения со смещением по частоте с внешним USB измерителем мощности |
|
209 |
Режим измерения длинных линий передачи с использованием двух приборов (ERTA) |
|
210 |
Режим анализатора цепей, измерение S11/S21 |
|
211 |
Режим анализатора цепей, полные двухпортовые измерения S-параметров |
|
212 |
Режим для однопортовых измерений балансных/смешанных S-параметров |
|
215 |
Рефлектометрия во временной области (TDR) |
|
220 |
Режим перестраемого генератора для анализа спектра |
|
233 |
Режим анализатора спектра |
|
235 |
Встраиваемый предусилитель |
|
236 |
Режим для анализа интерференции и спектрограмм |
|
238 |
Измерение спектра в стробированном режиме |
|
302 |
Управления внешними датчиками мощности по интерфейсу USB |
|
305 |
Режим анализатора кабелей и антенн |
|
307 |
Встраиваемый приемник сигналов ГНСС |
|
308 |
Режим векторного анализа напряжения (векторный вольтметр) |
|
309 |
Встраиваемый источник постоянного тока смещения |
|
310 |
Режим измерителя мощности |
|
312 |
Режим сканирования каналов |
|
320 |
Режим измерения на отражение (КСВН и обратные потери) |
|
330 |
Режим измерения параметров импульсных сигналов с внешним USB измерителем мощности |
|
350 |
Анализ спектра в реальном времени (RTSA) |
|
355 |
Аналоговая демодуляции сигналов |

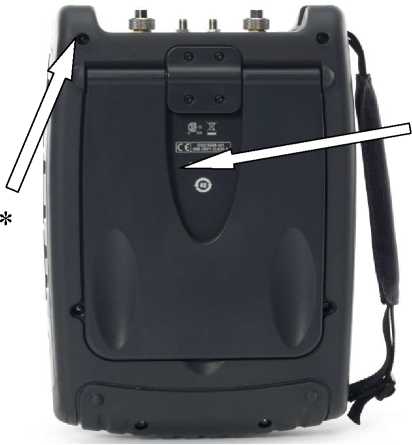

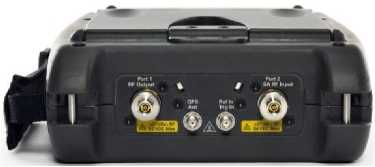

Анализаторы выпускаются в унифицированных корпусах. Внешний вид анализаторов, имеющих различные выходные разъемы, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 1.
* - место пломбировки;
** - место нанесения знака об утверждении типа

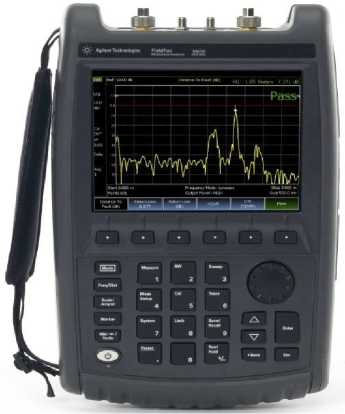

Рисунок 1 - Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A
Комплект поставки включает:
- анализатор электрических цепей и сигналов комбинированный портативный FieldFox N9950A или FieldFox N9951A, или FieldFox N9952A, или FieldFox N9960A, или FieldFox N9961A, или FieldFox N9962A - 1 шт.;
- блок питания - 1 шт.;
- кабель питания - 1 шт.;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки - 1 шт.
анализаторов приведены в таблицах 3 - 6.
Таблица 3 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Модель анализатора FieldFox | ||
|
\9950А, \9960А |
N9951A N9961А |
N9952A А9962А | |
|
Пределы допускаемой относительной погрешности частоты опорного генератора, don
|
±1,7 • 10-6 ±1 • 10-8 | ||
|
Работа в режиме анализатора спектра | |||
|
Диапазон рабочих частот: |
от 9 кГц до 32 ГГц |
от 9 кГц до 44 ГГц |
от 9 кГц до 50 ГГц |
|
Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц |
±(Ти • don+ FpX где Fu - измеренное значение частоты, Fp - разрешение по частоте | ||
|
Ширина полосы узкополосного фильтра (RBW), по уровню минус 3 дБ |
При полосе обзора равной 0 от 10 Гц до 5 МГц с шагом, кратным (1, 3, 10) Гц При полосе обзора не равной 0 от 1 Гц до 5 МГц с шагом, кратным (1; 1,5; 2; 3; 5; 7,5; 10) Гц до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц | ||
|
Коэффициент усиления предусилителя в частотном диапазоне (зависит от опций), дБ, не менее: от 100 кГц до 7,5 ГГц св. 7,5 ГГц |
20 15 | ||
|
Максимальное допустимое значение мощности входного сигнала, дБ (исх. 1 мВт) |
25 | ||
|
Диапазон значений ослабления входного аттенюатора, дБ |
от 0 до 30 (с шагом 5 дБ) | ||
|
Пределы допускаемой абсолютной погрешности измерений мощности сигнала на частоте 50 МГц, (при 0 дБ на внутреннем аттенюаторе и значении сигнала от -35 до -5 дБм), дБ |
±0,45 | ||
|
Наименование характеристики |
Модель анализатора FieldFox | ||
|
\9950Д, \9960А |
N9951A N9961А |
N9952A \9962А | |
|
Пределы допускаемой абсолютной погрешности измерений мощности в нормальных условиях применения (при 10 дБ внутреннем аттенюаторе и значении сигнала от -15 дБ -5 дБм), дБ: от 9 до 100 кГц включ. |
±1,6 |
±1,6 |
±1,6 |
|
св. 100 кГц до 2,0 МГц включ. |
±1,3 |
±1,3 |
±1,3 |
|
св. 2,0 до 15,0 ГГц включ. |
±1,0 |
±1,0 |
±1,0 |
|
св. 15,0 МГц до 32,0 ГГц включ. |
±0,8 |
±0,8 |
±0,8 |
|
св. 32,0 до 40,0 ГГц включ. |
- |
±0,9 |
±0,9 |
|
св. 40,0 до 43,0 ГГц включ. |
- |
±1,3 |
±1,3 |
|
св. 43,0 до 44,0 ГГц включ. |
- |
±1,4 |
±1,4 |
|
св. 44,0 до 50,0 ГГц |
- |
- |
±1,4 |
|
Пределы допускаемой абсолютной погрешности измерений мощности в рабочих условиях применения (при 10 дБ внутреннем аттенюаторе и значении сигнала от -15 до -5 дБм), дБ: от 9 до 100 кГц включ. |
±2,5 |
±2,5 |
±2,5 |
|
св. 100 кГц до 2,0 МГц включ. |
±1,9 |
±1,9 |
±1,9 |
|
св.т 2,0 до 15,0 ГГц включ. |
±1,2 |
±1,2 |
±1,2 |
|
св. 15,0 МГц до 32,0 ГГц включ. |
±1,0 |
±1,0 |
±1,0 |
|
св. 32,0 до 40,0 ГГц включ. |
- |
±1,4 |
±1,4 |
|
св. 40,0 до 43,0 ГГц включ. |
- |
±2,0 |
±2,0 |
|
св. 43,0 до 44,0 ГГц включ. |
- |
±2,7 |
±2,7 |
|
св. 44,0 до 50,0 ГГц |
- |
- |
±2,7 |
|
Уровень собственных шумов1 с выключенным предусилителем в нормальных условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. |
-91 |
-91 |
-91 |
|
св. 2 МГц до 2,1 ГГц включ. |
-137 |
-137 |
-137 |
|
св. 2,1 до 2,8 ГГц включ. |
-135 |
-135 |
-135 |
|
св. 2,8 до 4,5 ГГц включ. |
-137 |
-137 |
-137 |
|
св. 4,5 до 7,0 ГГц включ. |
-134 |
-134 |
-134 |
|
св. 7,0 до 13,0 ГГц включ. |
-134 |
-134 |
-134 |
|
св. 13,0 до 22,0 ГГц включ. |
-132 |
-132 |
-132 |
|
св. 22,0 до 35,0 ГГц включ. |
-130 |
-130 |
-130 |
|
св. 35,0 до 40,0 ГГц включ. |
- |
-122 |
-122 |
|
св. 40,0 до 46,0 ГГц включ. |
- |
-119 |
-119 |
|
св. 46,0 до 50,0 ГГц |
- |
- |
-117 |
|
Наименование характеристики |
Модель анализатора FieldFox | ||
|
\9950А, \9960А |
N9951A N9961А |
N9952A А9962А | |
|
Уровень собственных шумов1 с выключенным предусилителем в рабочих условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. |
-91 |
-91 |
-91 |
|
св. 2 МГц до 2,1 ГГц включ. |
-135 |
-135 |
-135 |
|
св. 2,1 до 2,8 ГГц включ. |
-133 |
-133 |
-133 |
|
св. 2,8 до 4,5 ГГц включ. |
-135 |
-135 |
-135 |
|
св. 4,5 до 7,0 ГГц включ. |
-133 |
-133 |
-133 |
|
св. 7,0 до 13,0 ГГц включ. |
-132 |
-132 |
-132 |
|
св. 13,0 до 22,0 ГГц включ. |
-129 |
-129 |
-129 |
|
св. 22,0 до 35,0 ГГц включ. |
-127 |
-127 |
-127 |
|
св. 35,0 до 40,0 ГГц включ. |
- |
-119 |
-119 |
|
св. 40,0 до 46,0 ГГц включ. |
- |
-116 |
-116 |
|
св. 46,0 до 50,0 ГГц |
- |
- |
-112 |
|
Уровень собственных шумов1 с включенным предусилителем в нормальных условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. |
- 94 |
-94 |
-94 |
|
св. 2 МГц до 2,1 ГГц включ. |
-153 |
-153 |
-153 |
|
св. 2,1 до 2,8 ГГц включ. |
-151 |
-151 |
-151 |
|
св. 2,8 до 4,5 ГГц включ. |
-153 |
-153 |
-153 |
|
св. 4,5 до 7,0 ГГц включ. |
-150 |
-150 |
-150 |
|
св. 7,0 до 13,0 ГГц включ. |
-146 |
-146 |
-146 |
|
св. 13,0 до 22,0 ГГц включ. |
-142 |
-142 |
-142 |
|
св. 22,0 до 35,0 ГГц включ. |
-141 |
-141 |
-141 |
|
св. 35,0 до 40,0 ГГц включ. |
- |
-136 |
-136 |
|
св. 40,0 до 46,0 ГГц включ. |
- |
-131 |
-131 |
|
св. 46,0 до 50,0 ГГц |
- |
- |
-126 |
|
Уровень собственных шумов1 с включенным предусилителем в рабочих условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. |
-94 |
- 94 |
-94 |
|
св. 2 МГц до 2,1 ГГц включ. |
-151 |
-151 |
-151 |
|
св. 2,1 до 2,8 ГГц включ. |
-149 |
-149 |
-149 |
|
св. 2,8 до 4,5 ГГц включ. |
-151 |
-151 |
-151 |
|
св. 4,5 до 7,0 ГГц включ. |
-149 |
-149 |
-149 |
|
св. 7,0 до 13,0 ГГц включ. |
-144 |
-144 |
-144 |
|
св. 13,0 до 22,0 ГГц включ. |
-139 |
-139 |
-139 |
|
св. 22,0 до 35,0 ГГц включ. |
-139 |
-139 |
-139 |
|
св. 35,0 до 40,0 ГГц включ. |
- |
-132 |
-132 |
|
св. 40,0 до 46,0 ГГц включ. |
- |
-128 |
-128 |
|
св. 46,0 до 50,0 ГГц |
- |
- |
-123 |
|
Наименование характеристики |
Модель анализатора FieldFox | ||
|
\9950Л, N9951A N9960А N9961А |
N9952A \9962А | ||
|
Уровень интермодуляции третьего порядка на 2,4 ГГц, дБ исх. 1 мВт, не более |
14,2 | ||
|
Уровень фазовых шумов на 1 ГГц при отстройке от несущей мощности в нормальных условиях применения, дБ 10 кГц 30 кГц 100 кГц 1 МГц 3 МГц 5 МГц |
-106 -106 -100 -110 -119 -120 | ||
|
Уровень фазовых шумов на 1 ГГц при отстройке от несущей мощности в рабочих условиях применения, дБ 10 кГц 30 кГц 100 кГц 1 МГц 3 МГц 5 МГц |
-106 -104 -99 -110 -118 -120 | ||
|
Работа в режиме встроенного измерителя мощности (опция 310) | |||
|
Пределы допускаемой абсолютной погрешности измерения мощности в нормальных условиях применения, дБ от 9 до 100 кГц включ. св. 100 кГц до 2 МГц включ. св. 2,0 МГц до 15,0 МГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц |
±1,6 ±1,3 ±1,0 ±0,8 |
±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4 |
±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4 ±1,4 |
|
Наименование характеристики |
Модель анализатора FieldFox | ||
|
\9950А, \9960А |
N9951A N9961А |
N9952A А9962А | |
|
Пределы допускаемой абсолютной погрешности измерения мощности в рабочих условиях применения, дБ от 9 до 100 кГц включ. |
±2,5 |
±2,5 |
±2,5 |
|
св. 100 кГц до 2МГц включ. |
±1,9 |
±1,9 |
±1,9 |
|
св. 2,0 МГц до 15,0 МГц включ. |
±1,2 |
±1,2 |
±1,2 |
|
св. 15,0 МГц до 18,0 ГГц включ. |
±1,0 |
±1,0 |
±1,0 |
|
св. 18,0 до 32,0 ГГц включ. |
±1,02 |
±1,2 |
±1,2 |
|
св. 32,0 до 40,0 ГГц включ. |
- |
±1,4 |
±1,4 |
|
св. 40,0 до 43,0 ГГц включ. |
- |
±2,0 |
±2,0 |
|
св. 43,0 до 44,0 ГГц включ. |
- |
±2,7 |
±2,7 |
|
св. 44,0 до 50,0 ГГц |
- |
- |
±2,7 |
Таблица 4 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Модель анализатора FieldFox | ||
|
\9950А |
N9951A |
N9952A | |
|
Работа в режиме анализатора кабелей, антенн или векторного анализатора цепей | |||
|
(применяется для FieldFox N9950A, FieldFox |
N9951A, FieldFox N9952A) | ||
|
Диапазон рабочих частот: |
от 300 кГц |
от 300 кГц |
от 300 кГц |
|
до 32 ГГц |
до 44 ГГц |
до 50 ГГц | |
|
Разрешение по частоте, Гц: для частот до 5 ГГц |
1 |
1 |
1 |
|
для частот до 10 ГГц |
1,34 |
1,34 |
1,34 |
|
для частот до 20 ГГц |
2,68 |
2,68 |
2,68 |
|
для частот до 40 ГГц |
- |
5,36 |
5,36 |
|
для частот до 50 ГГц |
- |
8,04 |
8,04 |
|
Значения ширины полосы | |||
|
узкополосного фильтра (RBW) по |
10, 30, 100, 300 Гц, 1, 3, 10, 30, 100 кГц | ||
|
уровню -3 дБ | |||
|
Динамический диапазон, дБ от 10 МГц до 20 ГГц включ. |
100 |
100 |
100 |
|
св. 20 ГГц до 44 ГГц включ. |
90 |
90 |
90 |
|
св. 44 ГГц до 50 ГГц |
- |
- |
81 |
|
Максимальное значение | |||
|
мощности входного сигнала, дБ (исх. 1 мВт) |
25 | ||
|
Пределы допускаемой абсолютной погрешности | |||
|
измерений коэффициентов |
Приведены в таблице 5 | ||
|
передачи и отражения (заводские установки) | |||
|
Примечание - 1 дБ (исх. 1 мВт) = |
1 дБ относительно 1 мВт | ||
Таблица 5 - Исправленные характеристики анализаторов
Исправленные характеристики анализаторов (с использованием калибровочного набора 85056D) (применяется для FieldFox N9950A, FieldFox N9951A, FieldFox N9952A )
|
Направленность, дБ |
Согласование источника, дБ |
Согласование нагрузки, дБ |
Коэффициент отражения, дБ |
Коэффициент передачи, дБ | |
|
< 2,0 ГГц |
42 |
39 |
42 |
±0,002 |
±0,003 |
|
св. 2,0 до 20,0 ГГц | |||||
|
включ. |
34 |
30 |
34 |
±0,029 |
±0,034 |
|
св. 20 до 40 ГГц | |||||
|
включ. |
26 |
23 |
26 |
±0,080 |
±0,109 |
|
св. 40 до 50 ГГц |
26 |
23 |
26 |
±0,075 |
±0,105 |
Погрешность фазы коэффициентов передачи (0)
Погрешность амплитуды коэффициентов передачи (дБ)
Погрешность коэффициентов передачи (амплитуда и фаза) (с использованием калибровочного набора 85056D)
<=4GHz
4 to 20 GHz
20 to 26.5 GHz
26.5 to 50 GHz
4 to 20 GHz
20 to 26.5 GHz
26.5 to 50 GHz
■60 -50 -40 -30 -20 -10 0
Амплитуда коэффициент передачи (дБ)
-50 -40 -30 -20 -10 0
Амплитуда коэффициент передачи (дБ)
Погрешность амплитуды коэффициентов передачи (дБ)
Погрешность коэффициентов отражения (амплитуда и фаза) (с использованием калибровочного набора 85056D)
Погрешность фазы коэффициентов передачи (0)
100
<-4GHz
4 to 20 GHz
-2■ <=4GHz
4 to 20 GHz
-♦> 20 to 26.5 GHz
-► 26.5 to 50 GHz
20 to 26.5 GHz
26.5 to 50 GHz
-30 -23 -20 -is -10
Амплитуда коэффициент передачи (дБ)
Таблица 6 - Технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Г абаритные размеры (длина х ширина х х высота), мм, не более |
292 х 188 х 72 |
|
Масса (без аккумуляторной батареи), кг, не более |
3,2 |
|
Нормальные условия применения: температура окружающего воздуха, °С |
23±5 |
|
Рабочие условия применения температура окружающего воздуха, °С при питании от блока питании |
от -10 до +55 |
|
при питании от внутренней аккумуляторной батареи |
от -10 до +50 |
|
относительная влажность воздуха, не более, % |
до 95 |
|
Допустимые условия хранения (без аккумулятора) температура окружающего воздуха, °С |
от -51 до -71 |
|
относительная влажность воздуха, % |
до 95 |
|
Напряжение питания от сети переменного тока частотой от 50 до 60 Гц (через адаптер), В |
от 100 до 250 |
|
Напряжение питания от аккумуляторной батарей, В |
10,8 |
|
Потребляемая мощность, Вт, не более |
14 |
