Номер по Госреестру СИ: 68173-17
68173-17 Расходомеры с качающимся диском
(Badger Meter Recordall (RCDL))
Назначение средства измерений:
Расходомеры с качающимся диском Badger Meter Recordall (RCDL) (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей с вязкостью до 700 мПа^с в напорных трубопроводах.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Badger Meter Recordall (RCDL)
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| УРУ ООО "ЛУКОЙЛ-Энергосети" СЦ "Усинскэнергонефть" | Юридические лица | 12 | 12 | 1,00 |
| юридическое лицо | Юридические лица | 5 | 6 | 1,20 |
| ООО "ЛУКОЙЛ-ПЕРМЬ" | Юридические лица | 5 | 5 | 1,00 |
| "ООО "ЛУКОЙЛ-ПЕРМЬ" | Юридические лица | 3 | 3 | 1,00 |
| ООО "Центр метрологии" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Морские пропульсивные системы" ИНН 7810819665 | Юридические лица | 2 | 2 | 1,00 |
| ООО ЛУКОЙЛ-ПЕРМЬ" | Юридические лица | 2 | 2 | 1,00 |
| Акционерное общество "КОНЦЕРН "МОРСКОЕ ПОДВОДНОЕ ОРУЖИЕ - ГИДРОПРИБОР" | Юридические лица | 1 | 2 | 2,00 |
| ООО "МИИЦ МИ", ИНН 9723095811 | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| ООО МИИЦ МИ | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 78a1f52e-9613-3706-7d38-01949ebb2c5c | 68173-17 | 2022-06-09 | — | актуальная |
| 1014b6d4-3cfe-70d9-0fac-535bb9dcaeb9 | 68173-17 | 2020-05-07 | 2022-06-09 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.









Расходомеры, оснащенные электронным регистратором, имеют встроенное программное обеспечение, различное для разных моделей регистраторов.
Конструкция расходомеров является неразборной и исключает возможность несанкционированного доступа к ПО СИ и влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные ПО расходомеров
|
Идентификационные данные (признаки) |
Значения | |||
|
Регистратор LCR |
Регистратор ILR |
Регистратор ER-500 |
Регистратор F-series | |
|
Идентификационное наименование ПО |
Соответствует модификации регистратора |
Соответствует модификации регистратора |
ER500 |
Соответствует модификации регистратора |
|
Номер версии (идентификационный номер) ПО |
Не доступен |
Не доступен |
Не ниже 1.00 |
Не ниже 3 |
|
Цифровой идентификатор ПО |
Не доступен |
Не доступен |
Не доступен |
Не доступен |
Уровень защиты ПО в соответствии с Р 50.2.077-2014 «Высокий».
Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус преобразователя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам с качающимся диском Badger Meter Recordall (RCDL)
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы-изготовителя.
Основные средства поверки:
рабочий эталон 2 разряда по ГОСТ 8.510-2002 (для поверки методом измерения объема с диапазоном измерений не менее чем у поверяемого расходомера).
Знак поверки наносится на корпус расходомера, в соответствии с рисунком 3, и на свидетельство о поверке.
Принцип действия расходомеров, являющихся камерными счетчиками, основан на измерении количества циклических движений диска, качающегося под действием потока жидкости. Качание диска приводит к вращению первичного (управляющего) магнита, которое считывается через стенку корпуса вторичным (управляемым) магнитом или различными сенсорами. Каждый оборот магнита соответствует определенному объему жидкости. Конструктивно расходомеры состоят из первичного преобразователя расхода и механического или электронного счётного устройства (регистратора), установленного на корпусе расходомера.
Первичный преобразователь расхода представляет собой корпус с измерительной камерой, внутри которого находится диск, шпиндель и управляющий магнит. Регистраторы крепятся к корпусу первичного преобразователя с помощью винтов.
Расходомеры выпускаются моделей M25, M35, M40, M70, M120, M170, которые отличаются по диапазону измерений, материалам и исполнениям корпуса. Электронные регистраторы выпускаются моделей LCR, ILR, ER-500 и F-series, которые отличаются исполнением корпуса, интерфейсом, набором сигнальных выходов и входов. Регистраторы LCR (с однострочным дисплеем) и ILR (с двустрочным дисплеем) могут дополнительно оснащаться импульсным или токовым выходом (4-20 мА), регистратор ER-500 имеет возможность коммуникации по протоколу ModBus RTU посредством интерфейса RS485, регистраторы F-series помимо сигнальных входов и выходов, интерфейса с протоколом ModBus, могут также оснащаться протоколом HART и функцией дозирования. Любая модель расходомера может быть, в соответствии с заказом, оснащена любой моделью регистратора.
Все расходомеры устанавливаются в разрыв трубопровода с помощью резьбового соединения.
При установке отсутствуют требования к длине прямых участков до и после расходомера.
Общий вид расходомеров приведен на рисунке 1.

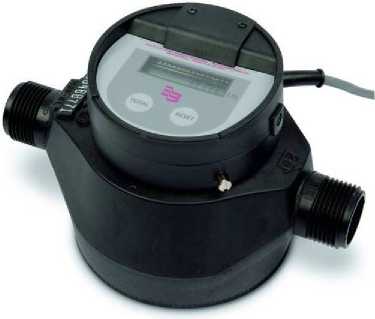

Модель М25 в пластиковом корпусе с регистратором LCR

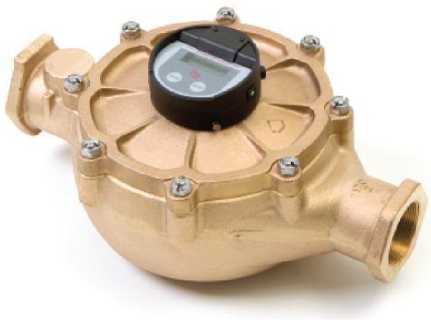

Модель М170 в бронзовом корпусе с регистратором LCR

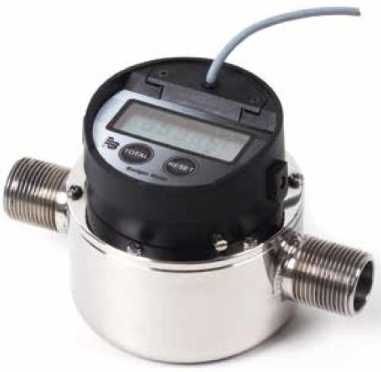

Модель М25 в корпусе из нержавеющей стали с регистратором ILR

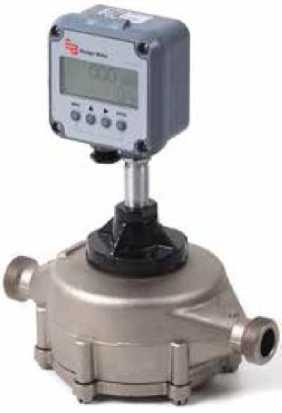

Модель М120 в никелированном корпусе с регистратором ER-500

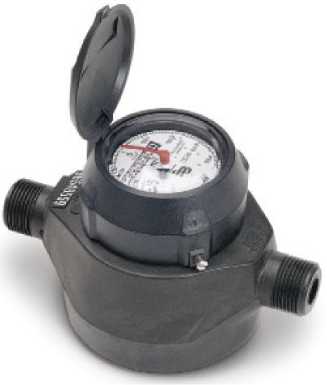

Модель М25 в пластиковом корпусе с механическим регистратором

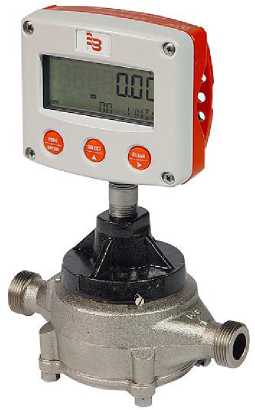

Модель М35 в никелированном корпусе с регистратором F-series
Место установки заводской
пломбы

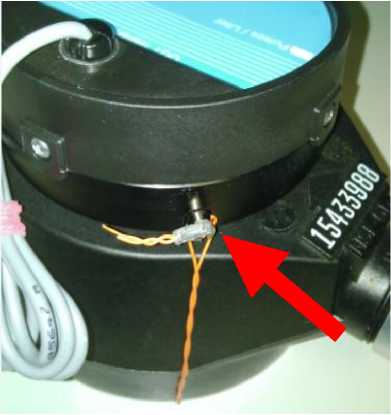

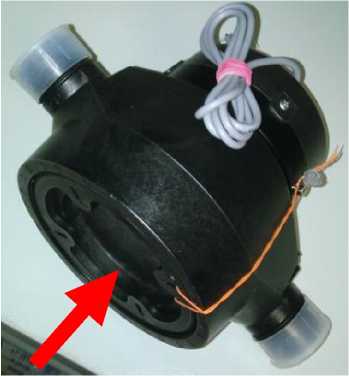

Рисунок 2 - Место установки заводской пломбы
Рисунок 1 - Общий вид расходомеров
показано на рисунке 2.

Место нанесения знака поверки (в виде наклейки) показано на рисунке 3.

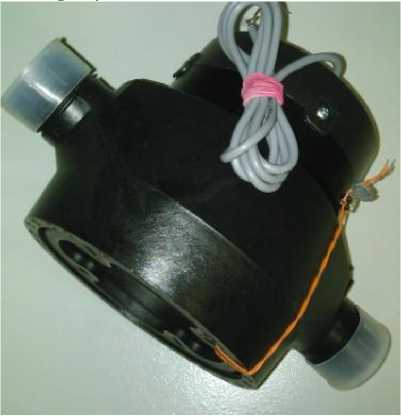

Рисунок 3 - Место нанесения знака поверки.
аблица 4
|
Наименование |
Обозначение |
Кол-во |
|
Расходомер с качающимся диском Badger Meter Recordall (RCDL) |
1 шт | |
|
Руководство по эксплуатации |
1экз | |
|
ГСИ. Расходомеры с качающимся диском Badger Meter Recordall (RCDL).Методика поверки |
МП 2550-0282-2017 |
1экз |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для модели | |||||
|
Модель |
М25 |
М35 |
М40 |
М70 |
М120 |
М170 |
|
Диаметр условного прохода (Ду), мм |
15 и 20 |
20 |
25 |
40 |
50 | |
|
Диапазон измерений |
от 1 до |
от 2 до |
от 2 до |
от 4 до |
от 8 до |
от 8 до |
|
расхода, дм3/мин |
100 |
132 |
160 |
265 |
454 |
643 |
|
Наименование характеристики |
Значение характеристики для модели |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема, % |
±1,5 |
Таблица 3 - Основные технические характеристики
|
Модель |
М25 |
М35 |
М40 |
М70 |
М120 |
М170 |
|
пластик, | ||||||
|
бронза, никелиро- |
бронза, |
пластик, | ||||
|
Материал корпуса |
ванная бронза, |
никелированная |
нержавеющая |
бронза, никелированная бронза | ||
|
нержавеющая |
бронза |
сталь | ||||
|
сталь | ||||||
|
Напряжение питания электронных блоков: - встроенная Li батарея, В |
3 | |||||
|
- от сети | ||||||
|
переменного тока |
от 110 до 230 | |||||
|
частотой 50±1Гц, В | ||||||
|
Диапазон | ||||||
|
динамической |
от 1 до 700 | |||||
|
вязкости измеряемой | ||||||
|
среды, мПа •с | ||||||
|
Диапазон температур измеряемой среды в | ||||||
|
зависимости от | ||||||
|
материала | ||||||
|
измерительной камеры, °С | ||||||
|
полифениленоксид |
от 0 до |
от 0 до +50 |
от 0 до +50 |
от 0 до | ||
|
PPO |
+50 |
+50 | ||||
|
жидкокристаллическ |
от 0 до |
от 0 до +120 | ||||
|
ий полимер Vectra |
+120 | |||||
|
Давление измеряемой среды, МПа, не более |
1,6 | |||||
|
Диапазон температуры окружающего воздуха, °С |
от - |
10 до +50 | ||||
|
Габаритные размеры, мм, не более: | ||||||
|
- длина |
190 |
230 |
270 |
270 |
321 |
387 |
|
- ширина |
122 |
133 |
151 |
184 |
223 |
240 |
|
- высота |
265 |
270 |
290 |
310 |
323 |
349 |
|
Модель |
М25 |
М35 |
М40 |
М70 |
М120 |
М170 |
|
Масса, кг, не более |
5,8 |
2,7 |
7 |
5,5 |
10,5 |
13,6 |
|
Средний срок службы, лет |
10 | |||||
|
Средняя наработка до отказа, ч |
30000 | |||||
