Номер по Госреестру СИ: 68222-17
68222-17 Системы мониторинга параметров изоляции кабельных линий
(серии "CPDA")
Назначение средства измерений:
Системы мониторинга параметров изоляции кабельных линий серии «CPDA» (далее по тексту - системы) предназначены для измерений амплитуды повторяющихся частичных разрядов при диагностировании кабельных линий с различным типом высоковольтной изоляции.
Внешний вид.
Системы мониторинга параметров изоляции кабельных линий
Рисунок № 1
Внешний вид.
Системы мониторинга параметров изоляции кабельных линий
Рисунок № 2
Внешний вид.
Системы мониторинга параметров изоляции кабельных линий
Рисунок № 3
Внешний вид.
Системы мониторинга параметров изоляции кабельных линий
Рисунок № 4
Общие сведения
Дата публикации - 20.10.2022
Срок свидетельства - 07.08.2027
Номер записи - 159858
ID в реестре СИ - 382258
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии "CPDA", CPDA-15, серии "CPDA" мод. "CPDA-60", серии "CPDA" мод. "CPDA-15", серии "CPDA", Нет модификации, мод. СPDA-15, CPDA15, CPDA-60, CPDA-30, CPDA-15, CPDA мод. "CPDA-15", CPDA 60, CPDA 30, CPDA -30, CPDA -15, CPDA, "CPDA-30", "CPDA" модификации "CPDA-15", "CPDA" модификации "CDPA-15",
Производитель
Изготовитель - Общество с ограниченной ответственностью "Димрус" (ООО "Димрус")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 230
Выдано извещений - 4
Кол-во периодических поверок - 149
Кол-во средств измерений - 88
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 4298 дн.
Приказы РСТ, где упоминается данный тип СИ
№2636 от 2022.10.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№1692 от 2017.08.07 Об утверждении типов средств измерений
№1373 от 2022.06.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (24)
Наличие аналогов СИ: Системы мониторинга параметров изоляции кабельных линий (серии "CPDA")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Димрус" (ООО "Димрус")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68222-17 07.08.2027 |
Системы мониторинга параметров изоляции кабельных линий, серии "CPDA" Общество с ограниченной ответственностью "Димрус" (ООО "Димрус") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
94270-24 27.12.2029 |
Датчики, ОПНД Общество с ограниченной ответственностью "Димрус" (ООО "Димрус") (РОССИЯ г. Пермь) |
ОТ МП |
4 года |
|
95160-25 10.04.2030 |
Приборы универсальные испытательные, TD-Tester Общество с ограниченной ответственностью "Димрус" (ООО "Димрус") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Системы мониторинга параметров изоляции кабельных линий (серии "CPDA")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 7 | 2 | 5 | 0 | 7 | 2 | 5 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 1 | 1 | 2 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИТЦ УРАЛЭНЕРГОИНЖИНИРИНГ" (RA.RU.312863) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 7 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 54 | 26 | 20 | 0 | 41 | 23 | 18 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 10 | 1 | 0 | 9 | 0 | 10 | 0 | 9 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 0 | 9 | 0 | 8 | 0 | 8 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 28 | 4 | 1 | 27 | 1 | 23 | 1 | 22 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦМ" (RA.RU.310581) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 2 | 3 | 0 | 5 | 2 | 3 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 30 | 12 | 10 | 20 | 0 | 30 | 10 | 20 | |
| ООО ИЦ МИТ (RA.RU.312147) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ДИМРУС" (RA.RU.314567) | 9 | 3 | 2 | 7 | 0 | 9 | 2 | 7 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы мониторинга параметров изоляции кабельных линий (серии "CPDA")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
7811 | 8498 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11000 | 8498 |
|
ФБУ Пермский ЦСМ Пермский край |
2951 | 8498 |
|
ФБУ Коми ЦСМ Республика Коми |
10639 | 8498 |
|
ФБУ УРАЛТЕСТ Свердловская область |
8363 | 8498 |
Программное обеспечение
Встроенное программное обеспечение (cpda.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования системы. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем предприятием-изготовителем и не может быть изменена пользователем. Конструкция «CPDA» исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО «CPDA» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для сбора информации с системы, хранения и представления пользователю в удобном виде.
Внешнее ПО не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
cpda.sim |
|
Номер версии (идентификационный номер) встроенного ПО |
Версия 1.4 и выше |
|
Идентификационное наименование внешнего ПО |
CPDA.exe |
|
Номер версии (идентификационный номер) внешнего ПО |
Версия 2.0 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель блока обработки информации - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам мониторинга параметров изоляции кабельных линий серии «CPDA»ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1 Общие требования;
ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов;
ТУ 4226-090-60715320-2016 Системы мониторинга параметров изоляции кабельных линий серии «CPDA». Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Димрус» (ООО «Димрус»)ИНН 5902855878
Адрес: 614500, Российская Федерация, Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки, въезд Шоссейный, д. 2, офис 2215
Телефон: 8 (342) 212 23 18
Факс: 8 (342) 212 84 74
E-mail: dimrus@dimrus.ru http://www.dimrus.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437 55 77
Факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия системы основан на использование маломощного источника постоянного напряжения для зарядки емкости кабельной линии, с последующей разрядкой на землю через индуктивность большого значения. Возникающие при этом резонансные колебания имитируют переменное напряжение, частота которого определяется соотношением емкости кабельной линии и индуктивности дополнительной катушки.
Системы мониторинга параметров изоляции кабельных линий «CPDA» выпускаются в следующих модификациях: «CPDA-15», «CPDA-30», «CPDA-60», «CPDA-120», которые отличаются напряжением высоковольтного источника.
Функционально система состоит из высоковольтного источника, высоковольтного конденсатора, блока обработки данных, измерительных кабелей. Составные части системы заключены в стальные корпуса, предназначенные для защиты электронных плат от механических повреждений, предохранения от воздействия электромагнитного излучения, пыли, водяных струй.
Управление системой осуществляется при помощи органов управления на блоке обработки информации и программного обеспечения, устанавливаемого на персональный компьютер.
Питание системы универсальное - от питающей сети и встроенного аккумулятора.
На боковой панели блока обработки данных расположены разъемы для подключения датчика, разъем для подключения стандартного кабеля USB и сетевого кабеля - для подзарядки аккумулятора.
При регистрации в памяти системы сохраняется дата, время и диапазон значений сигналов частичных разрядов. Считывание журнала сигналов, а также измерение производится по команде от системы. Считывание журнала и измерение сигналов частичных разрядов может проводиться как автоматически, с определенным периодом, так и вручную.
На передней панели блока обработки информации расположены органы управления высоковольтной частью системы.
Системы предназначены для работы в условиях научных центров, лабораторий, производственных цехов и в полевых условиях.
Общий вид систем с указанием мест пломбировки приведён на рисунках 1,2,3,4.
Место нанесения знака поверки

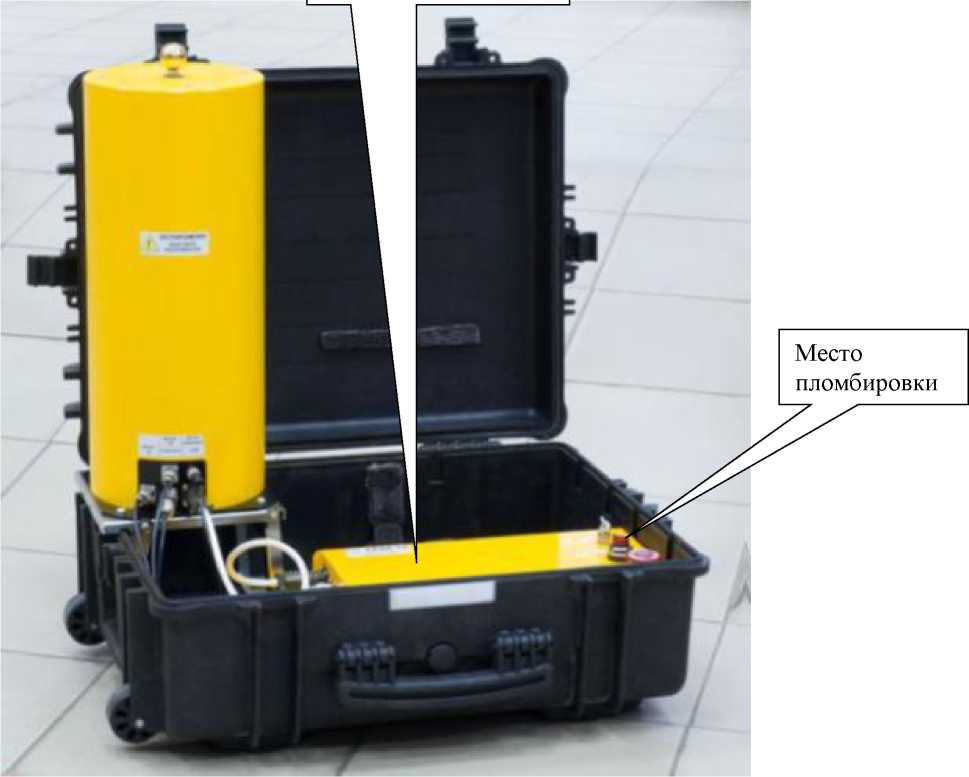

Рисунок 1 - Общий вид системы мониторинга параметров изоляции кабельных линий серии «CPDA-15»

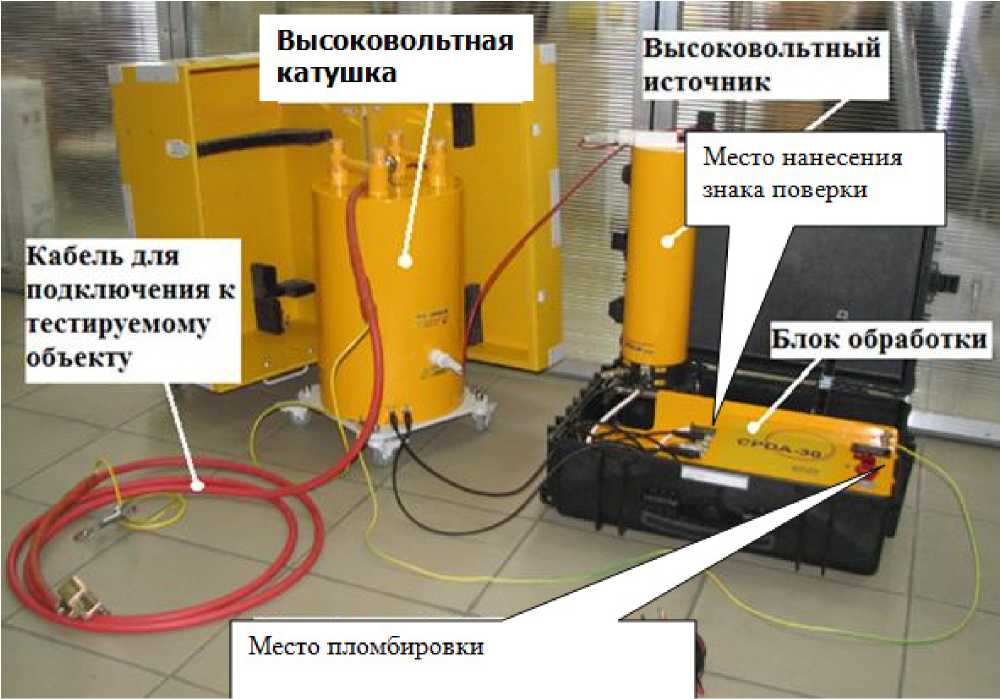

Рисунок 2 - Общий вид системы мониторинга параметров изоляции кабельных линий серии «CPDA-30»
Система «CPDA-60»
в развёрнутом виде
знака поверки
—1--- Г*
пломбировки
Место
Место нанесения

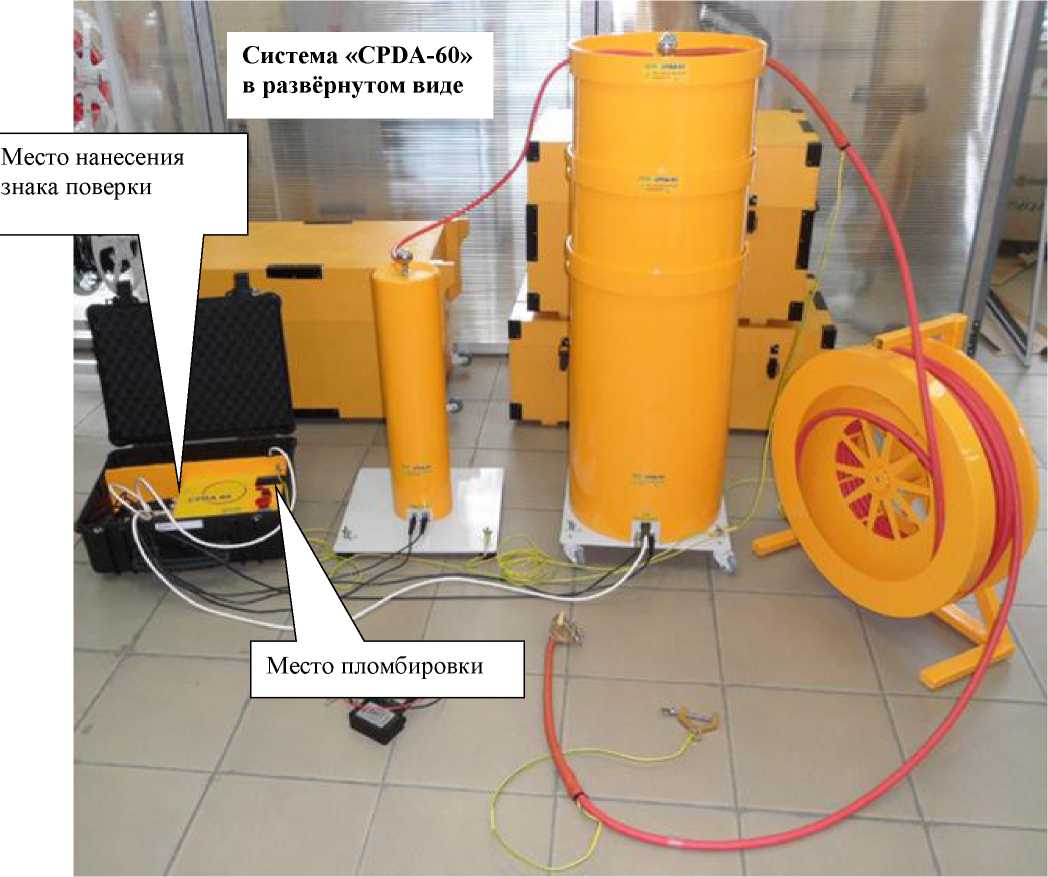

Рисунок 3 - Общий вид системы мониторинга параметров изоляции кабельных линий «CPDA-60»

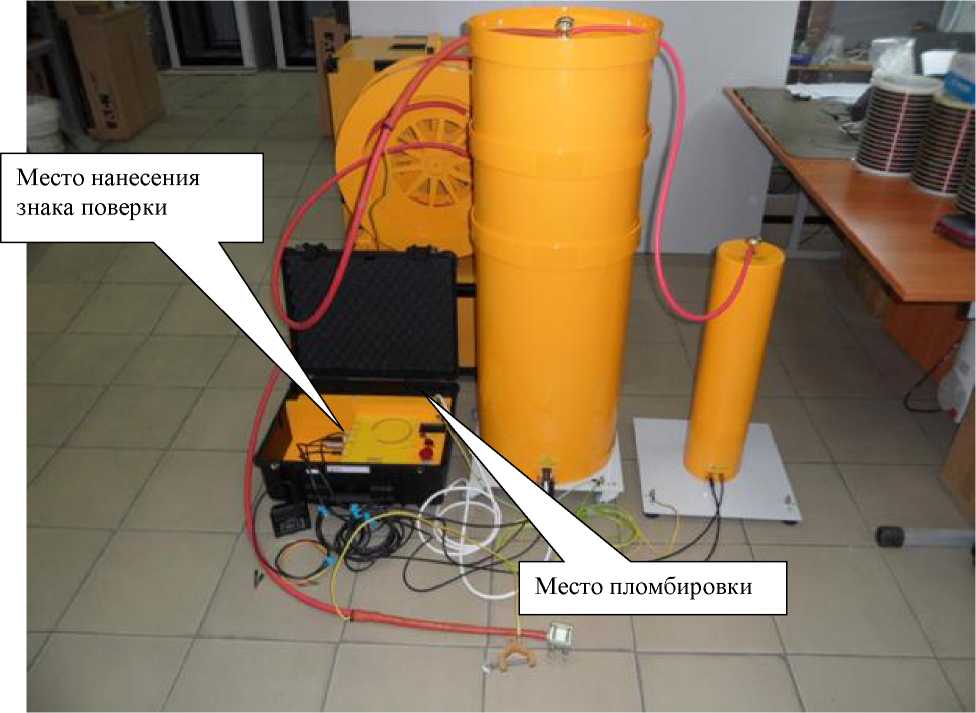

Рисунок 4 - Общий вид системы мониторинга параметров изоляции кабельных линий серии «CPDA-120»
Таблица 4 - Комплектность
|
Наименование |
Количество | |||
|
«CPDA-15» |
«CPDA-30» |
«CPDA-60» |
«CPDA-120» | |
|
Система контроля изоляции кабельных линий серии «CPDA» в составе: | ||||
|
- блок обработки данных |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
- высоковольтный источник |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
- высоковольтная катушка |
- |
1 шт. |
1 шт. |
1 шт. |
|
Комплект соединительных кабелей |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
|
Диск с ПО «CPDA» |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Формуляр |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений максимальной амплитуды напряжения повторяющихся частичных разрядов в диапазоне частот от 150 до 5000 кГц, В |
от 1 до 6 |
|
Пределы допускаемой относительной погрешности измерений максимальной амплитуды напряжения повторяющихся частичных разрядов в диапазонах частот, %:
|
±50 ±25 |
|
Время установления рабочего режима, мин, не более |
1 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания встроенных | |
|
аккумуляторов, заряжаемых от сети переменного | |
|
тока: |
220 |
|
- номинальное напряжение переменного тока, В |
50 |
|
- номинальная частота переменного тока, Г ц | |
|
Габаритные размеры, мм: | |
|
а) «CPDA-15»: | |
|
блок обработки данных | |
|
- высота |
72 |
|
- ширина |
120 |
|
- длина |
80 |
|
высоковольтный источник | |
|
- высота |
100 |
|
- диаметр |
30 |
|
б) «CPDA-30»: | |
|
блок обработки данных | |
|
- высота |
72 |
|
- ширина |
120 |
|
- длина |
80 |
|
высоковольтный источник | |
|
- высота |
100 |
|
- диаметр |
30 |
|
высоковольтная катушка | |
|
- высота |
120 |
|
- диаметр |
80 |
|
Наименование характеристики |
Значение |
|
в) «CPDA-60»: блок обработки данных |
72 |
|
- высота | |
|
- ширина |
120 |
|
- длина |
80 |
|
высоковольтный источник | |
|
- высота |
120 |
|
- диаметр высоковольтная катушка |
30 |
|
- высота |
120 |
|
- диаметр г) «CPDA-120»: |
80 |
|
блок обработки данных |
80 |
|
- высота | |
|
- ширина |
120 |
|
- длина |
72 |
|
высоковольтный источник | |
|
- высота |
150 |
|
- диаметр высоковольтная катушка |
30 |
|
- высота |
170 |
|
- диаметр |
90 |
|
Масса, кг - «CPDA-15»: | |
|
блок обработки данных |
16 |
|
высоковольтный источник |
50 |
|
- «CPDA-30»: блок обработки данных |
16 |
|
высоковольтный источник |
50 |
|
высоковольтная катушка - «CPDA-60»: |
77 |
|
блок обработки данных |
16 |
|
высоковольтный источник |
50 |
|
высоковольтная катушка - «CPDA-120»: |
77 |
|
блок обработки данных |
19 |
|
высоковольтный источник |
50 |
|
высоковольтная катушка |
80 |
|
Количество каналов измерения частичных разрядов |
1 |
|
Режим работы |
В повторном режиме с |
|
продолжительностью включения 8 | |
|
часов и продолжительностью отключения 12 часов (время, необходимое для подзарядки | |
|
аккумуляторов) | |
|
Условия эксплуатации: | |
|
от -20 до +45 |
|
более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, часов, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
