Номер по Госреестру СИ: 68296-17
68296-17 Установки для поверки систем лазерной центровки
(PRUFTECHNIK)
Назначение средства измерений:
Установки для поверки систем лазерной центровки PRUFTECHNIK (далее по тексту -установки) предназначены для поверки и калибровки систем лазерной центровки PRUFTECHNIK.
Аналитический паспорт типа средства измерений
68296-17 — Установки для поверки систем лазерной центровки
PRUFTECHNIK
Фирма "Pruftechnik"
ГЕРМАНИЯ
МПИ: 2 года
Действует
3
организаций1
владельцев1
версий10
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
3
Организаций-поверителей
эффективное число: 2.3
1
Владельцев СИ
эффективное число: 1
2
Экземпляров СИ
по агрегатам владельцев / организаций
80%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
60%
Поверки юрлиц
доля в общем объёме
3 928 ₽
Средневзвешенная цена
медиана: 3 928 ₽
100%
Покрытие ценами
расчётный известный объём: 7 856 ₽
2 017,0 лет
Средний возраст парка
взвешено по годовому объёму
729 дн.
Наблюдаемый МПИ
по фактическим интервалам
4 400
Концентрация поверителей
HHI; доля топ-5: 100%
10 000
Концентрация владельцев
HHI; доля топ-5: 100%
4
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
5
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 10 поверок; пик пришёлся на 2022 год (4).
- Последний завершённый год показал снижение на 50% (2024 к 2022).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 0%.
- Рынок представлен 3 организациями; концентрация высокая (HHI 4400), доля топ-5 — 100%.
- В базе найдено 1 владельцев и 2 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 3 928 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 7 856 руб.
- Наблюдаемый средний интервал между поверками — около 729 дней; средний возраст парка по агрегатам организаций — 2 017,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2022 — 4
Долгосрочный CAGR: 0%
Активных версий: 1
Ценовой диапазон: 3 928–3 928 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 2 | 6 | 3,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 319f93ba-23e8-9bb0-bab0-ee0d79bdd6d6 | 68296-17 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Установки для поверки систем лазерной центровки
Рисунок № 1
Внешний вид.
Установки для поверки систем лазерной центровки
Рисунок № 2
Внешний вид.
Установки для поверки систем лазерной центровки
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 10.08.2022
Номер записи - 159940
ID в реестре СИ - 382340
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CALI-CHEK F, CALI-CHEK T, PRUFTECHNIK модификации Cali-Chek F, PRUFTECHNIK модификации Cali-Chek T
Производитель
Изготовитель - Фирма "Pruftechnik"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1714 от 2017.08.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Установки для поверки систем лазерной центровки (PRUFTECHNIK)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Pruftechnik"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50859-12 17.08.2017 |
Анализаторы вибрации, VIBXPERT, VIBSCANNER, VIBROWEB, SMARTSCANNER, VIBRONET, SIGNALMASTER, VIBNODE Фирма "Pruftechnik" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
50861-12 17.08.2017 |
Преобразователи вибрации, VIBROTECTOR, VIBCODE, TIPTECTOR, VIB 6.1хх, VIB 6.2хх и мод. VIB 8.666 Фирма "Pruftechnik" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50862-12 17.08.2017 |
Виброметры, VIBROTIP и VIBREX Фирма "Pruftechnik" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
59754-15 06.02.2020 |
Системы вибродиагностики беспроводные, VIBCONNECT RF Фирма "Pruftechnik" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68296-17 10.08.2022 |
Установки для поверки систем лазерной центровки, PRUFTECHNIK Фирма "Pruftechnik" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Кто поверяет Установки для поверки систем лазерной центровки (PRUFTECHNIK)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Установки для поверки систем лазерной центровки (PRUFTECHNIK)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосят на титульный лист паспорта установок типографским способом, а так же на основание методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам для поверки систем лазерной центровки PRUFTECHNIKТехническая документация фирмы-изготовителя
Поверка
Поверка осуществляется по документу МП № 203-29-2016 «Установки для поверки систем лазерной центровки PRUFTECHNIK. Методика поверки», утвержденному ФГУП «ВНИИМС» 2 ноября 2016 г.Основные средства поверки:
- машина трехкоординатная измерительная UPMC CARAT 850 (рег. № 16579-02);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «PRUFTECHNIK», Германия
Адрес: Германия, D-85737, Ismaning, Oskar-Messter-StraBe 19-21
Телефон: +49 89 99616 0
Web-сайт: www.pruftechnik.com
E-mail: info@pruftechnik.com
Заявитель
Общество с ограниченной ответственностью «Прюфтехник»
(ООО «Прюфтехник»)
Адрес: Россия, 198097, Санкт-Петербург, пр. Стачек, д. 48, корп. 2
Телефон: +7 812 313 00 85, факс: +7 812 313 00 86
Web-сайт: www.pruftechnik.ru
E-mail: russia@pruftechnik.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: Россия, 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 495 437 55 77, факс: +7 495 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия установок модификаций CALI-CHEK F и CALI-CHEK T заключается в контролируемом перемещении подвижной части относительно неподвижной части. У
установок, имеющих встроенный угломер (модификации CALI-CHEK F и CALI-CHEK Ti) принцип действия основан также на вращении подвижной части с шагом 15°.
Установки для поверки систем лазерной центровки PRUFTECHNIK представляют собой механические устройства, предназначенные для поверки и калибровки систем лазерной центровки PRUFTECHNIK. На установки монтируется система лазерной центровки PRUFTECHNIK, которая предварительно подключается к персональному компьютеру (ПК), после этого проводится процедура поверки/калибровки системы лазерной центровки PRUFTECHNIK согласно соответствующей методике.
В зависимости от назначения установки выпускаются в следующих модификациях: CALI-CHEK F, CALI-CHEK T и CALI-CHEK Ti. Данные модификации различаются по типу совместимых систем лазерной центровки, измерительным диапазонам и проверяемым параметрам.
Модификация CALI-CHEK F (рисунок 1) предназначена для проверки параметров сенсоров, обладающих как одной, так и двумя измерительными плоскостями. Данная модификация состоит из квадратного металлического основания, на которое установлена подвижная площадка, а также вертикальная стойка со встроенным угломером.
Модификация CALI-CHEK T (рисунок 2) предназначена для проверки параметров сенсоров, обладающих только одной измерительной плоскостью. Данная модификация состоит из деревянного основания, на которое установлена V-образная металлическая основа с
подвижной прямоугольной площадкой.
Модификация CALI-CHEK Ti (рисунок 3) является упрощенной версией установки CALI-CHEK F и позволяет проверять только угловые параметры сенсоров, обладающих как одной, так и двумя измерительными плоскостями. Данная модификация состоит из квадратного металлического основания с вертикальной стойкой, в которую встроен угломер.
Положение и уровень установок устанавливаются при помощи регулируемых ножек у основания.
Опломбирование установок от несанкционированного доступа не предусмотрено.
Гь“
^PROFTECHNIK
CALI-CHEK F

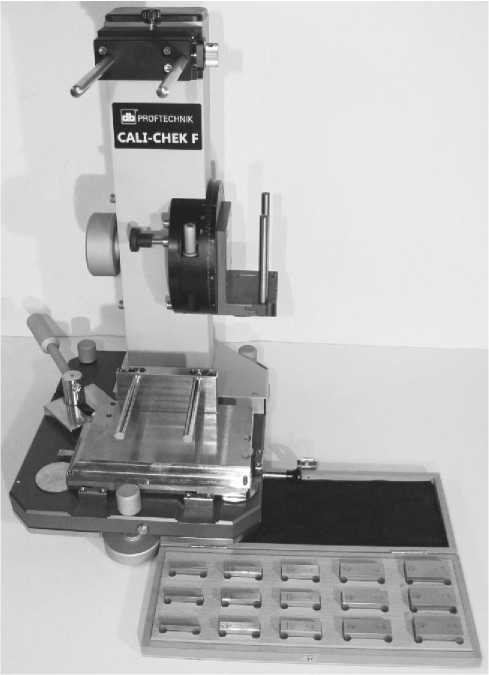

Рисунок 1 - Общий вид установок для поверки систем лазерной центровки PRUFTECHNIK
CALI-CHEK F

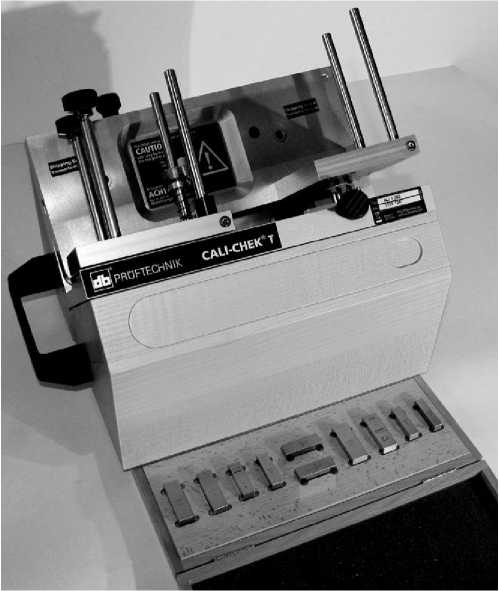

Рисунок 2 - Общий вид установок для поверки систем лазерной центровки PRUFTECHNIK CALI-CHEK T

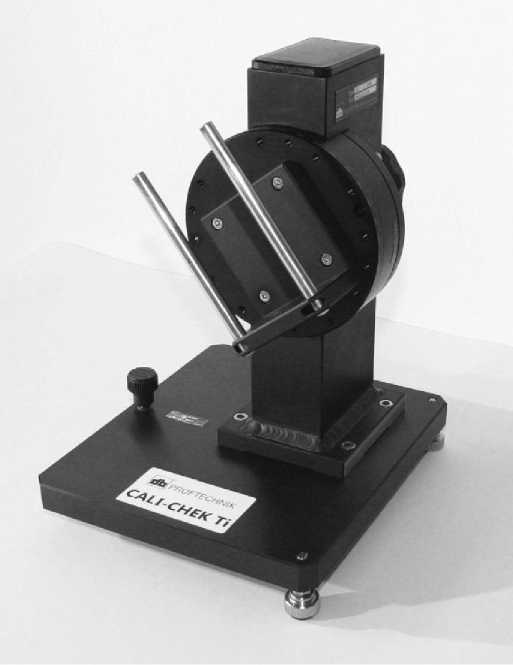

Рисунок 3 - Общий вид установок для поверки систем лазерной центровки PRUFTECHNIK
CALI-CHEK Ti
Программное обеспечение отсутствует.Таблица 4 -
|
Наименование |
Обозначение |
Кол-во |
|
Установка для поверки систем лазерной центровки PRUFTECHNIK |
Модификация установки в соответствии с заказом |
1 шт. |
|
Меры длины концевые плоскопараллельные |
Опционально |
1 компл. |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП № 203-29-2016 |
1 экз. |
Таблица 1 - CALI-CHEK F
|
Характеристика |
CALI-CHEK F |
|
Отклонение от плоскостности E2, E3, E4, мм |
0,005 |
|
Суммарное отклонение от плоскостности E1, мм |
0,01 |
|
Отклонение от прямолинейности L1, L2, L3, мм |
0,01 |
|
Суммарное отклонение от прямолинейности L4, мм |
0,015 |
|
Отклонение от перпендикулярности W1 |
±0°6'55" |
|
Отклонение от перпендикулярности W2 |
±0°5'20" |
|
Допускаемое отклонение угла от номинального значения, ' |
±15 |
|
Габаритные размеры, мм, не более: - длина |
255 |
|
- ширина |
218 |
|
- высота |
421 |
|
Масса, кг, не более |
13,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +18 до +22 |
|
- относительная влажность воздуха, % |
от 40 до 80 |

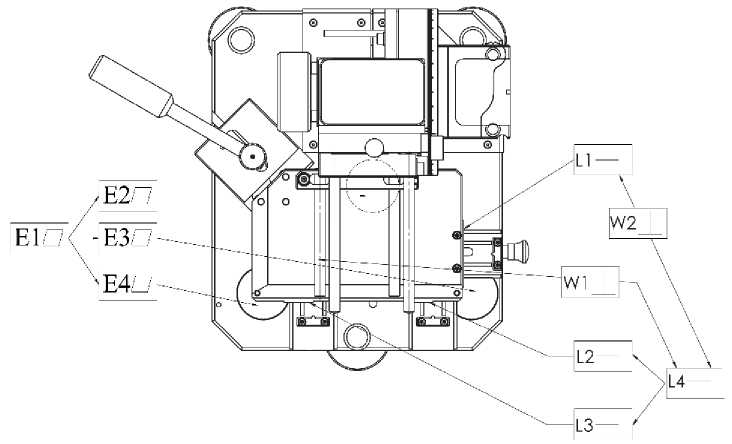

Рисунок 4 - Чертеж установки для поверки систем лазерной центровки PRUFTECHNIK
CALI-CHEK F. Вид сверху
Таблица 2 - CALI-CHEK T
|
Характеристика |
CALI-CHEK T |
|
Отклонение от плоскостности II, III, мм |
0,02 |
|
Суммарное отклонение от плоскостности I, мм |
0,02 |
|
Допускаемое отклонение от параллельности, между стойками IV и V, ° |
±0,015 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
345 |
|
- ширина |
240 |
|
- высота |
240 |
|
Масса, кг, не более |
14 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +18 до +22 |
|
- относительная влажность воздуха, % |
от 40 до 80 |

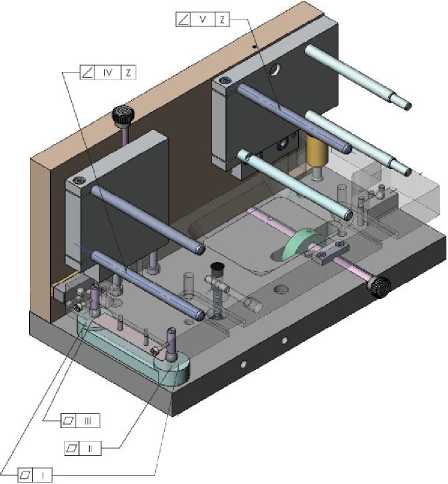

Рисунок 5 - Чертеж установки для поверки систем лазерной центровки PRUFTECHNIK CALI-CHEK T
Таблица 3 - CALI-CHEK Ti
|
Характеристика |
CALI-CHEK Ti |
|
Допускаемое отклонение угла между отверстиями от номинального |
±15 |
|
значения, ' | |
|
Габаритные размеры, мм, не более: | |
|
- длина |
218 |
|
- ширина |
193 |
|
- высота |
289 |
|
Масса, кг, не более |
4,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +18 до +22 |
|
- относительная влажность воздуха, % |
от 40 до 80 |

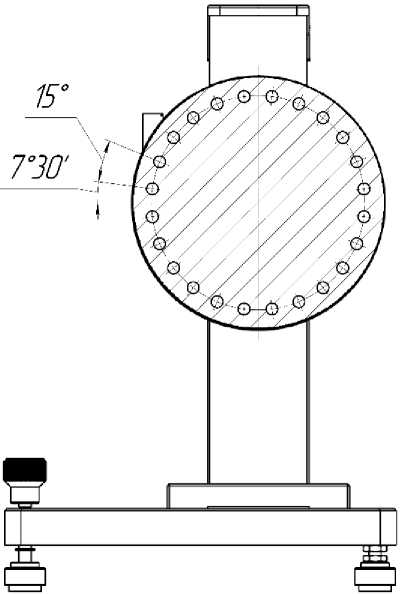

Рисунок 6 - Чертеж установки для поверки систем лазерной центровки PRUFTECHNIK CALI-CHEK Ti. Вид спереди
