Номер по Госреестру СИ: 68512-17
68512-17 Хроматографы ионные
(Dionex Integrion и Dionex Integrion RFIC)
Назначение средства измерений:
Хроматографы ионные Dionex Integrion и Dionex Integrion RFIC (далее - хроматографы) предназначены для измерения содержания компонентов ионной природы (анионов и катионов), а также соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины, углеводы, аминокислоты, фенолы и др.) и других неорганических и органических соединений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Dionex Integrion и Dionex Integrion RFIC
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "ПСК ФАРМА" | Юридические лица | 3 | 5 | 1,67 |
| Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева», ИНН 7809022120 | Юридические лица | 2 | 8 | 4,00 |
| ФГУП "ПО "Маяк", ИНН 7422000795 | Юридические лица | 2 | 2 | 1,00 |
| ФГБУ «ИГ РАН» | Юридические лица | 2 | 2 | 1,00 |
| УНИИМ – филиал ФГУП «ВНИИМ им.Д.И.Мендлеева», ИНН 7809022120 | Юридические лица | 2 | 2 | 1,00 |
| УНИИМ - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева», ИНН 7809022120 | Юридические лица | 2 | 2 | 1,00 |
| юридическое лицо | Юридические лица | 1 | 2 | 2,00 |
| РУСВИНИЛ ООО | Юридические лица | 1 | 2 | 2,00 |
| АО "Сибирский химический комбинат", ЦЗЛ МФР | Юридические лица | 1 | 1 | 1,00 |
| ООО "РУСВИНИЛ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "АВРОРА СЕРВИС" | Юридические лица | 1 | 1 | 1,00 |
| АО "Сибирский химический комбинат", ХМЗ | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 62aecb0d-dc34-f20d-e820-5b251d1fbbce | 68512-17 | 2022-11-30 | — | актуальная |
| cfd89f64-64eb-9f4f-1a5b-c4baf7a89646 | 68512-17 | 2022-11-29 | 2022-11-30 | архивная |
| e4caeccd-98fe-ea45-441d-bb0771aa99f1 | 68512-17 | 2020-05-07 | 2022-11-29 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Дата публикации - 30.11.2022
Срок свидетельства - 05.09.2022
Номер записи - 160173
ID в реестре СИ - 382573
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Dionex Integrion, Dionex Integrion RFIC, Хроматограф ионный Dionex Integrion RFIC, Хроматограф ионный Dionex Integrrion, Dionex Integrion и Dionex Integrion RFIC, Без модификации, Хроматограф илнный Integrion HPIC с кондуктометрич
Изготовитель - Фирма "Thermo Fisher Scientific Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок - 37
Выдано извещений - 0
Кол-во периодических поверок - 28
Кол-во средств измерений - 16
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
№1869 от 2017.09.05 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53682-13 27.04.2028 |
Системы термолюминесцентные дозиметрические, Harshaw модели 3500 Фирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
55895-13 23.11.2024 |
Спектрометры портативные, microPHAZIR Rx и microPHAZIR AG Фирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
66371-16 30.12.2021 |
Хроматографы жидкостные, Vanquish, Vanquish Flex Фирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68512-17 05.09.2022 |
Хроматографы ионные, Dionex Integrion и Dionex Integrion RFIC Фирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
44794-10 01.08.2015 |
Спектрометры рентгеновские энергодисперсионные, ARL QUANT'X Фирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИЦПВ" (RA.RU.311409) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 2 | 4 | 0 | 3 | 2 | 1 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 14 | 2 | 2 | 12 | 0 | 14 | 2 | 12 | |
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| АО "СХК" (0161) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
6073 | 5324 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4279 | 5324 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6137 | 5324 |
|
ФБУ Томский ЦСМ Томская область |
4806 | 5324 |
Программа Chromeleon™ используется для управления прибором Dionex Integrion и для сбора и обработки данных.
Доступны два режима управления: автоматический, при котором создается список команд, которые должны быть выполнены в хронологическом порядке, и прямое управление, при котором можно управлять в наборе панелей.
Вкладки в наборе панелей предоставляют доступ к состоянию и управлению функциями для каждого компонента системы (насос, детектор, генератор элюента и т.д.). Основная панель (Chromeleon console) включает информацию о подключенных к ПО хроматографах, их состоянии, хроматограмму и панели управления. Панель Chromeleon studio включает обработку хроматограмм, математическую, статистическую, сравнительную, графическую и иную обработку и работу с результатами.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
Chromeleon 6.8 |
Chromeleon 7 |
Chromeleon 7 | |
|
Идентификационное наименование ПО |
Chromeleon | ||
|
Номер версии (идентификационный номер) ПО |
6.8 SR15 |
7.2 SR4 |
7.2 SR5 |
|
Цифровой идентификатор ПО |
977A272A |
E014CFF8 |
9DB47889 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 | ||
Защита программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует высокому уровню. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
наносится на титульный лист Инструкции методом компьютерной графики и на боковую панель прибора в виде наклейки.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам ионным серии Dionex Integrion и Dionex Integrion RFIC
Техническая документация фирмы-изготовителя
осуществляется по документу 009-07-17 «Хроматографы ионные Dionex Integrion и Dionex In-tegrion RFIC. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» «10» июля 2017 г.
Основные средства поверки:
- ГСО 7793-2000 состава нитрат-иона, массовая концентрация нитрат-ионов 1,00 мг/см3, относительная погрешность ±1%;
- ГСО 7775-2000 состава ионов натрия, массовая концентрация ионов натрия 1,00 мг/см3, относительная погрешность ±1%;
- кофеин по ФС 42-0249-07 (1,3,7-Триметил-1Н-пурин-2,6(3Н,7Н)-дион, C8H10N4O2, М.м. 194,19, содержание основного вещества не менее 99%).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на хроматограф как показано на рисунке 1.
Принцип действия ионных хроматографов основан на разделении ионов, содержащихся в анализируемой пробе, на хроматографической колонке и последующем их детектировании.
Хроматографы представляют собой моноблоки, внутри которых расположены: панель состояния прибора из светодиодов LED, отсек и емкости для элюента, термоизолированный отсек для размещения колонок и кранов для ввода пробы (до 2-х шт), отсек для размещения насоса и термоизолированный отсек для размещения кондуктометрического или электрохимического детектора и связанных с ними электролитических (например, подавитель фоновой электропроводности и устройство для удаления карбонатов) и прочих устройств, система RFID (радиочастотной идентификации) для идентификации и отслеживания различных расходных материалов (например, колонок).
Хроматографы могут комплектоваться, кроме встроенных кондуктометрических CD, электрохимических ED: диодно-матричными детекторами (PDA) и спектрофотометрическими детекторами (VWD) и масс-селективными детекторами. Эти детекторы устанавливаются в виде отдельных модулей. Хроматографы в защитном кожухе «Integral» могут быть размещены для эксплуатации в производственных условиях для непосредственного подключения в линию технологических потоков для контроля их состава и снабжены дополнительными блоками и приспособлениями для подачи и подготовки технологических проб.
Хроматографы управляются с помощью ПО Chromeleon и мобильного устройства (планшет с установленным мобильным приложением). Мобильное приложение обеспечивает прямое управление большинством функций системы Dionex Integrion
Хроматографы выпускаются в следующих модификациях: Dionex Integrion и Dionex In-tegrion RFIC
Dionex Integrion RFIC отличается наличием генератора элюента, электролитических устройств для очистки элюента и других устройств для безреагентной ионной хроматографии (RFIC).
Общий вид средства измерений представлен на рисунке 1.
Вид внутреннего устройства на рисунке 2.

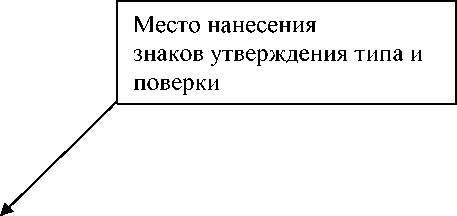

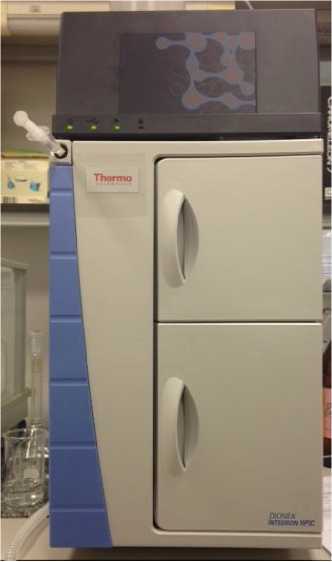

Рисунок 1 - Общий вид средства измерений Dionex Integrion Пломбирование хроматографов не предусмотрено.
Область для элюента
Картридж генератора элюента Dionex EGC (опция)
Мобильное устройство (опция)
Светодиоды состояния прибора
Дополнительные компоненты генератора элюента, расположенные позади дверци дисплея
Порт для ввода пробы
Отсек насоса
Отсек колонок и кранов
Отсек детектора (показаны кондуитом етрич еский детектор и подавитель фоновой электропроводности

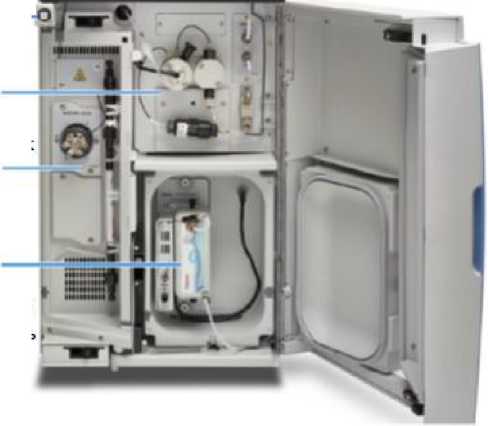

Рисунок 2 - Вид средства измерений Dionex Integrion RFIC с открытой дверкой (в комплектации с кондуктометрическим детектором и генератором элюента)
Таблица 4 - Комлпектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф ионный |
Dionex Integrion или Dionex Integrion RFIC |
1 шт. |
|
Программное обеспечение (установочный CD-диск с USB - лицензионным ключом для защиты информации от несанкционированного доступа) |
Chromeleon |
1 шт. |
|
Детекторы: Встроенный кондуктометрический CD Встроенный электрохимический детектор ED Модульный спектрофотометрический Модульный на диодной матрице Модульный масс-спектрометрический |
CD ED VWD PDA MSQ Plus, TSQ или QEx-active |
по заказу |
|
Г енератор элюента |
по заказу | |
|
Модуль для послеколоночной дериватизации |
Dionex PC10 |
по заказу |
|
Автосамплер |
AS-AP, AS-DV, AS-HV |
по заказу |
|
Защитный корпус |
Integral |
по заказу |
|
Модуль управления потоками проб |
SS |
по заказу |
|
Модуль автоматической подготовки проб |
SP (модификаций SP1, SP2 или SPx) |
по заказу |
|
Система RFID (радиочастотной идентификации) |
по заказу | |
|
Мобильное устройство (планшет) с установленным мобильным приложением |
по заказу | |
|
Электролитический подавитель фоновой электропроводности |
по заказу | |
|
Электролитическое устройство для очистки элюента |
по заказу | |
|
Устройство для удаления карбонатов |
по заказу | |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Методика поверки |
009-07-17 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Dionex Integrion, Dionex Integrion RFIC |
|
Уровень шумов нулевого сигнала детекторов, не более: | |
|
Кондуктометрический CD (элюент - вода, 1 мл/мин), См |
0,240-9 |
|
Электрохимический ED (элюент - 50 мМ NaOH, 0,25 мл/мин, Au-сменный электрод, интегрированная амперометрия, режим волны AAA, (pH, Ag/AgCl референсный электрод), Кл |
0,0540-9 |
|
Дрейф нулевого сигнала детекторов, не более: | |
|
Кондуктометрический CD, См/час |
2040-9 |
|
Электрохимический ED (элюент - 50 мМ NaOH, 0,25 мл/мин, Au-сменный или полируемый электрод, интегрированная амперометрия, режим волны AAA, (pH, Ag/AgCl референсный электрод), Кл/час |
6040-9 |
|
Наименование характеристики |
Dionex Integrion, Dionex Integrion RFIC |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала детекторов хроматографа, %: | |
|
- по времени удерживания (Кондуктометрический CD детектор) |
0,1 |
|
- по времени удерживания (Электрохимический ED детектор) |
1,0 |
|
- по площади пика (Кондуктометрический CD детектор) |
0,5 |
|
- по площади пика (Электрохимический ED детектор) |
3,0 |
|
Пределы допускаемого относительного изменения выходного сигнала хроматографа (по площади пика) за 8 часов непрерывной работы, % |
3,0 |
|
Диапазон скорости элюента, мл/мин |
от 0 до 24,4* (с шагом 0,001) |
|
Точность скорости потока, не более, % |
0,1 |
|
Диапазон давления, МПа |
От 0 до 41 |
|
Примечание: *штатно поставляется аналитическая головка насоса, с диапазоном от 0 до 10,0 мл/мин (с шагом 0,001). Если необходима скорость потока более 10 мл/мин, требуется смена головки насоса c аналитической на полу-препаративную, согласно РЭ. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 253 |
|
- частота переменного тока, Гц |
от 49 до 52 |
|
Потребляемая мощность, В • А, не более |
1750 |
|
Габаритные размеры, мм, не более: -высота |
625 |
|
-ширина |
300 |
|
-длина |
559 |
|
Масса, кг, не более |
41 |
|
Условия эксплуатации: о - температура окружающей среды, С |
от +4 до +40 |
|
-относительная влажность, % |
от 20 до 80 (без конденсации) |
|
-атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
8760 |
