Номер по Госреестру СИ: 68611-17
68611-17 Манометры деформационные показывающие
(PG-100D)
Назначение средства измерений:
Манометры деформационные показывающие PG - 100D предназначены для измерений избыточного давления в пневматических системах железнодорожных подвижных составов.
Внешний вид.
Манометры деформационные показывающие
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 12.09.2022
Номер записи - 160285
ID в реестре СИ - 382685
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СВК-15Г, Манометр МПУ3, Манометр Двухстрелочный PG-100D, Манометр Двухстрелочный PG-100D, Манометр PG-100D, Манометр PG-100D, Без модификации, PG-100D-12011, PG-100D-1201, PG-100D-102203, PG-100D,
Производитель
Изготовитель - Фирма "Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 530
Выдано извещений - 8
Кол-во периодических поверок - 527
Кол-во средств измерений - 210
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 409 дн.
Приказы РСТ, где упоминается данный тип СИ
№1921 от 2017.09.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Манометры деформационные показывающие (PG-100D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68611-17 Манометры деформационные показывающие (PG-100D) Фирма "Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH" (ГЕРМАНИЯ ) |
4042-15 Манометры избыточного давления и мановакуумметры показывающие железнодорожные (Нет данных) ОАО "Манотомь" (РОССИЯ г.Томск) |
Все средства измерений ОАО "Манотомь"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63067-16 |
Система измерительная стенда испытаний тормозных модулей и контейнеров, II58414/14 TopCo Фирма "Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64383-16 |
Система измерительная универсального испытательного стенда, II83979 Universal Фирма "Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68611-17 12.09.2022 |
Манометры деформационные показывающие, PG-100D Фирма "Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Манометры избыточного давления и мановакуумметры показывающие железнодорожные (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ДЦМ ДВОСТ (RA.RU.312767) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| МЦМ (RA.RU.312746) | 113 | 0 | 113 | 0 | 41 | 0 | 41 | |||
| ДЦМ СКАВ (516) | 16 | 0 | 16 | 2 | 16 | 0 | 16 | |||
| ООО «ТПЭЛ» (RA.RU.312958) | 207 | 0 | 207 | 1 | 195 | 0 | 195 | |||
| Северо-Кавказская железная дорога - филиал ОАО "РЖД" (RA.RU.312745) | 2 | 0 | 0 | 2 | 0 | 0 | 0 | |||
| Северо-Кавказская железная дорога - филиал ОАО "РЖД" (RA.RU.310555) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 16 | 8 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ДЦМ МОСК ЖД ОАО «РЖД» (RA.RU.310555) | 124 | 2 | 0 | 124 | 3 | 124 | 0 | 124 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ДЦМ С-КАВ ЖД ОАО «РЖД» (RA.RU.310555) | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Манометры избыточного давления и мановакуумметры показывающие железнодорожные (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Октябрьский центр метрологии - структурное подразделение Октябрьской железной дороги - филиала ОАО РЖД Санкт-Петербург |
317 | 317 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации и методом металлографии на шильдике манометра деформационного показывающего PG - 100D.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам показывающим PG - 100DГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация изготовителя Knorr - Bremse Systeme fur Schienenfahrzeuge GmbH, Германия
Поверка
Поверкаосуществляется по документу РТ-МП-4199-443-2017 «ГСИ. Манометры деформационные показывающие PG - 100D. Методика поверки», утвержденному ФБУ «Ростест-Москва», 31.05.2017 г.
Основные средства поверки:
калибратор-контроллер давления PPC4-A3,5Mf c диапазоном измерений и воспроизведением избыточного и абсолютного давления от 0 до 3,5 МПа, с допускаемой приведённой погрешностью ±0,015 % от диапазона, в режиме измерения давления и ±0,016 % от диапазона, в режиме воспроизведения давления (регистрационный номер в Федеральном информационном фонде 27758-08);
манометр грузопоршневой МП-60М с диапазоном измерений от 0,1 до 6 МПа, класса точности 0,05 (регистрационный номер в Федеральном информационном фонде 47334-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на манометр деформационный показывающий.
Заявитель
ООО «Кнорр - Бремзе Системы для Рельсового Транспорта»Юридический адрес: 119180, г. Москва, 2-ой Казачий переулок, д.4, стр.1 Фактический адрес: 127051, г. Москва, Большой Сухаревский переулок, д.21, стр.2
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: (495) 544-00-00
Принцип действия манометров деформационных показывающих PG - 100D основан на упругой деформации одновитковой трубчатой пружины. Под воздействием измеряемого избыточного давления деформация одновитковой трубчатой пружины преобразуется передаточным механизмом в угловое перемещение показывающей стрелки.
Конструктивно манометры деформационные показывающие PG - 100D представляют собой двухстрелочные приборы с двумя чувствительными элементами в виде одновитковых трубчатых пружин. Манометры деформационные показывающие PG - 100D изготавливаются с радиальными штуцерами.
Корпуса манометров показывающих PG - 100D выполнены в неразборном исполнении, таким образом, доступ внутрь прибора полностью исключен.

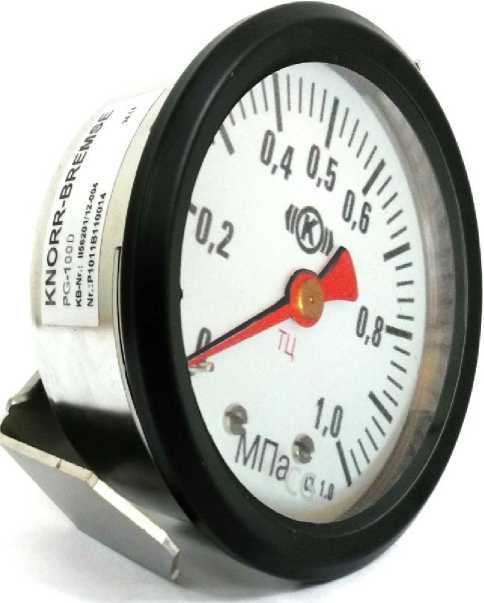

Рисунок 1 - Общий вид средства измерений
