Номер по Госреестру СИ: 68615-17
68615-17 Дозаторы дискретного действия весовые автоматические
(СВЕДА ДВС-301)
Назначение средства измерений:
Дозаторы дискретного действия весовые автоматические СВЕДА ДВС-301 (далее — средство измерений) предназначены для измерений массы.
Внешний вид.
Дозаторы дискретного действия весовые автоматические
Рисунок № 1
Внешний вид.
Дозаторы дискретного действия весовые автоматические
Рисунок № 2
Внешний вид.
Дозаторы дискретного действия весовые автоматические
Рисунок № 3
Внешний вид.
Дозаторы дискретного действия весовые автоматические
Рисунок № 4
Внешний вид.

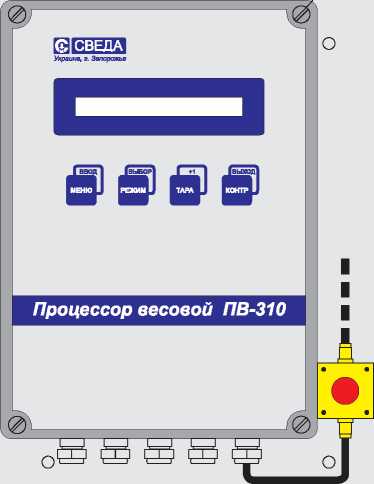

Дозаторы дискретного действия весовые автоматические
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.09.2022
Номер записи - 160289
ID в реестре СИ - 382689
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
СВЕДА ДВС-301, модификации СВЕДА ДВС-301-50-1, СВЕДА ДВС-301 мод.ДВС-301-50-1, СВЕДА ДВС-301, СВЕДА ДВС 301-50-1, Нет модификации, мод. СВЕДА ДВС-301-50-1, мод. СВЕДА ДВС-301-1000-1, ДВС301-50, ДВС301, ДВС-301-70-1, ДВС-301-500, ДВС-301-50-1, ДВС-301-50, ДВС-301-200, ДВС-301-1000, ДВС-301 -50-1, ДВС-301, ДВС 301-50-1, ДВС 301,
Производитель
Изготовитель - ООО НПФ "СВЕДА, ЛТД"
Страна - УКРАИНА
Населенный пункт - г.Запорожье
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 275
Выдано извещений - 0
Кол-во периодических поверок - 220
Кол-во средств измерений - 101
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1921 от 2017.09.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Дозаторы дискретного действия весовые автоматические (СВЕДА ДВС-301)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО НПФ "СВЕДА, ЛТД"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34054-07 01.04.2012 |
Весы вагонные, СВЕДА-ВВ ООО НПФ "СВЕДА, ЛТД" (УКРАИНА г.Запорожье) |
1 год | |
|
34055-07 01.04.2012 |
Весы автомобильные, СВЕДА-ВА ООО НПФ "СВЕДА, ЛТД" (УКРАИНА г.Запорожье) |
1 год | |
|
39444-08 01.01.2014 |
Весы конвейерные автоматические, СВЕДА ВК ООО НПФ "СВЕДА, ЛТД" (УКРАИНА г.Запорожье) |
ОТ |
1 год |
|
43955-10 01.04.2015 |
Дозаторы полуавтоматические для сыпучих материалов дискретного действия, ДВС-301 ООО НПФ "СВЕДА, ЛТД" (УКРАИНА г.Запорожье) |
ОТ |
1 год |
|
44043-10 01.04.2015 |
Весы бункерные автоматические, СВЕДА ВБА ООО НПФ "СВЕДА, ЛТД" (УКРАИНА г.Запорожье) |
ОТ |
1 год |
|
56794-14 06.03.2019 |
Дозаторы автоматические весовые непрерывного действия ленточные, СВЕДА ДВЛ ООО НПФ "СВЕДА, ЛТД" (УКРАИНА г.Запорожье) |
ОТ |
1 год |
|
68615-17 12.09.2022 |
Дозаторы дискретного действия весовые автоматические, СВЕДА ДВС-301 ООО НПФ "СВЕДА, ЛТД" (УКРАИНА г.Запорожье) |
ОТ |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Дозаторы дискретного действия весовые автоматические (СВЕДА ДВС-301)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 21 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 29 | 4 | 0 | 26 | 0 | 25 | 0 | 22 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 54 | 5 | 0 | 50 | 0 | 46 | 0 | 46 | |
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 4 | 0 | 0 | 0 | 4 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 32 | 0 | 32 | 0 | 24 | 0 | 24 | ||
| ООО "Южный Метрологический Центр" (РОСС RU.0001.310296) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 8 | 0 | 8 | 0 | 6 | 0 | 6 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 13 | 0 | 11 | 0 | 11 | 0 | 11 | |||
| ФБУ "ЦСМ в Липецкой области" (62) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "МЕДТЕХНИКА" (RA.RU.311218) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Дозаторы дискретного действия весовые автоматические (СВЕДА ДВС-301)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
4628 | 2125 |
|
ФБУ Курский ЦСМ Курская область |
1215 | 2125 |
|
ФБУ Липецкий ЦСМ Липецкая область |
642 | 2125 |
|
ФБУ Липецкий ЦСМ Липецкая область |
1181 | 2125 |
|
ФБУ Пензенский ЦСМ Пензенская область |
2701 | 2125 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на узле взвешивания и/или на электронном приборе, а также на титульные листы эксплуатационной документации способом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозаторам весовым дискретного действия автоматическим СВЕДА ДВС-301ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы»
ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки»
ТУ У 13627108.001-2001 «Дозаторы дискретного действия весовые автоматические СВЕДА ДВС-301»
Поверка
Поверкаосуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Основные средства поверки:
рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015;
весы неавтоматического действия (весы для статического взвешивания) соответствующие требованиям к контрольному прибору по 5.5 ГОСТ 8.523-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на пломбу согласно схеме пломбировки и свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью Научно-производственная фирма «СВЕДА, ЛТД» (ООО НПФ «СВЕДА, ЛТД»), Украина
Адрес: 69035, Украина, г. Запорожье, ул. Зои Космодемьянской, 3а.
Телефон/факс: +38 061 213-19-02
Web-сайт: sweda.com.ua
E-mail: sweda@sweda.com.ua
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7 (495) 437 55 77 / +7 (495) 437 56 66
Web-сайт: vniims.ru
E-mail: office@vniims.ru.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
На основе информации об измеренном значении массы в соответствии с предварительно заданной программой осуществляется автоматическое управление формированием дозы материала.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений представляет собой автоматический весовой дозатор дискретного действия по ГОСТ 8.610-2012 с регулированием выходной порции из питающего бункера и состоит из узла взвешивания и процессора весового ПВ-310.
Узел взвешивания включает в себя грузоприемное устройство, опирающееся на один тензорезисторный весоизмерительный датчик (далее — датчик), содержащее устройства зажима мешка и прижимы мешкодержателя, приводящиеся в движение пневмоцилиндром.
В составе средства измерений используются следующие датчики:
-
- M190 (изготовитель «Tecnicas de Electronica y Automatismos, S.A.» («UTILCELL»), Испания);
-
- PW6K (изготовитель Hottinger Baldwin Messtechnik GmbH, Германия);
-
- HLC (Госреестр 21177-13).
Процессор весовой ПВ-310 (изготовитель ООО НПФ «СВЕДА, ЛТД», Украина) включает в себя цепи питания, аналого-цифровой преобразователь сигнала датчика, микропроцессор обработки измерительной информации, энергонезависимое запоминающее устройство для хранения параметров настройки средства измерений и результатов взвешиваний, устройства коммутации, цифровые интерфейсы связи, клавиатуру управления средством измерений и жидкокристаллический дисплей, заключенные в пластмассовом корпусе.
В состав дозатора также входит устройство, прерывающее подачу.
Модификации средства измерений имеют обозначения вида СВЕДА ДВС 301-X-Y, где:
Х - наибольший предел (Max);
Y - тип устройства, прерывающего подачу, или питателя: 1 - секторная задвижка, 2 -задвижка баттерфляй, 3 - шнековый питатель, 4 - вибрационный питатель, 5 - ленточный питатель, 6 - секторный питатель.
Внешний вид средства измерений представлен на рисунке 1.
Рисунок 1 - Внешний вид средства измерений (пример)
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
пломбирования
Место
Рисунок 2 - Схема пломбировки процессора весового ПВ-310
Программное обеспечение:
Программное обеспечение (далее — ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве процессора весового.
Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам регулировки и настройки, а также измерительной информации, используются следующие средства:
-
- невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования производителя без изменения его идентификационных данных;
-
- пломбирование.
Уровень защиты программного обеспечения «Низкий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО * |
V2.23 и выше |
|
Цифровой идентификатор ПО |
— |
|
* Совместно с номером версии в одной строке отображается дата выхода ПО данной версии | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение класса точности по ГОСТ 8.610—2012 |
Ref(0,2) |
|
Класс точности по ГОСТ 8.610—2012* |
Х(0,2); Х(0,5); Х(1); Х(2) |
|
Наибольший предел Max, для модификаций: СВЕДА ДВС-301-W-Y |
10 |
|
СВЕДА ДВС-301-25-У |
25 |
|
СВЕДА ДВС-301-50-У |
50 |
|
СВЕДА ДВС-301-70-У' |
70 |
|
СВЕДА ДВСУ30'1-'1000-У |
1000 |
|
СВЕДА ДВСУ301-2000-У |
2000 |
|
Цена деления шкалы d, для модификаций: СВЕДА ДВС-301-^-Y |
20 |
|
СВЕДА ДВС-301-25-У |
20 |
|
СВЕДА ДВСУ01-50-Y |
50 |
|
СВЕДА ДВС-3,01-70-Y |
50 |
|
СВЕДА ДВС-30'1-'1000-У |
200 |
|
СВЕДА ДВС-301-2000-У |
500 |
|
* Класс точности Х(х) определяется при первичной поверке при испытании на материале, | |
|
для дозирования которого предназначено средство измерений |
(материал указывается на |
|
маркировочной табличке) | |
Таблица 3 - Минимально допустимое значение номинальной минимальной дозы Minfill, наименьший предел Min(Min = Minfill), согласно ГОСТ 8.610—2012, кг.
|
d, г |
Класс точности | |||
|
Х(0,2) |
Х(0,5) |
Х(1) |
Х(2) | |
|
20 |
6,66 |
2,66 |
1,34 |
0,34 |
|
50 |
25 |
6,65 |
3,35 |
1,65 |
|
200 |
100 |
40 |
20 |
6,6 |
|
500 |
250 |
100 |
50 |
25 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50±1 |
|
Среднее количество порций на дозу |
4 |
|
Габаритные размеры средства измерений, мм, не более | |
|
- высота |
4000 |
|
- ширина |
4000 |
|
- длина |
4000 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от -10 до +40 |
|
- относительная влажность, % |
до 85 включ. |
