Сведения о средстве измерений: 68746-17 Датчики весоизмерительные тензорезисторные

Номер по Госреестру СИ: 68746-17
68746-17 Датчики весоизмерительные тензорезисторные
(BGS, BGM)

Назначение средства измерений:
Датчики весоизмерительные тензорезисторные BGS, BGM (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый или цифровой измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.

сертификация программного обеспечения

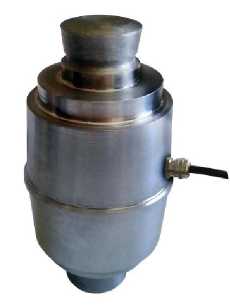

Внешний вид. Датчики весоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Внешний вид. Датчики весоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2
Внешний вид. Датчики весоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 3
Внешний вид. Датчики весоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 18.09.2027
Номер записи - 160431
ID в реестре СИ - 382831
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "BIGMA Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№288 от 2025.02.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)

№1670 от 2018.08.10 О переоформлении свидетельства об утверждении типа средства измерений № 68746 "Измерители-регуляторы температуры DIGITRACE" и внесении изменений в описание типа

№1950 от 2017.09.18 Об утверждении типов средств измерений

№1595 от 2018.07.27 О внесении изменений в описание типа на весы автомобильные электронные ВАТ

№1738 от 2018.08.21 О внесении изменений в описание типа на весы платформенные электронные ВЭП

№1739 от 2018.08.21 О внесении изменений в описание типа на весы вагонные электронные ВЖД

№1803 от 2020.11.06 об утверждении типа среств измерений

№2045 от 2022.08.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)

№500 от 2025.03.13 ПРИКАЗ_Об утверждении типов средств измерений (19)

№1502 от 2025.07.24 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 февраля 2025 г. № 288 «О внесении изменений в сведения об утвержденных типах средств измерений»

Наличие аналогов СИ: Датчики весоизмерительные тензорезисторные (BGS, BGM)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
68746-17 Датчики весоизмерительные тензорезисторные (BGS, BGM)
Фирма "BIGMA Messtechnik GmbH" (ГЕРМАНИЯ )
44780-10 Датчики весоизмерительные (МВ 150)
Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») (РОССИЯ Московская область, г.о. Люберцы, д.п. Красково)
68746-17 Датчики весоизмерительные тензорезисторные (BGS, BGM)
Фирма "BIGMA Messtechnik GmbH" (ГЕРМАНИЯ )
53673-13 Датчики весоизмерительные тензорезисторные (М)
ЗАО "Весоизмерительная компания "Тензо-М" (РОССИЯ пос.Красково)
68746-17 Датчики весоизмерительные тензорезисторные (BGS, BGM)
Фирма "BIGMA Messtechnik GmbH" (ГЕРМАНИЯ )
66556-17 Датчики весоизмерительные тензорезисторные (ТЕМ-251)
ООО "Инженерный центр "АСИ" (РОССИЯ г.Кемерово)

Все средства измерений ООО "Инженерный центр "АСИ"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
68746-17
18.09.2027
Датчики весоизмерительные тензорезисторные, BGS, BGM
Фирма "BIGMA Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики весоизмерительные тензорезисторные (ТЕМ-251)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики весоизмерительные тензорезисторные (ТЕМ-251)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным BGS, BGM

ГОСТ 8.631-2013 (OIML R 60:2000) Датчики весоизмерительные. Общие технические требования. Методы испытаний

ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы

Поверка

Поверка

осуществляется в соответствии с приложением В «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 от 0,01 % до 0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.


Изготовитель


BIGMA Messtechnik GmbH, Германия
Адрес: Hermanstr.15, 86150 Augsburg
Телефон (факс): + 49 15 175 801 163
Web-сайт: www.bigma-messtechnik.com,www.bigma.eu
E-mail: market@bigma.eu , market@bigma-messtechnik.com

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46 Телефон/факс: (495) 437 55 77 / (495) 437 56 66 Web-сайт: www.vniims.ru; E-mail: office@vniims.ru

Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - сжатие.

Внешний вид датчиков показан на рисунке 1.

Внешний вид. Датчики весоизмерительные тензорезисторные (ТЕМ-251), http://oei-analitika.ru
Внешний вид. Датчики весоизмерительные тензорезисторные (ТЕМ-251), http://oei-analitika.ru
Внешний вид. Датчики весоизмерительные тензорезисторные (ТЕМ-251), http://oei-analitika.ru

модификация BGS -M-B21-0

Внешний вид. Датчики весоизмерительные тензорезисторные (ТЕМ-251), http://oei-analitika.ru

модификация BGM -M-C12

модификация BGS -M-B21-T                 модификация BGS-M-A11-T

Рисунок 1 - Внешний вид модификаций датчиков весоизмерительных тензорезисторных BGS, BGM

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.

Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение:

Х - М - Н(К)(Р) - (L), где:

Х - тип датчика (BGS или BGM);

М - максимальная нагрузка, т;

Н -условное обозначение внутреннего сопротивления (А, В, С);

К - условное обозначение расположения кабельного ввода :

1 - по центру датчика;

2 - в верхней части датчика;

Р - исполнение устройства от проворачивания датчика:

1 - штифт;

2 - проточка на теле датчика;

L - условное обозначение формы:

T - прямой ; О - круглый.

Программное обеспечение отсутствует.


Таблица 3 -

Наименование

Обозначение

Количество

Датчик

1 шт.

Руководство по эксплуатации

1 экз.


приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

BGS

BGM

Класс точности по ГОСТ 8.631-2013 (OIMLR 60:2000)

C3

Максимальное число поверочных интервалов (/7max)

3000

Максимальная нагрузка (Emax), т

30; 50

5; 10

Минимальный поверочный интервал (vmin)

Emax / 10000

Минимальная статическая нагрузка (Emin), % от Emax

0

Предел допустимой нагрузки (Elim), % от Emax

150

Доля от пределов допускаемой погрешности весов (/^i.C)

0,7

Входное сопротивление, Ом

исполнение с индексом A

1000±20

исполнение с индексом B

700±15

исполнение с индексом C

350±10

Выходное сопротивление, Ом

исполнение с индексом A

1140±10

исполнение с индексом B

840±10

исполнение с индексом C

490±10

Выходной сигнал, мВ/В

2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

BGS

BGM

Предельные значения температуры,°С

от -50 до +50

Классификация по влажности

CH

Габаритные размеры, мм, не более:

высота

64

150

диаметр

98

77

Масса, не более, кг:

3,7
