Номер по Госреестру СИ: 68773-17
68773-17 Анализаторы рентгенофлуоресцентные портативные
(SciAps X Series)
Назначение средства измерений:
Анализаторы рентгенофлуоресцентные портативные SciAps X Series (далее по тексту -анализаторы) предназначены для измерений массовой доли химических элементов в металлах и сплавах по аттестованным методикам измерений.
Внешний вид.
Анализаторы рентгенофлуоресцентные портативные
Рисунок № 1
Внешний вид.
Анализаторы рентгенофлуоресцентные портативные
Рисунок № 2
Общие сведения
Дата публикации - 31.08.2022
Срок свидетельства - 25.09.2027
Номер записи - 160459
ID в реестре СИ - 382859
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Анализатор рентгенофлуоресцентный портативный SciAps X Series, Анализатор рентгенофлуоресцентный SciAps X Series мод. X- 200, Анализатор рентгенофлуоресцентный портативный SciAps X Series, X250, X200, X-200, X Series, Series Х200, Series, SciAps X50, SciAps X-200, SciAps X Series, модель Х200, SciAps X Series, модель XT250, SciAps X Series, модель X200, SciAps X Series X-200, SciAps X Series, SciAps X 200, -, "SciAps X Series",
Производитель
Изготовитель - Фирма "SciAps Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 744
Выдано извещений - 5
Кол-во периодических поверок - 501
Кол-во средств измерений - 402
Кол-во владельцев - 98
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2008 от 2017.09.25 Об утверждении типов средств измерений
№2159 от 2022.08.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (21)
Наличие аналогов СИ: Анализаторы рентгенофлуоресцентные портативные (SciAps X Series)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68773-17 Анализаторы рентгенофлуоресцентные портативные (SciAps X Series) Фирма "SciAps Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
70911-18 Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК") Общество с ограниченной ответственностью "Лазер-экспорт" (ООО "Лазер-экспорт") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Лазер-экспорт" (ООО "Лазер-экспорт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64624-16 13.07.2021 |
Спектрометры лазерные искровые эмиссионные, Laser-Z Фирма "SciAps Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68773-17 25.09.2027 |
Анализаторы рентгенофлуоресцентные портативные, SciAps X Series Фирма "SciAps Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 11 | 1 | 0 | 11 | 0 | 10 | 0 | 10 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 192 | 3 | 80 | 102 | 0 | 155 | 68 | 87 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 23 | 0 | 21 | 0 | 10 | 0 | 10 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 8 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 6 | 1 | 0 | 6 | 1 | 6 | 0 | 6 | |
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 18 | 1 | 16 | 2 | 10 | 0 | 10 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 22 | 1 | 0 | 22 | 1 | 22 | 0 | 22 | |
| ООО "АЗ Инжиниринг" (RA.RU.312199) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 171 | 12 | 69 | 102 | 0 | 150 | 63 | 87 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 25 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 16 | 2 | 1 | 15 | 0 | 13 | 1 | 12 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИВИМЕТ" (RA.RU.314313) | 35 | 4 | 1 | 34 | 0 | 35 | 1 | 34 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ГЕОМЕТРОЛОГИЯ" (RA.RU.314441) | 64 | 28 | 36 | 0 | 62 | 28 | 34 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 13 | 1 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ОТГ" (RA.RU.315052) | 23 | 8 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО ИЦ МИТ (RA.RU.312147) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7526 | 9877 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11442 | 9877 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11200 | 9877 |
|
ФБУ Пермский ЦСМ Пермский край |
7112 | 9877 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
15568 | 9877 |
Программное обеспечение
Управление работой анализаторов осуществляется с помощью встроенного программного обеспечения SciAps, предназначенного для обработки результатов измерений, настройки параметров работы анализатора, вывода данных на дисплей.
Также реализован обмен данными между анализатором и персональным компьютером посредством USB и Wi-Fi.
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SciAps |
|
Номер версии (идентификационный номер) ПО |
SciAps XRF v1.3.5-rc и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным портативным SciAps X Series
Техническая документация «SciAps Inc.», США
Поверка
Поверкаосуществляется по документу МП 023.Д4-17 «ГСИ. Анализаторы рентгенофлуоресцентные портативные SciAps X Series. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 26 января 2017 г.
Основные средства поверки:
- стандартный образец состава никеля ГСО 8570-2004
- стандартный образец состава сталей углеродистых и легированных типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г, 12Ч1МФ, 25Ч1МФ, 30ХН2МФА, 12МХ, В2Ф, ГСО 4165-91П, 2489-91П - 2497-91П (комплект СО УГ0-УГ9).
- стандартный образец состава мельхиора типа МНЖМц30-1-1 (комплект М35) ГСО 551-86П - 555-86П
- стандартный образец состава деформируемого сплава ВЖ175-ИД ГСО 10126-2012 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SciAps Inc.», США
5452 Aerospace Drive, Laramie, WY 82070
Телефон: +1 339 927 9455; Факс: +1 339 600 3038
Web-сайт: www.sciaps.com; E-mail: sales@sciaps.com
Заявитель
Общество с ограниченной ответственностью «Аурис» (ООО «Аурис») ИНН 7727172037
Адрес: 117198, г. Москва, Ленинский проспект, д. 113/1, офис 406В
Телефон: +7 (495) 926-26-12; E-mail: info@aurisgold.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия анализаторов основан на регистрации спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, создаваемое рентгеновской трубкой анализатора, взаимодействует с анализируемой пробой и вызывает вторичное излучение, спектр которого зависит от элементного состава.
Прибор работает на методике фундаментальных параметров.
Для более точного измерения массовой доли производителем в программу закладывается стандартный набор калибровок по алюминиевым, титановым, никелевым, медным, кобальтовым, нержавеющим, инструментальным, низколегированным металлам и сплавам. Для измерения не стандартных элементов (не входящих в базовые калибровки) требуются отдельное внесение данных элементов, что можно сделать дистанционно по запросу.
Анализаторы выполнены в виде портативного прибора, конструктивно состоящего из источника рентгеновского излучения (рентгеновская трубка), детектора, встроенной видеокамеры, автоматической системы защиты детектора, управляющей электроники, блока питания и сенсорного экрана управления.

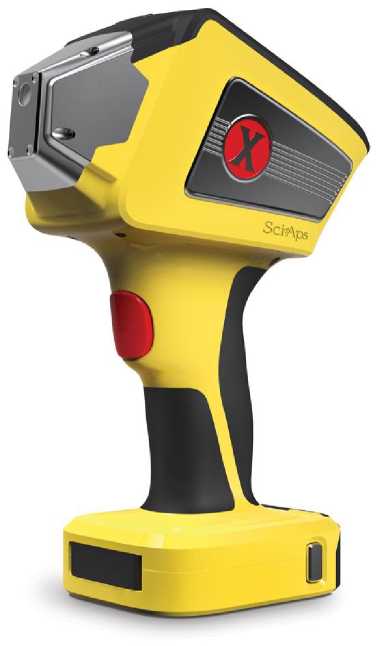

Общий вид анализаторов представлен на рисунке 1.

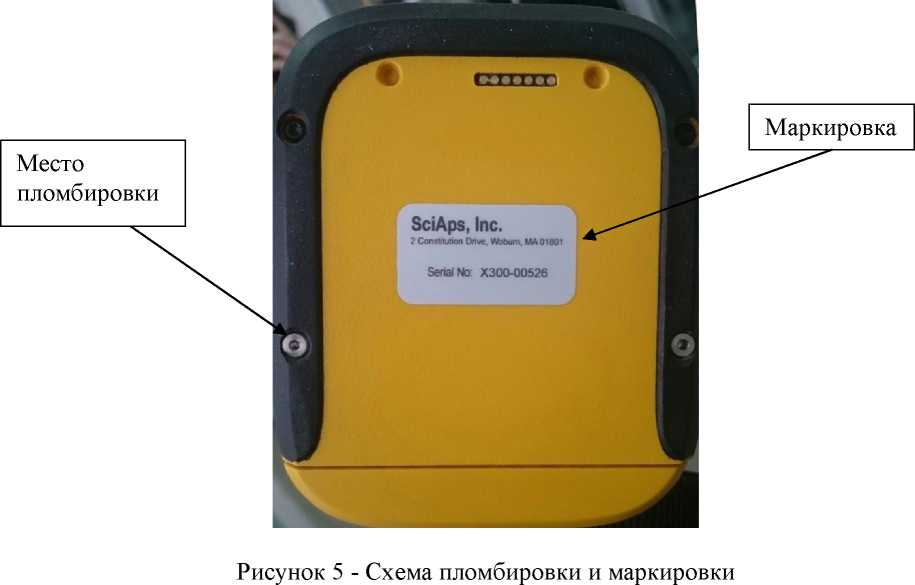

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид Анализаторов рентгенофлуоресцентных портативных SciAps X Series
Таблица 4
|
Наименование |
Количество, шт. |
|
Стандартная комплектация | |
|
Анализатор рентгенофлуоресцентный портативный SciAps X Series |
1 |
|
Переносной чемодан |
1 |
|
Проленовое окошко |
3 |
|
АКБ |
2 |
|
Зарядное устройство для АКБ |
1 |
|
Сетевой кабель для зарядного устройства |
1 |
|
Инструкция по эксплуатации на USB Flash drive |
1 |
|
Методика поверки МП 023.Д4-17 |
1 |
|
USB кабель |
1 |
|
Опциональное программное обеспечение и аксессуары | |
|
Переносной стенд |
- |
|
Аналитические программы для анализа почв, руд, пластиков, драгоценных металлов, баббитов и других материалов |
- |
|
Специализированное программное обеспечение на ПК для создания пользовательских эмпирических калибровок |
- |
|
Беспроводной принтер |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли, % |
от 0,05 до 100 |
|
Предел допускаемого среднеквадратического отклонения (СКО) значений результатов измерения массовой доли, %, не более |
1 |
|
Пределы допускаемой относительной погрешности измерений массовой доли, %: |
|
Наименование характеристики |
Значение |
|
В диапазоне: | |
|
- от 0,05 до 1,60 % включ., |
±20 |
|
- св. 1,60 до 5,80 % включ., |
±10 |
|
- св. 5,80 до 100 % |
±3 |
Таблица 3 - Основные технические характеристики
|
Диапазон показаний массовой доли, % |
от 0,001 до 100 |
|
Диапазон определяемых элементов |
от Mg (Z=12) до Pu (Z=94) |
|
Количество одновременно определяемых элементов |
до 36 |
|
Минимальное время экспозиции, с |
1 |
|
Минимальная продолжительность работы в автономном режиме, ч |
20 |
|
Условия эксплуатации: -температура, С° -относительная влажность, % |
от -20 до +50 от 30 до 90 |
|
Условия хранения: -температура, С° -относительная влажность, % |
от -40 до +60 от 30 до 90 |
|
Габаритные размеры, мм (ДхШхВ) |
185x267x115 |
|
Масса, вместе с установленной в прибор АКБ, г, не более |
1,5 кг |
