Номер по Госреестру СИ: 68832-17
68832-17 Измерители температуры волоконно-оптические распределенного типа
(DTS мод. Sensa Ultra)
Назначение средства измерений:
Измерители температуры волоконно-оптические распределенного типа DTS модели Sensa Ultra (далее по тексту - измерители или приборы) предназначены для измерений и регистрации температурного распределения по длине волоконно-оптического кабеля типа MMF50/125 в системах обнаружения утечек трубопроводов и резервуаров хранения сжиженного природного газа на объекте «Ямал СПГ», поселок Сабетта, Ямало-Ненецкий автономный округ.
Аналитический паспорт типа средства измерений
68832-17 — Измерители температуры волоконно-оптические распределенного типа
DTS мод. Sensa Ultra
Фирма "Sensor Highway Ltd."
СОЕДИНЕННОЕ КОРОЛЕВСТВО
МПИ: 4 года
Действует
1
организаций0
владельцев1
версий6
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
1
Организаций-поверителей
эффективное число: 1
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
3 928 ₽
Средневзвешенная цена
медиана: 3 928 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
10 000
Концентрация поверителей
HHI; доля топ-5: 100%
0
Концентрация владельцев
HHI; доля топ-5: 0%
1
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 6 поверок; пик пришёлся на 2017 год (6).
- Рынок представлен 1 организациями; концентрация высокая (HHI 10000), доля топ-5 — 100%.
- Средневзвешенная цена поверки — 3 928 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2017 — 6
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: 3 928–3 928 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 1e64f7f4-8b18-4f52-6ce4-62bdf9bca96b | 68832-17 | 2020-05-07 | — | актуальная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Измерители температуры волоконно-оптические распределенного типа
Рисунок № 1
Внешний вид.
Измерители температуры волоконно-оптические распределенного типа
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 160524
ID в реестре СИ - 382924
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DTS
Производитель
Изготовитель - Фирма "Sensor Highway Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2115 от 2017.10.05 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители температуры волоконно-оптические распределенного типа (DTS мод. Sensa Ultra)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68832-17 Измерители температуры волоконно-оптические распределенного типа (DTS мод. Sensa Ultra) Фирма "Sensor Highway Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
79753-20 Измерители распределенной температуры высокой чувствительности (КВСМ-1-О-ГИРТ-ММ) Закрытое акционерное общество "Геоптикс" (ЗАО "Геоптикс") (РОССИЯ г. Екатеринбург) |
Все средства измерений Фирма "Sensor Highway Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67271-17 14.04.2022 |
Измерители температуры волоконно-оптические распределенного, DTS мод. Sensa Ultra Фирма "Sensor Highway Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
68832-17 |
Измерители температуры волоконно-оптические распределенного типа, DTS мод. Sensa Ultra Фирма "Sensor Highway Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Кто поверяет Измерители температуры волоконно-оптические распределенного типа (DTS мод. Sensa Ultra)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители температуры волоконно-оптические распределенного типа (DTS мод. Sensa Ultra)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенной и автономной части ПО. Для функционирования приборов необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО измерителей температуры волоконно-оптических распределенного типа DTS модели Sensa Ultra приведены в таблице 1.
|
Таблица 1 - Идентификационные данные встроенной части |
ПО |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.6.0.1-12 |
|
Цифровой идентификатор программного обеспечения |
- |
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
ПО Ultra Studio software имеет следующие функции: конфигурация прибора; измерение длины оптоволокна методом Рамановской рефлектометрии во временной области; настройка параметров зон и уставок сигнализаций; конфигурация параметров протокола Modbus; визуализация данных в реальном времени; хранения полученных данных; исследования архивных данных; обмена данными в реальном времени и прочие второстепенные функции.
Идентификационные данные автономной части ПО измерителей температуры волоконнооптических распределенного типа DTS модели Sensa Ultra приведены в таблице 2.
Таблица 2 - Идентификационные данные автономной части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование автономного ПО |
Ultra Studio software |
|
Номер версии (идентификационный номер) ПО |
не ниже 7.0 |
|
Цифровой идентификатор программного обеспечения |
- |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям температуры волоконно-оптическим распределенного типа DTS модели Sensa Ultra
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
МЭК 61757-2-2:2016 Волоконно-оптические датчики. Часть 2-2. Измерение Температуры. Распределенные измерения.
Рекомендация МСЭ-Т G.651.1 Характеристики многомодовых волоконно-оптических кабелей 50/125 мкм с градиентным показателем преломления.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 207.1-025-2017 «Измерители температуры волоконнооптические распределенного типа DTS модели Sensa Ultra. Методика поверки», утверждённому ФГУП «ВНИИМС» 04.04.2017 г.
Основные средства поверки:
- термометр сопротивления ЭТС -100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 °С до плюс 660 °С;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «Sensor Highway Ltd.», Великобритания
Адрес: Schlumberger, Unit 5 The Quadrangle, Premier Way, Abbey Park Industrial Estate, Romsey, Hampshire, SO51 9DL, United Kingdom
Тел.: +44 (0)1794 529600
E-mail: sensa@slb.com
Заявитель
Фирма «OneSubsea UK Ltd.», Великобритания
Адрес: OneSubsea, Unit 3 The Quadrangle, Premier Way, Abbey Park Industrial Estate,
Romsey, Hampshire, SO51 9DL, United Kingdom
Тел.: +44 (0)1794 529600
E-mail: sensa@slb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия измерителей основан на комбинационном рассеянии, которое возникает при неупругом рассеянии фотонов входного светового импульса на атомах колеблющихся молекул (эффект Рамана). В результате возникают фотоны как с меньшей энергией, чем у входного импульса, то есть с большей длиной волны, так называемые стоксовские компоненты, так и с большей энергией, то есть с меньшей длиной волны -антистоксовские. Модулированный во временной области свет лазера направляется в световод кабеля, после чего в любой точке вдоль волокна возникает комбинационный рассеянный свет, излучаемый во всех направлениях. Часть комбинационного рассеянного света движется в обратном направлении к блоку формирования сигнала. Затем выполняется спектральная фильтрация света обратного рассеивания, его преобразование в измерительных каналах в электрические сигналы, усиление и электронная обработка. В качестве промежуточного результата получают кривые комбинационного обратного рассеивания, как функцию длины кабеля. Интенсивность обратного рассеивания пропорциональна интенсивности соответствующего комбинационного рассеивания. Из отношения кривых обратного рассеивания получают температуру волокна вдоль всего световодного кабеля.
Измерители температуры волоконно-оптические распределенного типа DTS модели Sensa Ultra конструктивно выполнены в виде 12 канального системного блока (далее -контрольно-измерительный прибор или базовый модуль) с металлическим корпусом для подключения 12 односторонних или 6 двусторонних световодных кабелей типа MMF50/125, используемых в качестве датчиков измерения температуры (далее - датчики или оптоволокно). Внутри системного блока расположено оборудование для обработки электронных и оптических сигналов: блок формирования сигналов, лазер, оптический модуль, приемный блок и блок микропроцессора. Передача измеренных сигналов осуществляется непосредственно на персональный компьютер с установленным программным обеспечением Ultra Studio software через соединение Ethernet TCP/IP или внешним сторонним системам мониторинга, например системе диспетчерского контроля и сбора данных Supervisory Control and Data Acquisition System (SCADA), посредством протокола Modbus TCP.
Измерители температуры волоконно-оптические распределенного типа DTS модели Sensa Ultra монтируются в стандартную 19-дюймовую стойку. Волоконно-оптические кабели типа MMF50/125, используемые с измерителями типа DTS модели Sensa Ultra в системах обнаружения утечек, состоят из соединенных между собой волоконно-оптического кабеля с акрилатным покрытием и волоконно-оптического кабеля с полиимидным покрытием.
Общий вид измерителей температуры волоконно-оптических распределенного типа DTS модели Sensa Ultra приведен на рисунке 1. Общий вид волоконно-оптических кабелей типа MMF50/125 с акрилатным или полиимидным покрытием приведен на рисунке 2.
Пломбирование измерителей температуры волоконно-оптических распределенного типа DTS модели Sensa Ultra не предусмотрено.

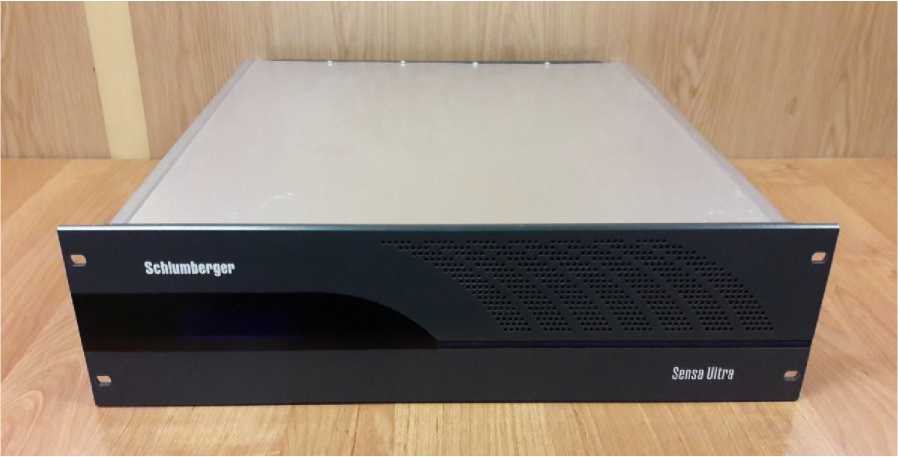

Рисунок 1 - Общий вид измерителей температуры волоконно-оптических распределенного типа DTS модели Sensa Ultra исполнения для монтажа в стандартную 19-дюймовую стойку или шкаф

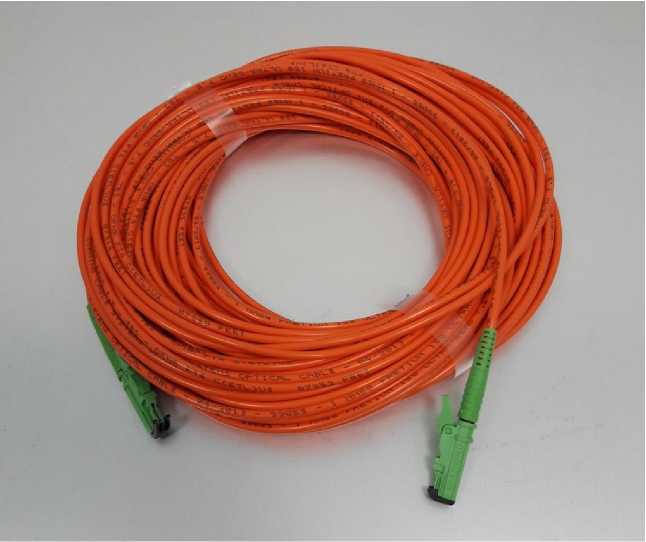

Рисунок 2 - Общий вид волоконно-оптических кабелей типа MMF50/125
Комплектность поставки измерителей температуры волоконно-оптических распределенного типа DTS модели Sensa Ultra приведена в таблице 4.
Таблица 4 -
|
Наименование и обозначение |
Количество |
|
Измеритель температуры волоконно-оптический распределенного типа DTS модели Sensa Ultra |
6 шт. |
|
Волоконно-оптический кабель типа MMF50/125 |
6 шт. |
|
Волоконно-оптический кабель типа MMF50/125 для поверки длиной 20 м |
6 шт. |
|
Диск с калибровочными значениями |
1 шт. |
|
Наименование и обозначение |
Количество |
|
Диск с ПО Ultra Studio |
1 шт. |
|
Набор кабелей для подключения питания |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
6 шт. |
|
Методика поверки МП 207.1-025-2017 |
1 шт. |
Основные метрологические и технические характеристики измерителей температуры волоконно-оптических распределенного типа DTS модели Sensa Ultra приведены в таблице 3.
Таблица 3 -
|
Наименование характеристики |
Значение Характеристики |
|
Диапазон измерений температуры (1), °C: |
от 0 до +40 |
|
Диапазон индикации температуры, °C: |
от -196 до +250 |
|
Пределы допускаемой абсолютной погрешности измерений температуры (при времени измерений 10 или 60 с), °С |
±1 |
|
Время измерений, с, не менее |
3 |
|
Температурное разрешение для односторонних измерений (в зависимости от времени измерений и длины оптоволокна) (2), °С:
|
±1; ±2 |
|
Пространственное разрешение (в зависимости от общей длины оптоволокна) (3), м, не менее:
|
1; 2 |
|
Ресурс оптической мощности (в зависимости от пространственного разрешения разрешение 1 м), дБ:
|
24; 28 |
|
Пропускная способность, МГц •км, не менее |
600 |
|
Тип оптического волокна (в соответствии с рекомендацией МСЭ-Т G.651.1) |
MMF50/125 |
|
Тип источника излучения |
импульсный |
|
Наименование характеристики |
Значение Характеристики |
|
Длина волны источника излучения, нм |
1064 |
|
Максимальная средняя мощность излучения, мВт: |
2,7 |
|
Расстояние между точками измерения (шаг сканирования), м |
от 0,1 до 2,0 |
|
Длина оптоволокна, км, не более |
15 |
|
Напряжение питания переменного тока, В |
от 100 до 240 |
|
Частота переменного тока, Гц |
от 50 до 60 |
|
Мощность базового модуля, Вт:
|
65 120 |
|
Габаритные размеры оптоволокна, не более, мм |
06х100 |
|
Габаритные размеры базового модуля (ширинахвысотахглубина), мм, не более: |
485x135x500 (без разъемов); 485x135x600 (с разъемами) |
|
Масса базового модуля, кг |
14,5; |
|
Средняя наработка на отказ, ч |
140000 |
|
Расчетный срок службы, лет |
25 |
|
Рабочие условия эксплуатации: Температура окружающей среды, °C:
Относительная влажность окружающего воздуха, %, не более |
от -50 до +80 от -196 до +250 от 0 до +40 90 (без конденсации) |
|
Примечания:
| |
