Наименование

Количество

Примечания

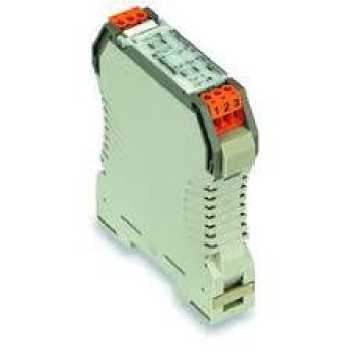

Преобразователь измерительный ввода-вывода серий ACT, MAS, MAZ, WAS, WAZ, WTS, WTZ

1 шт.

-

Руководство по установке

1 экз.

-

Руководство по эксплуатации

1 экз.

-

Методика поверки

1 экз.

-

Наименование

Метрологические характеристики

Измеряемая или преобразовываемая физическая величина

Диапазон измерений измеряемой или преобразовываемой физической величины

Диапазон выходных значений

Пределы допускаемой основной погрешности в нормальных условиях измерений при температуре окружающего воздуха от +15 до +25 °С

Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха

1

2

3

4

5

6

ACT20P-

BRIDGE-S

Напряжение постоянного тока

от -10 до +10 мВ от -20 до +20 мВ от -30 до +30 мВ от -50 до +50 мВ (конфигурируется)

от 0 до 11 В от 0 до 22 мА (конфигурируется)

±0,05 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

ACT20P-CI1-CO-

OLP

Сила постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

Напряжение постоянного тока

от 0 до 5 В от 0 до 10 В

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

ACT20P-CI2-CO-

OLP

Сила постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

Напряжение постоянного тока

от 0 до 5 В от 0 до 10 В

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

ACT20P-VI-CO-

OLP

Сила постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

Напряжение постоянного тока

от 0 до 5 В от 0 до 10 В

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

1

2

3

4

5

6

ACT20P-VI1-CO-

OLP

Сила постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

Напряжение постоянного тока

от 0 до 5 В от 0 до 10 В

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

ACT20P-CI-2CO-

OLP

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

ACT20P-CI-CO-ILP

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

ACT20P-2CI-2CO-ILP

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040"⁶/K

ACT20C-CML-

10-AO-RC-S

Сила постоянного тока

от 0 до 10 А

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В

от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от - 20 до +20 мА

±0,3 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

1

2

3

4

5

6

ACT20C-CMT-

10-AO-RC-S

Сила постоянного тока

от 0 до 10 А

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В

от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от - 20 до +20 мА

±0,75 % (приведенной к диапазону измерений или преобразований)

±40040"⁶/K

ACT20C-CMT-

60-AO-RC-S

Сила постоянного тока

от 0 до 60 А

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА

±0,75 % (приведенной к диапазону измерений или преобразований)

±40040"⁶/K

ACT20P-AI-AO-DC-S

Сила постоянного тока

от 0 до 22 мА

от 0 до 22 мА

±0,05 % (приведенной к диапазону измерений или преобразований)

±50040"⁶/K

Напряжение постоянного тока

от 0 до 11 В

от 0 до 11 В

ACT20P-CI-VO

Сила постоянного тока

от 0 до 20 мА

от 4 до 20 мА

от 0 до 10 В от 2 до 10 В

±0,1 % (приведенной к диапазону измерений или преобразований)

±8040"⁶/K

1

2

3

4

5

6

ACT20P-CML-

10-AO-RC-S

Сила постоянного тока

от 0 до 10 А

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В

от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от - 20 до +20 мА

±0,3 % (приведенной к диапазону измерений или преобразований)

±10040^-6/K

ACT20P-CMT-

10-AO-RC-S

Сила постоянного тока

от 0 до 10 А

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В

от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от - 20 до +20 мА

±0,75 % (приведенной к диапазону измерений или преобразований)

±40040^-6/K

ACT20P-CMT-

30-AO-RC-S

Сила постоянного тока

от 0 до 30 А

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В

от -5 до +5 В

от -10 до +10 В

от 0 до 20 мА от 4 до 20 мА от - 20 до +20 мА

±0,75 % (приведенной к диапазону измерений или преобразований)

±40040^-6/K

1

2

3

4

5

6

ACT20P-CMT-

60-AO-RC-S

Сила постоянного тока

от 0 до 60 А

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА

±0,75 % (приведенной к диапазону измерений или преобразований)

±40040"⁶/K

ACT20P-PRO DCDC II-S

Сила постоянного тока

от ±0,1 до ±100 мА

от 0 до ±20 мА

±0,05 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

Напряжение постоянного тока

от ±20 мВ до ±300 В

от 0 до ±10 В

ACT20P-UI-AO-DO-LP-S

Напряжение постоянного тока (термоэлектрические преобразователи)

B, E, J (от -100 до +1200 °С),

К

(от -200 до +1370 °С)

L, N, R, S, T, U

от 4 до 20 мА от 20 до 4 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±20040"⁶/K

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Pt100 (от -200 до +850 °C), Pt1000, Pt200, Ni20

от 4 до 20 мА от 20 до 4 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±20040"⁶/K

Напряжение постоянного (переменного) тока

от -300 до +300 В (от 0 до 300 В при частоте от 50 до 60

Гц)

от 4 до 20 мА от 20 до 4 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±20040"⁶/K

Электрическое сопротивление постоянному току

от 0 до 12 кОм

от 4 до 20 мА от 20 до 4 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±20040"⁶/K

1

2

3

4

5

6

ACT20P-UI-AO-

DO-LP-S

Силы постоянного тока

от -5 до +5 А

от 4 до 20 мА от 20 до 4 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±20040"⁶/K

ACT20P-VM-AO-S

Напряжение постоянного (переменного) тока

от 0 до 440 В (от 0 до 300 В при частоте от 40 до 60 Гц)

от 0 до 10 В от 0 до 20 мА от 4 до 20 мА

±0,5% (приведенной к диапазону измерений или преобразований)

±20040"⁶/K

ACT20M-CI-CO-

S

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,05 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

ACT20M-CI-

2CO-S

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,05 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

ACT20M-AI-AO-

S

Сила постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА

±0,05 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

Напряжение постоянного тока

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В

ACT20M-AI-AO-

E-S

Сила постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА

±0,2 % (приведенной к диапазону измерений или преобразований)

±15040"⁶/K

Напряжение постоянного тока

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В

1

2

3

4

5

6

ACT20M-AI-

2AO-S

Сила постоянного тока

от 0 до 20 мА

от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА (2 выхода)

±0,05 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

Напряжение постоянного тока

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В

ACT20M-UI-AO-

S

Сила постоянного тока

от 0 до 20 мА

от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В

±0,1 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

PT100, PT1000, Ni100, Ni1000, 2-/3-/4-проводные

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В

±0,1 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

Напряжение постоянного тока (термоэлектрические преобразователи)

B, E, J, K, L, LR, N, R, N, R, S, T, U, W3, W5

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В

±0,2 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

Электрическое сопротивление постоянному току (потенциометры)

от 10 Ом до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В

±0,1 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

ACT20M-CI-CO-

OLP-S

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

1

2

3

4

5

6

ACT20M-2CI-

2CO-OLP-S

Сила постоянного тока (2-канальный)

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

ACT20M-CI-CO-

ILP-S

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

ACT20M-2CI-

2CO-ILP-S

Сила постоянного тока (2-канальный)

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±10040"⁶/K

ACT20X-HAI-

SAO-S

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±0,001/К

ACT20X-2HAI-

2SAO-S

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±0,001К

ACT20X-SAI-

HAO-S

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±0,001/К

ACT20X-2SAI-

2HAO-S

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±0,001/К

ACT20X-HTI-

SAO-S

Сила постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 4 до 20 мА

±4 мкА (абсолютная)

±4 мкА/К

1

2

3

4

5

6

ACT20X-HTI-

SAO-S

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Pt100

от 4 до 20 мА

±0,2 °C (абсолютная)

±0,02 °С/К

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Ni100

от 4 до 20 мА

±0,3 °C (абсолютная)

±0,03 °C/K

Напряжение постоянного тока (термоэлектрические преобразователи)

B

от 4 до 20 мА

±4,5 °C (абсолютная)

±0,45 °C/K

Напряжение постоянного тока (термоэлектрические преобразователи)

E, J, K, L, N, T, U

от 4 до 20 мА

±1 °C (абсолютная)

±0,1 °C/K

Напряжение постоянного тока (термоэлектрические преобразователи)

R , S, W3, W5, LR

от 4 до 20 мА

±2 °C (абсолютная)

±0,2 °C/K

1

2

3

4

5

6

ACT20X-2HTI-

2SAO-S

Сила постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 4 до 20 мА

±4 мкА (абсолютная)

±4 мкА/К

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Pt100

от 4 до 20 мА

±0,2 °C (абсолютная)

±0,02 °С/К

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Ni100

от 4 до 20 мА

±0,3 °C (абсолютная)

±0,03 °C/K

Напряжение постоянного тока (термоэлектрические преобразователи)

B

от 4 до 20 мА

±4,5 °C (абсолютная)

±0,45 °C/K

Напряжение постоянного тока (термоэлектрические преобразователи)

E, J, K, L, N, T, U

от 4 до 20 мА

±1 °C (абсолютная)

±0,1 °C/K

Напряжение постоянного тока (термоэлектрические преобразователи)

R , S, W3, W5, LR

от 4 до 20 мА

±2 °C (абсолютная)

±0,2 °C/K

1

2

3

4

5

6

ACT20X-HUI-

SAO-S

Сила постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 0 до 23 мА

±4 мкА (абсолютная)

±4 мкА/К

Напряжение постоянного тока

от 0 до 12 В

от 0 до 23 мА

±20 мкВ (абсолютная)

±2 мкВ/К

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Pt100

от 0 до 23 мА

±0,2 °C (абсолютная)

±0,02 °е/К

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Ni100

от 0 до 23 мА

±0,3 °C (абсолютная)

±0,03 °C/K

Напряжение постоянного тока (термоэлектрические преобразователи)

B

от 0 до 23 мА

±4,5 °C (абсолютная)

±0,45 °C/K

E, J, K, L, N, T, U

от 0 до 23 мА

±1 °C (абсолютная)

±0,1 °C/K

R , S, W3, W5, LR

от 0 до 23 мА

±2 °C (абсолютная)

±0,2 °C/K

Наименование

Технические характеристики

Напряжение питания

Г абаритные размеры (дли-на^хширина^хвысота), мм, не более

Масса, кг, не более

Рабочие условия измерений

Температура окружающего воздуха, °С

Относительная влажность воздуха, %, не более

1

2

3

4

5

6

ACT20P-BRIDGE-S

от 10 до 60 В напряжение постоянного тока

119,2^Х22,5^Х113,6

0,2

от -40 до +70

90

ACT20P-CI1-CO-OLP

питание от выходной цепи

113,7x12,5x117,2

от -25 до +60

ACT20P-CI2-CO-OLP

питание от выходной цепи

113,7x12,5x117,2

от -25 до +60

ACT20P-VI-CO-OLP

питание от выходной цепи

113,7x12,5x117,2

от -25 до +60

ACT20P-VI1-CO-OLP

питание от выходной цепи

113,7x12,5x117,2

от -25 до +60

ACT20P-CI-2CO-OLP

питание от выходной цепи

113,7x12,5x117,2

от -25 до +60

ACT20P-CI-CO-ILP

питание от входной цепи

113,7x12,5x117,2

от -25 до +60

ACT20P-2CI-2CO-ILP

питание от входной цепи

113,7x12,5x117,2

от -25 до +60

90

ACT20C-CML-10-AO-

RC-S

от системной шины (24 В)

113,6x17,5x117,2

от -25 до +70

95

ACT20C-CMT-10-AO-

RC-S

от системной шины (24 В)

113,6x22,5x117,2

0,154

от -25 до +60

95

ACT20C-CMT-60-AO-

RC-S

от системной шины (24 В)

113,6x22,5x117,2

0,154

от -25 до +60

95

ACT20P-AI-AO-DC-S

от 12 до 60 В напряжение постоянного тока

113,7x12,5x117,2

0,27

от -25 до +60

90

ACT20P-CI-VO

от 20 до 30 В напряжение постоянного тока

113,7x12,5x117,2

0,147

от -20 до +60

95

ACT20P-CML-10-AO-

RC-S

24 В±30 % напряжение постоянного тока

113,6x17,5x119,2

0,141

от -25 до +70

95

ACT20P-CMT-10-AO-

RC-S

от 18 до 30 В напряжение постоянного тока

113,6x17,5x119,2

0,141

от -25 до +70

95

1

2

3

4

5

6

ACT20P-CMT-30-AO-

RC-S

от 16,8 до 31,2 В напряжение постоянного тока

113,6x22,5x117,2

0,158

от -25 до +60

95

ACT20P-CMT-60-AO-

RC-S

от 16,8 до 31,2 В напряжение постоянного тока

113,6x22,5x117,2

0,158

от -25 до +60

95

ACT20P-PRO DCDC IIS

от 24 до 230 В ±20 % напряжение постоянного тока

от 24 до 230 В ±10 % напряжение переменного тока при частоте от 48 до 62 Гц

113,6x22,5x117,2

0,13

от -25 до +70

95

ACT20P-UI-AO-DO-

LP-S

питание от выходного контура, от 10 до 45 В

113,6x12,5x119,2

0,08

от -20 до +70

90

ACT20P-VM-AO-S

от 24 до 240 В ±10 % постоянного (переменного) тока

114,6x22,5x117,2

0,11

от -25 до +65

95

ACT20M-CI-CO-S

(24±7,2) В напряжение постоянного тока

114,3x6,1x112,5

0,1

от -25 до +70

93

ACT20M-CI-2CO-S

(24±7,2) В напряжение постоянного тока

114,3x6,1x112,5

0,1

от -25 до +70

93

ACT20M-AI-AO-S

(24±7,2) В напряжение постоянного тока

114,3x6,1x112,5

0,1

от -25 до +70

93

ACT20M-AI-AO-E-S

(24±7,2) В напряжение постоянного тока

114,3x6,1x112,5

0,1

от 0 до +70

93

ACT20M-AI-2AO-S

(24±7,2) В напряжение постоянного тока

114,3x6,1x112,5

0,1

от -25 до +70

93

ACT20M-UI-AO-S

(24±7,2) В напряжение постоянного тока

114,3x6,1x112,5

0,1

от -25 до +70

93

ACT20M-CI-CO-OLP-S

от цепи выхода

114,3x6,1x112,5

0,1

от -25 до +70

93

1

2

3

4

5

6

ACT20M-2CI-2CO-OLP-S

от цепи выхода

114,3x6,1x112,5

0,1

от -25 до +70

93

ACT20M-CI-CO-ILP-S

от цепи входа

114,3x6,1x112,5

0,1

от -25 до +70

93

ACT20M-2CI-2CO-ILP-

S

от цепи входа

114,3x6,1x112,5

0,1

от -25 до +70

93

ACT20X-HAI-SAO-S

от 19 до 31,2 В напряжение постоянного тока

119,2x22,5x113,6

0,2

от -20 до +60

90

ACT20X-2HAI-2SAO-S

от 19 до 31,2 В напряжение постоянного тока

119,2x22,5x113,6

0,2

от -20 до +60

90

ACT20X-SAI-HAO-S

от 19 до 31,2 В напряжение постоянного тока

119,2x22,5x113,6

0,2

от -20 до +60

90

ACT20X-2SAI-2HAO-S

от 19 до 31,2 В напряжение постоянного тока

119,2x22,5x113,6

0,2

от -20 до +60

90

ACT20X-HTI-SAO-S

от 19 до 31,2 В напряжение постоянного тока

119,2x22,5x113,6

0,2

от -20 до +60

90

ACT20X-2HTI-2SAO-S

от 19 до 31,2 В напряжение постоянного тока

119,2x22,5x113,6

0,2

от -20 до +60

90

ACT20X-HUI-SAO-S

от 19 до 31,2 В напряжение постоянного тока

119,2x22,5x113,6

0,2

от -20 до +60

90

Наименование

Метрологические характеристики

Измеряемая или преобразовываемая физическая величина

Диапазон измерений измеряемой или преобразовываемой физической величины

Диапазон выходных значений

Пределы допускаемой основной погрешности в нормальных условиях измерений при температуре окружающего воздуха от +15 до +25 °С

Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха

MAS RPS

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040^-6/K

MAS RPSH

Сила постоянного тока

от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА

±0,1 % (приведенной к диапазону измерений или преобразований)

±5040^-6/K

MAZ Thermo-J от 0 до 700 °C Output select

Напряжение постоянного тока (термоэлектрические преобразователи)

J (от 0 до 700 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 5 до 10 В

±0,7 % (приведенной к диапазону измерений или преобразований)

±25040^-6/K

Наименование

Технические характеристики

Напряжение питания

Г абаритные размеры (дли-на^хширина^хвысота), мм, не более

Масса, кг, не более

Рабочие условия измерений

Температура окружающего воздуха, °С

Относительная влажность воздуха, %, не более

MAS RPS

(24±3,6) В напряжение постоянного тока

88^х6,1^х97,8

0,05

от 0 до +55

85

MAS RPSH

(24±3,6) В напряжение постоянного тока

88x6,1x97,8

0,05

от 0 до +55

85

MAZ Thermo-J от 0 до 700 °C Output select

(24±2,4) В напряжение постоянного тока

92x6,1x97,8

0,05

от 0 до +55

85

Наименование

Метрологические характеристики

Измеряемая или преобразовываемая физическая величина

Диапазон измерений измеряемой или преобразовываемой физической величины

Диапазон выходных значений

Пределы допускаемой основной погрешности в нормальных условиях измерений при температуре окружающего воздуха от +15 до +25 °С

Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха

относительной, %

абсолютной, °С

1

2

3

4

5

6

7

WAS5 CCC 0

20/0-20mA

Сила постоянного тока

от 0 до 20 мА

от 0 до 20 мА

±0,2

-

±25040^-6/K

WAZ5 CCC 0

20/0-20mA

Сила постоянного тока

от 0 до 20 мА

от 0 до 20 мА

±0,2

-

±25040^-6/K

WAS5 CVC 0-20mA/0-10V

Сила постоянного тока

от 0 до 20 мА

от 0 до 10 В

±0,2

-

±25040^-6/K

WAS5 CCC 4

20/0-20MA

Сила постоянного тока

от 4 до 20 мА

от 0 до 20 мА

±0,2

-

±25040^-6/K

WAS5 CCC 020/4-20mA

Сила постоянного тока

от 0 до 20 мА

от 4 до 20 мА

±0,2

-

±25040^-6/K

WAS5 CVC 4-20mA/0-10V

Сила постоянного тока

от 4 до 20 мА

от 0 до 10 В

±0,2

-

±25040^-6/K

WAS5 CCC HF

0-20/0-20MA

Сила постоянного тока

от 0 до 20 мА

от 0 до 20 мА

±0,2

-

±25040^-6/K

WAZ5 CCC HF

0-20/0-20MA

Сила постоянного тока

от 0 до 20 мА

от 0 до 20 мА

±0,2

-

±25040^-6/K

WAS5 CCC HF

4-20/0-20MA

Сила постоянного тока

от 4 до 20 мА

от 0 до 20 мА

±0,2

-

±25040^-6/K

WAS5 CVC HF

0-20/0-10V

Сила постоянного тока

от 0 до 20 мА

от 0 до 10 В

±0,2

-

±25040^-6/K

WAS5 CVC HF

4-20/0-10V

Сила постоянного тока

от 4 до 20 мА

от 0 до 10 В

±0,2

-

±25040^-6/K

1

2

3

4

5

6

7

WAS4 CCC DC

4-20/4-20MA

Сила постоянного

тока

от 4 до 20 мА

от 4 до 20 мА

±0,2

-

±25040^-6/K

WAZ4 CCC DC

4-20/4-20MA

Сила постоянного

тока

от 4 до 20 мА

от 4 до 20 мА

±0,2

-

±25040^-6/K

WAS4 CCC DC

4-20/0-20MA

Сила постоянного

тока

от 4 до 20 мА

от 0 до 20 мА

±0,2

-

±25040^-6/K

WAS4 CVC DC

4-20/0-10V

Сила постоянного

тока

от 4 до 20 мА

от 0 до 10 В

±0,2

-

±25040^-6/K

WAZ4 CVC DC

4-20/0-10V

Сила постоянного

тока

от 4 до 20 мА

от 0 до 10 В

±0,2

-

±25040^-6/K

WAS5 VCC 0-

10V/0-20MA

Напряжение постоянного тока

от 0 до 10 В

от 0 до 20 мА

±0,2

-

±25040^-6/K

WAS5 VCC 0-

10V/4-20MA

Напряжение постоянного тока

от 0 до 10 В

от 4 до 20 мА

±0,2

-

±25040^-6/K

WAZ5 VCC 0-

10V/4-20MA

Напряжение постоянного тока

от 0 до 10 В

от 4 до 20 мА

±0,2

-

±25040^-6/K

WAS5 VVC 0-

10V/0-10V

Напряжение постоянного тока

от 0 до 10 В

от 0 до 10 В

±0,2

-

±25040^-6/K

WAZ5 VVC 0-10V/0-10V

Напряжение постоянного тока

от 0 до 10 В

от 0 до 10 В

±0,2

-

±25040^-6/K

WAS5 VVC HF +-10V/+-10V

Напряжение постоянного тока

от -10 до +10 В

от -10 до +10 В

±0,2

-

±25040^-6/K

WAS5 VCC HF

0-10/0-20MA

Напряжение постоянного тока

от 0 до 10 В

от 0 до 20 мА

±0,2

-

±25040^-6/K

WAS5 VCC HF

0-10/4-20MA

Напряжение постоянного тока

от 0 до 10 В

от 4 до 20 мА

±0,2

-

±25040^-6/K

WAS5 VVC HF

0-10/0-10V

Напряжение постоянного тока

от 0 до 10 В

от 0 до 10 В

±0,2

-

±25040^-6/K

1

2

3

4

5

6

7

WAZ5 VVC HF 0-

10/0-10V

Напряжение постоянного тока

от 0 до 10 В

от 0 до 10 В

±0,2

-

±25040^-6/K

WAS5 CCC LP 0

20/0-20mA

Сила постоянного тока

от 0 до 20 мА

от 0 до 20 мА

±0,1

-

±5040^-6/K

WAZ5 CCC LP 0

20/0-20mA

Сила постоянного тока

от 0 до 20 мА

от 0 до 20 мА

±0,1

-

±5040^-6/K

WAS5 CCC LP 0

20/0-20mA

Сила постоянного тока

от 0 до 20 мА

от 0 до 20 мА

±0,1

-

±5040^-6/K

WAZ5 CCC LP 0

20/0-20mA

Сила постоянного тока

от 0 до 20 мА

от 0 до 20 мА

±0,1

-

±5040^-6/K

WAS5 OLP

Сила постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 4 до 20 мА

±0,2

-

±15040^-6/K

Напряжение постоянного тока

от 0 до 10 В от 5 до 10 В

WAZ5 OLP

Сила постоянного тока

от 0 до 20 мА от 4 до 20 мА

от 4 до 20 мА

±0,2

-

±15040^-6/K

Напряжение постоянного тока

от 0 до 10 В от 5 до 10 В

WAS5 CCC 2OLP

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,2

-

±15040^-6/K

WAZ5 CCC 2OLP

Сила постоянного тока

от 4 до 20 мА

от 4 до 20 мА

±0,2

-

±15040^-6/K

WAS6 TTA

Сила постоянного тока

от -20 до +50 мА

Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА

±0,1

-

±100040^-6/K

Напряжение постоянного тока

от -200 до +500 мВ от -20 до +50 В

Электрическое сопротивление постоянному току

от 10 Ом до 5 кОм

1

2

3

4

5

6

7

WAS6 TTA

Электрическое сопротивление постоянному току (потенциометр)

от 100 Ом до 100 кОм

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

PT100, PT1000,

Ni100, Ni1000, Cu10, Cu25, Cu50,

Cu100

Частота переменного тока

от 2 Гц до 100 кГц

Напряжение постоянного тока (термоэлектрические преобразователи)

B, E, J, K, L, N, R, S, T

Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА

±0,2

-

±170040"⁶/K

WAZ6 TTA

Сила постоянного тока

от -20 до +50 мА

Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА

±0,1

-

±100040"⁶/K

Напряжение постоянного тока

от -200 до +500 мВ от -20 до +50 В

Электрическое сопротивление постоянному току

от 10 Ом до 5 кОм

Электрическое сопротивление постоянному току (потенциометр)

от 100 Ом до 100 кОм

1

2

3

4

5

6

7

WAZ6 TTA

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

PT100, PT1000,

Ni100, Ni1000,

Cu10, Cu25, Cu50,

Cu100

Частота переменного тока

от 2 Гц до 100 кГц

Напряжение постоянного тока (термоэлектрические преобразователи)

B, E, J, K, L, N, R, S, T

Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА

±0,2

-

±170040"⁶/K

WAS6 TTA EX

Сила постоянного тока

от -20 до +50 мА

Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА

±0,1

-

±100040"⁶/K

Напряжение постоянного тока

от -200 до +500 мВ от -20 до +50 В

Электрическое сопротивление постоянному току

от 10 Ом до 5 кОм

Электрическое сопротивление постоянному току (потенциометр)

от 100 Ом до 100 кОм

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

PT100, PT1000,

Ni100, Ni1000,

Cu10, Cu25, Cu50,

Cu100

1

2

3

4

5

6

7

WAS6 TTA EX

Частота переменного тока

от 2 Гц до 100 кГц

Напряжение постоянного тока (термоэлектрические преобразователи)

B, E, J, K, L, N, R, S, T

Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА

±0,2

-

±170040"⁶/K

WAZ6 TTA EX

Сила постоянного тока

от -20 до +50 мА

Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА

±0,1

-

±100040"⁶/K

Напряжение постоянного тока

от -200 до +500 мВ от -20 до +50 В

Электрическое сопротивление постоянному току

от 10 Ом до 5 кОм

Электрическое сопротивление постоянному току (потенциометр)

от 100 Ом до 100 кОм

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

PT100, PT1000,

Ni100, Ni1000,

Cu10, Cu25, Cu50,

Cu100

Частота переменного тока

от 2 Гц до 100 кГц

1

2

3

4

5

6

7

WAZ6 TTA EX

Напряжение постоянного тока (термоэлектрические преобразователи)

B, E, J, K, L, N, R, S, T

Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА

±0,2

-

±170040^-6/K

WAS4 PRO Freq

Частота переменного тока

NAMUR, PNP/NPN

конф от 0 до 100 кГц

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 5 до 10 В

±0,2

-

±20040^-6/K

WAZ4 PRO Freq

Частота переменного тока

NAMUR, PNP/NPN

конф от 0 до 100 кГц

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 5 до 10 В

±0,2

-

±20040^-6/K

WAS2 VMA V ac

Напряжение переменного тока в диапазоне частот от 40 до 60 Гц

от 0 до 30 В от 0 до 70 В от 0 до 130 В от 0 до 250 В от 0 до 450 В

от 0 до 10 В от 0 до 20 мА от 4 до 20 мА

±1,3

-

±25040^-6/K

Напряжение переменного тока в диапазоне частот от 70 до 400 Гц

от 0 до 30 В от 0 до 70 В от 0 до 130 В от 0 до 250 В от 0 до 450 В

от 0 до 10 В от 0 до 20 мА от 4 до 20 мА

±2,0

-

±25040^-6/K

WAZ2 VMA V ac

Напряжение переменного тока в диапазоне частот от 40 до 60 Гц

от 0 до 30 В от 0 до 70 В от 0 до 130 В от 0 до 250 В от 0 до 450 В

от 0 до 10 В от 0 до 20 мА от 4 до 20 мА

±1,3

-

±25040^-6/K

1

2

3

4

5

6

7

WAZ2 VMA V ac

Напряжение переменного тока в диапазоне частот от 70 до 400 Гц

от 0 до 30 В от 0 до 70 В от 0 до 130 В от 0 до 250 В от 0 до 450 В

от 0 до 10 В от 0 до 20 мА от 4 до 20 мА

±2,0

-

±25040^-6/K

WAS1 CMA LP

1/5/10A ac

Сила переменного тока

от 0 до 1 A от 0 до 5 A от 0 до 10 A

от 4 до 20 мА

±0,5

-

±20040^-6/K

WAZ1 CMA LP

1/5/10A ac

Сила переменного тока

от 0 до 1 A от 0 до 5 A от 0 до 10 A

от 4 до 20 мА

±0,5

-

±20040^-6/K

WAS1 CMA

1/5/10A ac

Сила переменного тока

от 0 до 1 A от 0 до 5 A от 0 до 10 A

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,5

-

±20040^-6/K

WAZ1 CMA

1/5/10A ac

Сила переменного тока

от 0 до 1 A от 0 до 5 A от 0 до 10 A

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,5

-

±20040^-6/K

WAS2 CMA

5/10A uc

Сила постоянного (переменного) тока

от 0 до 5 A от 0 до 10 A

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±1,0

-

±65040^-6/K

WAZ2 CMA

5/10A uc

Сила постоянного (переменного) тока

от 0 до 5 A от 0 до 10 A

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±1,0

-

±65040^-6/K

WAS2 CMA

20/25/30A uc

Сила постоянного (переменного) тока

от 0 до 20 A от 0 до 25 A от 0 до 30 A

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±1,0

-

±65040^-6/K

WAZ2 CMA

20/25/30A uc

Сила постоянного (переменного) тока

от 0 до 20 A от 0 до 25 A от 0 до 30 A

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±1,0

-

±65040^-6/K

1

2

3

4

5

6

7

WAS2 CMA

40/50/60A uc

Сила постоянного (переменного) тока

от 0 до 40 A от 0 до 50 A от 0 до 60 A

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±1,0

-

±65040^-6/K

WAZ2 CMA

40/50/60A uc

Сила постоянного (переменного) тока

от 0 до 40 A от 0 до 50 A от 0 до 60 A

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±1,0

-

±65040^-6/K

WAS5 PRO

Thermo

Напряжение постоянного тока (термоэлектрические преобразователи)

K (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(5,0+0,001 • T*)

-

от -150 до +1200 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

от 1200 до 1372 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001 • T*)

-

J (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001 • T*)

-

от -150 до +1200 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

T (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(5,0+0,001 • T*)

-

от -150 до +400 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

1

2

3

4

5

6

7

WAS5 PRO Thermo

Напряжение постоянного тока (термоэлектрические преобразователи)

E (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001 • T*)

-

от -150 до +1000 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

N (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001 • T*)

-

от -150 до +1300 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

R (от -50 до +200 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001 • T*)

-

от 200 до 1760 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001 • T*)

-

S (от -50 до +200 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001 • T*)

-

от 200 до 1760 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001 • T*)

-

B (от 50 до 250 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(25,0+0,001 • T*)

-

от 250 до 500 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001 • T*)

-

1

2

3

4

5

6

7

от 500 до 1820 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001 • T*)

-

WAZ5 PRO

Thermo

Напряжение постоянного тока (термоэлектрические преобразователи)

K (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(5,0+0,001 • T*)

-

от -150 до +1200 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

от 1200 до 1372 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001 • T*)

-

J (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001 • T*)

-

от -150 до +1200 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

1

2

3

4

5

6

7

T (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(5,0+0,001

T*)

-

от -150 до +400 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001

T*)

-

E (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001

T*)

-

от -150 до +1000 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001

T*)

-

WAZ5 PRO Thermo

Напряжение постоянного тока (термо-

N (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001

T*)

-

электрические преобразователи)

от -150 до +1300 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001

T*)

-

R (от -50 до +200 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001

• T*)

-

от 200 до 1760 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001

T*)

-

S (от -50 до +200 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001

• T*)

-

от 200 до 1760 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001

T*)

-

1

2

3

4

5

6

7

WAZ5 PRO Thermo

Напряжение постоянного тока (термоэлектрические преобразователи)

B (от 50 до 250 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(25,0+0,001 • T*)

-

от 250 до 500 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001 • T*)

-

от 500 до 1820 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001 • T*)

-

WTS4 THERMO

Напряжение постоянного тока (термоэлектрические преобразователи)

K (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(5,0+0,001 • T*)

-

от -150° до +1200 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

от 1200 до 1372 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001 • T*)

-

J (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001 • T*)

-

от -150 до +1200 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

T (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(5,0+0,001 • T*)

-

от -150 до +400 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

1

2

3

4

5

6

7

E (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001

T*)

-

от -150 до +1000 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001-

T*)

-

N (от -200 до -150°C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001

T*)

-

от -150 до 1300 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001

T*)

-

WTS4 THERMO

Напряжение постоянного тока (термо-

R (от -50 до +200 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001

• T*)

-

электрические преобразователи)

от 200 до 1760 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001

T*)

-

S (от -50 до +200 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001

• T*)

-

от 200 до 1760 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001

T*)

-

B (от 50 до 250 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(25,0+0,001

• T*)

-

от 250 до 500 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001

• T*)

-

1

2

3

4

5

6

7

от 500 до 1820 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001 • T*)

-

WTZ4 THERMO

Напряжение постоянного тока (термоэлектрические преобразователи)

K (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(5,0+0,001 • T*)

-

от -150 до +1200 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

от 1200 до 1372 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001 • T*)

-

J (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001 • T*)

-

от -150 до +1200 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

T (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(5,0+0,001 • T*)

-

от -150 до +400 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

E (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(4,0+0,001 • T*)

-

от -150 до +1000 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

1

2

3

4

5

6

7

WTZ4 THERMO

Напряжение постоянного тока (термоэлектрические преобразователи)

N (от -200 до -150 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001 • T*)

-

от -150 до +1300 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(3,0+0,001 • T*)

-

R (от -50 до +200 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001 • T*)

-

от 200 до 1760 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001 • T*)

-

S (от -50 до +200 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001 • T*)

-

от 200 до 1760 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001 • T*)

-

B (от 50 до 250 °C)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(25,0+0,001 • T*)

-

от 250 до 500 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(10,0+0,001 • T*)

-

от 500 до 1820 °C

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

±(6,0+0,001 • T*)

-

1

2

3

4

5

6

7

WAS5 PRO RTD

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

PT100/2-/3-/4-проводные Ni100/2-/3-/4- проводные

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,3 (режим медл. отклика)

±0,8 (режим быстрого отклика)

-

-

Электрическое сопротивление постоянному току (потенциометр)

от 0 до 100 Ом (минимальный) от 0 до 100 кОм (максимальный)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,2 (режим медл. отклика)

±0,3 (режим быстрого отклика)

-

±20040^-6/K

Электрическое сопротивление постоянному току

от 0 до 450 Ом

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,2 (режим медл. отклика)

±0,3 (режим быстрого отклика)

-

±20040^-6/K

WAZ5 PRO RTD

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

PT100/2-/3-/4-проводные Ni100/2-/3-/4- проводные

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,3 (режим медл. отклика)

±0,8 (режим быстрого отклика)

-

для диапазона от 200 K включ.

±20040^-6/K; для диапазона от 100 до 200

K ±25040^-6/K;

для диапазона от до 40 до ^{100 K}_-6

±40040^-6/K

1

2

3

4

5

6

7

WAZ5 PRO RTD

Электрическое сопротивление постоянному току (потенциометр)

от 0 до 100 Ом (минимальный) от 0 до 100 кОм (максимальный)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,2

(режим медл. отклика)

±0,3 (режим быстрого отклика)

-

±20040^-6/K

Электрическое сопротивление постоянному току

от 0 до 450 Ом

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,2

(режим медл. отклика)

±0,3 (режим быстрого отклика)

-

±20040^-6/K

WAS5 PRO RTD

1000

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

PT1000/2-/3-/4-

проводные

Ni1000/2-/3-/4-

проводные

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,3 (режим медл. отклика)

±0,8 (режим быстрого отклика)

-

для диапазона от 200 K включ.

±20040^-6/K; для диапазона от 100 до 200

K ±25040^-6/K;

для диапазона от до 40 до ^{100 K}_-6

±40040^-6/K

Электрическое сопротивление постоянному току (потенциометр)

от 0 до 1 кОм (минимальный) от 0 до 100 кОм (максимальный)

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,2

(режим медл. отклика)

±0,3 (режим быстрого отклика)

-

±20040^-6/K

1

2

3

4

5

6

7

WAS5 PRO RTD 1000

Электрическое сопротивление постоянному току

от 0 до 4,5 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,2 (режим медл. отклика)

±0,3 (режим быстрого отклика)

-

±20040^-6/K

WAS5 PRO RTD Cu

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Cu 10, Cu 25, Cu 50, Cu

100; 3-/4-проводные

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

±0,3 (режим медл. отклика)

±0,8 (режим быстрого отклика)

-

для диапазона от 200 K включ.

±20040^-6/K; для диапазона от 100 до 200

K ±25040^-6/K;

для диапазона от 40 до 100

K ±40040^-6/K

WTZ4 PT100/2 C

0/4-20mA

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Pt100 2-проводный

от 0 до 20 мА от 4 до 20 мА

±0,5

-

для диапазона от 200 K включ.

±20040^-6/K; для диапазона от 100 до 200

K ±25040^-6/K;

для диапазона от 40 до 100

K ±50040^-6/K

1

2

3

4

5

6

7

WTZ4 PT100/3 C

0/4-20mA

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Pt100 3-проводный

от 0 до 20 мА от 4 до 20 мА

±0,5

-

для диапазона от 200 K включ.

±20040^-6/K; для диапазона от 100 до 200

K ±25040^-6/K;

для диапазона от 40 до 100

K ±50040^-6/K

WTZ4 PT100/4 C

0/4-20mA

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Pt100 4-проводный

от 0 до 20 мА от 4 до 20 мА

Диапазон: от 100 до 600 K ±0,1;

> 600 K ±0,2

-

для диапазона ^{от 200}_-6^K ±20040^-6/K;

для диапазона от 100 до 200

K ±225 •lO^-6/K;

для диапазона от 40 до 100

K ±45040^-6/K

WTZ4 PT100/4 V 010V

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Pt100 4-проводный

от 0 до 10 В

Диапазон: от 100 до 600 K ±0,1;

> 600 K ±0,2

-

для диапазона ^{от 200}_-6^K ±20040^-6/K;

для диапазона от 100 до 200

K ±225 •lO^-6/K;

для диапазона от 40 до 100

K ±45040^-6/K

1

2

3

4

5

6

7

WTZ4 PT100/2 V 010V

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Pt100 2-проводный

от 0 до 10 В

±0,5

-

для диапазона от 200 K включ.

±20040’⁶/K; для диапазона от 100 до 200

K ±250-10’ ⁶/K;

для диапазона от 40 до 100

K ±50040’⁶/K

WTZ4 PT100/3 V 010V

Электрическое сопротивление постоянному току (термопреобразователи сопротивления)

Pt100 3-проводный

от 0 до 10 В

±0,5

-

для диапазона от 200 K включ.

±20040’⁶/K; для диапазона от 100 до 200

K ±250-10’

⁶/K;

для диапазона от 40 до 100

K ±50040’⁶/K

Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности: T- диапазон измерений (преобразований) температуры, °С

Наименование

Технические характеристики

Напряжение питания

Г абаритные размеры (длина^хширина^хвысота), мм, не более

Масса, кг, не более

Рабочие условия измерений

Температура окружающего воздуха, °С

Относительная влажность воздуха, %, не более

WAS5 CCC 0-20/0

20mA

(24±6) В напряжение постоянного

тока

92,4^Х17,5^Х112,4

0,2

от 0 до +55

90

WAZ5 CCC 0-20/0

20mA

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 CVC 0-20mA/0-10V

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 CCC 4-20/0

20MA

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 CCC 0-20/4

20mA

(24±6) В напряжение постоянного тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 CVC 4-

20mA/0-10V

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 CCC HF 0

20/0-20MA

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAZ5 CCC HF 0

20/0-20MA

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 CCC HF 4

20/0-20MA

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 CVC HF 0-20/0-10V

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 CVC HF 4-20/0-10V

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS4 CCC DC 4

20/4-20MA

(24±4,8) В напряжение постоянного тока

92,4x12,5x112,4

0,2

от 0 до +55

90

WAZ4 CCC DC 4

20/4-20MA

(24±4,8) В напряжение постоянного тока

92,4x12,5x112,4

0,2

от 0 до +55

90

Наименование

Технические характеристики

Напряжение питания

Г абаритные размеры (длина^хширина^хвысота), мм, не более

Масса, кг, не более

Рабочие условия измерений

Температура окружающего воздуха, °С

Относительная влажность воздуха, %, не более

WAS4 CCC DC 4

20/0-20MA

(24±4,8) В напряжение постоянного тока

92,4^х 12,5^х 112,4

0,2

от 0 до +55

90

WAS4 CVC DC 4-20/0-10V

(24±4,8) В напряжение постоянного тока

92,4^х 12,5^х 112,4

0,2

от 0 до +55

90

WAZ4 CVC DC 4-

20/0-10V

(24±4,8) В напряжение постоянного тока

92,4x12,5x112,4

0,2

от 0 до +55

90

WAS5 VCC 0-10V/0-

20MA

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 VCC 0-10V/4-

20MA

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAZ5 VCC 0-10V/4-

20MA

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 VVC 0-10V/0-

10V

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAZ5 VVC 0-10V/0-

10V

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 VVC HF

±10V/±10V

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 VCC HF 0

10/0-20MA

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 VCC HF 0

10/4-20MA

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 VVC HF 0-

10/0-10V

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAZ5 VVC HF 0-

10/0-10V

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 CCC LP 0

20/0-20mA

15 В

92,4x17,5x112,4

0,2

от -25 до +70

85

Наименование

Технические характеристики

Напряжение питания

Г абаритные размеры (длина^хширина^хвысота), мм, не более

Масса, кг, не более

Рабочие условия измерений

Температура окружающего воздуха, °С

Относительная влажность воздуха, %, не более

WAS5 OLP

от 12 до 30 В напряжение постоянного тока

92,4^Х17,5^Х112,4

0,2

от 0 до +55

90

WAZ5 OLP

от 12 до 30 В напряжение постоянного тока

92,4x17,5x112,4

0,2

от 0 до +55

90

WAS5 CCC 2OLP

от 12 до 30 В напряжение постоянного тока

92,4x17,5x112,4

0,2

от 0 до +55

85

WAZ5 CCC 2OLP

от 12 до 30 В напряжение постоянного тока

92,4x17,5x112,4

0,2

от 0 до +55

85

WAS6 TTA

от 18 до 264 В напряжение посто

янного тока

100x45x112,4

0,215

от -40 до +70

95

WAZ6 TTA

от 18 до 264 В напряжение постоянного тока

100x45x112,4

0,215

от -40 до +70

95

WAS6 TTA EX

от 18 до 264 В напряжение постоянного тока

100x45x112,4

0,2

от -40 до +70

95

WAZ6 TTA EX

от 18 до 264 В напряжение постоянного тока

100x45x112,4

0,2

от -40 до +70

95

WAS4 PRO Freq

(24±6) В напряжение постоянного

тока

92,4x12,5x112,4

0,15

от 0 до +55

85

WAZ4 PRO Freq

(24±6) В напряжение постоянного

тока

92,4x12,5x112,4

0,15

от 0 до +55

85

WAS2 VMA V ac

(24±6) В напряжение постоянного

тока

92,4x22,5x112,4

0,15

от 0 до +50

90

WAZ2 VMA V ac

(24±6) В напряжение постоянного

тока

92,4x22,5x112,4

0,15

от 0 до +50

90

WAS1 CMA LP

1/5/10A ac

от 13 до 30 В напряжение постоянного тока

72x22,5x92,4

0,1

от 0 до +50

80

Наименование

Технические характеристики

Напряжение питания

Г абаритные размеры (длина^хширина^хвысота), мм, не более

Масса, кг, не более

Рабочие условия измерений

Температура окружающего воздуха, °С

Относительная влажность воздуха, %, не более

WAZ1 CMA LP

1/5/10A ac

от 13 до 30 В напряжение постоянного тока

72^Х22,5^Х92,4

0,1

от 0 до +50

80

WAS1 CMA 1/5/10A ac

(24±2,4) В напряжение постоянного тока

72x22,5x92,4

0,1

от 0 до +50

80

WAZ1 CMA 1/5/10A ac

(24±2,4) В напряжение постоянного тока

72x22,5x92,4

0,1

от 0 до +50

80

WAS2 CMA 5/10A uc

(24±2,4) В напряжение постоянного тока

92,4x22,5x112,4

0,14

от 0 до 50

80

WAZ2 CMA 5/10A uc

(24±2,4) В напряжение постоянного тока

92,4x22,5x112,4

0,14

от 0 до 50

80

WAS2 CMA 20/25/30A uc

(24±2,4) В напряжение постоянного тока

92,4x22,5x112,4

0,14

от 0 до 50

80

WAZ2 CMA 20/25/30A uc

(24±2,4) В напряжение постоянного тока

92,4x22,5x112,4

0,14

от 0 до 50

80

WAS2 CMA 40/50/60A uc

(24±2,4) В напряжение постоянного тока

92,4x22,5x112,4

0,14

от 0 до 50

80

WAZ2 CMA 40/50/60A uc

(24±2,4) В напряжение постоянного тока

92,4x22,5x112,4

0,14

от 0 до 50

80

WAS5 PRO Thermo

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,1

от 0 до +55

90

WAZ5 PRO Thermo

(24±6) В напряжение постоянного тока а

92,4x17,5x112,4

0,1

от 0 до +55

90

WTS4 THERMO

(24±4,8) В напряжение постоянного тока

92,4x12,5x112,4

0,1

от 0 до +55

90

WTZ4 THERMO

(24±4,8) В напряжение постоянного тока

92,4x12,5x112,4

0,1

от 0 до +55

90

Наименование

Технические характеристики

Напряжение питания

Г абаритные размеры (длина^хширина^хвысота), мм, не более

Масса, кг, не более

Рабочие условия измерений

Температура окружающего воздуха, °С

Относительная влажность воздуха, %, не более

WAS5 PRO RTD

(24±6) В напряжение постоянного

тока

92,4^Х17,5^Х112,4

0,2

от 0 до +55

85

WAZ5 PRO RTD

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

85

WAS5 PRO RTD 1000

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

85

WAS5 PRO RTD Cu

(24±6) В напряжение постоянного

тока

92,4x17,5x112,4

0,2

от 0 до +55

85

WTZ4 PT100/2 C 0/4

20mA

(24±4,8) В напряжение постоянного тока

92,4x12,5x112,4

0,2

от 0 до +55

85

WTZ4 PT100/3 C 0/4

20mA

(24±4,8) В напряжение постоянного тока

92,4x12,5x112,4

0,2

от 0 до +55

85
