Номер по Госреестру СИ: 69106-17
69106-17 Счетчики электрической энергии однофазные электронные
(B21, A41, A42)
Назначение средства измерений:
Счетчики электрической энергии однофазные электронные B21, A41, A42 (далее -счетчики) предназначены для измерений активной энергии или активной и реактивной энергии в однофазных цепях электрической энергии, с прямым подключением к измерительным цепям (непосредственным) или трансформаторным подключением в однотарифном режиме.
Внешний вид.
Счетчики электрической энергии однофазные электронные
Рисунок № 1
Внешний вид.
Счетчики электрической энергии однофазные электронные
Рисунок № 2
Внешний вид.
Счетчики электрической энергии однофазные электронные
Рисунок № 3
Внешний вид.
Счетчики электрической энергии однофазные электронные
Рисунок № 4
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 31.10.2022
Номер записи - 160820
ID в реестре СИ - 383220
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
В21 112-200, А41 112-200, А41, B21 112-200, B21 111-200, B21, A42 112-200, A41 112-200, A41,
Производитель
Изготовитель - Фирма "ABB S.p.A. - ABB SACE Division"
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 229
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 201
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 5843 дн.
Приказы РСТ, где упоминается данный тип СИ
№2310 от 2017.10.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Счетчики электрической энергии однофазные электронные (B21, A41, A42)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB S.p.A. - ABB SACE Division"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24371-08 02.10.2024 |
Трансформаторы тока, TRF M Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
4 года | |
|
48360-11 27.10.2021 |
Вольтметры аналоговые, VLM Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ |
1 год |
|
48361-11 27.10.2021 |
Амперметры аналоговые, AMT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ |
1 год |
|
49676-12 20.04.2017 |
Трансформаторы тока, CT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
69003-17 24.10.2022 |
Счетчики электрической энергии трехфазные электронные, B23, B24, A43, A44 Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1; 2 |
|
69106-17 31.10.2022 |
Счетчики электрической энергии однофазные электронные, B21, A41, A42 Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
16 лет |
|
71769-18 09.07.2024 |
Трансформаторы тока измерительные, CT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
8 лет |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Счетчики электрической энергии однофазные электронные (B21, A41, A42)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 201 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 25 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики электрической энергии однофазные электронные (B21, A41, A42)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Характеристики программного обеспечения счетчиков приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентиф икационные данные (признаки) |
Значение |
Значение |
|
Идентиф икационное наименование ПО |
B21-X*, |
A41A42-X* |
|
Номер версии (идентификационный номер) ПО |
B 10.2.0; B 10.4.0; B 10.5.0; B 10.6.0; B 10.7.0; B 10.8.0; B 10.9.0 |
A.1.10.0; A.1.10.3; A.1.10.4; A.1.10.8; A.1.10.9; A.1.11.12; A.1.11.13; A.1.11.16; A.1.11.31; A.1.11.32; A.1.12.0; A.1.12.1; A.1.13.0; A.1.14.0; A.1.16.0 |
|
Цифровой идентификатор ПО |
E7787612; 0867ВFE4; AE381DCA; 0BE40D20; 9F4752C6; 78A15AD8; BFC6DD3B |
CC4D33CE; 11EEDCA2; F0D40182; 951959B8; E22FE513; 2FF7E4F1; BCB44CF0; 110B96F3; 87C011B8; B883A5B2; 7397A26B; FC8A7323; 3E080D0C; CFFC3006; 6224B125 |
|
Примечание: *X- модификация счетчика | ||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «Средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на щиток счетчика и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным электронным B21, A41, A42
ГОСТ 31818.11-2012(МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
Документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП.В21А41А42-17 «Счетчики электрической энергии однофазные электронные B21, A41, A42. Методика поверки», утвержденному ФГУП «ВНИИМС» 26 июня 2017 года.
Основные средства поверки:
трехфазная поверочная установка УППУ-МЭ 3.1, регистрационный номер 39138-08; Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на счетчик и (или) паспорт.
Изготовитель
«ABB S.p.A.- ABB SACE Division», Италия
Адрес: Via Ardeatina 2491 , 00040 Santa Palomba (RM), Italy
Телефон (факс): +39 06 716341
E-mail: contact. center@it. abb. com
Заявитель
ООО «АББ»
ИНН 77 27 180 430
Адрес: 117335, г. Москва, Нахимовский проспект,58
Телефон (факс):8(495) 777-22-20, 8(495)777-22-21
E-mail: contact.center@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): 8 (495) 437 55 77, 8 (495) 437 56 66
E-mail: office@vniims.ru
Принцип действия счетчиков основан на использовании специализированной микросхемы, которая осуществляет перемножение входных сигналов тока и напряжения с последующим преобразованием произведения в количество потребляемой активной и реактивной электрической энергии. Измерение реактивной энергии счетчики производят с помощью метода сдвига фазы сигналов напряжения на 900.
Счетчики имеют жидкокристаллический дисплей (далее - ЖКИ), отображающий суммарное количество электроэнергии, прошедшей через счетчик, а также телеметрический выход, гальванически развязанный от остальных цепей счетчика, предназначенный для поверки или для подключения к системам автоматизированного учета.
Запоминающее устройство счетчиков выполнено на базе энергонезависимой памяти и позволяет сохранить информацию энергопотребления при отключении источника питания. На ЖКИ дисплее непрерывно индицируется значение потреблённой электроэнергии.Индикация других величин осуществляется по команде.
Крышка, закрывающая кнопки, может быть опломбирована для ограничения доступа к настройкам.
Пакетный способ передачи данных на основе протоколов M-Bus или ModbusRTU (RS-485) позволяет осуществлять прием и передачу отдельных параметров и команд. Для защиты от несанкционированного доступа предусмотрены пароли доступа и контроль за изменениями параметров счетчика.
Значение количества потреблённой электроэнергии (в единицах кВт-ч, квар^ч) -шестиразрядное десятичное число плюс один разряд после запятой.
Во всех счетчиках в качестве датчика тока используются трансформаторы тока. Счетчики имеют низкий порог чувствительности и линейную характеристику на всем диапазоне измерений.
Счетчики предназначены для эксплуатации внутри помещений. Они могут применяться автономно или в составе автоматизированной системы сбора данных о потребляемой электроэнергии.
В случае выхода ЖК-дисплея счетчика из строя информацию можно считать посредством встроенного интерфейса связи (в зависимости от модели счетчика) с использованием Ethernet-шлюза G13.
Общий вид модификаций счетчика и места опломбированияи нанесения знака поверки представлены на рисунках 1-2.
В зависимости от исполнений счётчики выпускаются нескольких модификаций.
Схема обозначений модификаций счетчиков
тип электронной платы на 4 DIN
тип электронной платы на 2 DIN
1-фазное трансформаторное
подключение уровень функциональности - Сталь уровень функциональности - Бронза
Класс точности активной
1
1
2
-
3
-
4
-
5
-
6
энергии 1.0
Интерфейс - только ИК-порт
Интерфейс - RS-485
Интерфейс - M-Bus
Интерфейс - Zigbee + RS-485
Интерфейс - Zigbee + M-Bus
Интерфейс - только Zigbee
Сертификация и поверка

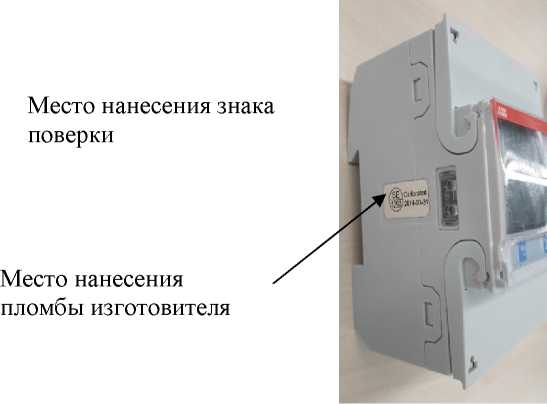

Место нанесения знака поверки

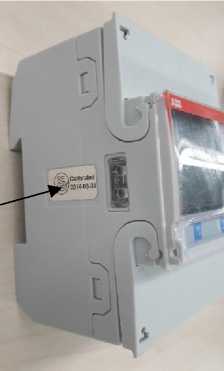

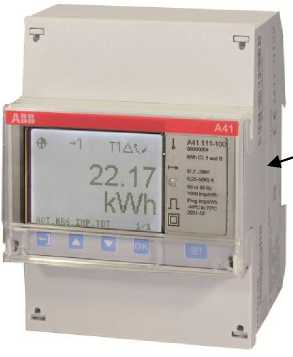

Рисунок 1 - СчетчикЛ41. A42
L

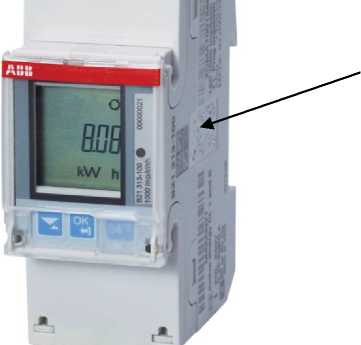

Рисунок 2 - Счетчик B21
Функциональные возможности счетчиков приведены в таблице 1.
Таблица 1 - Функциональные возможности счетчиков
|
Название типа серии |
Функции |
Класс точности при измерении активной/реактивной электроэнергии |
|
Сталь |
-измерение активной энергии; -импульсный либо сигнальный выход |
1 |
|
Бронза |
В дополнение к серии «Сталь»:
|
1/2*; 1 |
|
Примечание: *- только для модификаций B21; | ||
Таблица 3 -
|
Наименование характеристики |
Значение | ||
|
B21 |
A41 |
A42 | |
|
Класс точности измерений активной энергии ГОСТ Р 31819.21-2012 |
1 | ||
|
Класс точности измерений | |||
|
реактивной энергии ГОСТ Р 31819.23-2012 |
2 | ||
|
Номинальная частота, Гц, |
50 или 60 | ||
|
Номинальное напряжение, В |
230 |
от 57,7 до 288 | |
|
Диапазон рабочих напряжений, % от номинального напряжения |
от -20 до +15 | ||
|
Базовый ток, А |
5 |
5 |
— |
|
Номинальный ток, А |
— |
— |
1 |
|
Максимальный ток, А |
65 |
80 |
6 |
|
Стартовый ток, мА, не более |
20 |
1 | |
|
Потребляемая мощность на фазу, В •А, не более: | |||
|
- по цепи напряжения |
0,9 |
0,8 |
0,8 |
|
- по цепи тока |
0,014 |
0,007 |
0,001 |
|
Постоянная импульсного выхода счётчика, имп./кВт-ч (имп/квар-ч), программируемое значение |
от 1 до 999999 |
от 1 до 9999 | |
|
Постоянная светодиодного выхода счётчика, имп./кВт- ч (имп/квар-ч) |
1000 |
5000 | |
|
Длительность импульса светодиода, мс, не менее |
40 | ||
|
Длительность хранения информации при отключении | |||
|
питания, лет, не менее |
30 | ||
|
Диапазон предельных рабочих температур, °С |
от -40 до +70 | ||
|
Диапазон температур хранения и транспортировки, °С |
от -40 до +85 | ||
|
Средняя наработка на отказ, ч, | |||
|
не менее |
200000 | ||
|
Срок службы, лет, не менее |
30 |
25 | |
|
Масса, кг, не более |
0,15 |
0,23 | |
|
Габаритные размеры (длина; ширина; высота), мм, не более |
65,4; 35; 97 |
65; 70; 97; | |
