Номер по Госреестру СИ: 69467-17
69467-17 Мутномеры
(TL23)
Назначение средства измерений:
Мутномеры TL23 (далее - мутномеры) предназначены для измерения мутности питьевой воды, природных и сточных вод, эмульсий, коллоидных растворов.

Внешний вид.
Мутномеры
Рисунок № 1
Общие сведения
Дата публикации - 15.09.2022
Срок свидетельства - 24.11.2027
Номер записи - 161218
ID в реестре СИ - 383618
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TL23 модель TL2350, TL23 модель TL2310, TL23 модель TL2300, TL23 модели TL2360, TL23 модели TL2350, TL23 модели TL2310, TL23 мод. TL2360, TL23 мод. TL2310, TL23, TL, модель TL2300, TL 2360, TL 2350, TL 2310, DX-500, DX-2000, DL-2000, 60490-15, 518-060, - модель TL2360,
Производитель
Изготовитель - Фирма "Hach Company", США; производственная площадка: "Hach Company"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 561
Выдано извещений - 1
Кол-во периодических поверок - 435
Кол-во средств измерений - 240
Кол-во владельцев - 82
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2283 от 2022.09.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (5)
№2618 от 2017.11.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Мутномеры (TL23)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69467-17 Мутномеры (TL23) Фирма "Hach Company", США; производственная площадка: "Hach Company" (КИТАЙ ) |
33222-06 Фотометры (Эксперт-003) ООО "Эконикс-Эксперт" (РОССИЯ г.Москва) |
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Фотометры (Эксперт-003)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 17 | 0 | 16 | 0 | 12 | 0 | 12 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 24 | 5 | 17 | 0 | 21 | 5 | 16 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 17 | 0 | 16 | 0 | 15 | 0 | 15 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 12 | 1 | 3 | 9 | 0 | 10 | 2 | 8 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 9 | 5 | 4 | 0 | 9 | 5 | 4 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 40 | 0 | 37 | 0 | 38 | 0 | 35 | ||
| ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АДЫГЕЙСКИЙ ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 0 | 2 | 1 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 80 | 8 | 63 | 0 | 39 | 6 | 33 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 17 | 0 | 14 | 0 | 17 | 0 | 14 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577) | РСТ | 7 | 1 | 0 | 7 | 0 | 6 | 0 | 6 | |
| ООО "ФЕРРАТА" (RA.RU.310646) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 34 | 1 | 2 | 30 | 0 | 29 | 1 | 28 | |
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 4 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СОЛО-КЛАССИКА" (RA.RU.311426) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АДЫГЕЙСКИЙ ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФКУ ЦБИТ МЧС РОССИИ (РОСС RU.0001.310355) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 7 | 1 | 6 | 0 | 7 | 1 | 6 | ||
| ООО "ЭКОИНСТРУМЕНТ" (RA.RU.313427) | 53 | 1 | 46 | 7 | 0 | 53 | 46 | 7 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 4 | 8 | 0 | 12 | 4 | 8 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 1 | 6 | 0 | 7 | 1 | 6 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 1 | 0 | 4 | 0 | 2 | 0 | 2 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 28 | 1 | 0 | 28 | 0 | 27 | 0 | 27 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 23 | 4 | 0 | 23 | 0 | 12 | 0 | 12 | ||
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ГУП "ВОДОКАНАЛ САНКТ-ПЕТЕРБУРГА" (RA.RU.312801) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "НМОП" (RA.RU.311359) | 2 | 1 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Фотометры (Эксперт-003)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
6364 | 5877 |
|
ФБУ Иркутский ЦСМ Иркутская область |
5648 | 5877 |
|
ФБУ НИЦ ПМ-Ростест Москва |
5300 | 5877 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5353 | 5877 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
5880 | 5877 |
Программное обеспечение
Мутномеры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты. Обновление ПО в процессе эксплуатации не предусмотрено. Метрологически значимая часть ПО заложена на измерительной плате, которая защищена от доступа и изменения. Обновление ПО измерительной платы в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии ПО измерительной платы |
5.6.4 |
|
Номер версии ПО интерфейса, не ниже |
1.6.2 |
|
Цифровой идентификатор ПО |
- |
Конструкция мутномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса мутномера методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мутномерам TL23
Техническая документация изготовителя «Hach Company», США.
Поверка
Поверкаосуществляется по документу МП 27-241-2017 «ГСИ. Мутномеры TL23. Методика поверки», утвержденному ФГУП «УНИИМ» «04» мая 2017 г.
Основное средство поверки:
- стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 (мутность по формазиновой шкале 4000 ЕМФ, относительная погрешность аттестованного значения ± 1,0 %).
Допускается применение других средств поверки, обеспечивающих требуемую точность и диапазон измерений.
Знак поверки в виде наклейки наносится на лицевую панель корпуса мутномера.
Изготовитель
Фирма «Hach Company», США
P.O. Box 389, Loveland, Colorado, 80539-0389
Tel: 800-227-4224
www.hach.com.
Производственная площадка: «Hach Company», Китай
No 139, Alley 2638, Hongmei South Road, Meilong Town, Minhang, Shanghai, China 20108.
Tel: +862154401908
e-mail:info@hach.com
Заявитель
Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ» (ООО«ЭКОИНСТРУМЕНТ»)
119049, г. Москва, Ленинский проспект, 6, к.756.
ИНН 7706201618
Тел: +7 (495) 745-22-90, +7 (495) 745-22-91, Факс: (+7495) 237-65-80
е-mail: mail@ecoinstrument.ru
Лист № 4 Всего листов 4
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»,
(ФГУП «УНИИМ»).
620000, г. Екатеринбург, ул. Красноармейская, 4, тел. +7 (343) 350-26-18, факс: +7 (343) 350-20-39, e-mail: uniim@uniim.ru.
Принцип действия мутномеров основан на свойствах частиц рассеиваться и поглощаться поверхностью взвешенных частиц в жидкости.
Конструктивно мутномер представляет собой прибор, состоящий из источника света (лампы накаливания с вольфрамовой нитью или ИК-светодиода), кюветного отсека, одного или нескольких детекторов рассеянного света и детектора проходящего света. Микропроцессор производит расчет значения мутности по уровням сигналов от детекторов.
Мутномеры выпускаются 4-х моделей: TL2300, TL2310, TL2350, TL2360, которые отличаются источником света и диапазонами измерений и показаний. Модели TL2300 и TL2350 оборудованы галоген-вольфрамовой лампой накаливания, а модели TL2310 и 2360 оборудованы светодиодом 860 нм. Модель TL2300 имеет детектор проходящего света и нефелометрический детектор бокового рассеяния. Модель TL2310 имеет только нефелометрический детектор бокового рассеяния. Модели TL2350 и TL2360 имеют детекторы проходящего света и нефелометрические детекторы переднего, бокового и обратного рассеяния.

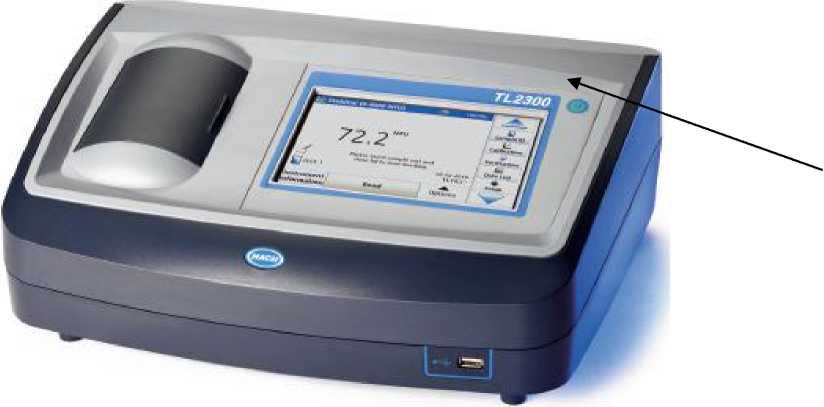

Общий вид мутномера представлен на рисунке 1. Место нанесения знака поверки указано стрелкой.
Пломбировка мутномеров не предусмотрена.
Рисунок 1 - Общий вид мутномера
Лист № 2 Всего листов 4
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик для модели | |||
|
TL2300 |
TL2310 |
TL2350 |
TL 2360 | |
|
Диапазон измерений мутности, ЕМФ |
от 0,1 до 4000 |
от 0,1 до 1000 |
от 0,1 до 4000 |
от 0,1 до 4000 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 6 | |||
|
Предел допускаемого СКО случайной составляющей относительной погрешности измерений мутности, % |
2 | |||
|
Диапазон показаний мутности, ЕМФ |
- |
- |
от 0,001 до 10000 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значения характеристик для модели | |||
|
TL2300 |
TL2310 |
TL2350 |
TL 2360 | |
|
Электропитание: | ||||
|
- напряжение постоянного тока, В |
12 | |||
|
Габаритные размеры, мм, не более: | ||||
|
- высота |
153 | |||
|
- ширина |
395 | |||
|
- длина |
305 | |||
|
Масса, кг, не более |
3,0 | |||
|
Условия эксплуатации: | ||||
|
- температура окружающего воздуха, оС |
от 0 до 40 | |||
|
- относительная влажность воздуха, % |
от 5 до 95 | |||
