Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала, подлежащего дозированию) вызывает деформацию чувствительного элемента средства измерений (тензометрического датчика), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. В зависимости от измеренного значения массы осуществляется управление подачей материала для формирования дозы с предварительно заданной массой.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.

Средство измерений представляет собой автоматический весовой дозатор дискретного действия с комбинированной дозой по ГОСТ 8.610-2012 и состоит из следующих частей:

• - опорный каркас;

• - вибрационный питатель, распределяющий взвешиваемый материал на порции;

• - в верхней части дозатора ряд расположенных по кругу питающих бункеров, ряд узлов взвешивания (с грузоприемным устройством в виде бункера) под ними, а в части модификаций ряд накопительных бункеров под узлами взвешивания. Каждый узел взвешивания опирается на один весоизмерительный тензорезисторный датчик, закрытый защитным кожухом, и содержит устройство аналого-цифрового преобразования сигналов датчика (A-ADV) и устройство управления (A-SUB) механизмом сброса дозируемого материала (откидные крышки, приводимые в действие электродвигателем с эксцентриком или со специальной системой рычагов);

• - в нижней части дозатора один, два или три бункера формирования дозы материала, получаемой путем сброса из комбинации узлов взвешивания (и/или накопительных бункеров) материала суммарной массой, соответствующей заданной дозе;

• - электрический шкаф специальной формы, огибающий бункер формирования дозы и содержащий микропроцессорное электронное устройство обработки измерительной информации и управления средством измерений, блоки цифровых интерфейсов, устройства питания и коммутации;

• - показывающее устройство с чувствительным экраном (RCU-920);

• - печатающее устройство (в зависимости от оснащения).

Средство измерений выпускается в модификациях, отличающихся значением наибольшего предела узлов взвешивания, их количеством, особенностями конструкции частей дозатора, определяемыми характером материала, для дозирования которого он предназначен, а также оснащением.

Модификации средства измерений имеют обозначения вида: ADW-E-[A][B][C], где

• [A] - Обозначение максимально возможного объема дозы, за один сброс, в литрах: 02; 03; 05; 06; 10; 16

• [B] - Количество узлов взвешивания: 08; 10; 14; 16; 18; 20; 24

• [C] - Конструкция:

S: при каждом цикле дозирования доза формируется из порций, получаемых непосредственно из узлов взвешивания;

M: из узла взвешивания порция может быть сброшена в накопительный бункер и при каждом цикле дозирования доза формируется из порций, получаемых и из узлов взвешивания, и/или из накопительных бункеров;

F: из узла взвешивания порция может быть сброшена в один из двух (или один из трех, рисунок 2) бункеров формирования дозы, и за один цикл взвешивания формируются две дозы. Створки узлов взвешивания открываются в две стороны, сбрасывая дозу материала поочередно в один из бункеров .

Внешний вид средства измерений представлен на рисунках 1 и 2.

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 3 и 4.

ADW-E-1014S

ADW-E-0514F

ADW-E-[A][B]F, два бункера

ADW-E-[A][B]F, три бункера

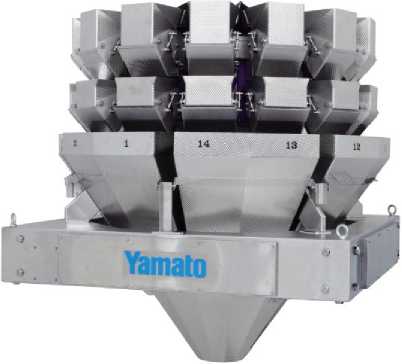

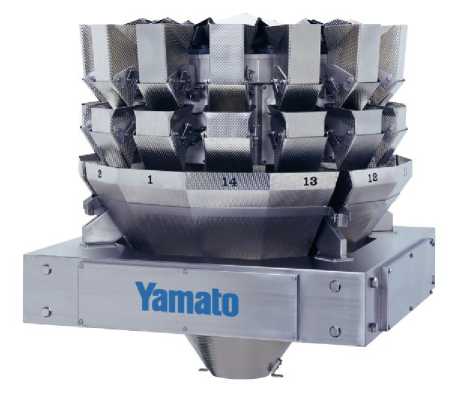

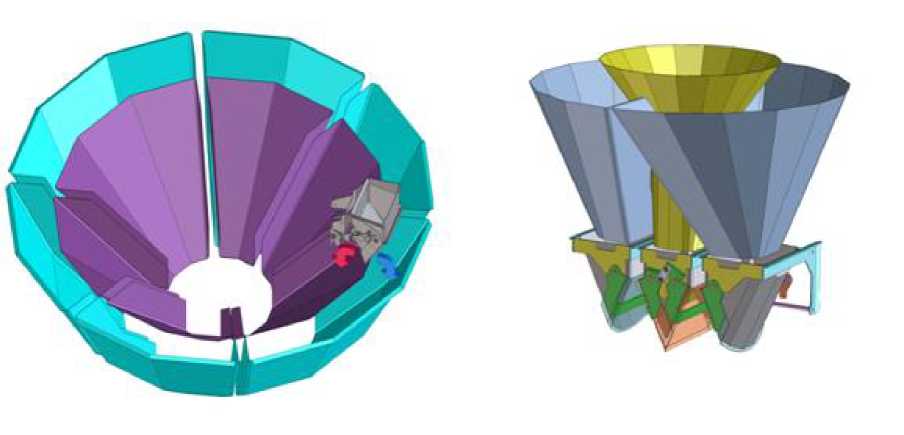

Рисунок 1 - Внешний вид средства измерений и схема бункера формирования дозы материала (примеры)

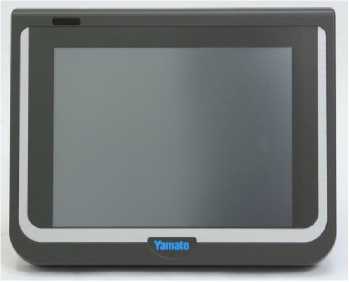

Рисунок 2 - Внешний вид показывающего устройства RCU-920

Винт крепления кожуха

Проволока пломбы

Кожух взвешивающего модуля с датчиком

Кронштейн для установки бункера на датчик

Свинцовая пломба с оттиском клейма поверителя

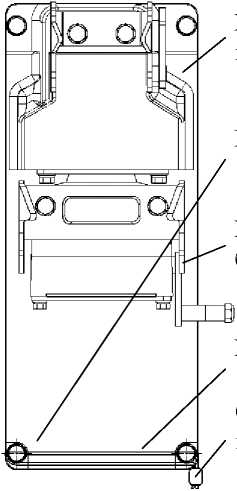

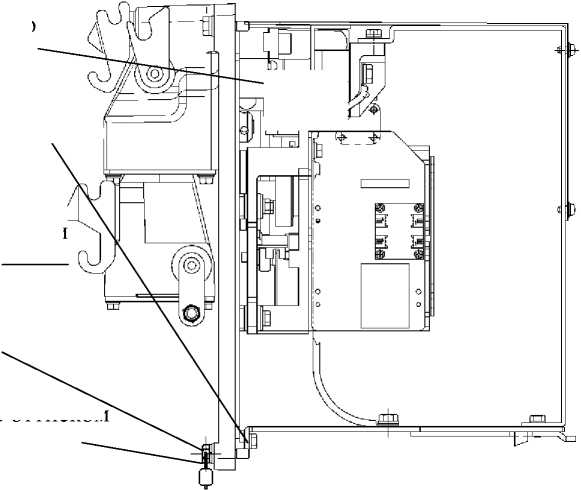

Рисунок 3 - Схема пломбировки узла взвешивания (со снятым грузоприёмным устройством), слева - вид спереди, справа - вид сбоку

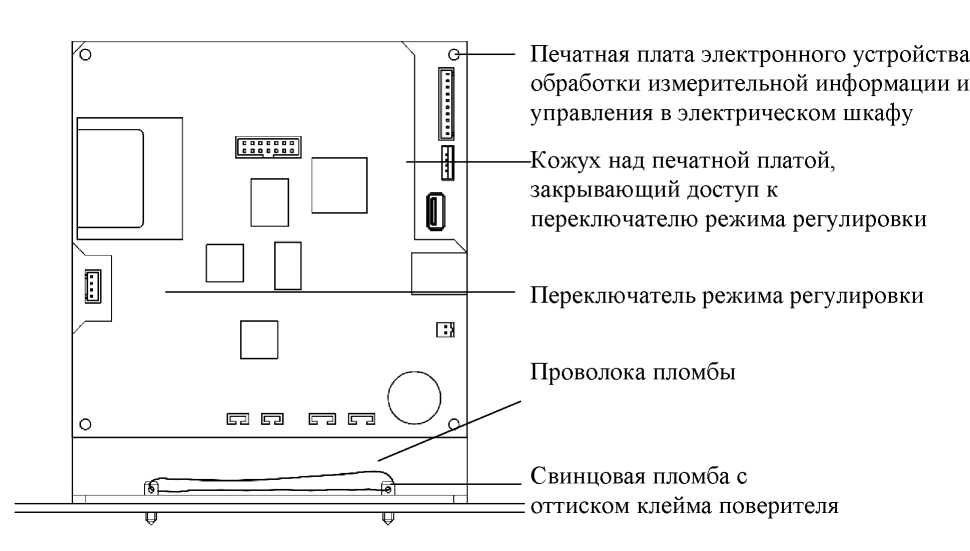

Рисунок 4 - Схема пломбировки печатной платы электронного устройства обработки измерительной информации и управления

Таблица 6 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Характеристики модификаций

Продолжение таблицы 3

Таблица 4 - Минимально допустимое значение номинальной минимальной дозы (Minfill), г

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5
