Номер по Госреестру СИ: 69574-17
69574-17 Измерители параметров выключателей
(HISAC)
Назначение средства измерений:
Измерители параметров выключателей серии HISAC (далее - измерители) предназначены для измерений:
- силы постоянного тока (тока потребления привода выключателей);
- напряжения постоянного тока (перемещения контактов и скорости срабатывания выключателей);
- электрического сопротивления постоянному току (переходного сопротивления контактов выключателей);
- временных интервалов (времени включения и отключения выключателей).
Внешний вид.

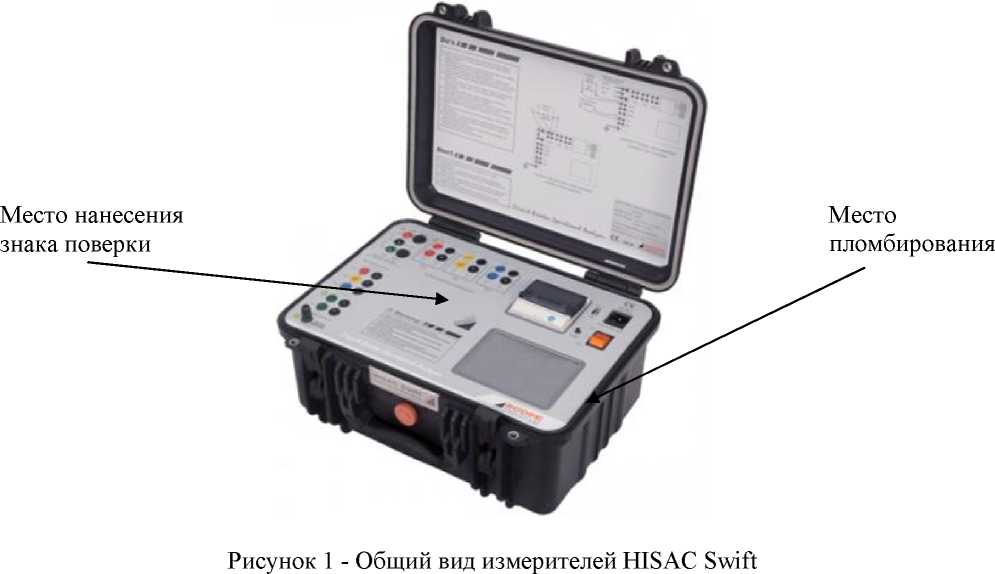

Измерители параметров выключателей
Рисунок № 1
Внешний вид.
Измерители параметров выключателей
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.12.2022
Номер записи - 161310
ID в реестре СИ - 383710
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "SCOPE T&M Pvt. Ltd."
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2695 от 2017.12.04 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители параметров выключателей (HISAC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69574-17 Измерители параметров выключателей (HISAC) Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ ) |
63774-16 Приборы контроля высоковольтных выключателей (ПКВ/У3.0 (модификация ПКВ/У3.1)) Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69572-17 04.12.2022 |
Микроомметры цифровые, CRM, TRM Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ ) |
ОТ МП |
2 года |
|
69573-17 04.12.2022 |
Измерители коэффициента трансформации, TTRM Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ ) |
ОТ МП |
2 года |
|
69574-17 04.12.2022 |
Измерители параметров выключателей, HISAC Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ ) |
ОТ МП |
2 года |
|
71506-18 15.06.2024 |
Анализаторы тока утечки для ограничителя перенапряжения, SA Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ ) |
ОТ МП |
1 год |
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Кто поверяет Приборы контроля высоковольтных выключателей (ПКВ/У3.0 (модификация ПКВ/У3.1))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы контроля высоковольтных выключателей (ПКВ/У3.0 (модификация ПКВ/У3.1))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (CPLOT, HISAC Ultima Test Manager) применяется для связи с внешним ПК и позволяет управлять прибором, выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов . ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Характеристики встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
HISAC Swift |
HISAC Ultima | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.0 |
Не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов способом наклейки и на титульные листы руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям параметров выключателей серии HISACГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ Р 52565-2006 Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Поверка
Поверкаосуществляется по документу МП 206.1-073-2017 «Измерители параметров выключателей серии HISAC. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.03.2017 г.
Основные средства поверки: калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09); генератор сигналов специальной формы AFG-73051 (регистрационный номер в Федеральном информационном фонде № 53065-13); вольтметр универсальный цифровой GDM-78255A (регистрационный номер в Федеральном информационном фонде № 38428-08); шунт измерительный стационарный взаимозаменяемый 75ШИС (регистрационный номер в Федеральном информационном фонде № 29211-10); осциллограф цифровой GDS-73352 (регистрационный номер в Федеральном информационном фонде № 51562-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
Изготовитель
Фирма «SCOPE T&M Pvt. Ltd.», Индия
Адрес: 402, Aurus Chamber, Annex A, S.S. Amrutwar Road, Worli, Mumbai 400 013, India Телефон (факс): +91 (22) 4344 4244 (+91 (22) 4344 4242)
Web-сайт: http://www.scopetnm.com
Заявитель
Общество с ограниченной ответственностью «Торговый Дом «ЭнергоСпецКомплект» (ООО «ТД «ЭСКО»)
Адрес: 129110, г. Москва, ул. Гиляровского, д. 51
Телефон (факс): +7(495) 258-80-83 (+7 (495) 258-80-83)
Web-сайт: http://www.eskomp.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-Mail: office@vniims.ru
Web-сайт: www.vniims.ru
Область применения измерителей - проверка электромеханических характеристик высоковольтных выключателей, а также устройств релейной защиты, автоматики и телемеханики при проведении испытаний и технического обслуживания.
Принцип действия измерителей заключается в формировании испытательных и управляющих сигналов с заданными параметрами и регистрации откликов на них. При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором и результаты измерений индицируются либо на встроенном ЖК-дисплее (модификация HISAC Swift), либо на дисплее внешнего ПК (модификация HISAC Ultima).
Измерители изготавливаются в виде двух модификаций: HISAC Swift, HISAC Ultima. Модификации имеют одинаковый принцип действия и отличаются между собой функциональностью и конструкцией.
Приборы оснащены встроенными шаблонами, автоматизирующих процесс тестирования выключателей и снятия их характеристик.
Цикл измерений задается (программируется) оператором через меню. В окне дисплея выводятся установки прибора и результаты измерений в числовом и графическом видах. После выполнения каждого цикла измерений результаты сохраняются в памяти прибора или распечатываются встроенным в прибор термопринтером (модификация HISAC Swift).
Основные узлы измерителей: источник напряжения, источник тока, датчики тока и напряжения, силовые ключи управления, микропроцессор, запоминающее устройство, схема интерфейсов, блок питания, ЖК-дисплей.
Для связи с персональным компьютером измерители имеют интерфейсы USB (модификация HISAC Swift) и Ethernet (модификация HISAC Ultima).
Конструктивно измерители модификации HISAC Swift выполнены в ударопрочных корпусах из полипропилена в виде кейса. На лицевой панели измерителей расположены ЖКИ, измерительные входы/выходы, клемма заземления, разъемы питания и интерфейсов связи, термопринтер.
Конструктивно измерители модификации HISAC Ultima выполнены в металлических корпусах, помещаемых на тележку. Собственно измеритель состоит из модуля анализатора (HISAC Ultima Analyser) и опционального модуля (-ей) измерения электрического сопротивления постоянного тока (HISAC Ultima DCRM).
Все входы/выходы, клеммы, разъемы, регуляторы расположены на На лицевой панели блоков.
В качестве опций измерители HISAC Ultima могут комплектоваться потенциометрическими датчиками для измерения линейных и угловых перемещений контактов.
Питание измерителей осуществляется от сети питания переменного тока.
Приборы относятся к ремонтируемым и восстанавливаемым изделиям.
Внешний вид измерителей приведен на рисунках 1, 2.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса.

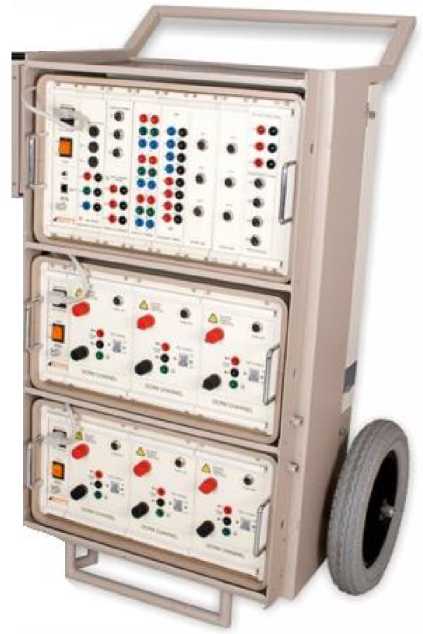

Рисунок 2 - Общий вид измерителей HISAC Ultima
Таблица 11 - Комплектность измерителей HISAC Swift
|
Наименование |
Обозначение |
Количество |
|
Измеритель HISAC Swift |
- |
1 шт. |
|
Комплект измерительных кабелей |
- |
1 шт. |
Продолжение таблицы 11
|
Наименование |
Обозначение |
Количество |
|
Кабель заземления |
1 шт. | |
|
Кабель питания |
1 шт. | |
|
Кабель USB |
1 шт. | |
|
Предохранитель |
1 к-т | |
|
Сумка для кабелей |
1 шт. | |
|
Компакт диск с ПО CPLOT |
1 шт. | |
|
Термобумага для принтера |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 206.1-073-2017 |
1 экз. |
Таблица 12 - Комплектность измерителей HISAC Ultima
|
Наименование |
Обозначение |
Количество |
|
Измеритель HISAC Ultima в составе:
|
- |
1 шт. по заказу |
|
Комплект измерительных кабелей |
- |
1 шт. |
|
Кабель заземления |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Кабель Ethernet |
- |
1 шт. |
|
Резистивные датчики линейных и угловых перемещений серий LTH, NLTH, NRTF |
по числу каналов | |
|
Предохранитель |
10 шт. | |
|
Алюминиевый кейс для модуля |
1 шт. | |
|
Сумка для кабелей |
1 шт. | |
|
Компакт диск с ПО HISAC Ultima Test Manager |
1 шт. | |
|
Ноутбук |
по заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 206.1-073-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики измерителей HISAC Swift в режиме измерений силы постоянного тока
|
Пределы измерений, А |
Разрешение, А |
Пределы допускаемой абсолютной погрешности измерений, А |
|
1 |
0,001 | |
|
2 |
0,001 | |
|
5 |
0,001 |
±(0,0fafa.+1 е.м.р.) |
|
10 |
0,01 | |
|
25 |
0,01 | |
|
50 |
0,01 | |
|
Примечания fa. - значение предела измерений, А; е.м.р. - единиц младшего разряда | ||
Таблица 3 - Метрологические характеристики измерителей HISAC Ultima в режиме измерений силы постоянного тока
|
Пределы измерений, А |
Разрешение, А |
Пределы допускаемой абсолютной погрешности измерений, А |
|
1 |
0,001 | |
|
2 |
0,001 | |
|
5 |
0,001 |
±(0,005^п .+1 е.м.р.) |
|
10 |
0,001 | |
|
25 |
0,001 | |
|
Примечания | ||
|
fa. - значение предела измерений, А; | ||
|
е.м.р. - единиц младшего разряда | ||
Таблица 4 - Метрологические характеристики измерителей HISAC Ultima в режиме измерений напряжения постоянного тока
|
Предел измерений, В |
Разрешение, В |
Пределы допускаемой абсолютной погрешности измерений, В |
|
5 |
0,001 |
±(0,005^иизм.+1 е.м.р.) |
|
Примечания иизм. - измеренное значение, В; е.м.р. - единиц младшего разряда | ||
Таблица 5 - Метрологические характеристики измерителей HISAC Swift в режиме измерений
электрического сопротивления постоянному току (от 1 до 3 каналов)
|
Измерительный ток, А |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, мкОм, мОм, Ом |
|
10 |
200 мкОм |
0,1 мкОм |
±(0,02Ч<п.-5 е.м.р.) |
|
2000 мкОм |
1 мкОм | ||
|
20 мОм |
0,01 мОм | ||
|
200 мОм |
0,1 мОм | ||
|
2 Ом |
1 мОм | ||
|
Примечания И.п. - значение предела измерений, мкОм, мОм, Ом; е.м.р. - единиц младшего разряда | |||
Таблица 6 - Метрологические характеристики измерителей HISAC Ultima в режиме измерений электрического сопротивления постоянному току (от 1 до 6 каналов)
|
Измерительный ток, А |
Пределы измерений, мкОм |
Разрешение, мкОм |
Пределы допускаемой абсолютной погрешности измерений, мкОм |
|
150 |
1000 |
1 |
±(0,02Ч<п.-| е.м.р.) |
|
2000 | |||
|
4000 | |||
|
8000 | |||
|
Примечания И.п. - значение предела измерений, мкОм; е.м.р. - единиц младшего разряда | |||
Таблица 7 - Метрологические характеристики измерителей HISAC Swift в режиме измерений временных интервалов
|
Частота дискретизации, кГц |
Диапазон измерений |
Разрешение, мс |
Пределы допускаемой абсолютной погрешности измерений, мс, с |
|
1 |
от 1 мс до 4 с |
1 |
±(0,0005^T+1 е.м.р.) |
|
2 |
от 0,5 мс до 2 с |
0,5 | |
|
5 |
от 0,2 мс до 0,8 с |
0,2 | |
|
10 |
от 0,1 мс до 0,4 с |
0,1 | |
|
20 |
от 0,05 мс до 0,2 с |
0,05 | |
|
Примечания T - измеренное значение временного интервала, мс, с; е.м.р. - единиц младшего разряда | |||
Таблица 8 - Метрологические характеристики измерителей HISAC Ultima в режиме измерений
временных интервалов
|
Частота дискретизации, кГц |
Диапазон измерений |
Разрешение, мс |
Пределы допускаемой абсолютной погрешности измерений, мс, с |
|
1 |
от 1 мс до 40 с |
1 |
±(0,0005^T + 1 е.м.р.) |
|
2 |
от 0,5 мс до 20 с |
0,5 | |
|
5 |
от 0,2 мс до 8 с |
0,2 | |
|
10 |
от 0,1 мс до 4 с |
0,1 | |
|
Примечания T - измеренное значение временного интервала, мс, с; е.м.р. - единиц младшего разряда | |||
Таблица 9 - Основные технические характеристики измерителей HISAC S wift
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 96 до 246 50/60 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
435х315х175 |
|
Масса, кг |
10 |
|
Рабочие условия измерений:
|
от -20 до +50 до 95 без конденсации |
Таблица 10 - Основные технические характеристики измерителей HISAC Ultima
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 195 до 265 от 45 до 55 |
|
Габаритные размеры, мм, (длинахширинахвысота)
|
500х270х300 500x270x250 |
|
Масса, кг
|
12 18 |
|
Рабочие условия измерений:
|
от -20 до +50 до 95 без конденсации |
