Номер по Госреестру СИ: 69679-17
69679-17 Платы SATEC HACB для калибровки и поверки счетчиков электрической энергии
(BFM II)
Назначение средства измерений:
Платы SATEC HACB для калибровки и поверки счетчиков электрической энергии BFM II (далее - платы SATEC HACB) предназначены для масштабного преобразования тока с коэффициентом преобразования 1/500 с несколькими независимыми выходами токового сигнала.
Внешний вид.
Платы SATEC HACB для калибровки и поверки счетчиков электрической энергии
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 11.12.2022
Номер записи - 161427
ID в реестре СИ - 383827
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭКОМЕРА-15, Экомера, ЭКО-15, BFM II,
Производитель
Изготовитель - Фирма "Satec Ltd."
Страна - ИЗРАИЛЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 10
Выдано извещений - 1
Кол-во периодических поверок - 9
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 2009 дн.
Приказы РСТ, где упоминается данный тип СИ
№2786 от 2017.12.11 Об утверждении типов средств измерений
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1913 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Платы SATEC HACB для калибровки и поверки счетчиков электрической энергии (BFM II)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Satec Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15354-96 01.06.2001 |
Приборы переменного тока, PowerMeter 290H Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
1 год | |
|
34868-07 22.09.2022 |
Приборы для измерений показателей качества и учета электрической энергии, PM172E, RPM072E, PM172EH, EDL172EHXR, PM175, EDL175XR, PM296, PNA296 Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ |
8 лет, с 2014 г. 14 лет |
|
39235-08 01.12.2013 |
Счетчики многофункциональные и анализаторы качества электрической энергии, ExpertMeter 720 (EM 720) Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ |
8 лет |
|
39235-13 09.07.2024 |
Счетчики многофункциональные и анализаторы качества электрической энергии, ExpertMeter 720 (EM 720) Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
10 лет |
|
57414-14 05.04.2029 |
Приборы для измерений показателей качества и учета электрической энергии, SATEC PM180 Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
14 лет |
|
57630-14 10.06.2019 |
Устройства для измерений параметров электроэнергии и автоматизации подстанций, ezPAC SA 300 (версии ezPAC SA 310, ezPAC SA 320, ezPAC SA 330) Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ |
14 лет |
|
69679-17 11.12.2022 |
Платы SATEC HACB для калибровки и поверки счетчиков электрической энергии, BFM II Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
5 лет |
|
72895-18 26.10.2024 |
Контроллеры присоединения, ezPAC SA330 (КП SA330) Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
8 лет |
|
73507-18 14.12.2023 |
Счетчики электрической энергии, BFM II Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
8 лет |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Платы SATEC HACB для калибровки и поверки счетчиков электрической энергии (BFM II)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "БЮРО ПОВЕРКИ" (RA.RU.312621) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ГОРВОДОУЧЕТ" (RA.RU.312363) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "АКВАТЕХНИК" (RA.RU.312268) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ИП Субоч А.М. (RA.RU.313429) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ИП КУЗНЕЦОВ Д.О. (RA.RU.313743) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| ООО "ГОРОДСКАЯ МЕТРОЛОГИЧЕСКАЯ СЛУЖБА" (RA.RU.312906) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Платы SATEC HACB для калибровки и поверки счетчиков электрической энергии (BFM II)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
27500 | 27500 |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на плату SATEC HACB в месте, указанном на рисунке 1, и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к платам SATEC HACB для калибровки и поверки счетчиков электрической энергии BFM II
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 209-20-2017 «Плата SATEC HACB для калибровки и поверки счетчиков электрической энергии BFM II. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.05.2017 г.
Основные средства поверки:
-
- мультиметр Agilent 3458A (рег. № 25900-03);
-
- установка многофункциональная измерительная OMICRON CMC 256 (рег. № 26170-09);
-
- шунты переменного тока Fluke A40B (рег. № 51518-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на плату SATEC HACB и на свидетельство о поверке.
Изготовитель
Фирма «SATEC LTD», ИзраильАдрес: Har Hotzvim Science Based Industrial Park, POB 45022 Jerusalem 91450, Israel
Тел. 972-2-5411000, факс 972-2-581-2371
Web-сайт http://www.satec-global.com
E-mail satec@satec-global.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел. (495) 437-37-29, факс (495) 437-56-66
Web-сайт http://www.vniims.ru
Е-mail office@vniims.ru
Платы SATEC HACB используются в качестве вспомогательного средства при поверке или калибровке многоканальных электросчетчиков и представляют собой комплекс из 18 измерительных трансформаторов тока. Трансформаторы образуют 3 группы (для трех фаз) по 6 трансформаторов. Каждая из групп является фактически единым трансформатором тока с одной первичной обмоткой и вторичными, намотанными на индивидуальные сердечники. Первичная обмотка состоит из пяти витков. Все вторичные обмотки и их сердечники идентичны и обеспечивают коэффициент трансформации по току 1/500. При калибровке, поверке или испытаниях счетчиков выходы вторичных обмоток подключаются к токовым входам счетчиков электрической энергии BFM II производства фирмы SATEC, заменяя трансформаторы тока из их комплекта.
Общий вид платы SATEC HACB представлен на рисунке 1. Пломбировка от несанкционированного доступа изготовителем не предусмотрена.
Место нанесения знака утверждения типа и знака поверки

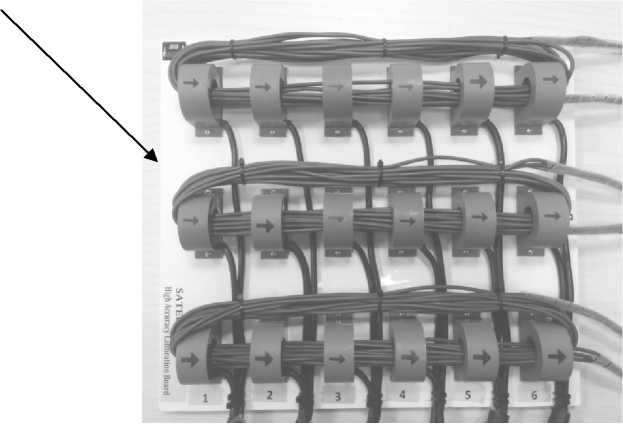

Рисунок 1 - Общий вид платы SATEC HACB
Метрологические и основные технические характеристики плат SATEC HACB приведены в таблице 1.
Таблица 1 - платы SATEC HACB
|
Наименование характеристики |
Номинальное значение |
Диапазон |
|
Сила первичного тока I1, А |
10 |
От 0,02 до 20 |
|
Сила вторичного тока I2, мА |
20 |
От 0,04 до 40 |
|
Пределы допускаемой погрешности | ||
|
Первичный ток, А |
токовой, % от 12ном |
угловой, минут |
|
0,1 |
±0,3 |
±12 |
|
0,5 |
±0,15 |
±7 |
|
2 |
±0,1 |
±5 |
|
От 10 до 20 |
±0,1 |
±3 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % без конденсации |
23±5 от 30 до 80 | |
|
Г абаритные размеры (длина, ширина, высота), см, не более |
37х33х10 | |
|
Длина подводящих кабелей, м, не менее |
1,5 | |
|
Масса, кг, не более |
8,5 | |
Примечание: 12ном - номинальное значение вторичного тока
