Номер по Госреестру СИ: 70092-17
70092-17 Регуляторы температуры
(Raychem мод. Raystat-Eco-10, Raystat-Control-10)
Назначение средства измерений:
Регуляторы температуры Raychem модификации RAYSTAT-ECO-10, RAYSTAT-CONTROL-10 (далее - приборы) предназначены для измерений температуры окружающей среды при подключении датчика температуры (Pt100) и отображения на цифровом дисплее текущего значения, поддержании заданного температурного режима посредством управления силовых элементов электронагревательных цепей.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Raychem мод. Raystat-Eco-10, Raystat-Control-10
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 5638583f-b809-0fca-eb26-e2ead55d7d01 | 70092-17 | 2022-09-01 | — | актуальная |
| 32a76ef9-a5a2-fb8e-a354-dd81f6c93e65 | 70092-17 | 2020-05-07 | 2022-09-01 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Дата публикации - 01.09.2022
Срок свидетельства - 29.12.2022
Номер записи -
ID в реестре СИ - 384291
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Изготовитель - Компания "Pentair Thermal Management Belgium NV"
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
№3028 от 2017.12.29 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70091-17 29.12.2022 |
Датчики температуры, MONI-PT100-4/20МА Компания "Pentair Thermal Management Belgium NV" (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
70092-17 29.12.2022 |
Регуляторы температуры, Raychem мод. Raystat-Eco-10, Raystat-Control-10 Компания "Pentair Thermal Management Belgium NV" (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
70094-17 29.12.2022 |
Термопреобразователи сопротивления, MONI Компания "Pentair Thermal Management Belgium NV" (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «низкий» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RAYSTAT-ECO-10 |
RAYSTAT-CONTROL-10 |
|
Номер версии (идентификационный номер) ПО модификаций |
FF34_ECO10_3C_V1 |
FF34_C10_3C_V1 |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
наносится на титульный лист эксплуатационной документации типографическим способом.
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регуляторам температуры Raychem модификации RAYSTAT-ECO-10, RAYSTAT-CONTROL-10
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация компании «Pentair Thermal Managemeent Belgium NV», Бельгия
осуществляется по документу МП 2411-0147-2017 «Регуляторы температуры Raychem модификации RAYSTAT-ECO-10, RAYSTAT-CONTROL-10. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июля 2017 г.
Основные средства поверки:
Калибратор многофункциональный МС5Р -R , регистрационный № 22237-02 в Федеральном информационном фонде средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Принцип действия приборов основан на измерении сигнала от подключаемого датчика MONI-PT100 и поддержании заданного режима температуры электронагревательной цепи. Сигнал от датчика MONI-PT100 линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее.
Приборы имеют релейные выходы, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений и сигнализацию неисправности прибора. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью кнопок, расположенных на лицевой панели корпуса прибора.
Конструктивно приборы выполнены в прямоугольном корпусе. На лицевой панели под прозрачной пластиковой крышкой с четырьмя невыпадающими крепежными винтами расположены кнопки управления и ЖК-дисплей. На боковой поверхности корпуса расположены технологические отверстия (кабельные сальники) для подключения к клеммам прибора датчика MONI-PT100, напряжения питания, управляющих выходов.
Модификации различаются функциональными задачами при работе с электронагревательными цепями:
- регулятор температуры RAYSTAT-ECO-10 используется для управления системами обогрева для защиты от замерзания, с учетом температуры окружающего воздуха;
- регулятор температуры RAYSTAT-ECO-CONTROL-10 - с учетом температуры обогреваемой поверхности.

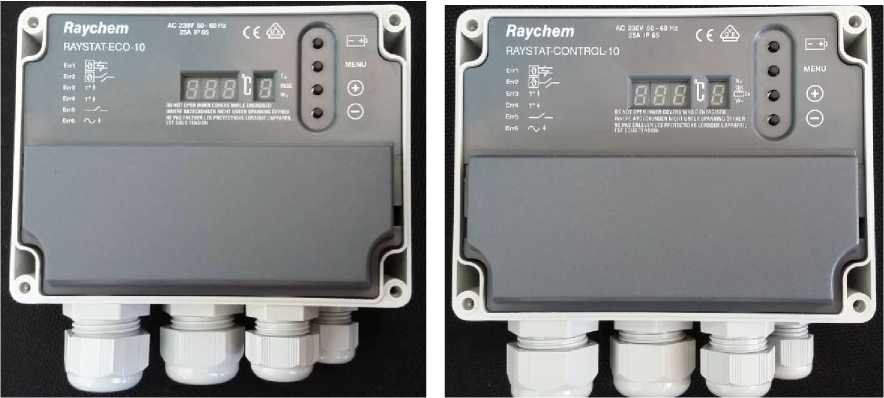

Общий вид приборов представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
RAYSTAT-ECO-10 RAYSTAT-CONTROL-10
Рисунок 1 - Общий вид приборов
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
RAYSTAT-ECO-10 RAYSTAT-CONTROL-10 |
|
Диапазон измерений и преобразования сигнала (Pt100) в температурном эквиваленте, °С |
от -40 до +150 |
|
Пределы допускаемой абсолютной погрешности, °С |
±2 |
|
Примечание: Погрешность нормирована без учета погрешности датчика MONI-PT100 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменным током, В |
230±10 |
|
частота, Гц |
50/60 |
|
Потребляемая мощность, В^А |
14 |
|
Габаритные размеры, мм, не более (Д х Ш х Г) |
160 х 120 х 90 |
|
Масса, кг, не более |
0,8 |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С |
от -25 до +40 |
|
Относительная влажность окружающего воздуха, % |
до 80 (без конденсации) |
|
Атмосферное давление, кПа |
101,3±4,0 |
|
Среднее время наработки до метрологического отказа, ч |
144000 |
|
Средний срок службы, лет |
20 |
