Принцип действия компараторов основан на компенсации массы сличаемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, после чего результат измерения выводится на дисплей терминала.

Конструктивно компараторы состоят из взвешивающего модуля и терминала.

Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Терминал оснащен цветной сенсорной панелью для отображения результатов измерений и управления компаратором.

Взвешивающие модули выпускаются в следующих модификациях: X6U, X26C, X56C,

X205CDR, X505C, X2004SC, X5004SD5C, X2003SC, X5003SC, X10003SC, X26003LC, X32003LD5C, X64003LD5C, X64002LC, X64002LC-T, X155KSC, X604KMC, X1003KMC, X2003KLC, X6002KLC.

Терминалы выпускаются в двух модификациях: PE, PR.

Компараторы выпускаются в следующих модификациях: XPR6U, XPR26C, XPR56C,

XPR205CDR, XPR505C, XPR2004SC, XPR5004SD5C, XPR2003SC, XPR5003SC, XPR10003SC, XPR26003LC, XPR32003LD5C, XPR64003LD5C, XPR64002LC, XPR64002LC-T, XPE155KSC, XPR155KSC, XPE604KMC, XPR604KMC, XPE1003KMC, XPR1003KMC, XPE2003KLC, XPR2003KLC, XPE6002KLC, XPR6002KLC.

Компараторы XPR6U, XPR26C, XPR56C, XPR205CDR, XPR505C, XPR2004SC, XPR5004SD5C, XPR2003SC, XPR5003SC, XPR10003SC, XPR26003LC, XPR64003LD5C оснащены ветрозащитным кожухом.

Компараторы XPR6U, XPR26C, XPR56C имеют подвесную конструкцию грузоприемной чаши, исключающую погрешность нецентрального нагружения.

Компараторы XPR2004SC, XPR5004SD5C, XPR5003SC, XPR10003SC, XPR26003LC, XPR64003LD5C, XPE155KSC, XPR155KSC, XPE604KMC, XPR604KMC, XPE1003KMC, XPR1003KMC, XPE2003KLC, XPR2003KLC, XPE6002KLC, XPR6002KLC оснащены самоцентрирующимся грузоприемным устройством LevelMatic, исключающим погрешность нецентрального нагружения.

Компараторы снабжены следующими устройствами и функциями:

• - устройство установки по уровню с индикатором уровня;

• - устройство первоначальной установки нуля;

• - устройство слежения за нулем;

• - полуавтоматическое устройство установки нуля;

• - запоминающее устройство;

• - автоматическое устройство юстировки чувствительности встроенным грузом;

• - контроль установки компаратора по уровню;

• - индикация стабильности показаний;

• - статистическая обработка результатов измерений.

Компараторы в зависимости от модификации оснащены последовательным интерфейсом передачи данных RS232C или USB, а также могут быть дополнительно оснащены интерфейсами Ethernet, LocalCan, Bluetooth, MiniMettler, PS/2 для подключения различных периферийных устройств.

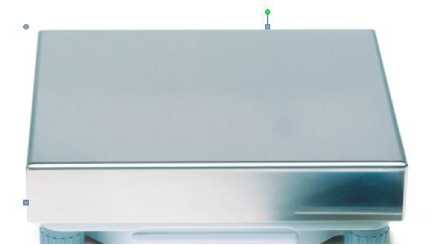

Общий вид взвешивающих модулей представлен на рисунках 1 - 12.

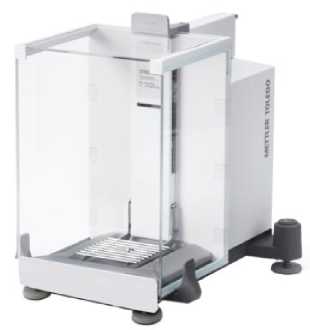

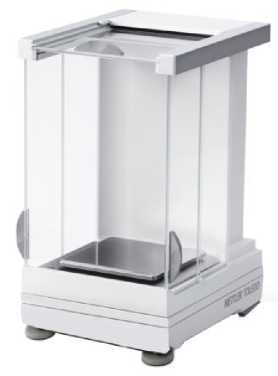

Рисунок 1 - X6U

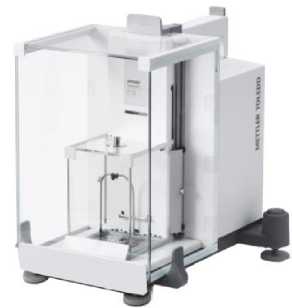

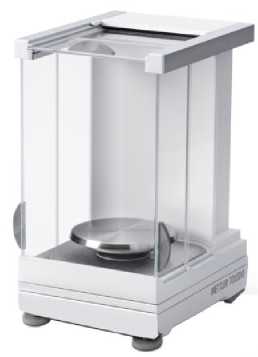

Рисунок 2 - X26C, X56C

Рисунок 3 - X205CDR, X505C

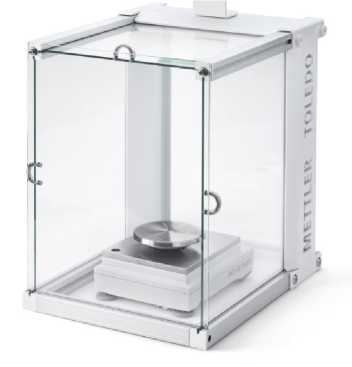

Рисунок 4 - X2004SC, X5003SC, X5004SD5C

Рисунок 5 - X2003SC

Рисунок 6 - X10003SC

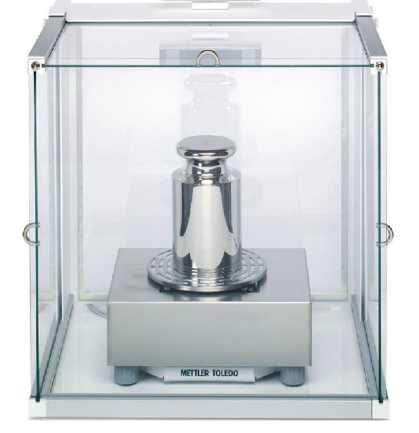

Рисунок 7 - X26003LC, X64003LD5C

Рисунок 8 -X32003LD5C, X64002LC

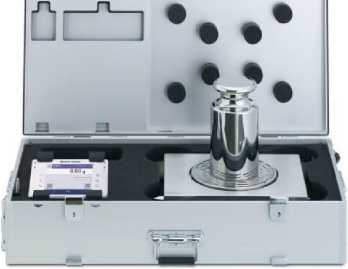

Рисунок 9 - X64002LC-T

Рисунок 10 - X155KSC

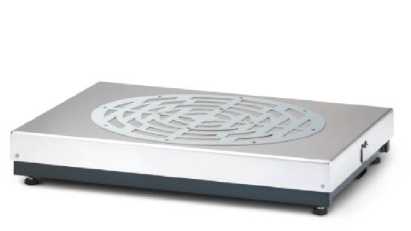

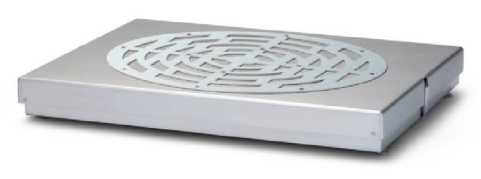

Рисунок 11 - X604KMC, X1003KMC

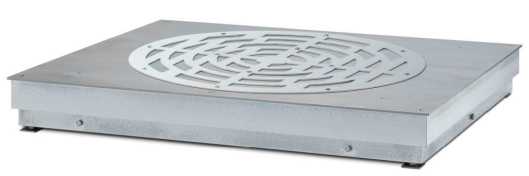

Рисунок 12 - X2003KLC, X6002KLC

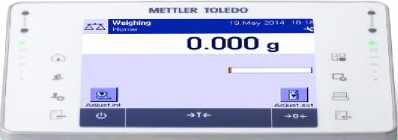

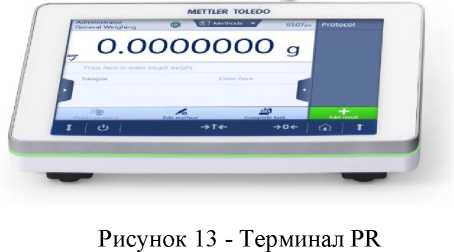

Общий вид терминалов представлен на рисунках 13 и 14.

Рисунок 14 - Терминал PE

Обозначение исполнения модификаций имеет вид:

X [Y1] [Y2] [Y3] (U) (K) (S) (M) (L) (D5) (C) (DR) - ( Т),

где Y1 - условное обозначение модификации терминала управления:

PR - цветной сенсорный терминал с цветовой индикацией состояния и дополнительный встроенный ЖК-дисплей;

PE - цветной сенсорный терминал с цветовой индикацией состояния;

Y2 - условное обозначение максимальной нагрузки (Max) - от 1 до 4 цифр;

Y3 - условное обозначение действительной цены деления шкалы (d) - 1 цифра

U - условное обозначение модификаций компараторов с действительной ценой деления шкалы (d) 0,1 мкг;

K - условное обозначение модификаций компараторов с действительной ценой деления шкалы (d) более 0,01 г;

S, M, L - условное обозначение размера платформы компаратора;

D5 - условное обозначение модификаций компараторов с действительной ценой деления шкалы (d) 5 мг;

C - условное обозначение модификаций компараторов со встроенным специализированным программным обеспечением;

DR- условное обозначение модификаций компараторов со вспомогательным цифровым показывающим устройством с отличающимся делением;

Т - условное обозначение модификаций компараторов, встроенных в специальный чемодан для транспортировки до места измерения массы.

На маркировочной табличке указывают:

- наименование изготовителя ;

- модификацию компаратора ;

- максимальная нагрузка (Max);

- действительную цену деления шкалы (d);

- заводской номер;

- знак утверждения типа.

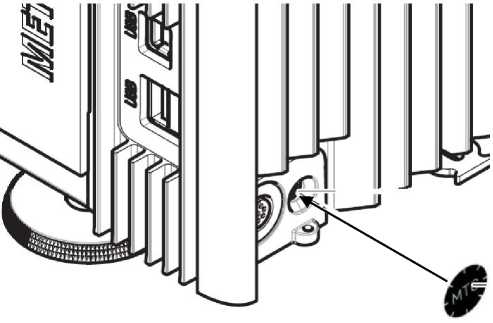

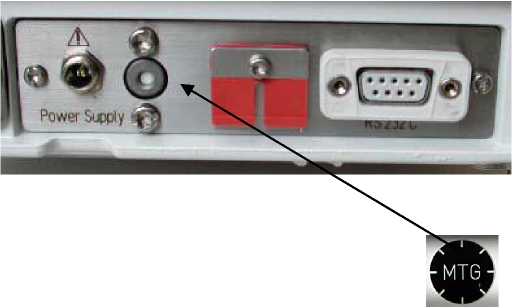

Рисунок 15 - Схема пломбировки от несанкционированного доступа

Таблица 7 - Комплектность компараторов

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Технические характеристики

Таблица 6 - Габаритные размеры и масса компараторов
