Номер по Госреестру СИ: 70237-18
70237-18 Зонд гидрологический
(CTD SBE 49 FastCAT)
Назначение средства измерений:
Зонд гидрологический CTD SBE 49 FastCAT (далее - зонд) предназначен для измерений температуры, гидростатического давления и удельной электрической проводимости (УЭП) морской воды.
Внешний вид.
Зонд гидрологический
Рисунок № 1
Внешний вид.
Зонд гидрологический
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 162047
ID в реестре СИ - 384447
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Sea-Bird Electronics"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№135 от 2018.01.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Зонд гидрологический (CTD SBE 49 FastCAT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70237-18 Зонд гидрологический (CTD SBE 49 FastCAT) Фирма "Sea-Bird Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
84817-22 Измерители гидрологических параметров (Вектор-3) Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
Все средства измерений Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70237-18 |
Зонд гидрологический, CTD SBE 49 FastCAT Фирма "Sea-Bird Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Измерители гидрологических параметров (Вектор-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители гидрологических параметров (Вектор-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Зонд имеет встроенное программное обеспечение разработано для выполнения измерений, хранения и передачи результатов измерений на ПК. Автономное программное обеспечение Seaterm предназначено для настройки прибора и связи с зондом, Seasave для сбора и отображения результатов измерений в реальном времени.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Встроенное |
Автономное | ||
|
Идентификационное наименование ПО |
SBE |
Seaterm V2 |
Seasave V7 |
|
Номер версии (идентификационный номер) ПО |
- |
2.6.3.XXX |
7.26.7.XXX |
|
Цифровой идентификатор ПО (CRC 32) |
- |
CF5E5C07 |
12D8038A |
Знак утверждения типа
Знак утверждения типананосится на титульных листах Руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к зонду гидрологическому CTD SBE 49 FastCAT
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы Sea-Bird Electronics, США.
Поверка
Поверкаосуществляется по документу МП-209-041-2017 «Зонд гидрологический CTD SBE 49 FastCAT Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.08.2017 г.
Основные средства поверки:
Государственный первичный эталон единицы удельной электрической проводимости жидкостей ГЭТ 132-99 согласно ГОСТ 8.457-2015;
Рабочий эталон 2 разряда единицы давления для области избыточного давления согласно ГОСТ Р 8.802-2012;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Sea-Bird Electronics, США
Адрес: 13431 NE 20th street, Bellevue, Washington, 98005, USA
Тел.: +1 425 643 9866
E-mail: seabird@seabird.com
Web-сайт: www.seabird.com
Заявитель
Акционерное общество «Южное научно-производственное объединение по морским геологоразведочным работам» (АО «Южморгеология»)
Адрес: 353461, край Краснодарский, Геленджик ул. Крымская, 20
ИНН: 2304030547
Тел.: (86141) 56-26-7
Факс: (86141) 56-26-6
E-mail: postmaster@ymg.ru
Web-сайт: www.ymg.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр.19
Тел.: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя температуры (термометра сопротивления), сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Принцип действия канала измерения УЭП основан на измерении активного сопротивления морской воды, протекающей в трубке между электродами, путем прокачки встроенной помпой морской воды через измерительную ячейку.
Принцип действия канала измерения гидростатического давления основан на изменении электрического сопротивления чувствительного элемента датчика под действием механического давления.
Зонд гидрологический CTD SBE 49 FastCAT работает при напряжении в 9-24 В постоянного тока и может управляться через программное обеспечение. Для подключения зонда к ПК и вывода данных в режиме реального времени используется кабель RS232.

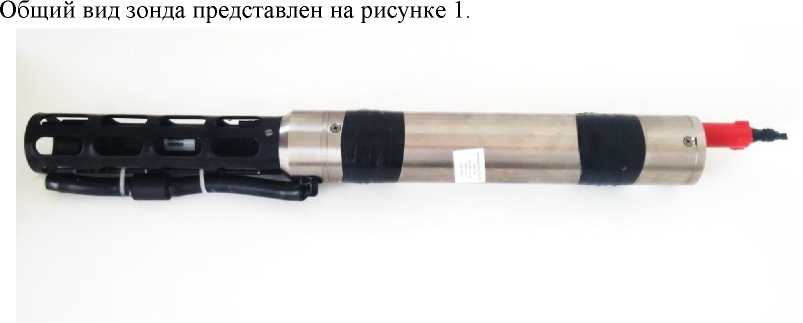

Рисунок 1 - Общий вид зонда гидрологического SBE 49 FastCAT

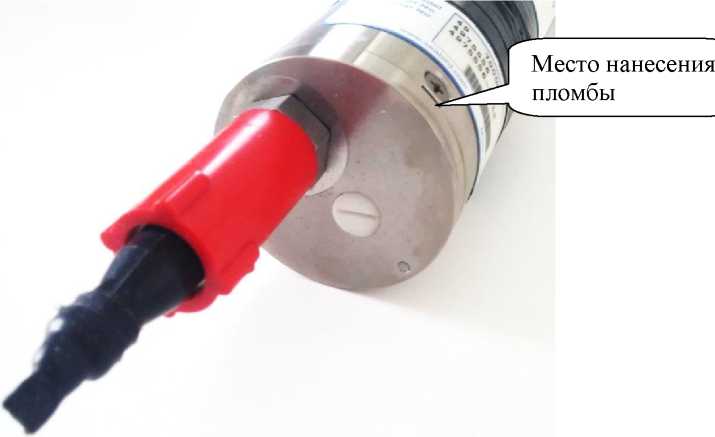

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений УЭП, См/м |
от 0,01 до 9 |
|
Пределы допускаемой абсолютной погрешности измерений УЭП в диапазоне от 0,01 до 0,6 включ. См/м, См/м |
±0,0003 |
|
Пределы допускаемой относительной погрешности измерений УЭП в диапазоне св. 0,6 до 9 См/м, % |
±0,05 |
|
Диапазон измерений температуры, °С |
от -5 до +35 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,005 |
|
Диапазон измерений гидростатического давления, МПа |
от 0 до 70 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений гидростатического давления, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры:
|
620 85 2,7 |
|
Потребляемый ток, А |
0,75 при 9-24 В постоянного тока |
|
Условия эксплуатации: Температура водной среды, °С Г идростатическое давление, МПа |
от -5 до +35 от 0 до 70 |
|
Средняя наработка на отказ, ч |
10000 |
