Наименование

Обозначение

Количество

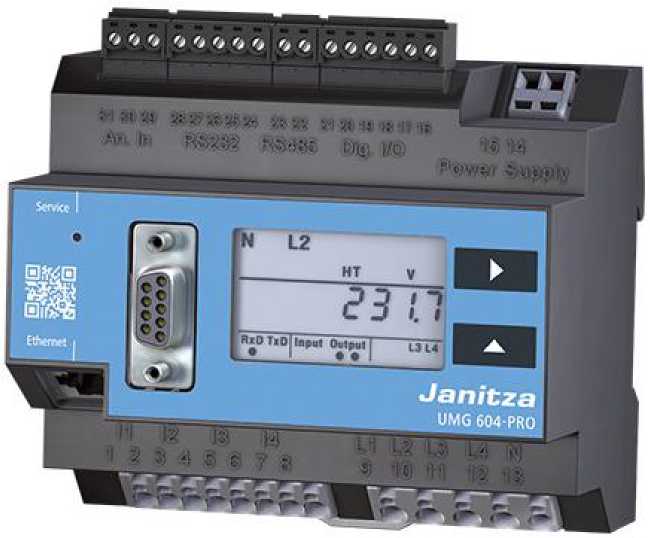

Прибор электроизмерительный универсальный серии UMG (модификация - по заказу)

-

1 шт.

Крепежные скобы

-

2 шт.

ПО GridVis на компакт-диске

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

ИЦРМ-МП-184-17

1 экз.

Наименование характеристики

Значение

Диапазон измерений напряжения переменного тока, В

от 10 до 300 ^Х)/от 10 до 480 ²⁾

Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %

±1

Диапазон измерений силы переменного тока, А

от 0,01 до 6

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

±1

Диапазон измерений частоты переменного тока, Гц

от 45 до 65

Пределы допускаемой основной относительной погрешности измерений частоты, %

±0,05

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %

±1

Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А)

^{от и}мин^¹мин ^{до и}макМмакс

Пределы допускаемой основной относительной погрешности измерений, %

- активной мощности

±1

- реактивной мощности

±1

- полной мощности

±1

Параметры электрического питания: - напряжение переменного тока, В

от 90 до 276

- частота переменного тока, Гц

50/60

- напряжение постоянного тока, В

от 90 до 276

Габаритные размеры, (длина^хширина^хвысота), мм

73^х105^х90

Масса, кг, не более

0,27

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха, %, не более

80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -10 до +55

- относительная влажность воздуха, %, не более

95 при температуре +25 °С

Средний срок службы, лет

20

Средняя наработка до отказа, ч

175 000

Примечания

• ¹⁾ - фазное напряжение, В;

• ²⁾ - междуфазное напряжение, В;

и_мин - минимальное значение напряжения, В; 1_мин - минимальное значение силы тока, А; и_макс - максимальное значение напряжения, В; 1_макс - максимальное значение силы тока, А

Наименование характеристики

Значение

Диапазон измерений напряжения переменного тока, В

от 20 до 300 ^1}/от 34 до 520 ²⁾

Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %

±0,2

Диапазон измерений силы переменного тока, А

от 0,01 до 6

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

±0,2

Диапазон измерений частоты переменного тока, Гц

от 45 до 65

Пределы допускаемой основной относительной погрешности измерений частоты, %

±0,05

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %

±0,5

Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А)

^{от и}мин^мин ^{до и}макс^¹макс

Пределы допускаемой основной относительной погрешности измерений, %

- активной мощности

±0,5

- реактивной мощности

±1

- полной мощности

±0,5

Параметры электрического питания: - напряжение переменного тока, В

от 24 до 90 или от 90 до 277

- частота переменного тока, Гц

50/60

- напряжение постоянного тока, В

от 24 до 90 или от 90 до 250

Габаритные размеры, (длина^хширина^хвысота), мм

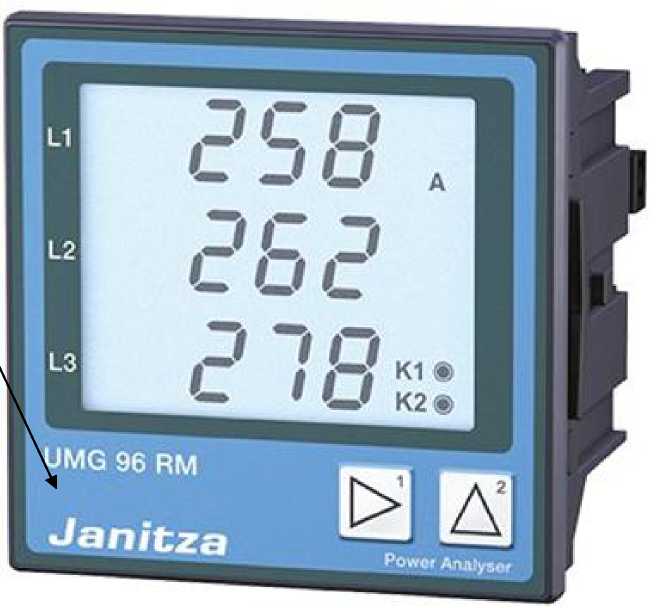

- UMG 96 RM

42x97x96

- UMG 96 RM-CBM

78x91,5x96

- UMG 96 RM-E

78х91,5х96

- UMG 96 RM-EL

42х91,5х96

- UMG 96 RM-M

42х91,5х96

- UMG 96 RM-P

78х91,5х96

- UMG 96 RM-PN

78x91,5x96

Масса, кг, не более:

- UMG 96 RM

0,3

- UMG 96 RM-CBM

0,358

- UMG 96 RM-E

0,37

- UMG 96 RM-EL

0,3

- UMG 96 RM-M

0,3

- UMG 96 RM-P

0,358

- UMG 96 RM-PN

0,38

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха, %, не более

80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -10 до +55

- относительная влажность воздуха, %, не более

80

Средний срок службы, лет

20

Наименование характеристики

Значение

Средняя наработка до отказа, ч

175 000

Примечания

• ¹⁾ - фазное напряжение, В;

• ²⁾ - междуфазное напряжение, В;

и_мин - минимальное значение напряжения, В; 1_мин - минимальное значение силы тока, А; и_макс - максимальное значение напряжения, В; 1_макс - максимальное значение силы тока, А

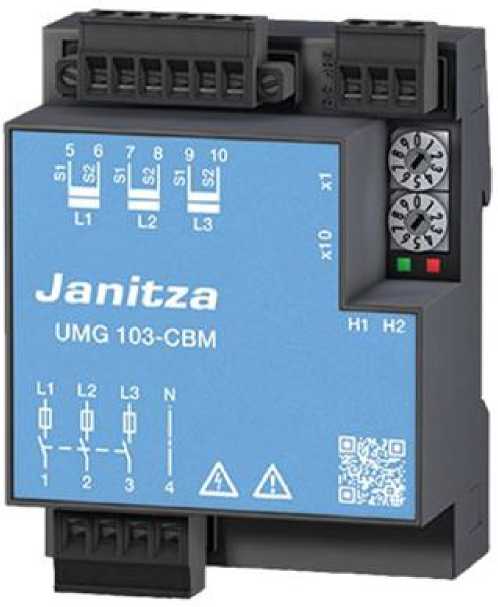

Таблица 4 - приборов UMG 103-CBM

Наименование характеристики

Значение

Диапазон измерений напряжения переменного тока, В

от 80 до 277 ^1}/от 80 до 480 ²⁾

Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %

±0,2

Диапазон измерений силы переменного тока, А

от 0,001 до 6

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

±0,5

Диапазон измерений частоты переменного тока, Гц

от 45 до 65

Пределы допускаемой основной относительной погрешности измерений частоты, %

±0,1

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %

±2

Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А)

^{от и}мин^¹мин ^до Цмакс^макс

Пределы допускаемой основной относительной погрешности измерений, %

• - активной мощности

• - реактивной мощности

• - полной мощности

±0,5

±0,5

±0,5

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 80 до 277

50/60

Габаритные размеры, (длина^хширина^хвысота), мм

71,5^Х48^Х98

Масса, кг, не более

0,2

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +18 до +28

80

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от -25 до +60

95 при температуре +25 °С

Средний срок службы, лет

20

Средняя наработка до отказа, ч

175 000

Примечания

• ¹⁾ - фазное напряжение, В;

• ²⁾ - междуфазное напряжение, В;

и_мин - минимальное значение напряжения, В; 1_мин - минимальное значение силы тока, А; и_макс - максимальное значение напряжения, В; 1_макс - максимальное значение силы тока, А

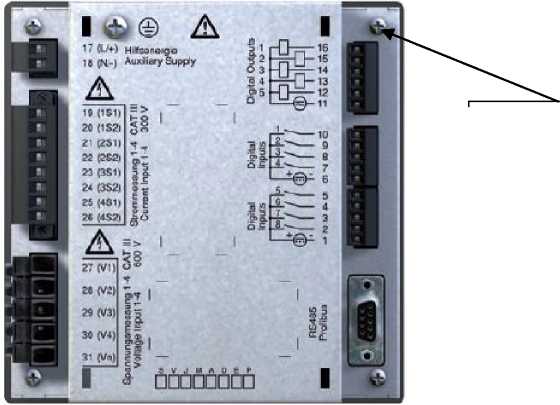

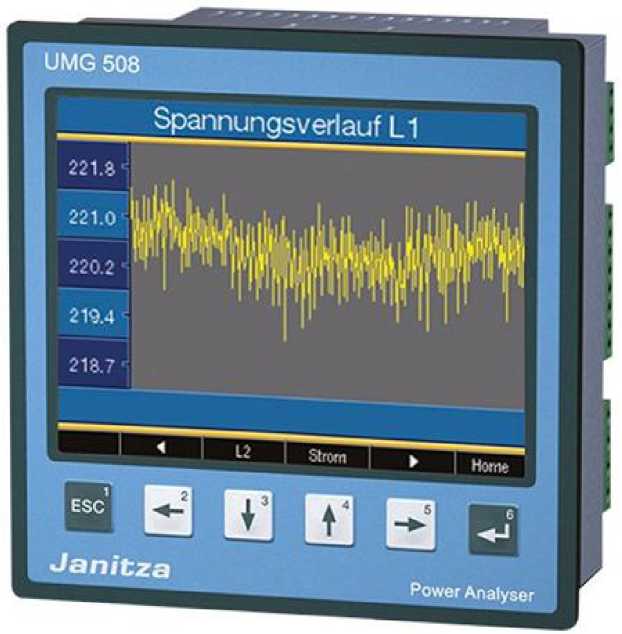

Наименование характеристики

Значение

Диапазон измерений напряжения переменного тока, В

от 10 до 600 ¹⁾/от 18 до 1000 ²⁾

Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %

±0,1

Диапазон измерений силы переменного тока, А

от 0,001 до 7,4

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

±0,2

Диапазон измерений частоты переменного тока, Гц

от 40 до 70

Пределы допускаемой основной относительной погрешности измерений частоты, %

±0,05

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %

±0,5

Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А)

^{от и}мин^мин ^{до и}макс^¹макс

Пределы допускаемой основной относительной погрешности измерений, %

- активной мощности

±0,2 (±0,5) ³⁾

- реактивной мощности

^±1 ₃₎

- полной мощности

±0,2 (±0,5) ³⁾

Параметры электрического питания: - напряжение переменного тока, В

от 95 до 240

- частота переменного тока, Гц

50/60

- напряжение постоянного тока, В

от 80 до 280

Габаритные размеры, (длина^хширина^хвысота), мм

75^х144^х144

Масса, кг, не более

1,08

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха, %, не более

80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -10 до +55

- относительная влажность воздуха, %, не более

80

Средний срок службы, лет

20

Средняя наработка до отказа, ч

175 000

Примечания

• ¹⁾ - фазное напряжение, В;

• ²⁾ - междуфазное напряжение, В;

• ³⁾ - при использовании трансформаторов тока с номинальным вторичным током 1 А;

и_мин - минимальное значение напряжения, В; 1_мин - минимальное значение силы тока, А; и_макс - максимальное значение напряжения, В; 1_макс - максимальное значение силы тока, А

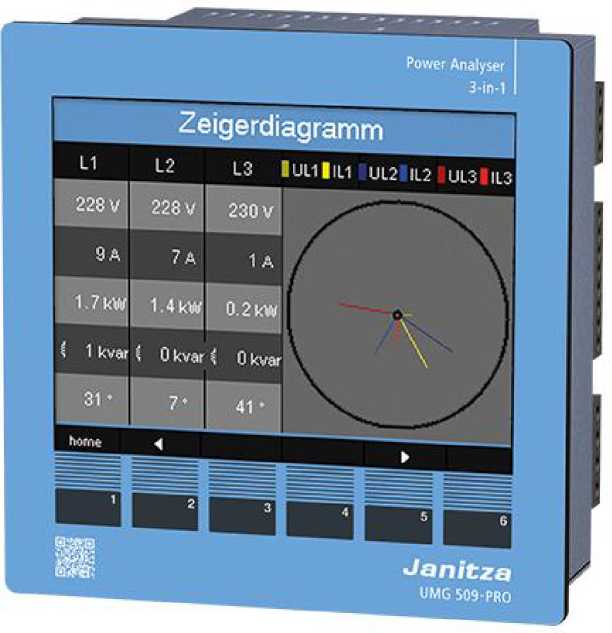

Наименование характеристики

Значение

Диапазон измерений напряжения переменного тока, В

от 10 до 600 ¹⁾/от 18 до 1000 ²⁾

Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %

±0,1

Диапазон измерений силы переменного тока, А

от 0,001 до 7

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

±0,2

Диапазон измерений частоты переменного тока, Гц

от 40 до 70

Пределы допускаемой основной относительной погрешности измерений частоты, %

±0,05

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %

±0,5

Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А)

^{от и}мин^¹мин ^{до и}макс^1макс

Пределы допускаемой основной относительной погрешности измерений, %

• - активной мощности

• - реактивной мощности

• - полной мощности

±0,2 (±0,5) ³⁾

^±1 ₃₎

±0,2 (±0,5) ³⁾

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

• - напряжение постоянного тока, В

от 48 до 110 или от 95 до 240 50/60

от 24 до 150 или от 80 до 300

Габаритные размеры, (длина^хширина^хвысота), мм

75^х144^х144

Масса, кг, не более

1,08

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +18 до +28

80

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от -10 до +55

95 при температуре +25 °С

Средний срок службы, лет

20

Средняя наработка до отказа, ч

175 000

Примечания

• ¹⁾ - фазное напряжение, В;

• ²⁾ - междуфазное напряжение, В;

• ³⁾ - при использовании трансформаторов тока с номинальным вторичным током 1 А; и_мин - минимальное значение напряжения, В;

1_мин - минимальное значение силы тока, А;

и_макс - максимальное значение напряжения, В;

1_макс - максимальное значение силы тока, А

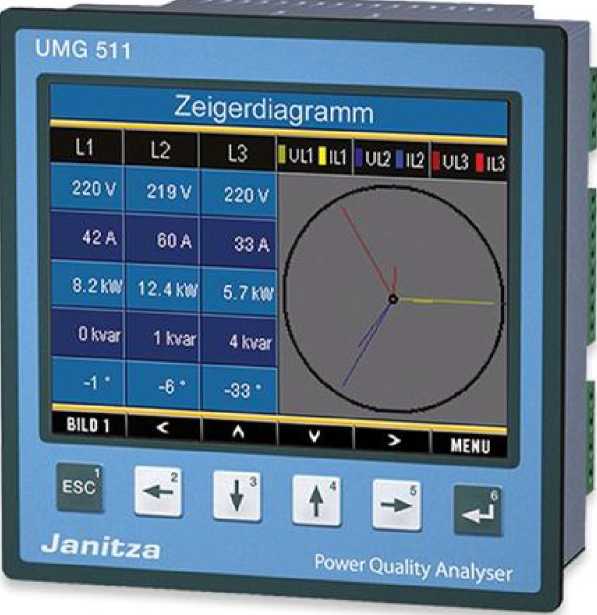

Наименование характеристики

Значение

Диапазон измерений напряжения переменного тока, В

от 10 до 600 ¹⁾/от 18 до 1000 ²⁾

Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %

±0,1

Диапазон измерений силы переменного тока, А

от 0,001 до 7,4

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

±0,2

Диапазон измерений частоты переменного тока, Гц

от 40 до 70

Пределы допускаемой основной относительной погрешности измерений частоты, %

±0,05

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %

±0,5

Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А)

^{от и}мин^мин ^{до и}макс^¹макс

Пределы допускаемой основной относительной погрешности измерений, %

- активной мощности

±0,2 (±0,5) ³⁾

- реактивной мощности

^±1 ₃₎

- полной мощности

±0,2 (±0,5) ³⁾

Параметры электрического питания: - напряжение переменного тока, В

от 95 до 240

- частота переменного тока, Гц

50/60

- напряжение постоянного тока, В

от 80 до 280

Габаритные размеры, (длина^хширина^хвысота), мм

75^х144^х144

Масса, кг, не более

1,08

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха, %, не более

80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -10 до +55

- относительная влажность воздуха, %, не более

95 при температуре +25 °С

Средний срок службы, лет

20

Средняя наработка до отказа, ч

175 000

Примечания

• ¹⁾ - фазное напряжение, В;

• ²⁾ - междуфазное напряжение, В;

• ³⁾ - при использовании трансформаторов тока с номинальным вторичным током 1 А;

и_мин - минимальное значение напряжения, В; 1_мин - минимальное значение силы тока, А; и_макс - максимальное значение напряжения, В; 1_макс - максимальное значение силы тока, А

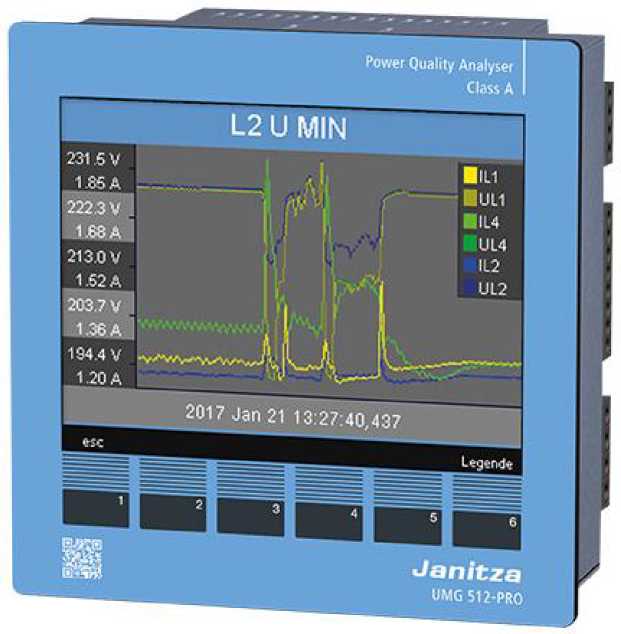

Наименование характеристики

Значение

Диапазон измерений напряжения переменного тока, В

от 10 до 600 ¹⁾/от 18 до 1000 ²⁾

Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %

±0,1

Диапазон измерений силы переменного тока, А

от 0,001 до 7

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

±0,1

Диапазон измерений частоты переменного тока, Гц

от 40 до 70

Пределы допускаемой основной относительной погрешности измерений частоты, %

±0,05

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %

±0,5

Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А)

^{от и}мин^¹мин ^{до и}макс^1макс

Пределы допускаемой основной относительной погрешности измерений, %

• - активной мощности

• - реактивной мощности

• - полной мощности

±0,2 (±0,5) ³⁾

^±1 ₃₎

±0,2 (±0,5) ³⁾

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

• - напряжение постоянного тока, В

от 48 до 110 или от 95 до 240

50/60

от 24 до 150 или от 80 до 300

Габаритные размеры, (длина^хширина^хвысота), мм

75^х144^х144

Масса, кг, не более

1,08

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +18 до +28

80

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от -10 до +55

95 при температуре +25 °С

Средний срок службы, лет

20

Средняя наработка до отказа, ч

175 000

Примечания

• ¹⁾ - фазное напряжение, В;

• ²⁾ - междуфазное напряжение, В;

• ³⁾ - при использовании трансформаторов тока с номинальным вторичным током 1 А; и_мин - минимальное значение напряжения, В;

1_мин - минимальное значение силы тока, А;

и_макс - максимальное значение напряжения, В;

1_макс - максимальное значение силы тока, А

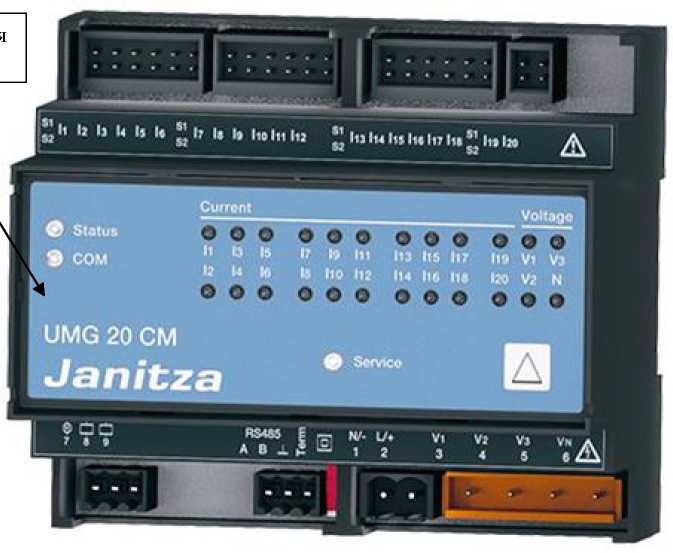

Наименование характеристики

Значение

Диапазон измерений напряжения переменного тока, В

от 10 до 600 ¹⁾/от 18 до 1000 ²⁾

Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %

±0,2

Диапазон измерений силы переменного тока, А

от 0,001 до 8,5

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

±0,25

Диапазон измерений частоты переменного тока, Гц

от 45 до 65

Пределы допускаемой основной абсолютной погрешности измерений частоты, Гц

±0,01

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %

±0,5

Диапазон измерений активной (реактивной) мощности, Вт ^(вар⁾

^{от и}мин^¹мин ^{до и}макс^¹макс

Пределы допускаемой основной относительной погрешности измерений, %

• - активной мощности

• - реактивной мощности

±0,4

±0,4

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

• - напряжение постоянного тока, В

от 20 до 50 или от 95 до 240 50/60

от 20 до 70 или от 135 до 340

Габаритные размеры, (длина^хширина^хвысота), мм

107,5^Х100^Х90

Масса, кг, не более

0,35

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +18 до +28

80

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от -10 до +55

95 при температуре +25 °С

Средний срок службы, лет

20

Средняя наработка до отказа, ч

175 000

Примечания

• ¹⁾ - фазное напряжение, В;

• ²⁾ - междуфазное напряжение, В;

и_мин - минимальное значение напряжения, В; 1_мин - минимальное значение силы тока, А; и_макс - максимальное значение напряжения, В; 1_макс - максимальное значение силы тока, А

Наименование характеристики

Значение

Диапазон измерений напряжения переменного тока, В

от 10 до 600 ¹⁾/от 18 до 1000 ²⁾

Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %

±0,2

Диапазон измерений силы переменного тока, А

от 0,001 до 8,5

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

±0,25

Диапазон измерений частоты переменного тока, Гц

от 40 до 70

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %

±0,5

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %

±0,5

Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А)

^{от и}мин^¹мин ^{до и}макс^1макс

Пределы допускаемой основной относительной погрешности измерений, %

• - активной мощности

• - реактивной мощности

• - полной мощности

±0,5

±0,5

±0,5

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

• - напряжение постоянного тока, В

от 20 до 50 или от 95 до 240

50/60

от 20 до 70 или от 135 до 340

Габаритные размеры, (длина^хширина^хвысота), мм

107,5^Х100^Х90

Масса, кг, не более

0,35

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +18 до +28

80

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от -10 до +55

95 при температуре +25 °С

Средний срок службы, лет

20

Средняя наработка до отказа, ч

175 000

Примечания

• ¹⁾ - фазное напряжение, В;

• ²⁾ - междуфазное напряжение, В;

и_мин - минимальное значение напряжения, В; 1_мин - минимальное значение силы тока, А; и_макс - максимальное значение напряжения, В; 1_макс - максимальное значение силы тока, А

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждый градус Цельсия, % от измеренной величины, не более

±0,01
