Номер по Госреестру СИ: 70771-18
70771-18 Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4
( )
Назначение средства измерений:
Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4 (далее - сигнализаторы) предназначены для индивидуального автоматического контроля объемной доли метана и/или окиси углерода в атмосфере горных выработок, выдачи звуковой сигнализации при достижении или превышении заданного уровня объемной доли газа. Сигнализаторы совмещены со светильником взрывобезопасным головным, который используется в качестве индивидуального осветительного прибора в подземных выработках угольных шахт и рудников, в том числе опасных по газу и пыли.
Внешний вид.
Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4
Рисунок № 1
Внешний вид.
Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4
Рисунок № 2
Внешний вид.
Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4
Рисунок № 3
Внешний вид.
Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4
Рисунок № 4
Внешний вид.
Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4
Рисунок № 5
Общие сведения
Дата публикации - 18.01.2023
Срок свидетельства - 28.03.2028
Номер записи - 162630
ID в реестре СИ - 385030
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Сигнализатор метана и окиси углерода Сигмет-2.МС, совмещенны со светильником СВГ Луч-4, Сигнализатор метана и окиси углерода Сигмет-2.МС совмещенный со светильником СВГ Луч-4, Сигнализатор метана и окиси углерода Сигмет-2.МС совмещенные со светильником СВГ Луч-4, Сигнализатор метана и окиси углерода Сигмет-2, мод.Сигмет-2МС, совмещенный со светильником СВГ Луч-4Сигнализатор метана и окиси, Сигнализатор метана и окиси углерода Сигмет-2, мод.Сигмет-2МС, совмещенный со светильником СВГ Луч-4, Сигнализатор метана и окиси углерода Сигмет-2, исп.Сигмет-2.МС, совмещенный со светильником СВГ Луч-4Сигнализатор метана и окиси, Сигнализатор метана и окиси углерода Сигмет-2, исп.Сигмет-2.МС, совмещенный со светильником СВГ Луч-4, Сигнализатор метана и окиси углерода Сигмет-2 совмещенный со светильником СВГ Луч-4, модель Сигмет-2.МС, Сигнализатор метана и окиси углерода Сигмет-2 совмещенный со светильником СВГ Луч-4, мод.Сигмет-2МССигнализатор метана и окиси у, Сигнализатор метана и окиси углерода Сигмет-2 совмещенный со светильником СВГ Луч-4, мод.Сигмет-2МС, Сигнал-2.М, Сигмет-2.С, Сигмет-2.МС, Сигмет-2.М, Сигмет-2 (сигнализаторы) СВГ Луч-4 (светильник), СИГМЕТ--2.МС, СВГ Луч-4МС-H-2-131-1-11, СВГ Луч-4, нет модификации, модификация Сигмет-2.М,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Люберцы
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 48265
Выдано извещений - 15
Кол-во периодических поверок - 33333
Кол-во средств измерений - 19915
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№565 от 2018.03.28 Об утверждении типов средств измерений
№2750 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (19)
№2998 от 2021.12.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
№63 от 2023.01.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
Наличие аналогов СИ: Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4 ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44590-12 12.04.2027 |
Датчики стационарные, СД-1 Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
70771-18 28.03.2028 |
Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4, Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
88212-23 13.02.2028 |
Системы рудничные измерительные, РИМС Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
90286-23 25.10.2028 |
Датчики скорости воздуха стационарные, СД-2.В Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
92545-24 04.07.2029 |
Сигнализаторы совмещенные со светильниками СВГ ЛУЧ-4, Сигмет-3 Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
95277-25 23.04.2030 |
Датчики стационарные, СД-1.К Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кто поверяет Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4 ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 23497 | 4242 | 0 | 23138 | 1 | 22006 | 0 | 22006 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 530 | 450 | 80 | 0 | 530 | 450 | 80 | |||
| ООО "МЕТРОН" (RA.RU.312959) | 3218 | 608 | 2945 | 273 | 0 | 3218 | 2945 | 273 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 4372 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМ" (RA.RU.310581) | 226 | 197 | 29 | 0 | 226 | 197 | 29 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1653 | 1653 | 0 | 0 | 1653 | 1653 | 0 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 7131 | 0 | 7131 | 0 | 7131 | 0 | 7131 | ||
| ООО "ЦМУ" (РОСС RU.0001.310295) | 752 | 702 | 10 | 0 | 712 | 702 | 10 | |||
| ООО "ЦМУ" (РОСС RU.0001.310295) | 409 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 800 | 800 | 0 | 0 | 800 | 800 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 688 | 296 | 0 | 688 | 14 | 688 | 0 | 688 | |
| ООО СТЛ «Мера» (RA.RU.314081) | 2365 | 740 | 637 | 1728 | 0 | 2365 | 637 | 1728 | ||
| ООО "МЕТРОКОНТРОЛЬ" (RA.RU.312539) | 2624 | 663 | 2368 | 256 | 0 | 2624 | 2368 | 256 |
Стоимость поверки Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4 ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Коми ЦСМ Республика Коми |
1030 | 1030 |
Программное обеспечение
Сигнализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в сигнализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации от первичного измерительного преобразователя;
- диагностику аппаратной части сигнализатора;
- сравнение измеренных значений содержания определяемого компонента с установленными пороговыми значениями и выдачу сигнализации о достижении этих уровней;
- проведение настройки сигнализатора;
- формирование цифрового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sigmet-2-FW |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
Исполняемый код недоступен для считывания и модификации |
|
Алгоритм расчета цифрового идентификатора ПО |
- |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.
Сигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус светильника.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сигнализаторам метана и окиси углерода Сигмет-2 совмещенным со светильником СВГ Луч-4
ГОСТ Р 52350.29.1-2010 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ТУ 26.51.53.110-036-50151796-2017 Сигнализатор метана и окиси углерода Сигмет-2 совмещенный со светильником СВГ Луч-4. Технические условия.
Поверка
Поверкаосуществляется по документу МП-021/12-2017 «Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 22 ноября 2017 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси метан - воздух (ГСО 10463-2014), оксид углерода - воздух (ГСО 10465-2014) в баллонах под давлением, генератор метановоздушных смесей ГС-1.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью «Фирма «Аэротест» (ООО «Фирма «Аэротест») ИНН 5027070371
Адрес: 140004, Московская обл., г. Люберцы, поселок ВУГИ, завод «Экомаш» Тел./факс: +7 (495) 943-04-79, +7 (915) 169-74-70
Web-сайт: http: // www.atest.ru
E-mail: atest@atest.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. №14-17
Тел.: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
В основе сигнализаторов метана и окиси углерода лежат диффузионные датчики. Принцип действия датчика метана термокаталитический. Принцип действия датчика окиси углерода термохимический. При достижении или превышении заданного уровня объемной концентрации газа (порога срабатывания) включается звуковая сигнализация.
Сигнализаторы выпускается в следующих модификациях:
Сигмет-2.М - измерение концентрации метана;
Сигмет-2.С - измерение концентрации окиси углерода (СО);
Сигмет-2.МС - измерение концентрации метана и окиси углерода (СО).
Сигнализаторы совмещены со светильниками взрывобезопасными головными СВГ Луч-4, которые используются в качестве индивидуальных осветительных приборы в подземных выработках угольных шахт и рудников, в том числе опасных по газу и пыли. Конструкция сигнализаторов обеспечивает возможность подвода к датчикам метана и окиси углерода поверочной газовой смеси (ПГС) для проведения необходимых калибровок и регулировок.
Взрывозащищенность сигнализаторов обеспечивается видом взрывозащиты «искробезопасная электрическая цепь» (i) по ГОСТ 31610.11 - 2014, выполнением требований ГОСТ 31610.11 - 2014, а также специальным видом взрывозащиты «s» по ГОСТ 22782.3-77. Параметры искробезопасных цепей указываются в сопроводительной документации.
Степень защиты оболочки сигнализаторов и светильника от внешних воздействий соответствует IP66, камеры датчика - IP54 в соответствии с ГОСТ 14254-2015
Уровень и вид взрывозащиты - РО Exiasl Ma X.
Вид климатического исполнения - УХЛ 5 по ГОСТ 15150-69.
Внешний вид сигнализаторов, место нанесения знака утверждения типа и схема пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.
"P?Exia*iMax '
Sr.- W f» I

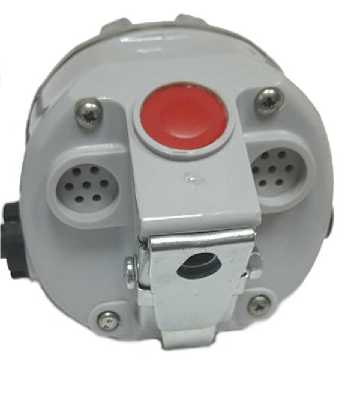

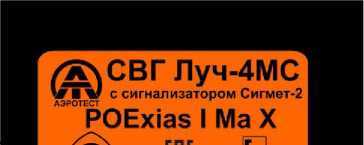

Рисунок 1 - Внешний вид сигнализаторов метана и окиси углерода Сигмет-2, совмещенных со светильником СВГ Луч-4

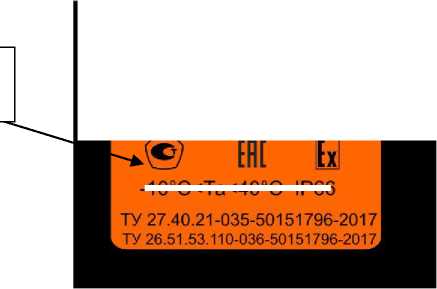

Место нанесения знака утверждения типа
-10 C<Ta<40 С P66

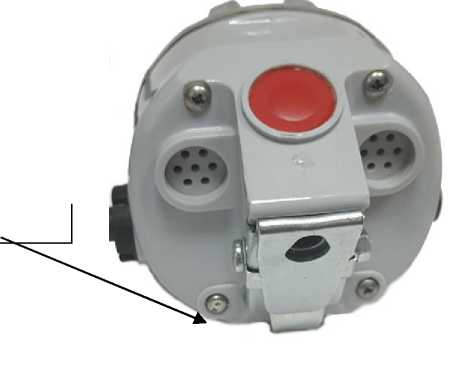

Место пломбирования посредством установки специального винта
Рисунок 2 - Сигнализаторы метана и окиси углерода Сигмет-2, совмещенные со светильником СВГ Луч-4, место нанесения знака утверждения типа и пломбирования от несанкционированного доступа посредством установки специального винта
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор метана и окиси углерода Сигмет-2, совмещенный со светильником СВГ Луч-4 |
1 шт. | |
|
Калибровочная насадка для подачи ГС |
- |
1 шт. на партию |
|
Руководство по эксплуатации |
Сигмет-2 00.000РЭ |
1 экз. на партию |
|
Паспорт |
Сигмет-2 00.000ПС |
1 экз. |
|
Методика поверки |
МП-006/08-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики сигнализаторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений концентраций метана в воздухе, об. доля, % |
от 0 до 2,5 |
|
Диапазон регулировки порога срабатывания при измерении объемной доли метана, об. доля, % |
от 0,5 до 2,2 |
|
Значение порога срабатывания сигнализации при измерении объемной доли метана, установленное при выпуске из производства, об. доля, % |
2,0 |
|
Пределы допускаемой основной абсолютной погрешности срабатывания сигнализатора при измерении объемной доли метана, об. доля, % |
±0,2 |
|
Время срабатывания сигнализатора при скачкообразном изменении объемной доли метана от 0 до 1,11 от нормированного порога срабатывания, с, не более |
15 |
|
Диапазон измерений концентраций оксида углерода в воздухе, -1 млн |
от 0 до 200 |
|
Диапазон регулировки порога срабатывания, млн-1 |
от 10 до 100 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Значение порога срабатывания сигнализации при измерении концентрации оксида углерода, установленное при выпуске из производства, млн-1 |
17 |
|
Пределы допускаемой основной абсолютной погрешности срабатывания сигнализатора, млн-1 |
±(2,0+0,09-С), где С- значение измеренной концентрации оксида углерода |
|
Время срабатывания сигнализатора при скачкообразном изменении концентрации оксида углерода от 0 до 1,11 от нормированного порога срабатывания, с, не более |
50 |
|
Дополнительная погрешность от влияния внешних факторов не должна превышать, (в долях от допускаемой основной погрешности): -при изменении температуры окружающей среды в диапазонах: от -5 до +20 о С и от +20 до +40 оС, на каждые 10 о С
|
±ДСс ±ДСс ±ДСс ±ДСс |
|
Время прогрева сигнализатора не более, мин |
5 |
Таблица 3 - Технические характеристики сигнализаторов
|
Наименование характеристики |
Значение характеристики |
|
Потребляемая мощность, Вт, не более |
1,6 |
|
Габаритные размеры, мм, не более |
86x86x78 |
|
Масса, кг, не более |
0,1 |
|
Рабочие условия эксплуатации преобразователей: о
|
от -10 до +40 от 630 до 800 от 20 до 98 (без конденсации влаги) |
