Принцип работы уровнемеров OPTIFLEX основан на методе импульсной рефлектометрии (TDR, Time-Domain Reflectometer): по волноводу посылают зондирующий импульс и измеряют интервал времени двойного пробега этого импульса до места неоднородности волнового сопротивления (границы раздела веществ с разной диэлектрической проницаемостью). Уровень продукта определяется как разность значения высоты установки уровнемера и измеренной дистанции.

Уровнемеры OPTIFLEX состоят и следующих функциональных блоков:

• - приёмо-передающего устройства с волноводом, формирующего, излучающего и принимающего радиочастотные импульсы;

• - измерительного преобразователя (конвертора), выполняющего измерение интервала времени и по измеренному значению дистанции до поверхности и значению базовой высоты резервуара вычисляющего уровень и объём среды (при наличии градуировочной таблицы);

• - встроенного индикатора (при наличии), отображающего измеренные величины.

Измеренные данные передаются в систему верхнего уровня по токовому сигналу 4  20 мА + HART или по протоколам связи Modbus, Profibus PA/DP, Foundation Fieldbus.

Уровнемеры OPTIFLEX имеют следующие исполнения:

а) 1100 С - применяется для измерения дистанции и уровня жидкостей (сжиженных газов), паст, суспензий, порошков и гранул. В качестве волновода применяются:

• - одинарный трос Ду 2 мм длиной до 20 м (для жидких продуктов);

• - коаксиальный сенсор (для чистых жидкостей с вязкостью до 500 мПа^с);

• - одинарный трос Ду 4 мм длиной до 20 м (для сыпучих продуктов).

б) 1300 С/F - C - компактное, F - разнесенное исполнение; применяется для измерения дистанции, уровня, границы раздела фаз жидкостей (сжиженных газов), паст, шламов, пульп и различных сыпучих материалов. В качестве волновода применяются:

• - двойной или одинарный стержень Ду 8 мм длиной до 4 м (неразборный);

• - одинарный стержень Ду 8 мм длиной до 6 м (разборный);

• - коаксиальный сенсор Ду 22 мм длиной до 6 м (разборный/неразборный);

• - сдвоенный трос Ду 4 мм длиной до 40 м;

• - одинарный трос Ду 2 мм или 4 мм длиной до 40 м (только для жидкостей);

• - одинарный трос Ду 4 мм длиной 20 м (только для сыпучих продуктов);

• - одинарный трос Ду 8 мм длиной до 35 м (только для сыпучих продуктов);

• - изогнутые версии сенсоров (например, г-образные) заказываются по специальному заказу для применения в емкостях, в которых отсутствует возможность установить сенсор сверху емкости.

в) 2200 C/F - C - компактное, F - разнесённое исполнение; применяется для измерения дистанции, уровня, границы раздела фаз жидкостей (сжиженных газов), паст, шламов, пульп и различных сыпучих материалов. В качестве волновода применяются:

• - двойной или одинарный стержень Ду 8 мм длиной до 4 м (неразборный);

• - одинарный стержень Ду 8 мм длиной до 6 м (разборный);

• - коаксиальный сенсор Ду 22 мм длиной до 6 м (разборный/неразборный);

- коаксиальный сенсор Ду 22 мм длиной до 6 м (разборный/неразборный);

- сдвоенный трос Ду 4 мм длиной до 40 м;

- одинарный трос Ду 2 мм или 4 мм длиной до 40 м (только для жидкостей);

- одинарный трос Ду 4 мм длиной 20 м (только для сыпучих продуктов).

г) 4300 С/F Marine - применяется для измерения дистанции, уровня, границы раздела фаз жидкостей (сжиженных газов), паст, шламов, пульп и различных сыпучих материалов в речных и морских судах и в особо агрессивных условиях окружающей среды. В качестве волновода применяются:

• - двойной или одинарный стержень Ду 8 мм длиной до 4 м (неразборный);

• - одинарный стержень Ду 8 мм длиной до 6 м (разборный);

• - коаксиальный сенсор Ду 22 мм длиной до 6 м (разборный/неразборный);

• - сдвоенный трос Ду 4 мм длиной до 20 м;

• - одинарный трос Ду 2 мм или 4 мм длиной до 20 м (только для жидкостей);

• - одинарный трос Ду 4 мм длиной 20 м (только для сыпучих продуктов).

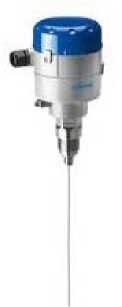

  а) 1100 С

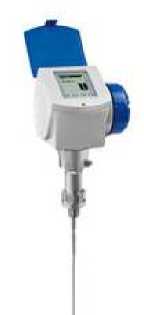

  б) 1300 С

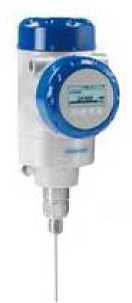

  в) 2200 С

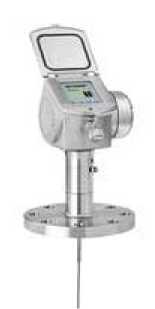

  г) 4300 C Marine

Рисунок 1 - Общий вид уровнемеров OPTIFLEX компактного исполнения.

д) 1300 F/4300 F Marine

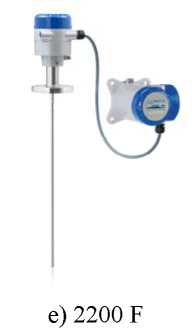

Рисунок 2 - Общий вид уровнемеров OPTIFLEX раздельного исполнения.

Таблица 3 -

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Таблица 2 -
