Наименование

Обозначение

Кол-

во

Примечание

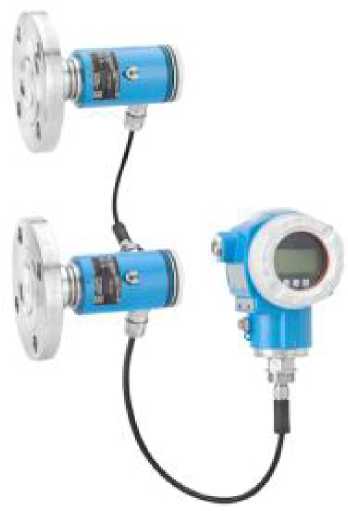

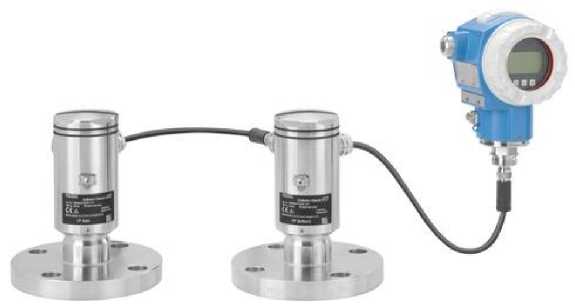

Преобразователь давления измерительный

Deltabar FMD71,

Deltabar FMD72

1 шт.

В соответствии с заказом

Методика поверки

МП 202-001-2018

1 экз.

Паспорт

1 экз.

Комплект монтажных принадлежностей:

- соединительный кабель

71186132, 71186138, 71186136, 71243224,

71186141

- приварные штуцеры;

71041381, 71041383, 52002643, 52010172, 52005082, 52005087, 52010171, 52005272, 52001051, 52011896, 214880-0002, 52010174, 71114210, 52006262, 52010173, 52024003, 52024004, 52024006, 52024005, 52023996, 52023997, 52023999, 52023998, 52026997, 52023994, 52023995, 52026999, 52024001, 52024002;

В соответствии с заказом

Наименование

Обозначение

Кол-

во

Примечание

- уплотнительные кольца;

52020429, 71186149, 52010155, 52017989, 52020769, 52020770, 52020771, 52020772, 71093308, 71114815, 71114816, 71114817, 71114818, 71114820, 71114821, 71316464;

- электрические

71280307, 71280349, 52010285, 71114212,

коннекторы;

52006263, 71186305

- кронштейн;

71102216

Наименование характеристики

Значение характеристики

Диапазоны измерений преобразователей ВД и НД модели Deltabar FMD71, МПа⁽¹⁾:

- избыточного давления,

от -0,01 до 0,01 от -0,025 до 0,025

от -0,04 до 0,04

от -0,1 до 0,1

от -0,1 до 0,2

от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4

- абсолютного давления,

от 0 до 0,01 от 0 до 0,025 от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4

Наименование характеристики

Значение характеристики

Диапазоны измерений преобразователей ВД и

НД модели FMD72, МПа:

• - избыточного давления,

• - абсолютного давления,

от -0,04 до 0,04 от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4

от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1

от 0 до 4

Диапазоны измерений разности давлений преобразователей модели Deltabar FMD71⁽²⁾, МПа

от -0,01 до 0,01⁽⁴⁾ от -0,025 до 0,025 от -0,04 до 0,04 от -0,1 до 0,1 от -0,2 до 0,2 от -0,4 до 0,4 от -1 до 1 от -4 до 4

Диапазоны измерений разности давлений преобразователей модели Deltabar FMD72⁽³⁾, МПа

от -0,04 до 0,04⁽⁴⁾ от -0,1 до 0,1 от -0,2 до 0,2 от -0,4 до 0,4 от -1 до 1 от -4 до 4

Пределы допускаемой основной приведенной (от диапазона измерений) погрешности измерений давления, %:

• - для преобразователей ВД и НД моделей

Deltabar FMD71

• - для преобразователей ВД и НД моделей

Deltabar FMD72

±0,05; ±0,075; ±0,15

±0,05; ±0,075; ±0,15; ±0,3

Пределы допускаемой основной приведенной (от диапазона измерений) погрешности измерений разности давлений моделей Deltabar FMD71 и Deltabar FMD72, %

.( ^Авд X ВПИ_ВД1 +f ^Анд X ВПИ_НД1

Ц 100      ^ВД 0 1 100      ^НД 0

^Адиф =^П          ' ^{k          J} xlOO

^ДИДИФ

где: АВД - предел допускаемой основной приведенной погрешности измерений преобразователя ВД

АНД - предел допускаемой основной приведенной погрешности измерений преобразователя НД

ВПИВД - верхнее значение диапазона измерений преобразователя ВД

ВПИНД - верхнее значение диапазона измерений преобразователя НД

ДИДИФ - верхнее значение диапазона измерений разности давлений

Наименование характеристики

Значение характеристики

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений давления преобразователей ВД и НД модели Deltabar FMD71, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, %

±0,07; ±0,08; ±0,16; ±0,17; ±0,19; ±0,28; ±0,32

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений давления преобразователей ВД и НД модели Deltabar FMD72, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, %

±0,09; ±0,2; ±0,21; ±0,22;

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений разности давлений преобразователей модели Deltabar FMD71 и Deltabar FMD72, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, %

J ^Твд- X ВПИ_ВД1 + [ ^Тн^ X ВПИ_НД1

U 100       ^вд 0 1 100       ^НД 0

Т_ДИФ = ^{п           74            7} X100

^ДИФ             _ДИ

ДИФ

где:

ТВД - пределы допускаемой дополнительной погрешности преобразователей ВД, вызванной отклонением температуры окружающей среды от нормальных условий

ТНД - пределы допускаемой дополнительной погрешности преобразователей НД, вызванной отклонением температуры окружающей среды от нормальных условий

ВПИВД - верхнее значение диапазона измерений преобразователя ВД

ВПИНД - верхнее значение диапазона измерений преобразователя НД

ДИДИФ - верхнее значение диапазона измерений разности давлений

Примечания:

• 1) В соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (мбар, бар, Па, кПа, мм рт. ст., кгс/см², мм вод. ст., м вод. ст.)

• 2) В соответствии с заказом допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведенных в таблице с шагом не менее 0,00625 мбар

• 3) В соответствии с заказом допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведенных в таблице с шагом не менее 0,025 мбар

• 4) Знак «минус» определяется тем, какой из преобразователей является базовым при определении разности давлений

Наименование характеристики

Значение характеристики

Диапазоны рабочих температур окружающей среды, °С

от -50 до +85

Относительная влажность окружающей среды, %

от 4 до 100

Выходные сигналы:

- аналоговый, мА

от 4 до 20 (от 20 до 4)

- цифровой

HART

Степень защиты, обеспечиваемые оболочками

IP66/68

Напряжение питания постоянного тока, В

от 12 до 45

Габаритные размеры преобразователей, мм, не более, (длинна ^х ширинах высота:

- преобразователей ВД и НД модели Deltabar FMD71

145х210х247

- преобразователей ВД и НД давления модели Deltabar FMD72

145х200х174

- вторичных преобразователей электрических сигналов моделей Deltabar FMD71, Deltabar FMD72

115x152x238

Масса преобразователя в зависимости от модели, кг, не более: - преобразователей ВД и НД модели Deltabar FMD71

13

- преобразователей ВД и НД модели Deltabar FMD72

13

- вторичных преобразователей электрических сигналов моделей Deltabar FMD71 и Deltabar FMD72

2,6

Средняя наработка до отказа, ч, не менее

150 000

Средний срок службы, не менее, лет

20

Маркировка взрывозащиты (для моделей Deltabar FMD71

Ga/Gb Ex ia IIC T6...T4

и Deltabar FMD72)

Ga/Gb Ex ia IIC T6...T4 X

Ga/Gb Ex d[ia] IIC T6.T4 X
