Номер по Госреестру СИ: 71092-18
71092-18 Счетчики газа объемные диафрагменные
(RSE)
Назначение средства измерений:
Счетчики газа объемные диафрагменные RSE (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 и других сухих неагрессивных газов, приведенного к температуре плюс 20 °С.
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 2
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 11.05.2029
Номер записи - 167174
ID в реестре СИ - 396058
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
2,4 LA,
Производитель
Изготовитель - Фирма "Pietro Fiorentini S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2018.05.11 Об утверждении типов средств измерений
№763 от 2024.03.21 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Счетчики газа объемные диафрагменные (RSE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71092-18 Счетчики газа объемные диафрагменные (RSE) Фирма "Pietro Fiorentini S.p.A." (ИТАЛИЯ ) |
65231-16 Счетчики газа объемные диафрагменные ВК-G4 ETe, ВК-G6 ETe с электронным индексом ( ) Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника») (РОССИЯ г. Арзамас Нижегородской обл.) |
Все средства измерений Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22110-01 01.12.2006 |
Расходомеры-счетчики многокомпонентные, TopFlow Фирма "Pietro Fiorentini S.p.A." (ИТАЛИЯ ) |
1 год | |
|
45533-10 01.08.2015 |
Расходомеры-счетчики многофазные, FloWatch Фирма "Pietro Fiorentini S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
71092-18 11.05.2029 |
Счетчики газа объемные диафрагменные, RSE Фирма "Pietro Fiorentini S.p.A." (ИТАЛИЯ ) |
ОТ МП |
6 лет |
|
74410-19 18.03.2024 |
Счетчики газа объемные диафрагменные, RS Фирма "Pietro Fiorentini S.p.A." (ИТАЛИЯ ) |
ОТ МП |
10 лет |
|
74242-19 01.03.2024 |
Расходомеры многофазные, Pietro Fiorentini Фирма "Pietro Fiorentini S.p.A." (ИТАЛИЯ ) |
ОТ МП |
4 года |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Счетчики газа объемные диафрагменные ВК-G4 ETe, ВК-G6 ETe с электронным индексом ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Счетчики газа объемные диафрагменные ВК-G4 ETe, ВК-G6 ETe с электронным индексом ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счетчики содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек и архивов. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Встроенные средства для программирования или изменения ПО отсутствуют. Защита от преднамеренных и непреднамеренных изменений достигается путём установки специальной крышки, препятствующей демонтажу платы.
Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.
Номера версий ПО отображаются в меню счетчика при помощи конфигурационного программного обеспечения.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Интерфейс RF 169 МГц |
Интерфейс GSM/GPRS | |
|
Идентификационное наименование ПО |
RSE 169 |
RSE GSM |
|
Номер версии (идентификационный номер) ПО |
02.ХХ |
02.ХХ |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты программного обеспечения корректоров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по P 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счетчиков методом аппликации и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным RSE
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
ГОСТ Р 8.915-2016 ГСИ. Счётчики газа объемные диафрагменные. Общие технические требования, методы испытаний и поверки
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 208-052-2017 «Счетчики газа объемные диафрагменные RSE». Методика поверки», утвержденному ФГУП «ВНИИМС» 13.11.2017 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности ±0,5 % и диапазоном измерений от 0,016 до 10 м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на пломбы, ограничивающие доступ к передней панели электронного отсчетного устройства, и в паспорт на счетчик или на свидетельство о поверке.
Изготовитель
Pietro Fiorentini S.p.A, Италия
Адрес: I-36057 Arcugnano (VI), Italy, Via Enrico Fermi 8/10
Тел./факс: +39 0444 968 511
E-mail: sales@fiorentini.com
Заявитель
Акционерное общество «Головной научно-исследовательский и проектный институт по распределению и использованию газа «Гипрониигаз» (АО «Гипрониигаз»)
ИНН 6455000573
Адрес: 410012, г. Саратов, проспект им. Кирова С.М., д. 54
Тел./факс: +7(8452)74-94-95 / +7(8452)26-20-42
E-mail: niigaz@niigaz.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия счетчиков основан на измерении объема газа измерительными камерами с подвижными эластичными стенками (мембранами). За счет разности давлений на входе и на выходе счетчика поток газа заставляет две камеры с гибкими газонепроницаемыми диафрагмами попеременно наполняться и опустошаться, совершая при этом возвратнопоступательное движение, которое при помощи кривошипно-шатунного механизма передается на оптосъемное устройство. Отслеживание положения оптосъемного устройства осуществляется оптическим преобразователем, который формирует на выходе электрические импульсы. Количество импульсов выдаваемых оптическим преобразователем прямо пропорционально прошедшему через счетчик объему газа в рабочих условиях. Измерение температуры газа осуществляется полупроводниковым преобразователем температуры. Данные об измеренных значениях температуры газа и количества импульсов передаются в программный модуль электронного отсчетного устройства, который вычисляет значение прошедшего через счетчик объема газа, приведенного к температуре плюс 20 °С, и выводит его на показывающее устройство с нарастающим итогом.
Счетчики состоят из измерительного механизма, помещенного в герметичный штампованный металлический корпус с двухпозиционным клапаном перекрытия потока газа, и электронного отсчетного устройства. Измерительный механизм включает в себя:
- две измерительных камеры с гибкими газонепроницаемыми диафрагмами из синтетического материала;
-
- кривошипно-шатунный механизм со стопором обратного хода;
-
- распределительный механизм с системой обратных клапанов.
Электронное отсчетное устройство расположено на передней части металлического
корпуса и включает в себя:
-
- жидкокристаллический индикатор;
-
- оптический излучатель;
-
- микроконтроллер с оптическим преобразователем и датчиком температуры;
-
- автономный сменный источник питания.
Электронное отсчетное устройство обеспечивает ведение архивов:
-
- показаний на начало суток;
-
- показаний на начало месяца;
-
- показаний на начало года.
Электронное отсчетное устройство обеспечивает ведение журналов:
-
- изменение настроек счетчика;
-
- попытки несанкционированного доступа;
-
- самодиагностики.
Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания
через радиоинтерфейс 169 МГц или GSM/GPRS.
Счетчики имеют модификации RSE/1,2 LA и RSE/2,4 LA, которые отличаются циклическим объемом.

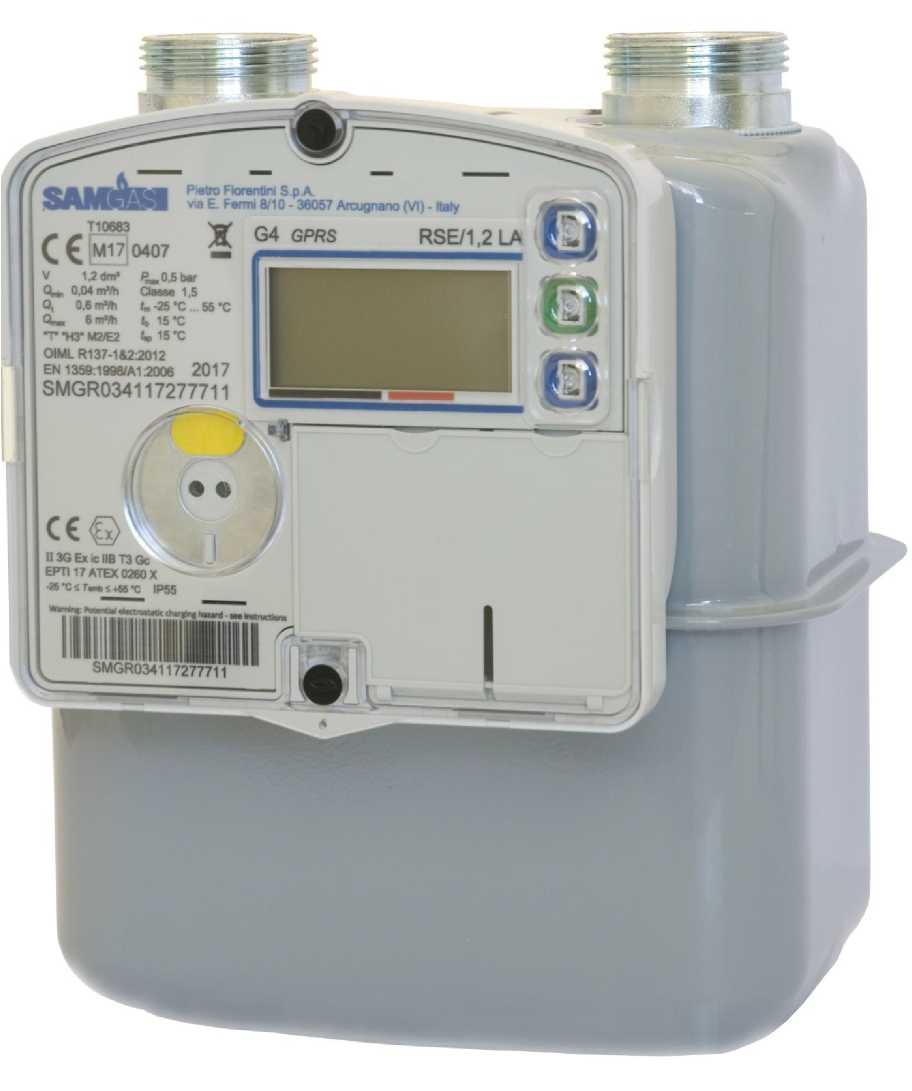

Общий вид счетчика представлен на рисунке 1.
SMGR034117277711
П № Ei ic IIB ТЗ Gc EFTI ITATEX0260 X ' -25 *C i ГиЛ < •£ | P55
sam&vi
T10883 W
Г c U4 7 run?
0^ 0.04rt?/h
Qt 0.5 m*/h CU 6nrth twmbb
/J^.0,5 bar Classe 1,5 U-25 *C . 55 X tb 15 X
t* 15 X
OIML R137-1&212012
EN 1350199&A1.2OO6 2017
SMGR034117277711
G4 GPRS
|nano (VI) • Italy
RSE/1,2 LA
• •
Рисунок 1 - Общий вид счетчика газа объемного диафрагменного RSE

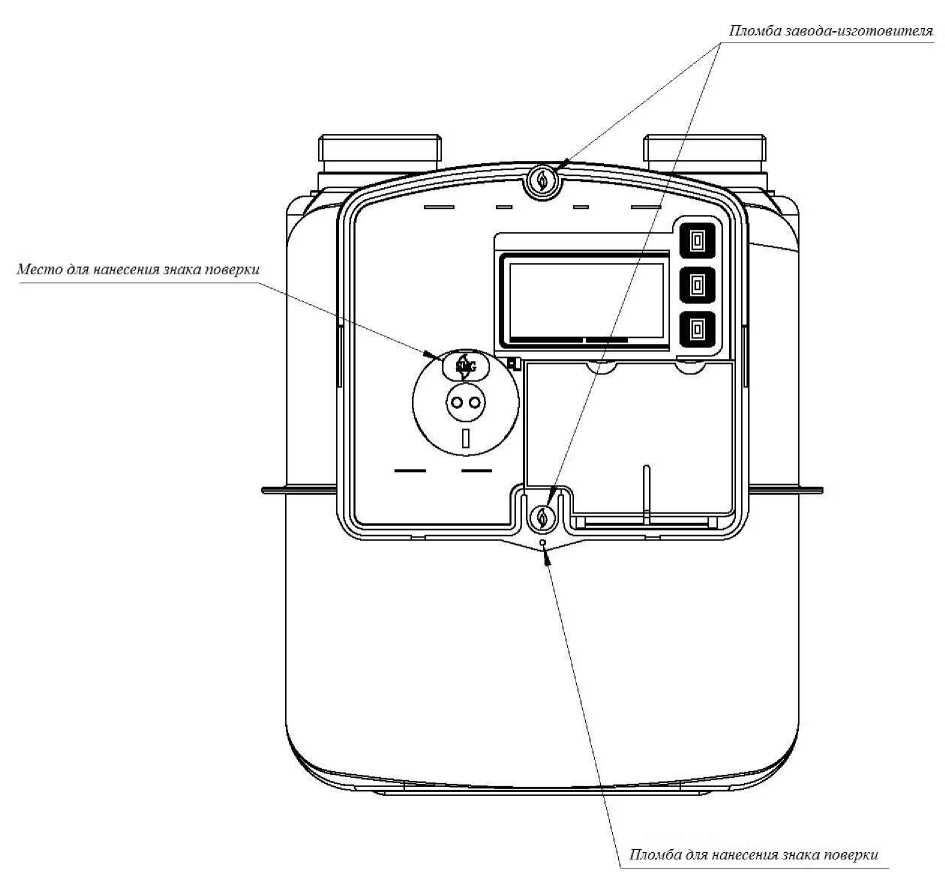

Схема пломбировки для защиты от несанкционированного доступа к элементам конструкции счетчиков, обозначение места нанесения знака поверки представлены на рисунке 2.
Пломба завода-изготовителя
\ Пломба для нанесения знака поверки
Место для нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Типоразмер |
G1,6 |
G2,5 |
G4 |
G6 |
|
Расход максимальный, Qmax, м3/ч |
2,5 |
4 |
6 |
10 |
|
Расход номинальный, Qnom, м3/ч |
1,6 |
2,5 |
4 |
6 |
|
Расход минимальный, Qmin, м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
|
Пределы допускаемой основной относительной погрешности в диапазонах расходов, %: Qmin < Q < 0,1 Qnom 0,1 Qnom < Q < Qmax |
±3,0 ±1,5 | |||
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры измеряемого газа и окружающей среды от нормальных условий, при изменении температуры на 10 С, % |
±0,4 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
1 |
2 |
3 |
4 |
5 |
|
Типоразмер |
G1,6 |
G2,5 |
G4 |
G6 |
|
Циклический объем, дм3 |
,2 |
1,2; 2,4 |
2,4 | |
|
Порог чувствительности, дм3/ч, не более |
3 |
5 |
5 |
8 |
|
Избыточное давление, кПа, не более |
63 | |||
|
Потеря давления при Qmax, Па, не более |
200 | |||
|
Разрядность отсчетного устройства, м3 | ||||
|
в процессе эксплуатации |
99999,999 | |||
|
в режиме поверки |
99999,9999 | |||
|
Степень защиты от внешних воздействий |
IP 55 | |||
|
Обозначение размера трубной резьбы |
1% | |||
|
штуцеров | ||||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
Межцентровое расстояние между |
110 |
110; 250 |
250 | |
|
штуцерами, мм | ||||
|
Габаритные размеры, мм, не более: | ||||
|
высота |
223 |
246 | ||
|
ширина |
190 |
341,5 | ||
|
глубина |
172,5 |
179 | ||
|
Масса, кг, не более |
2,0 |
3,6 | ||
|
Срок службы, лет, не менее |
15 | |||
|
Срок службы сменного автономного | ||||
|
источника питания, лет, не менее | ||||
|
- батарея метрологического модуля |
15 | |||
|
- батарея радиопередачи |
15 | |||
|
- батарея GSM-передачи |
8 | |||
|
Маркировка взрывозащиты |
2 Ex ic IIB T3 Gc Х | |||
|
Условия эксплуатации: | ||||
|
Диапазон температуры окружающего воздуха, | ||||
|
соответствующий нормальным условиям, °C |
от +15 до +25 | |||
|
Температура измеряемого газа, оС |
от -25 до +50 | |||
|
Диапазон температуры окружающего | ||||
|
воздуха, °С |
от -25 до +55 | |||
|
Относительная влажность воздуха при плюс | ||||
|
35 °C и более низких температурах, без | ||||
|
конденсации влаги, % |
до 95 | |||
|
Атмосферное давление, кПа |
от 84 до 106,7 | |||
