Номер по Госреестру СИ: 71158-18
71158-18 Анализаторы общего органического углерода
(Anatel PAT700, Anatel ТОС600)
Назначение средства измерений:
Анализаторы общего органического углерода Anatel PAT700, Anatel ТОС600 (далее -анализаторы) предназначены для измерений массовой концентрации органического углерода и удельной электрической проводимости (УЭП) водных сред.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Anatel PAT700, Anatel ТОС600
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юр.лицо | Юридические лица | 7 | 9 | 1,29 |
| юридическое лицо | Юридические лица | 6 | 7 | 1,17 |
| ОАО "Фармстандарт-УфаВита" | Юридические лица | 5 | 21 | 4,20 |
| Юр. Лицо | Юридические лица | 5 | 6 | 1,20 |
| ООО "СПУТНИК ТЕХНОПОЛИС" | Юридические лица | 4 | 8 | 2,00 |
| Акционерное общество "ГЕНЕРИУМ" | Юридические лица | 3 | 9 | 3,00 |
| Общество с ограниченной ответственностью "МАБСКЕЙЛ" | Юридические лица | 2 | 4 | 2,00 |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "РОСВА ФАРМ" | Юридические лица | 2 | 4 | 2,00 |
| ЗАО "ЛЕККО" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Мабскейл" | Юридические лица | 2 | 2 | 1,00 |
| АО «Фармасинтез-Норд» | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ГЕНЕРИУМ-НЕКСТ" | Юридические лица | 2 | 2 | 1,00 |
| АО "ГЕНЕРИУМ", ИНН 3321027747 | Юридические лица | 2 | 2 | 1,00 |
| Закрытое акционерное общество "ЭВАЛАР" | Юридические лица | 1 | 5 | 5,00 |
| Общество с ограниченной ответственностью "Озон фарм" | Юридические лица | 1 | 3 | 3,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| dd7a9588-4b96-e41a-e947-ff53056eec25 | 71158-18 | 2023-03-31 | — | актуальная |
| ce877968-1343-92a3-9eb6-7e42ba2f8178 | 71158-18 | 2020-05-07 | 2023-03-31 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.




Анализаторы общего органического углерода Anatel PAT700, Anatel ТОС600 имеют встроенное программное обеспечение, специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Программное обеспечение идентифицируется при включении анализатора.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние программного обеспечения.
|
Таблица 1 - Идентификационные данные (признаки) |
метрологически значимой части ПО | |
|
Идентификационные данные (признаки) |
Значение | |
|
PAT700 |
ТОС600 | |
|
Идентификационное наименование ПО |
PAT700 |
ТОС600 |
|
Номер версии ПО, не ниже |
V1.1 |
V1.10 |
наносится на корпус анализатора в виде клеевой этикетки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам общего органического углерода Anatel PAT700, Anatel ТОС600
Техническая документация фирмы «Beckman Coulter, Inc.», США
осуществляется по документу МП 209-039-2017 «Анализаторы общего органического углерода Anatel PAT700, Anatel ТОС600. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 ноября 2017 г.
Основные средства поверки:
- СО состава калия фталевокислого кислого (бифталата калия) ГСО 2216-81;
- рабочий эталон 2 разряда единицы удельной электрической проводимости жидкостей по ГОСТ 8.457-2015 (кондуктометр лабораторный КЛ-С-1, рег. № 46635-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
Принцип действия анализаторов Anatel PAT700 и Anatel ТОС600 основан на окислении пробы и измерении разности электропроводности до и после окисления. В систему подается проба, через которую пропускается УФ-излучение. В результате в ячейке разрушаются все углеродно-углеродные химические связи и общий органический углерод (ООУ) окисляется до CO2, который растворяется в воде, в результате чего изменяется ее электропроводность.
Конструктивно анализаторы Anatel PAT700 и Anatel ТОС600 состоят из корпуса, в который встроены окислительная камера и электронные узлы. Дополнительно в корпус анализаторов Anatel PAT700 встроены регулятор расхода анализируемой воды и теплообменник. Анализируемая вода отбирается из трубопровода через редуктор и с заданным расходом протекает через прибор.
Результаты измерений электропроводности воды и массовой концентрации общего органического углерода отражаются на встроенном дисплее и могут быть отправлены на внешние устройства через аналоговый или цифровой выход или выведены на компьютер через интерфейс RS-232 или USB (для анализаторов Anatel PAT700). Анализаторы могут управляться дистанционно.
Анализаторы различаются габаритными размерами и диапазонами измерений. Общий вид анализаторов общего органического углерода Anatel PAT700, Anatel ТОС600 представлен
на рисунке 1.

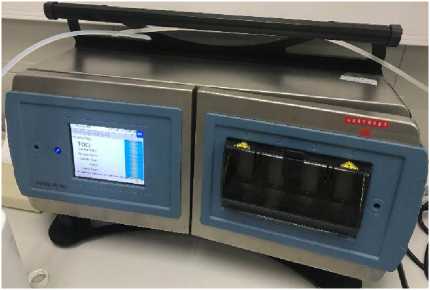

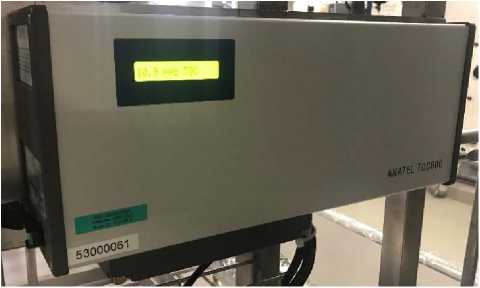

Рисунок 1 - Общий вид средств измерений (PAT700 - справа, ТОС600 - слева)
Место нанесения знака поверки

L

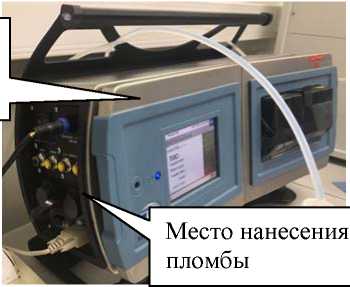

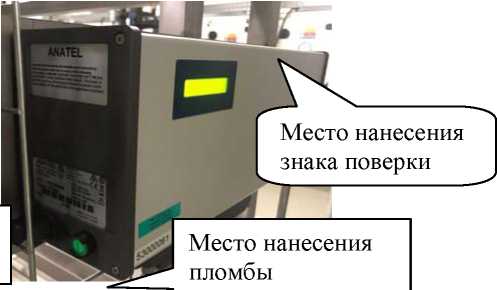

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
PAT700 |
ТОС600 | |
|
Диапазон измерений массовой концентрации углерода, мкг/дм3 |
от 0,5 до 2000 |
от 1,0 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации углерода, мкг/дм3: - в диапазоне от 0,5 (1,0) до 50 мкг/дм3 включ. |
±10 | |
|
- в диапазоне св. 50 до 100 мкг/дм3 включ. |
±15 | |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации углерода, %: - в диапазоне св. 100 до 1000 мкг/дм3 включ. |
±10 |
±10 |
|
- в диапазоне св. 1000 мкг/дм3 |
±10 |
- |
|
Диапазон измерений УЭП, мкСм/см |
от 0,05 до 150 | |
|
Пределы допускаемой относительной погрешности измерений УЭП, % |
±1,0 |
±2,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение | |
|
PAT700 |
ТОС600 | |
|
Напряжение от сети переменного тока с частотой 50±1 Гц, В |
220+22-33 | |
|
Потребляемая сила тока, ВА. не более |
250 | |
|
Масса, кг, не более |
13,6 |
6,6 |
|
Габаритные размеры, мм, не более: - глубина |
597 |
119 |
|
- ширина |
229 |
419 |
|
- высота |
254 |
193 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +10 до +40 | |
|
- относительная влажность воздуха, % |
от 5 до 95 | |
|
- атмосферное давление, кПа |
от 84 до 106 | |
|
Средний срок службы, лет |
8 | |
