Номер по Госреестру СИ: 71521-18
71521-18 Тестеры аккумуляторных батарей
(BT-3915)
Назначение средства измерений:
Тестеры аккумуляторных батарей BT-3915 (далее - тестеры) предназначены для измерений напряжения постоянного тока и электрического сопротивления постоянному току.
Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 15.06.2024
Номер записи - 167597
ID в реестре СИ - 396481
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Тестер аккумуляторных батарей ВТ-3915, Тестер аккумуляторных батарей BT-3915, Поверка, нет модификации, ВТ-3915, BT-3915, BT- 3915, -,
Производитель
Изготовитель - Фирма "Kongter Test & Measurement Co., Limited"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 175
Выдано извещений - 14
Кол-во периодических поверок - 108
Кол-во средств измерений - 107
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1211 от 2018.06.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Тестеры аккумуляторных батарей (BT-3915)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71521-18 Тестеры аккумуляторных батарей (BT-3915) Фирма "Kongter Test & Measurement Co., Limited" (КИТАЙ ) |
78893-20 Анализаторы электрохимических источников питания (АЕА30V) Общество с ограниченной ответственностью «Фирма «Алекто-Электроникс» (ООО «Фирма «Алекто-Электроникс») (РОССИЯ г. Омск) |
Все средства измерений Общество с ограниченной ответственностью «Фирма «Алекто-Электроникс» (ООО «Фирма «Алекто-Электроникс»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71521-18 15.06.2024 |
Тестеры аккумуляторных батарей, BT-3915 Фирма "Kongter Test & Measurement Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Анализаторы электрохимических источников питания (АЕА30V)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМ" (RA.RU.310581) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 22 | 13 | 8 | 0 | 16 | 12 | 4 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 9 | 3 | 6 | 9 | 6 | 3 | 3 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 19 | 14 | 5 | 0 | 19 | 14 | 5 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 13 | 4 | 9 | 0 | 13 | 4 | 9 | |||
| ООО "МИРУАР" (RA.RU.320061) | 17 | 17 | 0 | 2 | 17 | 17 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 12 | 11 | 1 | 0 | 12 | 11 | 1 | |||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 0 | 5 | 1 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 5 | 1 | 4 | 0 | 5 | 1 | 4 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы электрохимических источников питания (АЕА30V)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
4435 | 4298 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4600 | 4298 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3860 | 4298 |
Программное обеспечение
Тестеры имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования тестера и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сохранять и обрабатывать результаты измерений и является метрологически не значимым.
Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Внешнее | |
|
Идентификационное наименование ПО |
Микропрограмма |
Battery Tester Data View |
|
Номер версии (идентификационный номер) ПО |
- |
не ниже 7.13 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель тестеров методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам аккумуляторных батарей BT-3915
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-051-18 «Тестеры аккумуляторных батарей BT-3915.
Методика поверки», утвержденному ООО «ИЦРМ» 16.04.2018 г.
Основное средство поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Kongter Test & Measurement Co., Limited», КНР
Адрес: #405, Bldg 62, Songpingshan, Langshan Rd., Shenzhen, 518057, China
Телефон: +86-755-2680 5759
Факс: +86-755-2691 683
Web-сайт: www.kongter.com
Заявитель
Общество с ограниченной ответственностью «СвязьПромПоставка»
(ООО «СвязьПромПоставка»)
ИНН 7724348405
Адрес: 115583, г Москва, ул. Воронежская, д. 26, корп.3, кв. 260
Телефон: 7(495) 927-02-59
Web-сайт: https://pronabor.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия тестеров заключается в преобразовании входного аналогового сигнала в цифровой сигнал в модуле аналого-цифрового преобразователя, дальнейшей его обработке в модуле центрального процессорного устройства и отображении результатов измерений на жидкокристаллическом дисплее интерфейса пользователя.
Тестеры также предназначены для оценки состояния и поддержания работоспособности всех стационарных систем электропитания, включая системы бесперебойного питания.
Тестеры используются в энергосистемах общего пользования, на подстанциях, в телекоммукационных аппаратных, на промышленных предприятиях для проверки электрического сопротивления постоянному току и напряжения постоянного тока резервных аккумуляторных батарей. Точное измерение электрического сопротивления постоянному току и напряжения постоянного тока позволяет получить информацию о емкости аккумуляторной батареи и ее техническом состоянии.
Тестеры представляют собой портативное переносное устройство с жидкокристаллическим сенсорным экраном и дополнительной клавиатурой. Измерение осуществляется при помощи тестового кабеля с двумя зажимами, которые подсоединяются к клеммам аккумуляторной батареи. Внутренняя память служит для хранения данных тестирования более 3000 элементов аккумуляторов. Также имеется внешняя память USB, позволяющая выгружать измеренные данные на персональный компьютер для дальнейшей обработки результатов тестирования.
Питание тестера осуществляется при помощи литиевого аккумулятора.

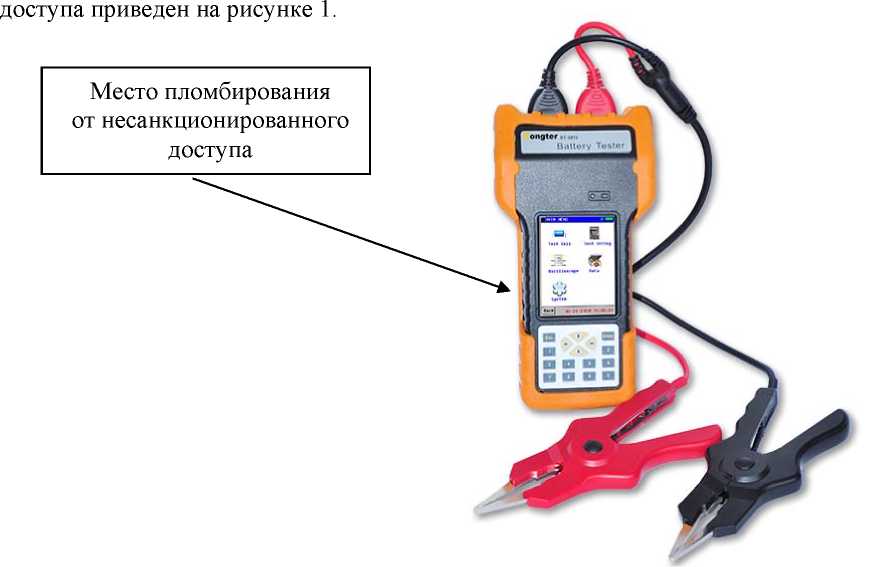

Общий вид тестеров с указанием места пломбирования от несанкционированного
Рисунок 1 - Общий вид тестеров с указанием места пломбирования от несанкционированного доступа
Комплектность тестеров приведена в таблице 3.
Таблица 3 - Комплектность тестеров
|
Наименование изделия |
Количество |
|
Тестер аккумуляторных батарей BT-3915 |
1 шт. |
|
Тестовые зажимы |
2 шт. |
|
Адаптер электропитания |
1 шт. |
|
Компактная сумка |
1 шт. |
|
Преобразователь USB |
1 шт. |
|
Внешняя память USB |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки ИЦРМ-МП-051-18 |
1 экз. |
|
Компакт-диск с программой Battery Tester Data View |
1 шт. |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - тестеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 220 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,002-U^ + 6 е.м.р 2)) |
|
Разрешение напряжения постоянного тока, мВ |
1 |
|
Диапазон измерений электрического сопротивления постоянному току, мОм |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, мОм |
±(0,01\Кизм1)+ 6 е.м.р. 2)) |
|
Разрешение электрического сопротивления постоянному току, мОм |
0,1 |
|
Источник питания |
Литиево-ионный аккумулятор |
|
Жидкокристаллический дисплей |
Сенсорный экран TFT 320х240 пикселей |
|
Рабочие условия измерений:
|
от 0 до +40 90 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
210x110x60 |
|
Масса, кг, не более |
2 |
|
Средний срок службы, лет |
30 |
|
Примечания:
| |
