Номер по Госреестру СИ: 71811-18
71811-18 Делители напряжения постоянного тока
(Экстратестер)
Назначение средства измерений:
Делители напряжения постоянного тока Экстратестер (далее по тексту делители) предназначены для масштабного преобразования высоких напряжений постоянного тока в напряжения, пригодные для измерения стандартными измерительными приборами.
Внешний вид.
Делители напряжения постоянного тока
Рисунок № 1
Внешний вид.
Делители напряжения постоянного тока
Рисунок № 2
Общие сведения
Дата публикации - 20.04.2023
Срок свидетельства - 09.07.2029
Номер записи -
ID в реестре СИ - 397332
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Экстратестер-250/Э, Экстратестер,
Производитель
Изготовитель - АКЦИОНЕРНОЕ ОБЩЕСТВО "АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА "ТЕСТРОН" (АО "Тестрон")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 10
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 696 дн.
Приказы РСТ, где упоминается данный тип СИ
№1438 от 2018.07.09 Об утверждении типов средств измерений
№876 от 2023.04.20 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (35)
Наличие аналогов СИ: Делители напряжения постоянного тока (Экстратестер)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АКЦИОНЕРНОЕ ОБЩЕСТВО "АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА "ТЕСТРОН" (АО "Тестрон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71811-18 09.07.2029 |
Делители напряжения постоянного тока, Экстратестер АКЦИОНЕРНОЕ ОБЩЕСТВО "АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА "ТЕСТРОН" (АО "Тестрон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
89699-23 03.08.2028 |
Томографы компьютерные рентгеновские, FILIN CT АКЦИОНЕРНОЕ ОБЩЕСТВО "АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА "ТЕСТРОН" (АО "Тестрон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
75319-25 28.03.2030 |
Комплексы цифровой радиографии, ФОСФОМАТИК АКЦИОНЕРНОЕ ОБЩЕСТВО "АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА "ТЕСТРОН" (АО "Тестрон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Делители напряжения постоянного тока (Экстратестер)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 7 | 4 | 0 | 0 | 4 | 1 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 9 | 7 | 2 | 0 | 9 | 7 | 2 |
Стоимость поверки Делители напряжения постоянного тока (Экстратестер)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к делителям напряжения постоянного тока Экстратестер
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.833-2013 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ
ТУ 4276-031-56173706-2018. Делители напряжения постоянного тока Экстратестер. Технические условия
Поверка
Поверкаосуществляется по документу МП 206.1-094-2018«Делители напряжения постоянного тока Экстратестер. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.05.2018 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.833-2013 (эталонный делитель напряжения ДН-500);
Вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном
информационном фонде 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Ассоциация научно-технического сотрудничества «Тестрон» (АО «Тестрон»)
ИНН 7802166998
Адрес: 196084, г. Санкт-Петербург, Люботинский пр., д.8, лит. А, пом. 8-Н Телефон: +7 (812) 380-62-00
E-mail: support@testron.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип действия делителей основан на методе резистивного деления с последующей передачей сигналов низкого напряжения.
Делители состоят из бака с трансформаторным маслом и изоляционным футляром, платы с резисторами, разъема для измерений, разъемов для подсоединения высоковольтных кабелей.
К выводу низкого напряжения делителя подключен разъем, к которому подсоединяется измерительный прибор.
Для подключения к источнику высокого напряжения используются стандартные разъемы типа R30. Для подключения низковольтного плеча к измерительному входу прибора используется соединительный кабель.
Область применения делителей - измерение напряжения на рентгеновской трубке рентгеновских аппаратов для промышленной дефектоскопии.
Устройства выпускаются в следующих модификациях Экстратестер-160, Экстратестер-225, Экстратестер-250 и Экстратестер-250/Э, которые отличаются максимальным напряжением и пределами допускаемой относительной основной погрешности измерений.
Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа и приведен на рисунке 1.
Модификации Экстратестер-160, Экстратестер-225 и Экстратестер-250
Модификация Экстратестер-250/Э

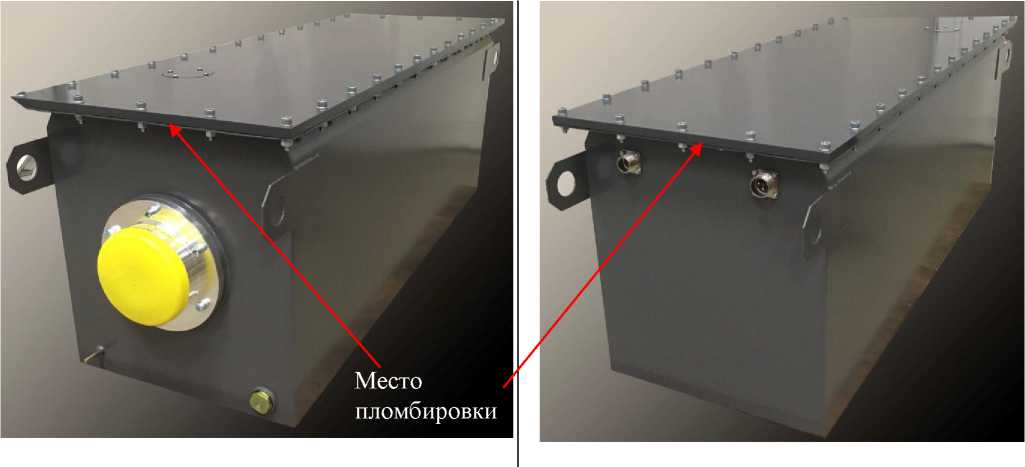

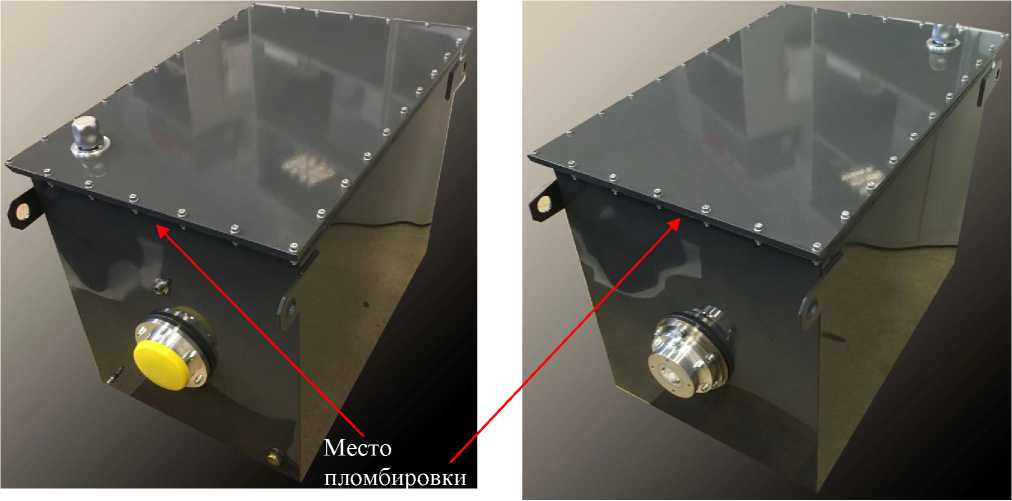

Рисунок 1 - Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа
