Сведения о средстве измерений: 72117-18 Прибор для измерения теплопроводности

Номер по Госреестру СИ: 72117-18
72117-18 Прибор для измерения теплопроводности
(LaserComp´s FOX 600)

Назначение средства измерений:
Прибор для измерения теплопроводности LaserComp's FOX 600 (далее - прибор) предназначен для измерений теплопроводности образцов конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.

сертификация программного обеспечения

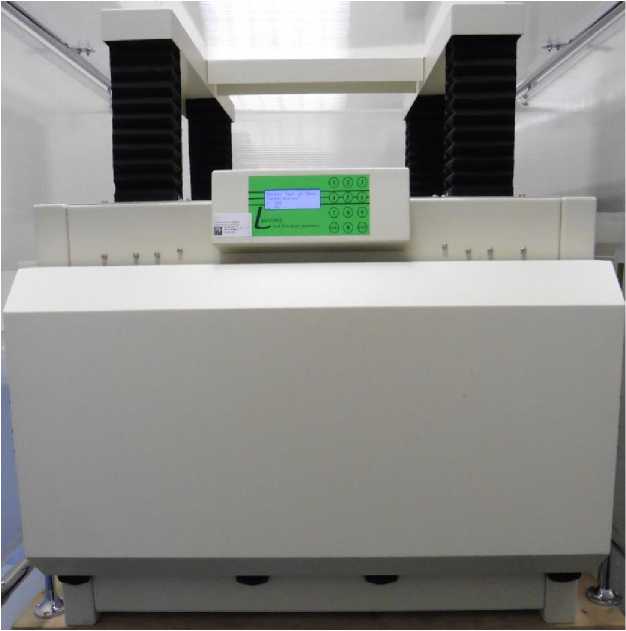

Внешний вид. Прибор для измерения теплопроводности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397623
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации,

Производитель

Изготовитель - Фирма "LaserComp, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1649 от 2018.08.03 Об утверждении типов средств измерений

Наличие аналогов СИ: Прибор для измерения теплопроводности (LaserComp´s FOX 600)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "LaserComp, Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
66104-16

Измеритель теплопроводности, FOX 200
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
71765-18

Прибор для измерения теплопроводности, LaserComp´s FOX 600
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72115-18

Прибор для измерения теплопроводности, LaserComp´s FOX 600
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72117-18

Прибор для измерения теплопроводности, LaserComp´s FOX 600
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72118-18

Прибор для измерения теплопроводности, LaserComp´s FOX 600
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
47689-11

Прибор для измерения теплопроводности, LaserComp's FOX 200
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Кто поверяет Прибор для измерения теплопроводности (LaserComp´s FOX 600)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • нет модификации
  • 6 0 5 0 5 0 5

    Стоимость поверки Прибор для измерения теплопроводности (LaserComp´s FOX 600)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и автономной части под управлением операционной системы персонального компьютера.

    Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура)

    Автономное ПО предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования и дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на экран наименования и версии ПО.

    Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита автономного (внешнего) ПО обеспечивается средствами ОС Windows.

    Влияние ПО учтено при нормировании метрологических характеристик.

    Уровень защиты встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    WinTherm32

    Номер версии (идентификационный номер) автономного (внешнего) ПО

    не ниже 3.20.11


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы прибора.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к прибору для измерения теплопроводности LaserComp's FOX 600

    ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 К

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка

    осуществляется по документу МП-2413-0053-2018 «ГСИ. Прибор для измерения теплопроводности LaserComp's FOX 600», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2018 г.

    Основные средства поверки:

    - рабочие эталоны теплопроводности по ГОСТ 8.140-2009, диапазон от 0,02 до 0,2 Вт/(м^К), границы относительной погрешности ±2 %.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Фирма «LaserComp, 1пс», США
    Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
    Телефон: (781) 233-1717, факс: (781) 941-2484
    Web-сайт: www.lasercomp.com
    E-mail: lcomp@lasercompinc.com

    Заявитель

    Общество с ограниченной ответственностью «РОКВУЛ»
    (ООО «РОКВУЛ»), ИНН 5012093506
    Адрес: 143985, Московская область, г. Балашиха, микрорайон Железнодорожный, ул. Автозаводская, д.48А
    Телефон: (495) 777-79-79, факс: (495) 777-79-70 E-mail: Recepti on_1@rockwool. ru
    Web-сайт: www.rockwool.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Е-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Принцип действия прибора основан на создании стационарного теплового потока, проходящего через плоский образец определенной толщины перпендикулярно к его лицевым граням, измерении толщины образца, плотности теплового потока и температуры противоположных лицевых граней.

    Прибор состоит из камеры и основания с дисплеем и модулем клавиатуры.

    Образец помещают между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрированно по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.

    Прибор работает отдельно или вместе с IBM-совместимым персональным компьютером. Программное обеспечение, работающее под ОС Microsoft Windows, обеспечивает взаимодействие прибора с персональным компьютером.

    Общий вид прибора представлен на рисунке 1.

    Пломбирование прибора не предусмотрено.

    Внешний вид. Прибор для измерения теплопроводности (LaserComp´s FOX 600), http://oei-analitika.ru

    Рисунок 1 - Общий вид прибора для измерения теплопроводности LaserComp's FOX 600


    Таблица 4 - Комплектность прибора для измерения теплопроводности LaserComp's FOX 600

    Наименование

    Обозначение

    Количество, шт.

    Прибор

    LaserComp's FOX 600

    1

    Кабель питания

    1

    Кабель коммуникационный

    1

    Шланг для воды

    1

    Шланг для газа

    1

    Руководство по эксплуатации

    1

    ПО WinTherm 32

    1

    Методика поверки

    МП-2413-0053-2018

    1


    аблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений теплопроводности, Вт/(м^К) (при температуре +10 °С)

    от 0,02 до 0,2

    Пределы допускаемой относительной погрешности измерений теплопроводности, %

    ±5

    аблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания переменного тока, В; частота, Гц

    230 (115); 50 (60)

    Потребляемая мощность, В •А, не более

    1200

    Размеры образцов, мм: высота

    не более 203

    ширина

    от 300 до 610

    длина

    от 300 до 610

    Г абаритные размеры, (высота, ширина, длина), мм, не более

    840, 820, 830

    Масса, кг, не более

    110

    Условия эксплуатации:

    температура окружающего воздуха, °С

    от +15 до +25

    атмосферное давление, кПа

    от 84 до 106

    относительная влажность воздуха, %

    не более 80

    Средний срок службы прибора, лет

    8

    Средняя наработка на отказ, ч

    8000
