Сведения о средстве измерений: 72610-18 Расходомеры газа ультразвуковые

Номер по Госреестру СИ: 72610-18
72610-18 Расходомеры газа ультразвуковые
(FGM 160)

Назначение средства измерений:
Расходомеры газа ультразвуковые FGM 160 (далее - расходомеры) предназначены для измерений объемного расхода, объема газа в рабочих и стандартных условиях, индикации массового расхода (без нормирования погрешности) различных агрессивных и неагрессивных газов, в том числе попутного нефтяного и факельных газов.

сертификация программного обеспечения
Внешний вид. Расходомеры газа ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 1

Общие сведения

Дата публикации - 23.10.2018
Срок свидетельства - 20.09.2024
Номер записи - 168799
ID в реестре СИ - 491026
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Нет данных, в комплекте с датчиками №540 U-20 и №540 D-20, в комплекте с датчиками №254 U-20 и №254 D-20, в комплекте с датчиками №218 U-20 и №218 D-20, в комплекте с датчиками №217 U-20 и №217 D-20, в комплекте с датчиками №216 U-20 и №216 D-20, в комплекте с датчиками №215 U-20 и №215 D-20, в комплекте с датчиками №214 U-20 и №214 D-20, в комплекте с датчиками №213 U-20 и №213 D-20, в комплекте с датчиками №212 U-20 и №212 D-20, FLUENTA FGM-160, FGM-160 HT, FGM-160, FGM 160, FGM,

Производитель

Изготовитель - Компания "FLUENTA AS", Норвегия, производственный филиал "Masteres Sp. z.o.o."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_35 Анализ рынка поверки Ростова-на-Дону

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 32
Выдано извещений - 3
Кол-во периодических поверок - 13
Кол-во средств измерений - 18
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2319 от 2022.09.20 ПРИКАЗ_Об утверждении типов средств измерений (20)

№2027 от 2018.09.20 Об утверждении типов средств измерений

№3150 от 2022.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Расходомеры газа ультразвуковые (FGM 160)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
72610-18 Расходомеры газа ультразвуковые (FGM 160)
Компания "FLUENTA AS", Норвегия, производственный филиал "Masteres Sp. z.o.o." (ПОЛЬША )		 60932-15 Счетчики газа (КТМ100 РУС)
Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ Самарская обл., пгт. Волжский; ООО "КТМ-Сервис", г. Самара (срок свидетельства: 18.11.2020 г.))
72610-18 Расходомеры газа ультразвуковые (FGM 160)
Компания "FLUENTA AS", Норвегия, производственный филиал "Masteres Sp. z.o.o." (ПОЛЬША )		 77155-19 Датчики расхода газа ("DYMETIC-1223M")
Акционерное общество «ДАЙМЕТ» (АО «ДАЙМЕТ») (РОССИЯ г. Тюмень)

Все средства измерений Акционерное общество «ДАЙМЕТ» (АО «ДАЙМЕТ»)

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
72610-18
20.09.2024
 Расходомеры газа ультразвуковые, FGM 160
Компания "FLUENTA AS", Норвегия, производственный филиал "Masteres Sp. z.o.o." (ПОЛЬША ) 		ОТ
МП 		4 года
Отчет - MI_12 Интревалы между поверками по типам СИ реестра ФГИС АРШИН по годам

Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.

В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.

Бесплатный

Кто поверяет Датчики расхода газа ("DYMETIC-1223M")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САХАЛИНСКИЙ ЦСМ"
(RA.RU.311389)		 РСТ
  • FGM-160
    		•  1 0 1 0 0 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)    		 РСТ
  • в комплекте с датчиками №212 U-20 и №212 D-20
  • в комплекте с датчиками №214 U-20 и №214 D-20
  • в комплекте с датчиками №213 U-20 и №213 D-20
  • в комплекте с датчиками №217 U-20 и №217 D-20
  • в комплекте с датчиками №218 U-20 и №218 D-20
  • в комплекте с датчиками №215 U-20 и №215 D-20
  • в комплекте с датчиками №216 U-20 и №216 D-20
  • в комплекте с датчиками №254 U-20 и №254 D-20
  • в комплекте с датчиками №540 U-20 и №540 D-20
  • Нет модификации
    		•  17 17 0 0 17 17 0
    ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ"
    (01.00315-2011)
  		• 2 0 0 0 0 0 0
    ООО "ЭРИС"
    (RA.RU.310699)
  • Нет данных
    		•  4 0 4 3 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)    		 РСТ
  • FGM
    		•  3 3 0 3 0 3 0 3
    ООО "НМОП"
    (RA.RU.311359)
  • FLUENTA FGM-160
    		•  2 2 0 2 0 2 0 2
    ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ"
    (RA.RU.312789)
  • FGM 160
    		•  2 2 0 2 0 2 0 2
    ООО "НПО "АПК"
    (RA.RU.312228)
  • FGM-160 HT
    		•  1 0 1 0 1 0 1

    Стоимость поверки Датчики расхода газа ("DYMETIC-1223M")

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Встроенное программное обеспечение (далее - ПО) производит считывание сигналов ультразвуковых датчиков, преобразует их в цифровую форму для последующей обработки с использованием параметров настройки. По окончании измерений формируются выходные сигналы, пропорциональные результатам измерений, и происходит переход к следующему циклу работы.

    Конструкция расходомеров исключает возможность несанкционированного влияния на ПО расходомеров и измерительную информацию. Защита встроенного ПО реализована с помощью многоуровневой парольной защиты

    Таблица 1-Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    DSP

    P&T

    I/O

    UFM Manager

    Номер версии (идентификационный номер) ПО

    не ниже

    0.058

    не ниже

    0.257

    не ниже

    1.007

    не ниже

    1.015

    Цифровой идентификатор ПО

    -

    -

    -

    -

    Нормирование метрологических характеристик расходомера проведено с учетом того,

    что встроенное программное обеспечение является неотъемлемой частью расходомеров.

    Уровень защиты ПО в соответствие с Р 50.2.077-2014 - «средний».


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта или руководства по эксплуатации расходомера методом печати и на корпус полевого компьютера методом наклейки


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к расходомерам FGM 160

    ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

    Техническая документация фирмы-изготовителя

    Изготовитель

    Компания "FLUENTA AS", Норвегия, производственный филиал "Masteres Sp. z.o.o.", Республика Польша.
    Адрес: Ul. Objazdowa 5B 83-010 Straszyn, Республика Польша
    Телефон: (+48) 503 328 640, (+47) 21 02 19 25
    Е-mail: info@fluenta.com
    Web-сайт: www.fluenta.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, Санкт-Петербург, Московский пр., 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Принцип действия расходомеров основан на время-импульсном методе измерения расхода газа. Он заключается в измерении времени прохождения ультразвуковых импульсов по направлению потока газа в трубопроводе и против него. Разность значений этих времен пропорциональна скорости движения газа по трубопроводу. Зная площадь внутреннего сечения трубопровода, вычисляется объемный расход и объем газа. Возбуждение ультразвуковых импульсов производится датчиками, которые устанавливаются на прямолинейный участок трубопровода соосно под углом к оси трубопровода.

    Конструктивно расходомер состоит из двух ультразвуковых датчиков, осуществляющих передачу и прием ультразвуковых сигналов и устанавливаемых на трубопроводе, а также полевого компьютера, подключаемого к датчикам посредством кабелей, содержащего местный пульт управления со встроенным жидкокристаллическим экраном.

    В состав расходомеров могут также входить датчики температуры Rosemount 3144P (рег. номер 63889-16) и давления газа Rosemount 3051Т (рег. номер 14061-15).

    В стандартном исполнении расходомер поддерживает следующие выходные сигналы:

    • -   6 аналоговых выходов 4-20 мА;

    • -   HART-выход;

    • -   импульсный выход;

    • -   частотный выход;

    • -   RS422 / RS485;

    • -   2-/4-х жильный протокол Modbus;

    • -    Fieldbus,

    В специальном исполнении возможно оснащение расходомера выходом по протоколу TCP-IP через дополнительный конвертер.

    На дисплей полевого компьютера расходомера или любые выходы могут выводиться следующие величины (в единицах системы СИ и других):

    • -   объемный расход газа в рабочих условиях, приведенный к нормальным условиям (0°C, 101,325 кПа) или к стандартным условиям (20°C, 101,325 кПа);

    • -   массовый расход и масса газа (без нормирования погрешности);

    • -   молярная масса газа (без нормирования погрешности);

    • -   плотность газа в нормальных условиях (без нормирования погрешности);

    • -   плотность газа в рабочих условиях (без нормирования погрешности);

    • -    давление газа;

    • -   температура газа;

    • -   скорость звука в газе (по расширенному протоколу ModBus, без нормирования погрешности);

    • -   скорость потока газа (по расширенному протоколу Modbus).

    Питание расходомеров в зависимости от исполнения обеспечивается:

    • -   в стандартном исполнении (20-32 В постоянного тока);

    • -   в специальном исполнении через преобразователь переменного тока в корпусе Exd, с солнцезащитным экраном.

    Общий вид расходомеров показан на рисунке 1.

    __ Места пломбирования

    а) Полевой компьютер расходомера газа ультразвукового FGM 160

    Внешний вид. Датчики расхода газа (

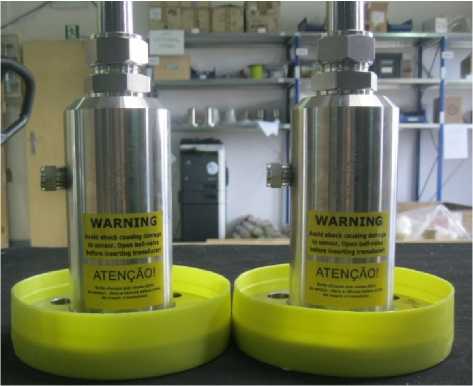

    б) Датчики расходомера газа ультразвукового FGM 160 Рисунок 1- Общий вид расходомера и мест пломбирования


    Таблица 4-

    Наименование

    Обозначение

    Количество

    Примечание

    Расходомер газа ультразвуковой, в составе:

    FGM 160

    1 шт.

    Полевой компьютер

    FGM 160

    1 шт.

    Ультразвуковые датчики

    TFS ultrasonic sensor

    2 шт.

    Кабели соединительные датчиков ультразвуковых

    RFOU(i)

    2 шт.

    Длина кабелей от 3 до 50 м в зависимости от заказа

    Барьер искрозащиты

    -

    1 шт.

    Поставляется по специальному заказу

    Монтажный комплект

    -

    1 шт.

    Поставляется по специальному заказу

    Датчик температуры

    Rosemount 3144P

    1 шт.

    Поставляется по специальному заказу

    Датчик давления

    Rosemount 3051Т

    1 шт.

    Поставляется по специальному заказу

    Конвертер TCP-IP

    MOXA MGate™ MB3180 или аналог

    1 шт.

    Поставляется по специальному заказу

    Ящик упаковочный

    -

    1шт.

    Руководство по эксплуатации

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2-Метрологические характеристики

    Наименование характеристики

    Значение

    Диаметр номинальный (DN)

    от 150 до 1800

    Диапазон показаний скорости потока газа, м/с

    от 0,03 до 120

    Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч

    от S- Vimm • 3600 до S^Vmax^3600, где S - площадь поперечного сечения трубопровода, м2;

    Vmin и Vmax - наименьшая и наибольшая скорости потока газа, м/с

    Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа в рабочих условиях, %

    Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным или нормальным условиям**, %

    • - при применении преобразователей температуры с абсолютной погрешностью не более ±0,2 °С и преобразователей абсолютного давления с приведенной к верхнему пределу измерений давления погрешностью не более 0,5 %***

    • - без применения датчиков температуры и давления

    ±2,5 (±1,0*)

    ±2,5 (±1,0*)

    ±5

    * по заказу

    ** с учетом относительной погрешности приведения объемного расхода и объема газа к стандартным или нормальным условиям, в соответствии с методикой, приведенной в эксплуатационном документе

    *** верхний предел измерений давления преобразователем давления должен соответствовать максимальному давлению в трубопроводе

    Таблица 3-Основные технические характеристики

    Наименование характеристики

    Значение

    Степень защиты от воздействия окружающей среды:

    - полевой компьютер

    IP66

    - ультразвуковые датчики

    IP66

    Напряжение питания постоянного тока, В

    от 20 до 32

    Потребляемая мощность, Вт, не более

    13

    Габаритные размеры полевого компьютера, мм, не более глубина

    290

    ширина

    280

    высота

    470

    Условия эксплуатации:

    Диапазон температур измеряемой среды, °C

    от -70 до +145

    Диапазон температур окружающей среды, °C

    от -40 до +60

    Рабочее давление газа в трубопроводе, кПа

    от 80 до 1000 (2000*)

    Масса полевого компьютера, кг, не более

    18

    Средняя наработка на отказ, ч

    87600

    Полный срок службы, лет

    25

    Маркировка взрывозащиты:

    - полевой компьютер

    1Ex de [ia Ga] IIC T6 Gb

    - ультразвуковые датчики

    0Ex ia IIC Т4/Т5/Т6 Ga

    *-без нормирования погрешности


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
