Наименование

Количество

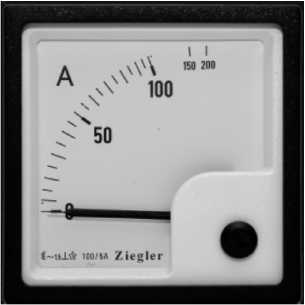

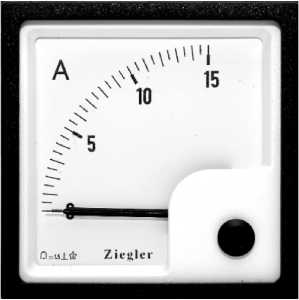

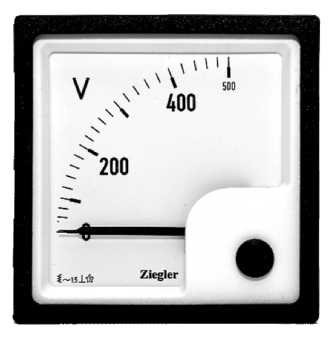

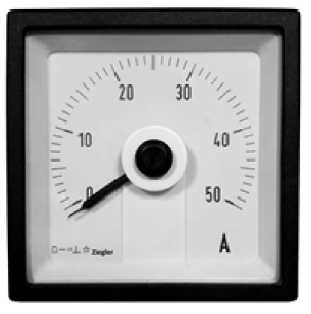

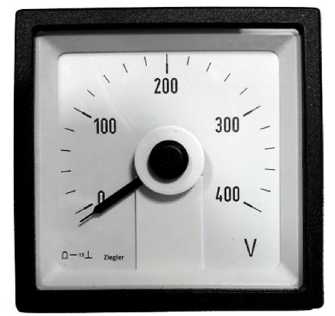

Амперметр или вольтметр аналоговый щитовой серий EQ, PQ, DSL

1 шт.

Паспорт

1 экз.

Упаковочная коробка

1 шт.

Наименование характеристики

Значение

Диапазоны измерений силы переменного тока амперметров в диапазоне частот от 45 до 65 Гц, А:

- непосредственного включения

от 0 до 0,1; от 0 до 0,15; от 0 до 0,25; от 0 до 0,4;

от 0 до 0,6; от 0 до 1; от 0 до 1,5; от 0 до 2,5;

от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 10; от 0 до 15; от 0 до 20; от 0 до 25; от 0 до 40; от 0 до 50¹⁾; от 0 ₁д₎о 60¹⁾;

от 0 до 100¹⁾

- трансформаторного включения с номинальным значением тока вторичной обмотки 1 и 5 А

приведены в таблице 3

Диапазоны   измерений напряжения переменного   тока

вольтметров в диапазоне частот от 45 до 65 Гц, В:

- непосредственного включения

от 0 до 6; от 0 до 10; от 0 до 15; от 0 до 25; от 0 до 40; от 0 до 60;

от 0 до 100; от 0 до 120; от 0 до 132; от 0 до 150; от 0 до 250; от 0 до 300 от 0 до 400; от 0 до 500; от 0 до 600; от 0 до 1000

- трансформаторного включения с номинальным значением напряжения вторичной обмотки 100, 110, 127, 220, 230 и 240 В

от 0 до 330000²⁾

Класс точности

1,5

Наименование характеристики

Значение

Рабочее напряжение при измерении силы и напряжения переменного тока, В:

• - для EQ 48

• - для EQ 72, EQ 96, EQ 144

от 0 до 300

от 0 до 600

Пределы допускаемой дополнительной приведенной к верхней границе диапазона измерения погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, %

±0,75

Пределы допускаемой дополнительной приведенной к верхней границе диапазона измерения погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий, %

±0,75

Остаточное отклонение указателя приборов от нулевой отметки шкалы, мм, не более

1,5

Время успокоения, с, не более

6

Допустимая длительная перегрузка, % от конечного значения диапазона измерений

120

Примечания:

• ¹⁾ - не применимо для модификации EQ 48;

• ²⁾ - в зависимости от коэффициента трансформации используемого трансформатора напряжения.

Наименование характеристики

Значение

Диапазоны измерений силы переменного тока амперметров в диапазоне частот от 45 до 65 Гц, А:

- непосредственного включения

от 0 до 1; от 0 до 5

- трансформаторного включения с номинальным значением тока вторичной обмотки 1 и 5 А

приведены в таблице 3

Диапазоны измерений напряжения переменного тока вольтметров в диапазоне частот от 45 до 65 Гц, В:

- непосредственного включения

от 0 до 120, от 0 до 150, от 0 до 300, от 0 до 500, от 0 до

600

- трансформаторного включения с номинальным значением напряжения вторичной обмотки 100, 110, 127, 220, 230 и 240 В

от 0 до 330000¹⁾

Класс точности

1,5

Рабочее напряжение при измерении силы и напряжения переменного тока, В

от 0 до 600

Пределы допускаемой дополнительной приведенной к верхней

границе диапазона измерения погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, %

±0,75

Пределы допускаемой дополнительной приведенной к верхней границе диапазона измерения погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий, %

±0,75

Наименование характеристики

Значение

Остаточное отклонение указателя приборов от нулевой отметки шкалы, мм, не более

1,5

Время успокоения, с, не более

6

Потребляемая мощность, не более, В •А:

• - вольтметры

• - амперметры с диапазоном до 15 А включительно

4,5

0,5

Допустимая длительная перегрузка, % от конечного значения диапазона измерений

120

Примечания:

¹⁾ - в зависимости от коэффициента трансформации используемого трансформатора напряжения.

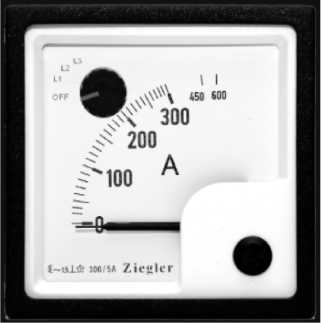

Для однофазной цепи у амперметров и вольтметров имеется 4 позиции переключения OFF, L1, L2, L3.

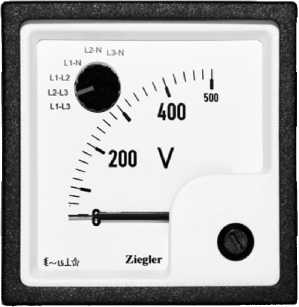

Для трехфазной цепи у амперметров и вольтметров имеется переключатель с 4 позициями переключения OFF, L1-L2, L2-L3, L3-L1 или с 6 позициями OFF, L1-L3, L2-L3, L1-L2, L1-N, L2-N, L3-N.

Коэффициент трансформации используемого ТТ

Диапазон измерений силы переменного тока в диапазоне частот от

45 до 65 Гц, А

при номинальном токе вторичной обмотки 1 А

при номинальном токе вторичной обмотки 5 А

0,2

-

от 0 до 1

0,5

-

от 0 до 2,5

1

от 0 до 1

от 0 до 5

1,5

-

от 0 до 7,5

2

-

от 0 до 10

3

-

от 0 до 15

4

-

от 0 до 20

5

от 0 до 5

от 0 до 25

6

-

от 0 до 30

8

-

от 0 до 40

10

от 0 до 10

от 0 до 50

12

-

от 0 до 60

15

от 0 до 15

от 0 до 75

16

-

от 0 до 80

20

от 0 до 20

от 0 до 100

24

-

от 0 до 120

25

от 0 до 25

от 0 до 125

30

от 0 до 30

от 0 до 150

40

от 0 до 40

от 0 до 200

50

от 0 до 50

от 0 до 250

60

от 0 до 60

от 0 до 300

75

от 0 до 75

от 0 до 375

80

от 0 до 80

от 0 до 400

100

от 0 до 100

от 0 до 500

120

от 0 до 120

от 0 до 600

125

от 0 до 125

от 0 до 625

150

от 0 до 150

от 0 до 750

Коэффициент трансформации используемого ТТ

Диапазон измерений силы переменного тока в диапазоне частот от

45 до 65 Гц, А

при номинальном токе вторичной обмотки 1 А

при номинальном токе вторичной обмотки 5 А

160

-

от 0 до 800

200

от 0 до 200

от 0 до 1000

250

от 0 до 250

от 0 до 1250

300

от 0 до 300

от 0 до 1500

320

-

от 0 до 1600

400

от 0 до 400

от 0 до 2000

500

от 0 до 500

от 0 до 2500

600

от 0 до 600

от 0 до 3000

750

от 0 до 750

от 0 до 3750

800

от 0 до 800

от 0 до 4000

1000

от 0 до 1000

от 0 до 5000

1200

от 0 до 1200

от 0 до 6000

1250

от 0 до 1250

от 0 до 6250

1500

от 0 до 1500

от 0 до 7500

1600

от 0 до 1600

2000

от 0 до 2000

2500

от 0 до 2500

3000

от 0 до 3000

4000

от 0 до 4000

5000

от 0 до 5000

6000

от 0 до 6000

7500

от 0 до 7500

Наименование характеристики

Значение

Класс точности

1,5

2,5

Диапазоны измерений силы постоянного тока амперметров:

- при прямом включении

- мкА

от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 400; от 0 до 500; от 0 до 600

от 0 до 15; от 0 до 25; от 0 до 40;

от 0 до 50; от 0 до 60

- мА

от 0 до 1; от 0 до 1,5; от 0 до 2,5; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 10; от 0 до 15;

от 0 до 20; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 400; от 0 до 600

- А

от 0 до 1; от 0 до 1,5; от 0 до 2,5; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 10; от 0 до 15;

от 0 до 20; от 0 до 25; от 0 до 40;

от 0 до 60¹⁾

Наименование характеристики

Значение

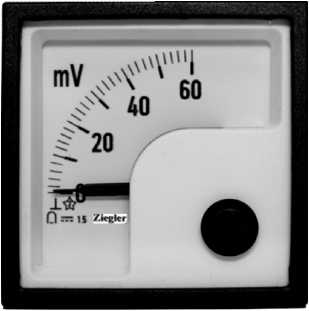

Диапазоны измерений напряжения постоянного тока вольтметров, В

от 0 до 0,05; ₂о₎т 0 до 0,06²⁾; от 0 до 0,07₂5₎²⁾; от 0 до 0,1; от 0 до 0,15²⁾; от 0 до 0,25;

от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,5; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10;

от 0 до 15; от 0 до 25; от 0 до 30; от 0 до 40; от 0 до 50; от 0 до 60; от 0 до 100; от 0 до 150; от 0 до 200; от 0 до 250; от 0 до 300; от 0 до 400; от 0 до 500; от 0 до 600

от 0 до 0,015; от 0 до 0,025;

от 0 до 0,04

Номинальное рабочее напряжение при измерении силы и напряжения постоянного тока, В:

• - для PQ 48 и DSL48

• - для PQ 72, DSL72, PQ 96, DSL 96, PQ 144, DSL144

от 0 до 300

от 0 до 600

Пределы              допускаемой

дополнительной приведенной к верхней границе диапазона измерения погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, %

±0,75

Пределы              допускаемой

дополнительной приведенной к верхней границе диапазона измерения погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий

±0,75

Остаточное отклонение указателя приборов от нулевой отметки шкалы, мм, не более

1,5

Время успокоения, с, не более

6

Внутреннее           сопротивление

вольтметров, кОм/В:

• - для диапазона 0 до 0,05 В включ.

• - для диапазона св. 0,05 В

3,33

1

Падение напряжения на амперметрах, В, не более

0,6

Допустимая длительная перегрузка (не более 2 ч), % от конечного значения диапазона измерений

120

Примечания:

• ¹⁾ - не применимо для модификаций PQ 48 и DSL 48;

• ²⁾ - для непосредственного включения и включения с внешним шунтом.

Наименование характеристики

Значение для модификаций

EQ 48

PQ 48

DSL 48

EQ 72

PQ 72

EQ SWT 72 DSL 72

EQ 96

PQ 96

EQ SWT 96

DSL 96

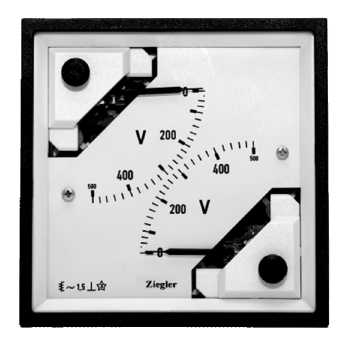

2 EQ 96

EQ 144

PQ 144

DSL 144

Длина шкалы, мм, не более

70

106

142

230

Габаритные размеры

(длина ^х высота ^х ширина) , мм, не более

48^х48^х81

72x72x76

96х 96х 76

144x144x76

Масса, кг, не более

0,15

0,2

0,29

0,40

Сопротивление изоляции, МОм, не менее

50

Средняя наработка на отказ, ч

65 000

Средний срок службы, лет, не менее

20

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

23±2

от 30 до 80

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при 25 °С, %

от -10 до +55

85
