Сведения о средстве измерений: 72436-18 Анализаторы вибрации

Номер по Госреестру СИ: 72436-18
72436-18 Анализаторы вибрации
(Abacus серии 900)

Назначение средства измерений:
Анализаторы вибрации Abacus серии 900 (далее - анализаторы) предназначены для измерения и преобразования (спектрального анализа) сигналов, поступающих от первичных измерительных преобразователей (виброускорения, виброскорости, виброперемещения), сигналов датчиков частоты вращения, а так же могут использоваться в качестве систем управления виброиспытаниями (задание и управление режимом проведения испытаний).

сертификация программного обеспечения
Внешний вид. Анализаторы вибрации, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы вибрации
Рисунок № 1
Внешний вид. Анализаторы вибрации, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы вибрации
Рисунок № 2
Внешний вид. Анализаторы вибрации, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы вибрации
Рисунок № 3

Общие сведения

Дата публикации - 23.10.2018
Срок свидетельства - 13.09.2024
Номер записи - 168641
ID в реестре СИ - 491184
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модель 906, Abacus 901,

Производитель

Изготовитель - Фирма "Data Physics Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 677 дн.

Наличие аналогов СИ: Анализаторы вибрации (Abacus серии 900)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Data Physics Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
29297-05
01.06.2010
Анализаторы вибрации, Signal Calc мод. ACE, MOBILYZER, SAVANT
Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
29298-05
01.06.2010
Системы управления виброиспытаниями многоканальные цифровые, Signal Star 350, Signal Star 550, Signal Star Vector, Signal Star Matrix
Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
50248-12
25.06.2017
Анализаторы вибрации, SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant
Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
51579-12
07.09.2022
Системы управления виброиспытаниями многоканальные цифровые, SignalStar Scalar, SignalStar Vector и SignalStar Matrix
Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
72499-18
13.09.2024
Анализаторы вибрации, SignalCalc мод. Quattro, Abacus и Savant
Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
72436-18
13.09.2024
Анализаторы вибрации, Abacus серии 900
Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы вибрации (Abacus серии 900)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ПМЦ"
(RA.RU.312726)
  • Abacus 901
  • 5 5 0 0 3 3 0
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • модель 906
  • 2 0 2 0 2 0 2
    ПАО "РКК "ЭНЕРГИЯ"
    (RA.RU.311236)
  • Abacus 901
  • 3 1 0 3 0 3 0 3

    Стоимость поверки Анализаторы вибрации (Abacus серии 900)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.

    Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

    Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

    Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.0772014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

    Таблица 1 - Идентификационная таблица программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование встроенного ПО

    Data Physics Suite

    Номер версии (идентификационный номер) ПО

    не ниже 1.2.15624

    Цифровой идентификатор программного обеспечения

    -

    Лист № 3 Всего листов 5

    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус анализатора методом наклейки и в паспорт типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализаторам вибрации Abacus серии 900

    Техническая документация «Data Physics Corporation», США

    Поверка

    Поверка

    осуществляется по документу МП 204/3-08-2018 «Анализаторы вибрации Abacus серии 900. Методика поверки», утвержденному ФГУП «ВНИИМС» 02.04.2018 г.

    Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (рег. № 45344-10); мультиметр цифровой Agilent 34411А (рег. № 33921-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и (или) в паспорт.


    Изготовитель


    «Data Physics Corporation», США
    Адрес: 2080 N. 1st Street, Suite 100 San Jose, CA 95131
    Телефон: +1408 437-0100
    Web-сайт: www.dataphysics.com

    Заявитель


    Общество с ограниченной ответственностью «БЛМ Синержи» (ООО «БЛМ Синержи»)
    ИНН 7718609666
    Адрес: 107023, г. Москва, ул. Электрозаводская, д. 24, стр. 3
    Телефон: +7 (495) 781-39-39
    Факс: +7 (495) 781-35-91
    Web-сайт: www.blms.ru
    E-mail: info@blms.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Телефон: +7 (495) 437-55-77
    Факс: + 7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Принцип действия анализаторов основан на преобразовании аналоговых сигналов от первичных преобразователей в цифровую форму и дальнейшей их обработке на основе быстрого преобразования Фурье (БПФ). В качестве первичных преобразователей могут использоваться пьезоэлектрические и ICP вибропреобразователи, тахометры, а также преобразователи силы и преобразователи, предназначенные для акустических измерений.

    Анализаторы выпускаются в двух модификациях: модель 901 и модель 906, отличающихся конструкцией, количеством и типом входных каналов.

    Анализаторы вибрации Abacus модели 901 представляют собой измерительный блок, имеющий до шести входных измерительных каналов, два из которых могут быть перепрограммированы в выходные каналы для управления режимами виброиспытаний или входные каналы для подключения преобразователей частоты вращения (каналы тахометра). Модель содержит процессор, позволяющий проводить измерения, вычисления и обработку полученных результатов. Модель 901 также позволяет питать ICP акселерометры.

    Анализаторы вибрации Abacus модели 906 представляют собой измерительный блок с модульной структурой, имеющий до шести однотипных измерительных модулей. Каждый измерительный модуль в свою очередь может содержать до шести входных измерительных каналов, два из которых могут быть перепрограммированы в выходные каналы для управления режимами виброиспытаний или входные каналы для подключения преобразователей частоты вращения. Анализаторы вибрации Abacus модели 906 выполнены в металлическом корпусе и снабжены интерфейсом для подключения к ПК. Анализаторы вибрации Abacus модели 906 могут объединяться в более крупные структуры.

    Общий вид анализаторов вибрации Abacus серии 900, места опломбирования и места

    нанесения знака об утверждении типа приведены на рисунках 1-2.

    Место нанесения знака об утверждении типа

    Место опломбирования

    Внешний вид. Анализаторы вибрации (Abacus серии 900), http://oei-analitika.ru

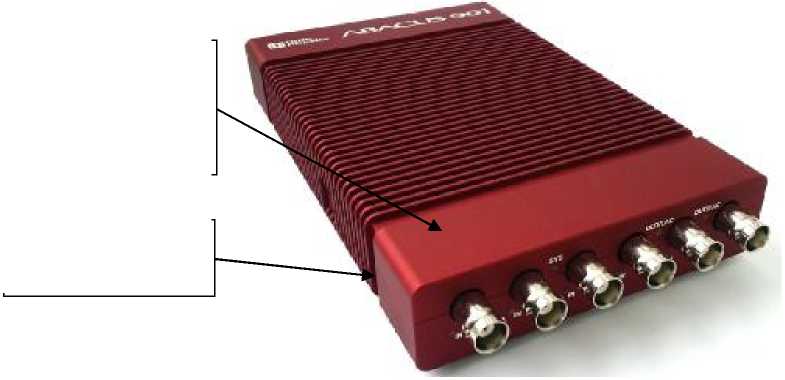

    Рисунок 1 - Общий вид, место опломбирования и место нанесения знака об утверждении типа анализаторов вибрации Abacus модели 901

    Места нанесения знака об утверждении типа

    Внешний вид. Анализаторы вибрации (Abacus серии 900), http://oei-analitika.ru

    опломбирования

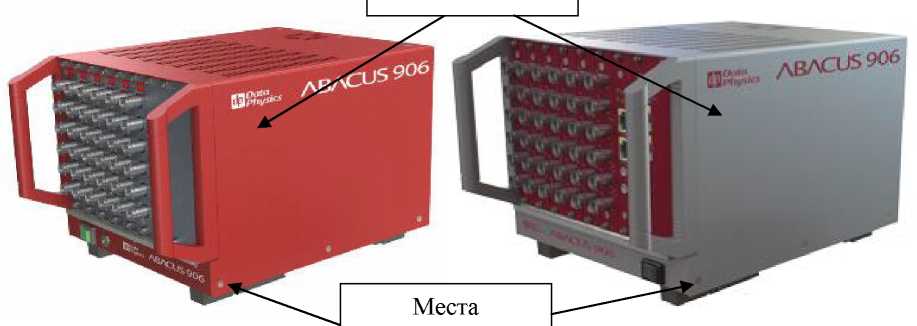

    Рисунок 2 - Общий вид, места опломбирования и места нанесения знака об утверждении типа анализаторов вибрации Abacus модели 906

    Внешний вид. Анализаторы вибрации (Abacus серии 900), http://oei-analitika.ru

    Рисунок 3 - Способ написания наименования анализаторов вибрации Abacus серии 900


    Таблица 3 -

    Наименование

    Количество

    Анализатор вибрации Abacus серии 900

    1 шт.

    Паспорт

    1 экз.

    Методика поверки МП 204/3-08-2018

    1 экз.

    Программное обеспечение

    1 шт.


    Таблица 2 - Метрологические и основные технические характеристики

    Наименование характеристики

    Значение

    Максимальные значения входного напряжения, В

    0,1; 0,31; 1; 3,1; 10; 31

    Диапазон значений коэффициента преобразования, мВ/(м^с-2) (мВ/(мм^с-1), мВ/мкм)

    от 1 • 10-9 до 1 • 1015

    Диапазон измерений виброускорения при коэффициенте преобразования 1 мВ/(м^с-2), м/с2

    от 0,1 до 20000

    Диапазон измерений виброскорости при коэффициенте преобразования 1 мВ/(мм^с-1), мм/с

    от 0,1 до 20000

    Диапазон измерений виброперемещения при коэффициенте преобразования 1 мВ/мкм, мкм

    от 0,1 до 20000

    Диапазон рабочих частот, Гц

    от 0,05 до 20 000

    Пределы допускаемой приведенной основной погрешности измерений виброускорения, виброскорости и виброперемещения в диапазоне рабочих частот, % от диапазона измерений

    ±3

    Пределы допускаемой дополнительной приведенной погрешности измерений виброускорения, виброскорости и виброперемещения, вызванной изменением температуры окружающей среды, отличной от нормальных условий измерений, в диапазоне рабочих температур, % от диапазона измерений

    ±1

    Диапазон измерения частоты вращения, об/мин

    от 5 до 240000

    Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин

    ±(2+N-0,002),

    N - заданное значение частоты вращения

    Диапазон воспроизведения напряжения переменного тока, В

    ±10

    Диапазон частот воспроизведения напряжения переменного тока, Гц

    от 0,05 до 20 000

    Пределы допускаемой приведенной основной погрешности воспроизведения напряжения переменного тока, % от диапазона воспроизведения

    ±2

    Пределы допускаемой дополнительной приведенной погрешности воспроизведения напряжения переменного тока, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % от диапазона воспроизведения

    ±1

    Нормальные условия измерений:

    - температура окружающей среды, °С

    20±5

    Условия эксплуатации:

    - диапазон рабочих температур, °С

    от 0 до +55

    Габаритные размеры (длина х высота х ширина), мм, не более

    • - модель 901

    • - модель 906

    186х36х118

    296x176x213

    Масса, кг, не более

    • - модель 901

    • - модель 906

    0,8

    5,5
