Номер по Госреестру СИ: 72379-18
72379-18 Мегаомметры
(ЦС0202)
Назначение средства измерений:
Мегаомметры ЦС0202 (далее - мегаомметры) предназначены для измерений
электрического сопротивления изоляции постоянному току и напряжения переменного тока, а также диагностики состояния изоляции электрических цепей, не находящихся под напряжением.

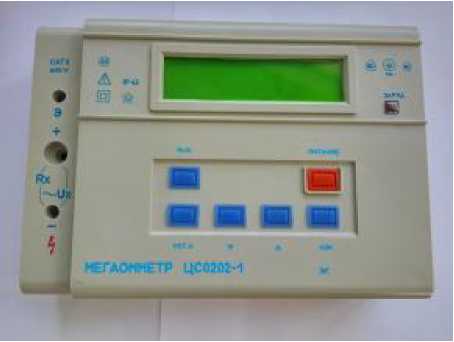

Внешний вид.
Мегаомметры
Рисунок № 1

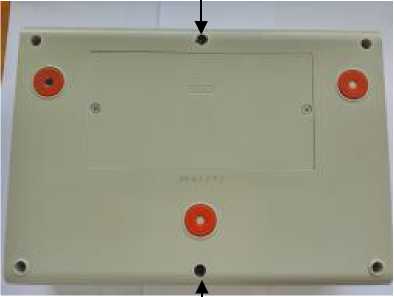

Внешний вид.
Мегаомметры
Рисунок № 2
Внешний вид.
Мегаомметры
Рисунок № 3
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 06.09.2024
Номер записи - 168582
ID в реестре СИ - 491243
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЦС0202, исп. ЦС0202-1, ЦС0202, ЦС 0202-2, ЦС 0202-1, Нет модификации, нет, модификация ЦС0202-2, мод.ЦС0202-1, мод. ЦС0202-2, мод. ЦС0202-1, Мегаомметр ЦС0202-2, Мегаомметр ЦС0202-1, Мегаомметр ЦС0202, исполнение ЦС0202-2, исполнение ЦС0202-1, исп.ЦС0202-2, исп. ЦС0202-2, исп. ЦС0202-1, Без модификации,
Производитель
Изготовитель - ЧАО "Уманский завод "Мегомметр"
Страна - УКРАИНА
Населенный пункт - г.Умань
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 469
Выдано извещений - 1
Кол-во периодических поверок - 381
Кол-во средств измерений - 212
Кол-во владельцев - 64
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1862 от 2018.09.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Мегаомметры (ЦС0202)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
72379-18 Мегаомметры (ЦС0202) ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
52913-13 Мегаомметры цифровые (ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37) Общество с ограниченной ответственностью «ПРОФКИП» (ООО «ПРОФКИП») (РОССИЯ Московская область, г. Мытищи) |
|
72379-18 Мегаомметры (ЦС0202) ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
53668-13 Мегаомметры (Е6-31, Е6-31/1 и Е6-32) Акционерное общество "Научно-производственная фирма "Радио-Сервис" (АО "НПФ "Радио-Сервис") (РОССИЯ г. Ижевск) |
|
72379-18 Мегаомметры (ЦС0202) ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
74155-19 Мегаомметры (серии ПСИ) Акционерное общество "Научно-производственная фирма "Радио-Сервис" (АО "НПФ "Радио-Сервис") (РОССИЯ г. Ижевск) |
Все средства измерений Акционерное общество "Научно-производственная фирма "Радио-Сервис" (АО "НПФ "Радио-Сервис")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72379-18 06.09.2024 |
Мегаомметры, ЦС0202 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
14883-19 20.08.2024 |
Мегаомметры, ЭС0202/1-Г, ЭС0202/2-Г ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
11742-19 20.08.2024 |
Микроомметры, Ф4104-М1 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
11374-19 20.08.2024 |
Измерители сопротивления заземлений, Ф4103-М1 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
9444-19 20.08.2024 |
Измерители тока короткого замыкания цифровые, Щ41160 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
79093-20 01.09.2025 |
Микроомметры, ЦС4105 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
79092-20 01.09.2025 |
Измерители сопротивления заземления, ЦС4107 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Мегаомметры (серии ПСИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 24 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| АО "ПРИСТ" (RA.RU.312058) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ПАО "МРСК СИБИРИ" (1575) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ФИРМА ТЕХЦЕНТР" (RA.RU.310539) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 8 | 3 | 5 | 0 | 8 | 3 | 5 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 29 | 0 | 29 | 0 | 29 | 0 | 29 | ||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| МЦМ (RA.RU.312746) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "РОСКОМСНАБ" (1457) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО ИЦ МИТ (RA.RU.312147) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМ" (RA.RU.310581) | 15 | 5 | 10 | 0 | 14 | 4 | 10 | |||
| Филиал АО «Концерн Росэнергоатом» - Ленинградская атомная станция (1744) | 5 | 0 | 5 | 0 | 2 | 0 | 2 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 11 | 0 | 11 | 1 | 11 | 0 | 11 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 17 | 13 | 4 | 0 | 17 | 13 | 4 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 10 | 1 | 6 | 0 | 7 | 1 | 6 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 12 | 0 | 12 | 0 | 11 | 0 | 11 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "КР МЕТРОЛОГИЯ" (RA.RU.312824) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 12 | 0 | 12 | 0 | 4 | 0 | 4 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 23 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 19 | 1 | 18 | 0 | 7 | 0 | 7 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 41 | 35 | 6 | 0 | 39 | 34 | 5 | |||
| ООО "ПРОФИГРУПП" (РОСС RU.0001.310158) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 28 | 0 | 28 | 0 | 28 | 0 | 28 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 20 | 0 | 20 | 0 | 19 | 0 | 19 | ||
| ПАО "ОДК-УМПО" (RA.RU.312708) | 6 | 0 | 6 | 0 | 2 | 0 | 2 | |||
| АО "ЦЭНКИ" (RA.RU.311727) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 10 | 1 | 9 | 0 | 10 | 1 | 9 | |||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "НМОП" (RA.RU.311359) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "СЗМЦ" (RA.RU.314058) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРО-ЗАПАДНЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР КОНЦЕРНА ВКО "АЛМАЗ-АНТЕЙ"- ОБУХОВСКИЙ ЗАВОД"(АО "ОБУХОВСКИЙ ЗАВОД") | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МЦК» (RA.RU.314560) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| АО "НИИ ТМ" (RA.RU.311972) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Мегаомметры (серии ПСИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
780 | 3177 |
|
ФБУ Вологодский ЦСМ Вологодская область |
2125 | 3177 |
|
ФБУ Иркутский ЦСМ Иркутская область |
1350 | 3177 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1670 | 3177 |
|
ФБУ Псковский ЦСМ Псковская область |
2065 | 3177 |
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным. Встроенное программное обеспечение (далее - ВПО) реализовано аппаратно и является метрологически значимым.
Метрологические характеристики мегаомметров нормированы с учетом влияния ВПО. ВПО заносится во внутреннюю память микроконтроллера мегаомметров предприятием-изготовителем и недоступно для потребителя (обеспечивается механическим опломбированием мегаомметра). Конструкция мегаомметров исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО мегаомметров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CS0202/1, CS0202/2 |
|
Номер версии (идентификационный номер ПО), не ниже |
31 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус мегаомметра методом сеткографии или офсетной печати и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мегаомметрам ЦС0202
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
Поверка
Поверка осуществляется по документу раздел 5 «Методика поверки» руководства по эксплуатации Ба 2.722.062 РЭ, утвержденному ООО «ИЦРМ» 13 июля 2018 года.Основные средства поверки:
- мера-имитатор P40116 (регистрационный номер в Федеральном информационном
фонде 10982-09);
- вольтметр Д5081, Д5082 (регистрационный номер в Федеральном
информационном фонде 10198-85);
- вольтметр С502 (регистрационный номер в Федеральном информационном фонде
4551-74);
- установка для поверки амперметров и вольтметров на постоянном и переменном
токе У300 (регистрационный номер в Федеральном информационном фонде 2721-71).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на корпус мегаомметров.
Изготовитель
Частное акционерное общество «Уманский завод «Мегомметр»(ЧАО «Уманский завод «Мегомметр»)
Адрес: 20300, Украина, Черкасская область, г. Умань, ул. Советская, д. 49
Телефон: +38 (04744) 3-32-96
Факс: +38 (04744) 3-70-18, 3-80-27
E-mail: megommetr@i.ua
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия мегаомметров заключается в сравнении падений напряжений на измеряемом и эталонном сопротивлениях с использованием логарифмических усилителей. Разность выходных напряжений логарифмических усилителей пропорциональна логарифму отношения значений измеряемого и эталонного сопротивлений и не зависит от величины напряжения. Аналоговая величина выходного напряжения усилителей преобразуется аналого-цифровым преобразователем в цифровую форму и отображается на дисплее мегаомметров.
Мегаомметры выполнены в пластмассовом ударопрочном корпусе и предусматривают работу как в настольном варианте в лабораторных условиях, так и в полевых условиях.
Мегаомметры выпускаются в двух исполнениях: ЦС0202-1 и ЦС0202-2, отличающихся климатическими условиями применения, видом индикации и силой тока потребления. В зависимости от исполнения, мегаомметры оборудованы жидкокристаллическим (исполнение ЦС0202-1) или вакуумно-люминесцентном (исполнение ЦС0202-2) дисплеем.
Режим работы мегаомметров при измерении электрического сопротивления изоляции может быть автоматический или ручной.
Общий вид мегаомметров с местами пломбирования от несанкционированного доступа и нанесения оттиска клейма поверителя и оттиска клейма ОТК представлен на рисунке 1.
Оттиск клейма
ОТК
Места пломбирования
Оттиск клейма
поверителя
Рисунок 1 - Внешний вид мегаомметров с местами пломбирования от несанкционированного доступа и нанесения оттиска клейма поверителя и оттиска клейма ОТК
Таблица 3 - Комплектность мегаоометров
|
Наименование |
Обозначение |
Количество |
|
Мегаомметр ЦС0202-1 (ЦС0202-2) |
- |
1 шт. |
|
Сумка |
- |
1 шт. |
|
Шнур |
Ба6.640.383 |
1 шт. |
|
Шнур экранированный |
1 шт. | |
|
Проводник |
1 шт. | |
|
Адаптер автомобильный |
1 шт. | |
|
Блок питания 12 В, ток нагрузки 0,7 А |
1 шт. | |
|
Аккумулятор*, типоразмер АА; 1,2 В |
8 шт. | |
|
Руководство по эксплуатации |
Ба 2.722.062 РЭ |
1 экз. |
|
Примечание: * - в отсеке питания или в сумке | ||
Таблица 2 - мегаомметров
|
Наименование характеристики |
Значение |
|
Диапазоны измерений электрического сопротивления изоляции:
|
от 200 кОм до 1.ГОм от 2,5 МОм до 100 ГОм |
|
Класс точности по ГОСТ 8.401-80 |
2,5 |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления изоляции, % |
±2,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления изоляции, вызванной изменением температуры воздуха в пределах рабочих температур на каждые 10 °С изменения температуры, % |
±1,25 |
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления изоляции, вызванной изменением относительной влажности окружающего воздуха до 90 % при температуре +30 °С, % |
±2,5 |
|
Диапазон измерений среднеквадратического значения напряжения переменного тока промышленной частоты (50±0,5) Гц, В |
от 40 до 500 |
|
Пределы допускаемой основной абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока промышленной частоты (50±0,5) Гц, В |
±12,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока промышленной частоты (50±0,5) Гц, вызванной изменением температуры воздуха в пределах рабочих температур на каждые 10 °С изменения температуры, В |
±6,25 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока промышленной частоты (50±0,5) Гц, вызванной изменением относительной влажности окружающего воздуха до 90 % при температуре +30 °С, В |
±12,5 |
|
Диапазон воспроизведений измерительного напряжения с дискретностью установки 50 В, В |
от 100 до 2500 |
|
Максимальное значение выходного тока, мА, не более |
2,0 |
|
Максимальный ток потребления, А, не более
|
о о" о" |
|
Климатические условия применения по ГОСТ 22261-94:
|
группа 4 группа 5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений:
|
от -10 до +55 от -30 до +55 до 90 |
|
Напряжение питания постоянного тока (от источника постоянного тока, от аккумуляторов), В |
от 9,8 до 12 |
|
Масса, кг, не более |
1,2 |
|
Габаритные размеры, (длинахвысотахширина ), мм, не более |
220х156х61 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
