Номер по Госреестру СИ: 55938-13
55938-13 Цилиндры
(исполнений 2, 2а, 4, 4а)
Назначение средства измерений:
Цилиндры исполнений 2, 2а, 4, 4а предназначены для измерений объёма жидкости.

Внешний вид.
Цилиндры
Рисунок № 1

Внешний вид.
Цилиндры
Рисунок № 2

Внешний вид.
Цилиндры
Рисунок № 3

Внешний вид.
Цилиндры
Рисунок № 4
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на цилиндры исполнений 2, 2а, 4, 4а или на этикетку типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
при использовании цилиндров исполнений 2, 2а, 4, 4а применяется метод прямых измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к цилиндрам исполнений 2, 2а, 4, 4а
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» февраля 2018 г. №256 Государственная поверочная схема для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости.
ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки
ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия.
Поверка
Поверкаосуществляется по документу ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на цилиндры исполнений 2, 2а, 4, 4а или на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «МиниМедПром»
(ООО «МиниМедПром»),
ИНН 32020088488
Адрес: 242600, г. Дятьково, Брянская обл., ул. Ленина, 182, корп.5, а/я 17
Тел.: +7 (48333) 3-44-05, факс: +7 (48333) 3-27-02
E-mail: MiniMProm@yandex.ru
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»
(ГЦИ СИ ФБУ «ЦСМ Московской области»)
ИНН 5044000470
Адрес: 141570, Московская область, Солнечногорский р-он, рабочий поселок
Менделеево,
Тел.: +7 (49624) 2-41-62, факс: +7 (49624) 7-70-70
E-mail: welcome@mosoblcsm.ru
Принцип действия цилиндров исполнений 2, 2а, 4, 4а основан на измерении определенного объёма жидкости, содержащегося в цилиндре при температуре 20 оС, выраженного в мл, при наполнении его до отметки шкалы, соответствующей необходимой вместимости.
Цилиндры исполнений 2, 2а, 4, 4а представляют собой стеклянные сосуды
цилиндрической формы, по всей длине которых нанесена шкала с оцифрованными отметками.
Цилиндры исполнений 2, 2а, 4, 4а выпускаются 2-го класса точности и следующих исполнений: исполнение 2 - с горловиной под стеклянную пробку и стеклянным основанием; исполнение 2а - с горловиной под пластмассовую пробку и стеклянным основанием; исполнение 4 - с горловиной под стеклянную пробку и пластмассовым основанием; исполнение 4а - с горловиной под пластмассовую пробку и пластмассовым основанием.
Общий вид средства измерений представлен на рисунках 1-4.

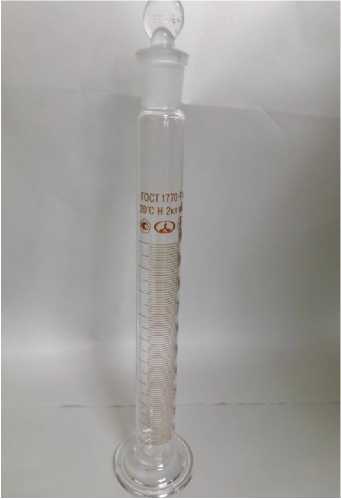

Рисунок 1 - Общий вид цилиндров исполнения 2

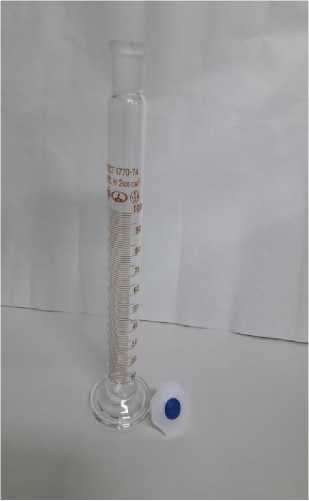

Рисунок 2 - Общий вид цилиндров исполнения 2а

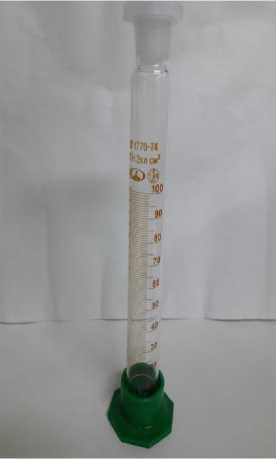

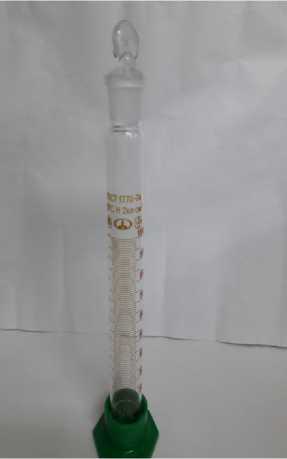

Рисунок 3 - Общий вид цилиндров Рисунок 4 - Общий вид цилиндров
исполнения 4 исполнения 4а

Пломбирование цилиндров не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Количество |
|
Цилиндры исполнений 2, 2а, 4, 4а |
количество по требованию заказчика |
|
Коробка упаковочная |
1 шт. |
|
Этикетка упаковочная |
1 экз. |
|
Таблица 1 - Метрологические ха |
рактеристики | |||||||
|
Наименование характеристики |
Значение | |||||||
|
Ц |
илиндры исполнений 2, 2а | |||||||
|
Номинальная вместимость, мл |
10 |
25 |
50 |
100 | ||||
|
Цена наименьшего деления, мл |
0,2 |
0,5 |
1,0 |
1,0 | ||||
|
Объём, соответствующий нижней отметке, мл |
1,0 |
3,0 |
5,0 |
10,0 | ||||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,2 |
±0,5 |
±1,0 |
±1,0 | ||||
|
Цилиндры исполнений 2, 2а | ||||||||
|
Номинальная вместимость, мл |
250 |
500 |
1000 |
2000 | ||||
|
Цена наименьшего деления, мл |
2,0 |
5,0 |
10,0 |
20,0 | ||||
|
Объём, соответствующий нижней отметке, мл |
20,0 |
50,0 |
100,0 |
200,0 | ||||
|
Пределы допускаемой абсолютной погрешности, мл |
±2,0 |
±5,0 |
±10,0 |
±20,0 | ||||
|
Ц |
илиндры исполнений 4 |
1, 4а | ||||||
|
Номинальная вместимость, мл |
25 |
50 |
100 |
250 |
500 | |||
|
Цена наименьшего деления, мл |
0,5 |
1,0 |
1,0 |
2,0 |
5,0 | |||
|
Объём, соответствующий нижней отметке, мл |
3,0 |
5,0 |
10,0 |
20,0 |
50,0 | |||
|
Пределы допускаемой абсолютной погрешности, мл |
±0,5 |
±1,0 |
±1,0 |
±2,0 |
±5,0 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная высота цилиндров исполнений 2, 2а, 4, 4а, мм вместимостью 10 мл |
140 |
|
25 мл |
170 |
|
50 мл |
200 |
|
100 мл |
260 |
|
250 мл |
335 |
|
500 мл |
390 |
|
1000 мл |
470 |
|
2000 мл |
570 |
|
Обозначение конуса по ГОСТ 8682-93 для цилиндров исполнений 2, 2а, 4 и 4а вместимостью 10 мл |
10/19 |
|
25 мл |
14/23 |
|
50 мл |
14/23, 19/26 |
|
100 мл |
19/26, 24/29 |
|
250 мл |
19/26,29/32 |
|
500 мл |
20/32, 34/35 |
|
1000 мл |
29/32, 45/40 |
|
2000 мл |
34/35, 45/40 |
|
Условия эксплуатации: о -температура окружающей среды, С |
от +15 до +25 |
|
-относительная влажность воздуха, % |
от 30 до 80 |
|
-атмосферное давление, кПа |
от 84 до 106 |
