Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)

Наименование

Обозначение

Количество

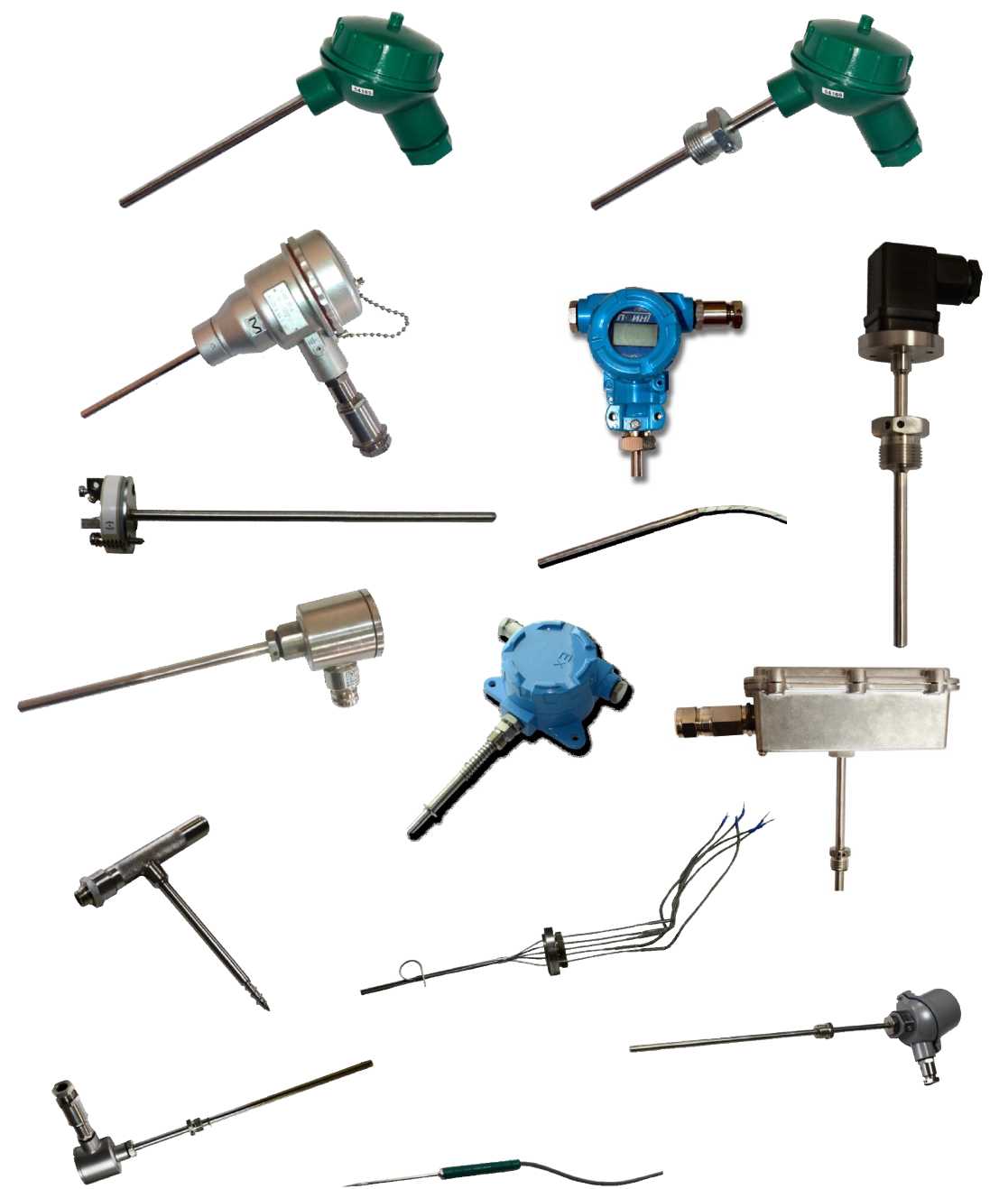

Т ермопреобразователь

ТС-Б,

1 шт. (исполнение в соответствии с

сопротивления

ТС-Б-У

заказом)

Руководство по эксплуатации

-

1 экз. (по требованию заказчика)

Паспорт

-

1 экз.

Упаковочная тара

-

1 шт.

Методика поверки

МП.ВТ.190-2008

1 экз. (по требованию заказчика)

Сертификат соответствия

-

1 экз. (для ТС во взрывозащищенном исполнении (по требованию заказчика на поставляемую партию)

Программное обеспечение

HartConfig

по требованию заказчика

Наименование характеристики

Значение

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

Pt50, Pt 100, Pt500, Pt1000 50П, 100П, 500П, 1000П, 50М, 100М

Диапазон выходного аналогового сигнала постоянного тока для ТС-Б-У, мА

от 0 до 5

от 4 до 20

от 0 до 20

Диапазоны измеряемых температур¹, °С

• - для платиновых ТС-Б

• - для медных ТС-Б

• - для ТС-Б-У

от -196 до +660 от -180 до +200 от -200 до +600

Классы допуска ТС по ГОСТ 6651-2009

АА, А, В, С

Допуск ТС-Б по ГОСТ 6651-2009, °С

• - класс АА

• - класс А

• - класс В

• - класс С

±(0,1+0,0017-|ф ±(0,15+0,002-|^|) ±(0,3+0,005^|) ±(0,6+0,01-|Г|) где t - абсолютное значение измеряемой температуры, °С, без учета знака

Пределы основной приведенной погрешности ТС-Б-У, % (от нормирующего значения выходного сигнала, где нормирующее значение - это разница между верхним и нижним значением выходного сигнала)

±0,25; ±0,5; ±1

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности ТС-Б-У, вызванной изменением температуры окружающей среды (воздуха) от номинальной (+20 °С), на каждые 10 °С, не более:

• - для ТС-Б-У с пределом допускаемого значения

основной приведенной погрешности ±0,25 %

• - для ТС-Б-У с пределом допускаемого значения

основной приведенной погрешности ±0,5 %, ±1 %

предела допускаемого значения основной погрешности 0,5 предела допускаемого значения основной приведенной погрешности

Пределы допускаемой дополнительной погрешности ТС-Б-У, вызванной воздействием внешнего переменного магнитного поля сетевой частоты с напряженностью до 400 А/м, не более

0,5 предела допускаемой основной приведенной погрешности

Пределы допускаемой дополнительной погрешности ТС-Б-У, вызванной воздействием повышенной влажности 95 % при температуре окружающего воздуха +35 °С в рабочих условиях эксплуатации, не более

0,5 предела допускаемой основной приведенной погрешности

Примечание:

¹Указаны предельные значения диапазонов измеряемых температур, по требованию заказчика возможно изготовление термопреобразователей специального назначения с диапазоном измерений, находящимся внутри указанных диапазонов, в соответствии с НСХ.

Наименование характеристики

Значение

Минимальная глубина погружения, мм, не более¹

(Lh;+5D), где D - диаметр монтажной части; I ..,_э - длина чувствительного элемента

Время термической реакции t _Х ², в движущейся воде в режиме нагрева, при изменении показаний на заданный процент от полного изменения показаний, с, не более:

• - для термопреобразователей с диаметром монтажной части до 6 мм

• - для термопреобразователей с диаметром монтажной части 8 мм

• - для термопреобразователей с диаметром монтажной части 10 мм

• - для термопреобразователей с диаметром монтажной части более 10 мм

25 (^to,5); 30 (^to,6); 80 (V)

40 (^t 0,5); 60 (^t0,6); 125 (»

^{50 (t}0,5 ^{); 80 (t}0,6^{); 140 (t}0,9⁾

120 (^t 0,5)

Время термической реакции в режиме простого охлаждения t _Y ², в движущейся воде, при изменении показаний на заданный процент от полного изменения показаний, с, не более:

- для термопреобразователей с диаметром монтажной части до 6 мм

10 (^t0,5); 12 (^t0,6); 25 f^)

Наименование характеристики

Значение

- для термопреобразователей с диаметром монтажной части 8 мм

12 (^to,5); 15 (^to,6); 35 (V)

• - для термопреобразователей с диаметром монтажной части 10 мм

• - для термопреобразователей с диаметром монтажной части более 10 мм

15 (^to,5); 20 (^to,6); 60 (V)

60 (^t0,5)

Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности до 80 %, МОм, не менее

100

Номинальное значение напряжение питания ТС-Б-У, В

24

Потребляемая мощность ТС-Б-У, Вт, не более

0,8

Напряжение питания ТС-Б-У, В

• - для общепромышленных

• - для взрывозащищенных

от 12 до 36

от 12 до 30

Минимальная длина монтажной части, мм

6

Диаметр монтажной части, мм, не более

35

Рабочие условия эксплуатации ТС-Б:

• - температура окружающего воздуха, °С

• -     температура     окружающего     воздуха     для

термопреобразователи специального исполнения, °С

• - относительная влажность воздуха, % (при температуре окружающего воздуха +35 °С)

от -50 до +85

от -65 до +125

95

Рабочие условия эксплуатации ТС-Б-У:

• - температура окружающего воздуха, °С

• -  температура окружающего воздуха для ТС-Б-У c жидкокристаллическим индикатором, °С

• - относительная влажность воздуха, % (при температуре окружающего воздуха +35 °С)

от -50 до +85

-40 до +70

95

Условия транспортирования:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, % (при температуре окружающего воздуха +35 °С)

от -55 до +85

95

Степень защиты IP, обеспечиваемая клеммной головой (зависит от исполнения головы)

IP00, IP20, IP40, IP45, IP54,

IP65, IP68 (по согласованию с заказчиком IPX9)

Примечания:

¹ Минимальная глубина погружения ТС с длиной монтажной части менее или равной (Ъчэ+ 5^D), равна длине монтажной части ТС.

²t_Х =t₀₅, t_Y =t₀₅, при изменении показаний ТС на 50 % от полного изменения показаний;

t _Х =t_0,6, t_Y =t_0,6, при изменении показаний ТС на 63,2 % от полного изменения показаний;

t _Х =t_0,9, t_Y =t_0,9, при изменении показаний ТС на 90 % от полного изменения показаний.

По согласованию с заказчиком возможно изготовление ТС с значениями времени термической реакции, отличающимися от приведенных в таблице.
