Сведения о средстве измерений: 72957-18 Термометры сопротивления платиновые эталонные

Номер по Госреестру СИ: 72957-18
72957-18 Термометры сопротивления платиновые эталонные
(ПОИНТ-25)

Назначение средства измерений:
Термометры сопротивления платиновые эталонные ПОИНТ-25 - рабочие эталоны 1-го, 2го разряда (далее - термометры сопротивления) согласно ГОСТ 8.558-2009 предназначены для измерений температуры жидких и газообразных сред при поверке и калибровке средств измерений температуры.

сертификация программного обеспечения

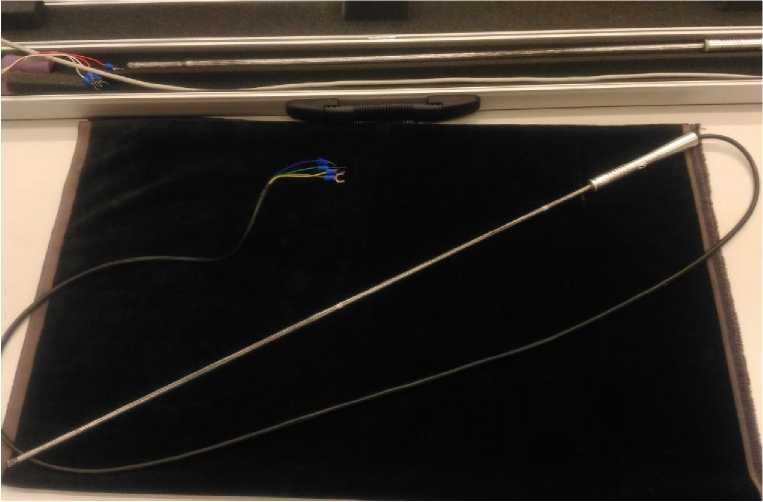

Внешний вид. Термометры сопротивления платиновые эталонные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термометры сопротивления платиновые эталонные
Рисунок № 1

Общие сведения

Дата публикации - 29.12.2022
Срок свидетельства - 30.10.2028
Номер записи -
ID в реестре СИ - 492364
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТС-Б-У, термометр сопротивления платиновый эталонный ПОИНТ-25, ПОИНТ-25, Нет модификации, Без модификации, X-am 5000,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Поинт" (ООО "Поинт")
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 98
Выдано извещений - 0
Кол-во периодических поверок - 80
Кол-во средств измерений - 26
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 374 дн.

Наличие аналогов СИ: Термометры сопротивления платиновые эталонные (ПОИНТ-25)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
72957-18 Термометры сопротивления платиновые эталонные (ПОИНТ-25)
Общество с ограниченной ответственностью "Поинт" (ООО "Поинт") (БЕЛАРУСЬ )
23040-14 Термометры сопротивления платиновые вибропрочные эталонные (ПТСВ)
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ») (РОССИЯ Московская обл., п. Менделеево)

Все средства измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
72957-18
30.10.2028
Термометры сопротивления платиновые эталонные, ПОИНТ-25
Общество с ограниченной ответственностью "Поинт" (ООО "Поинт") (БЕЛАРУСЬ )
ОТ
МП
1 год
88480-23
16.05.2027
Датчики давления, ИД для поставки на экспорт
Общество с ограниченной ответственностью "Поинт" (ООО "Поинт") (БЕЛАРУСЬ )
ОТ
МП
3 года; для датчиков с основной приведенной погрешностью ±0,05 - 2 года; для датчиков с основной приведенной погрешностью ±0,025 - 1 год
72906-23
26.12.2027
Преобразователи измерительные, ПИ-001
Общество с ограниченной ответственностью "Поинт" (ООО "Поинт") (БЕЛАРУСЬ )
ОТ
МП
2 года

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Кто поверяет Термометры сопротивления платиновые вибропрочные эталонные (ПТСВ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 21 4 0 20 0 20 0 20
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 2 0 0 0 0 0 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • ПОИНТ-25
  • Без модификации
  • 24 0 24 0 18 0 18
    ООО "НОВАТЭК-УСТЬ-ЛУГА"
    (RA.RU.311758)
  • X-am 5000
  • 3 0 3 0 3 0 3
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • термометр сопротивления платиновый эталонный ПОИНТ-25
  • ПОИНТ-25
  • 35 14 20 0 24 8 16
    АО "ТРАНСНЕФТЬ - СИБИРЬ"
    (RA.RU.311681)
  • ТС-Б-У
  • 1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • ПОИНТ-25
  • 10 2 0 10 0 10 0 10
    Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
    (RA.RU.311579)
    РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2

    Стоимость поверки Термометры сопротивления платиновые вибропрочные эталонные (ПТСВ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    30000 28000
    ФБУ НИЦ ПМ-Ростест
    Москва
    26000 28000

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к термометрам сопротивления платиновым эталонным ПОИНТ-25

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

    Технические условия ТУ BY 390184271.029-2018 Термометры сопротивления платиновые эталонные ПОИНТ-25

    Поверка

    Поверка

    осуществляется по документу ГОСТ Р 8.571-98 «ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки».

    Основные средства поверки:

    • - Аппаратура для воспроизведения реперных точек 0-го разряда по ГОСТ 8.558-2009, диапазон воспроизведения температуры от 0 до плюс 660,323 °С, доверительная погрешность (Р=0,95) от 0,002 до 0,06 °С - ампулы: тройной точки воды (ТТВ), погрешность ±0,2 мК; галлия (Ga), погрешность ±0,2 мК; индия (In), погрешность ±0,5 мК; олова (Sn), погрешность ±1,0 мК; цинка (Zn), погрешность ±2,0 мК; алюминия (Al), погрешность ±5,0 мК;

    • - Сосуд Дьюара, заполненный жидким азотом. Диапазон температуры от минус 219 до минус 196 °С, нестабильность температуры за время измерения не более ±0,003 °С;

    • - Термометр эталонный 0-го разряда, диапазон измерений температуры от минус 196 до 0 °С в соответствии ГОСТ 8.558-2009;

    • - Прибор вторичный прецизионный Fluke серии 159, модификации 1594А Super -

    Thermometer,  1595А Super - Thermometer, регистрационный номер в Федеральном

    информационном фонде 52358-13;

    • - Мегаомметр типа Е6-24, регистрационный номер в Федеральном информационном фонде 47135-11, измерение сопротивления от 0,01 до 999 МОм, ±(3 % от показаний + 3 ед. мл. разряда).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термопреобразователей сопротивления с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и/или в паспорт.


    Изготовитель


    Общество с ограниченной ответственностью «Поинт» (ООО «Поинт»)
    ИНН 390184271
    Адрес: 211412, Республика Беларусь, г. Полоцк, Витебская обл., ул. Строительная, 22
    Телефон/факс:+375 (214) 41-30-08
    E-mail: polotsk_point@mail.ru
    Web-cain'Avww.pointitd.by

    Испытательный центр

    Федеральное    государственное    унитарное    предприятие    «Всероссийский
    научно-исследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail:info@vniim.ru

    Принцип действия термометров сопротивления заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометров сопротивления является чувствительный элемент, представляющий собой резистор в виде спирали из платиновой проволоки. Для термометров сопротивления соединенные последовательно отрезки спирали укладываются в кварцевую трубочку. К концам платиновой проволоки чувствительного элемента приварены платиновые проволоки, жестко скрепленные с каркасом, к каждой из которых приварено по два вывода из платины. Для изоляции выводных проводников применены кварцевые капилляры. Чувствительный элемент с выводами заключен в герметизированную пробирку, изготовленную из кварца.

    Исполнения термометров сопротивления различаются метрологическими характеристиками.

    Общий вид средства измерений представлен на рисунке 1.

    Внешний вид. Термометры сопротивления платиновые вибропрочные эталонные (ПТСВ), http://oei-analitika.ru

    Рисунок 1 - Общий вид термометров сопротивления

    Программное обеспечение отсутствует.


    Таблица 3 - Комплектность термометра сопротивления

    Наименование

    Обозначение

    Количество

    Термометр сопротивления платиновый эталонный

    ПОИНТ-25

    1 шт.

    Руководство по эксплуатации

    СДФИ.405111.001РЭ

    1 экз.

    Паспорт

    ПС

    1 экз.


    Таблица 1- Метрологические характеристики

    Наименование характеристики

    Значение

    Исполнения

    1-й разряд

    2-й разряд

    Диапазон измерений температуры, °С

    от -196 до +660,323

    Номинальное сопротивление при 0 °С, Ом

    25±1

    Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более

    ±0,001

    ±0,002

    Отношение WGa сопротивления термометров при температуре плавления галлия к их сопротивлению в тройной точке воды, не менее

    1,11807

    1,11795

    Доверительные границы абсолютной погрешности при вероятности 0,95, °С, не более при температуре:

    в диапазоне от -196 до +0,01 °С

    ±0,01

    ±0,05

    +0,01 °С

    ±0,002

    ±0,01

    +29,7446

    ±0,002

    ±0,01

    +156,5985

    ±0,005

    ±0,02

    +231,928 °С

    ±0,005

    ±0,02

    +419,527 °С

    ±0,01

    ±0,02

    +660,323 °С

    ±0,01

    ±0,03

    Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды от +15 до +25 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее

    100

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Г абаритные размеры, мм, не более диаметр защитной трубки

    8

    диаметр головки термометра

    40

    длина монтажной части

    800

    Масса, г, не более

    200

    Условия эксплуатации: температура окружающего воздуха, °С

    от +15 до +25

    относительная влажность воздуха, %

    от 30 до 80

    атмосферное давление, кПа

    от 84 до 106

    Условия транспортирования: температура окружающего среды, °С

    от +10 до +40

    относительная влажность воздуха при температуре +35 °С, %, не более

    80

    атмосферное давление, кПа

    от 84 до 106

    Средняя наработка на отказ, ч

    1000

    Средний срок службы, лет

    5
