Номер по Госреестру СИ: 72839-18
72839-18 Нагрузки электронные
(АКИП-1301, АКИП-1301А, АКИП-1301Т, АКИП-1302, АКИП-1302А, АКИП-1302Т, АКИП-1303, АКИП-1303А, АКИП-1303Т, АКИП-1304, АКИП-1304А, АКИП-1304Т, АКИП-1305, АКИП-1305А, АКИП-1305Т)
Назначение средства измерений:
Нагрузки электронные АКИП-1301, АКИП-1301А, АКИП-1301Т, АКИП-1302, АКИП-1302А, АКИП-1302Т, АКИП-1303, АКИП-1303А, АКИП-1303Т, АКИП-1304, АКИП-1304А, АКИП-1304Т, АКИП-1305, АКИП-1305А, АКИП-1305Т (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).

Внешний вид.
Нагрузки электронные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) нагрузок установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
нет данных |
Номер версии (идентификационный номер ПО) |
не ниже 1.1.1 |
Цифровой идентификатор ПО |
нет данных |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к нагрузкам электронным АКИП-1301, АКИП-1301А, АКИП-1301Т, АКИП-1302, АКИП-1302А, АКИП-1302Т,
АКИП-1303, АКИП-1303А, АКИП-1303Т, АКИП-1304, АКИП-1304А, АКИП-1304Т,
АКИП-1305, АКИП-1305А, АКИП-1305Т
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 30 А
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.764-2011. Государственная поверочная схема для средств измерений электрического сопротивления
Поверка
Поверкаизмерителей осуществляется по документу ПР-20-2018МП «Нагрузки электронные АКИП-1301, АКИП-1301А, АКИП-1301Т, АКИП-1302, АКИП-1302А, АКИП-1302Т,
АКИП-1303, АКИП-1303А, АКИП-1303Т, АКИП-1304, АКИП-1304А, АКИП-1304Т,
АКИП-1305,АКИП-1305А, АКИП-1305Т. Методика поверки», утвержденному АО «ПриСТ» 29 июня 2018 г.
Основные средства поверки:
-
- источники питания постоянного тока АКИП-1144 (Госреестр № 65409-16);
-
- вольтметр универсальный В7-78/1 (Госреестр № 52147-12);
-
- шунт токовый PCS-71000 (Госреестр № 61767-15);
-
- мультиметр 3458А (Госреестр № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«Prodigit Electronics Co.,Ltd», Тайвань
8F, No88, Baojhong Rd., Sindian City, Taipei Country 23144, Taiwan (R.O.C.)
Тел.: + 886-2-2918-2620; факс: +886-2-2912-9870
Web-сайт: http://www.prodigit.com
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел.: +7 (495) 777-55-91, факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Тел.: +7 (495) 777-55-91, факс: +7 (495) 640-30-23
E-mail: prist@prist.ru
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора, расположенного на лицевой панели нагрузки.
Модификации электронных нагрузок АКИП-1301А, АКИП-1302А, АКИП-1303А, АКИП-1304А, и АКИП-1305А предназначены для работы только в составе шасси 3301A или 3302С. Шасси 3301A позволяет установить до четырех модулей электронной нагрузки. Шасси 3302С позволяет установить один модуль электронной нагрузки.
Модификации электронных нагрузок АКИП-1301, АКИП-1302, АКИП-1303, АКИП-1304, АКИП-1305 предназначены для работы в составе шасси 3300F, 3302F или 3305F. Шасси 3300F позволяет установить до четырех электронных нагрузок. Шасси 3302F позволяет установить один модуль электронной нагрузки, а 3305F позволяет установить два модуля.
Модификации электронных нагрузок АКИП-1301Т, АКИП-1302Т, АКИП-1303Т, АКИП-1304Т, АКИП-1305Т предназначены для работы в составе шасси 3300Т, 3302Т или 3305Т. Шасси 3300Т позволяет установить до четырех электронных нагрузок. Шасси 3302Т позволяет установить один модуль электронной нагрузки, а 3305Т позволяет установить два модуля.
На лицевой панели нагрузок расположены:
-пятиразрядный трехстрочный жидкокристаллический индикатор, на котором одновременно отображаются выбранный режим работы нагрузки и значения напряжений и токов;
-
- клавиша включения/выключения питания;
-
- входы внешнего управления нагрузкой;
-
- входные клеммы положительной и отрицательной полярности.
Модификации электронных нагрузок отличаются максимальной электрической мощностью, диапазонами токов и напряжений.
По заказу нагрузки могут быть оборудованы следующими интерфейсами: GPIB, USB,
LAN, RS232.
Внешний вид нагрузок, схема нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Пломбирование от несанкционированного доступа электронных нагрузок осуществляется путем наклейки защитной наклейки на винт крепления.

А
Б
АКИ П-1303A ©
©=е
3302F
' \
-
- n П n i~l n v u.u и и и
-
- П П Fl n П * и. и и и и
0.000”
АКИП-1301Т i

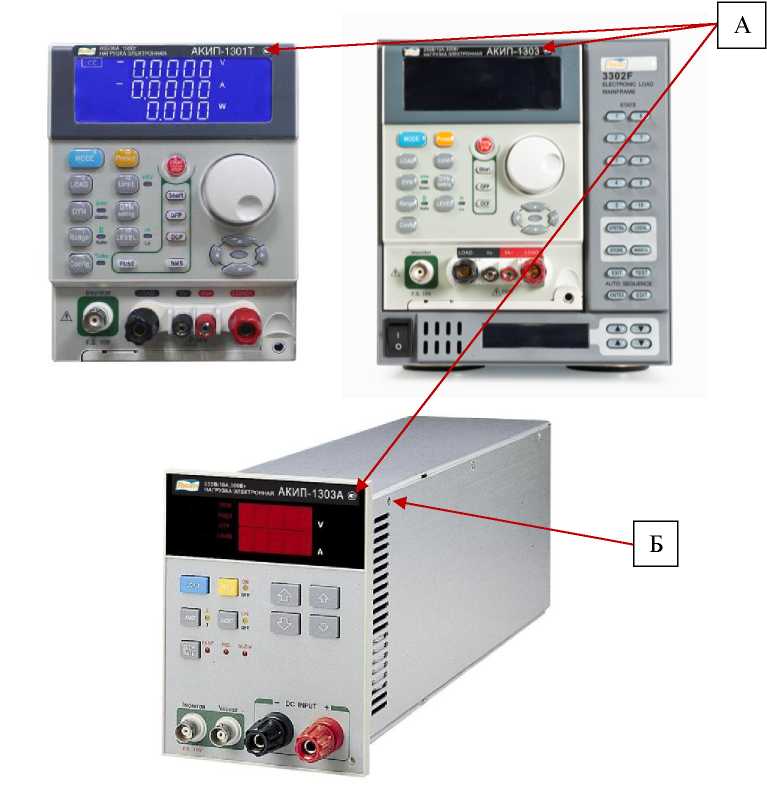

Рисунок 1 - Внешний вид нагрузок, схема нанесения знака утверждения типа (А) и схема пломбировки от несанкционированного доступа (Б)
Таблица 2 - Метрологические характеристики нагрузок при работе в режиме стабилизации
силы постоянного тока
Модификация |
Диапазоны установки значения силы постоянного тока, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности установки значения силы постоянного тока, А |
АКИП-1301, |
от 0 до 3 |
0,05 | |
АКИП-1301Т |
от 0 до 30 |
0,5 | |
АКИП-1302, |
от 0 до 6 |
0,1 | |
АКИП-1302Т |
от 0 до 60 |
1 | |
АКИП-1303, АКИП-1303Т |
от 0 до 1,2 от 0 до 12 |
0,02 0,2 |
±(0,001 •1уст+0,001-1пред) |
АКИП-1304, |
от 0 до 1,2 |
0,02 | |
АКИП-1304Т |
от 0 до 12 |
0,2 | |
АКИП-1305, |
от 0 до 1,5 |
0,0254 | |
АКИП-1305Т |
от 0 до 15 |
0,25 | |
АКИП-1301А |
от 0 до 3 от 0 до 30 |
0,75 7,5 | |
АКИП-1302А |
от 0 до 6 от 0 до 60 |
1,5 15 | |
АКИП-1303А |
от 0 до 1 от 0 до 10 |
0,25 2,5 |
±(0,002-1уст+0,002-1пред) |
АКИП-1304А |
от 0 до 0,5 от 0 до 5 |
0,125 12,5 | |
АКИП-1305А |
от 0 до 1,5 от 0 до 15 |
0,375 3,75 | |
Примечания | |||
1уст - установленное значение силы постоянного тока в нагрузке, А. 1пред - значение верхнего предела установки силы постоянного тока в нагрузке, А. |
Таблица 3 - Метрологические характеристики нагрузок при работе в режиме стабилизации напряжения постоянного тока
Модификация |
Диапазоны установки значения напряжения постоянного тока, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности установки значения напряжения постоянного тока, В |
1 |
2 |
3 |
4 |
АКИП-1301, АКИП-1301Т |
от 0 до 6 от 0 до 60 | ||
АКИП-1302, АКИП-1302Т |
от 0 до 6 от 0 до 60 |
0,1 | |
АКИП-1303Т |
от 0 до 30 от 0 до 250 |
1 |
±(0,0005 •иУст+0,0005-ипред) |
АКИП-1305, АКИП-1305Т |
от 0 до 6 от 0 до 60 | ||
АКИП-1303 |
от 0 до 30 от 0 до 250 |
0,5 10 |
Продолжение таблицы 3
1 |
2 |
3 |
4 |
АКИП-1304, АКИП-1304Т |
от 0 до 60 от 0 до 500 |
1 10 |
±(0,0005 •иуст+0,0005-ипред) |
Примечания иуст - установленное значение напряжения постоянного тока на нагрузке, В. ипред - значение верхнего предела установки напряжения постоянного тока на нагрузке, В. |
Таблица 4 - Метрологические характеристики нагрузок при работе в режиме стабилизации
электрической мощности постоянного тока
Модификация |
Диапазоны установки, Вт |
Разрешение, мВт |
Пределы допускаемой абсолютной погрешности установки значения мощности, Вт |
АКИП-1301 |
от 0 до 15 |
1 | |
от 0 до 150 |
10 | ||
АКИП-1301Т |
от 0 до 15 |
0,25 | |
от 0 до 150 |
2,5 | ||
АКИП-1302, |
от 0 до 30 |
1 | |
АКИП-1303 |
от 0 до 300 |
10 |
±(0,005-Руст+0,005-Рпред) |
АКИП-1302Т, |
от 0 до 30 |
0,5 | |
АКИП-1303Т |
от 0 до 300 |
5 | |
АКИП-1304, |
от 0 до 30 |
1 | |
АКИП-1304Т |
от 0 до 300 |
10 | |
АКИП-1305, |
от 0 до 7,5 |
0,125 | |
АКИП-1305Т |
от 0 до 75 |
1,25 | |
Примечания | |||
Руст - установленное значение мощности постоянного тока в нагрузке, Вт; Рпред - значение верхнего предела установки мощности постоянного тока в нагрузке, Вт. |
Таблица 5 - Основные метрологические характеристики нагрузок при работе в режиме стабилизации электрического сопротивления
Модификация |
Диапазоны установки сопротивления |
Разрешение |
Пределы допускаемой абсолютной погрешности установки значения сопротивления, Ом |
АКИП-1301, АКИП-1301Т |
от 2 до 120 кОм от 0,02 до 2 Ом |
0,0083 мСм 0,033 мОм |
±(0,002^уст+0,002^пред) |
АКИП-1302, АКИП-1302Т |
от 1 до 60 кОм от 0,0083 до 1 Ом |
0,0166 мСм 0,0166 мОм | |
АКИП-1303, АКИП-1303Т |
от 25 до 1500 кОм от 0,08 до 25 Ом |
0,00166 мСм 0,04166 мОм | |
АКИП-1304, АКИП-1304Т |
от 50 до 3000 кОм от 0,5 до 50 Ом |
0,00033 мСм 0,8333 мОм | |
АКИП-1305, АКИП-1305Т |
от 4 до 240 кОм от 0,02 до 4 Ом |
0,04166 мСм 0,0666 мОм | |
Примечания Rycr - установленное значение сопротивления, Ом. R^ - значение верхнего предела установки сопротивления в нагрузке, Ом. |
Таблица 6 - Метрологические характеристики нагрузок при измерении силы постоянного тока
Модификация |
Диапазоны измерений, А |
Разрешение, А |
Пределы допускаемой абсолютной погрешности измерений, А |
АКИП-1301, |
от 0 до 3 |
0,0001 | |
АКИП-1301Т |
от 0 до 30 |
0,001 | |
АКИП-1302, |
от 0 до 6 |
0,0001 | |
АКИП-1302Т |
от 0 до 60 |
0,001 | |
АКИП-1303, |
от 0 до 1,2 |
0,00002 | |
АКИП-1303Т |
от 0 до 12 |
0,0002 | |
АКИП-1304 |
от 0 до 1,2 от 0 до 12 |
0,00002 0,0002 |
±(0,001-1изм+0,001-1пред) |
АКИП-1304Т |
от 0 до 1,2 от 0 до 30 |
0,0001 0,01 | |
АКИП-1305 |
от 0 до 1,5 |
0,000025 | |
от 0 до 15 |
0,00025 | ||
АКИП-1305Т |
от 0 до 1,5 от 0 до 15 |
0,00001 0,001 | |
АКИП-1301А |
от 0 до 30 |
0,01 | |
АКИП-1302А |
от 0 до 60 |
0,01 |
±(0,001-1изм+0,02) |
АКИП-1304А |
от 0 до 5 |
0,01 | |
АКИП-1303А |
от 0 до 10 |
0,001 |
±(0,001-1изм+0,002) |
АКИП-1305А |
от 0 до 15 |
0,001 | |
Примечания | |||
1изм - значение силы постоянного тока, измеренное нагрузкой, А. 1пред - значение верхнего предела измерений силы постоянного тока, А. |
Таблица 7 - Метрологические характеристики нагрузок при измерении напряжения постоянного тока
Модификация |
Диапазоны измерений, В |
Разрешение, В |
Пределы допускаемой абсолютной погрешности измерений, В |
1 |
2 |
3 |
4 |
АКИП-1301, |
от 0 до 6 |
0,0001 | |
АКИП-1301Т |
от 0 до 60 |
0,001 | |
АКИП-1302, |
от 0 до 6 |
0,0001 | |
АКИП-1302Т |
от 0 до 60 |
0,001 | |
АКИП-1303, |
от 0 до 30 |
0,001 | |
АКИП-1303Т |
от 0 до 250 |
0,01 |
±(0,00025 •иизм+0,00025-ипред) |
АКИП-1304 |
от 0 до 60 |
0,001 | |
от 0 до 500 |
0,01 | ||
АКИП-1304Т |
от 0 до 60 |
0,001 | |
от 0 до 600 |
0,01 | ||
АКИП-1305, |
от 0 до 6 |
0,0001 | |
АКИП-1305Т |
от 0 до 60 |
0,001 | |
АКИП-1301А, |
от 0 до 20 |
0,001 | |
АКИП-1302А |
от 0 до 60 |
0,01 |
±(0,0005-Пизм+2-к) |
АКИП-1303А |
от 0 до 200 |
0,001 | |
от 0 до 250 |
0,01 |
Продолжение таблицы 7
1 |
2 |
3 |
4 |
АКИП-1304А |
от 0 до 200 от 0 до 500 |
0,01 |
±(0,0005-иизм+2-к) |
АКИП-1305А |
от 0 до 20 от 0 до 60 |
0,001 0,01 | |
Примечания иизм - значение напряжения постоянного тока, измеренное нагрузкой, В. ипред - значение верхнего предела измерений напряжения постоянного тока, В. k - разрешение, В. |
Таблица 8 - Метрологические характеристики нагрузок при измерении мощности постоянного
тока
Модификация |
Диапазоны измерений, Вт |
Разрешение, мВт |
Пределы допускаемой абсолютной погрешности измерений, Вт |
АКИП-1301 |
от 0 до 15 от 0 до 150 |
1 10 | |
АКИП-1302 |
от 0 до 30 от 0 до 300 | ||
АКИП-1303 |
±(0,0005-Ризм+0,0005-Рпред) | ||
АКИП-1304 | |||
АКИП-1305 |
от 0 до 7,5 от 0 до 75 |
0,125 1,25 | |
АКИП-1301Т |
от 0 до 15 от 0 до 150 |
±(0,000125-Ризм+0,000125-Рпред) | |
АКИП-1302Т |
от 0 до 30 от 0 до 300 |
1 10 | |
АКИП-1303Т | |||
АКИП-1304Т | |||
АКИП-1305Т |
от 0 до 7,5 от 0 до 75 |
±(0,0001-Ризм +0,0001-Рпред) | |
Примечания | |||
Ризм - значение мощности постоянного тока, измеренное нагрузкой, Вт. Рпред - значение верхнего предела измерений мощности постоянного тока, Вт. |
Таблица 9 - Масса, габаритные размеры и условия применения
Наименование характеристики |
Значение характеристики |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
108x143x412 |
Масса, кг, не более |
3,7 |
Напряжение питающей сети, В |
от 198 до 242 |
Частота питающей сети, Гц |
50; 60 |
Нормальные условия применения:
|
от +18 до +28 до 80 от 84 до 106,7 |
Рабочие условия применения:
|
от 0 до +40 до 80 от 84 до 106,7 |
