73356-18 Калибраторы давления
(FLUKE 719PRO)
Назначение средства измерений:
Калибраторы давления FLUKE-719PRO (далее по тексту - калибраторы) предназначены для измерений и воспроизведения единицы избыточного давления газа, в том числе давления-разрежения, измерений напряжения и силы постоянного тока, а также воспроизведения постоянного тока и измерений (при помощи внешнего термопреобразователя сопротивления) и преобразования температуры.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
FLUKE 719PRO
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ЮЛ | Юридические лица | 5 | 55 | 11,00 |
| юридическое лицо | Юридические лица | 4 | 5 | 1,25 |
| АО «ТД ИНТЕЛЭЛЕКТРОН» | Юридические лица | 3 | 3 | 1,00 |
| АО "ТД ИНТЕЛЭЛЕКТРОН" | Юридические лица | 3 | 3 | 1,00 |
| Юр. Лицо | Юридические лица | 3 | 3 | 1,00 |
| АО "НОРИЛЬСКГАЗПРОМ" | Юридические лица | 2 | 6 | 3,00 |
| АО "БЕТА ИР" | Юридические лица | 2 | 4 | 2,00 |
| ООО "ТЭК-Тех" | Юридические лица | 2 | 4 | 2,00 |
| Общество с ограниченной ответственностью "АЛЬФА БАЛТ СЕРВИС" | Юридические лица | 1 | 6 | 6,00 |
| ООО Авиапредприятие "Газпром авиа" | Юридические лица | 1 | 4 | 4,00 |
| АТОМФЛОТ ФГУП | Юридические лица | 1 | 3 | 3,00 |
| АО "НПФ "Диполь", ИНН 7804137537 | Юридические лица | 1 | 3 | 3,00 |
| ФГУП "АТОМФЛОТ" ИНН 5192110268 | Юридические лица | 1 | 3 | 3,00 |
| Общество с ограниченной ответственностью "ЭНЕРГЕТИЧЕСКАЯ МЕТРОЛОГИЧЕСКАЯ КОМПАНИЯ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ЦПИ" | Юридические лица | 1 | 1 | 1,00 |
| АО «БЕТА ИР» | Юридические лица | 1 | 1 | 1,00 |
| ООО "Индас Холдинг" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью «Региональный стандарт» | Юридические лица | 1 | 1 | 1,00 |
| ООО "Газпром Авиа" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 76533dc0-b561-c398-cfa3-37d3255facd2 | 73356-18 | 2023-12-05 | — | актуальная |
| 4df33fb8-90db-1707-2cfe-31573c0cd8b8 | 73356-18 | 2023-03-31 | 2023-12-05 | архивная |
| e5b822ff-7a23-eeb4-b332-df88ed9d550f | 73356-18 | 2022-04-11 | 2023-03-31 | архивная |
| adffd7fa-92de-aee4-dece-6128cb6dd574 | 73356-18 | 2020-05-07 | 2022-04-11 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Калибраторы имеют встроенное метрологически значимое ПО Firmware.
ПО Firmware встроено в защищенную от записи память микроконтроллера, что исключает несанкционированное вмешательство. Встроенное ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор пользователем единиц измерений, разрядности отображения результатов измерений, скорости измерений, языка меню и другие.
Калибраторы могут взаимодействовать с устройствами HART. В калибраторе предусмотрен дополнительный резистор HART 250 Ом упрощающий совместное использование прибора с устройствами для обмена данными на базе протокола HART.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Тип ПО |
встроенное |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО не ниже |
3.02 |
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2017.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
наносится в свидетельство о поверке и (или) на паспорт калибратора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления серии FLUKE 719 PRO
ГОСТ Р 8.802-2012 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 + 30 А»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Техническая документация предоставленная предприятием-заявителем
осуществляется по документу МП 202-018-2018 «Калибратор давления серии FLUKE-719PRO
Методика поверки», утвержденному ФГУП «ВНИИМС» 18.06.18г.
Основные средства поверки:
Манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14).
Манометры грузопоршневые МП-60 (Регистрационный № 52189-16).
Манометр грузопоршневой Ruska 2465, (Регистрационный № 28674-05).
Мультиметр цифровой прецизионный 8508А, (Регистрационный № 25984-14).
Калибратор многофункциональный FLUKE 5502E, (Регистрационный № 55804-13).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R), (Регистрационный № 52489-13).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Калибраторы представляют собой многоканальные портативные измерительные приборы. В составе калибраторов имеются каналы измерений давления, электрических сигналов и температуры.
Для измерений давления в калибраторах используется резонансно-частотный принцип преобразования давления в электрический выходной сигнал. Чувствительный элемент первичного преобразователя, выполнен на базе монокристалла кремния. Под влиянием измеряемого давления, происходит пропорциональное изменение частоты собственных колебаний первичного преобразователя, которое преобразуется в цифровой выходной сигнал, пропорциональный измеряемому давлению.
Измерение силы тока и напряжения основано на аналогово-цифровом преобразовании параметров электрических сигналов в цифровой код и передаче его в микроконтроллер, управляющий калибратором.
Воспроизведение давления производится при помощи встроенного электрического насоса, работающего от аккумуляторной батареи. Насос нагнетает атмосферный воздух во внутренний резервуар, из которого при помощи соленоидных клапанов дозированно воздух поступает в рабочий объем калибратора, соединенный с датчиком давления. Точное значение давления задается посредством вращения ручки регулировки давления.
Генерирование силы постоянного тока основано на цифро-аналоговом преобразовании цифровых сигналов, вырабатываемых калибратором, в аналоговые сигналы, поступающие на выход приборов.
На передней панели калибраторов расположены жидкокристаллический дисплей и функциональные клавиши позволяющие выбрать различные единицы измерений давления и режимы работы, а так же порт для подключения давления и токовые клеммы. На боковых панелях калибратора расположены:
- порты для подключения внешних модулей давления;
- порт для подключения датчика температуры;
- ручка регулировки давления;
- переключатель давление/вакуум;
- клапан сброса давления.
Код заказа FLUKE-719PRO
FLUKE-719PRO |~X~
Верхний предел измерений, выраженный в
фунтах на квадратный дюйм
Функция измерения и преобразования температуры в калибраторе реализована при помощи подключаемого внешнего термопреобразователя сопротивления (ТС) с НСХ типа «Pt100» (по ГОСТ 6651-2009) утвержденного типа, не входящего в комплект поставки калибратора.
В качестве внешних модулей давления допустимо использовать модули давления Fluke 750.

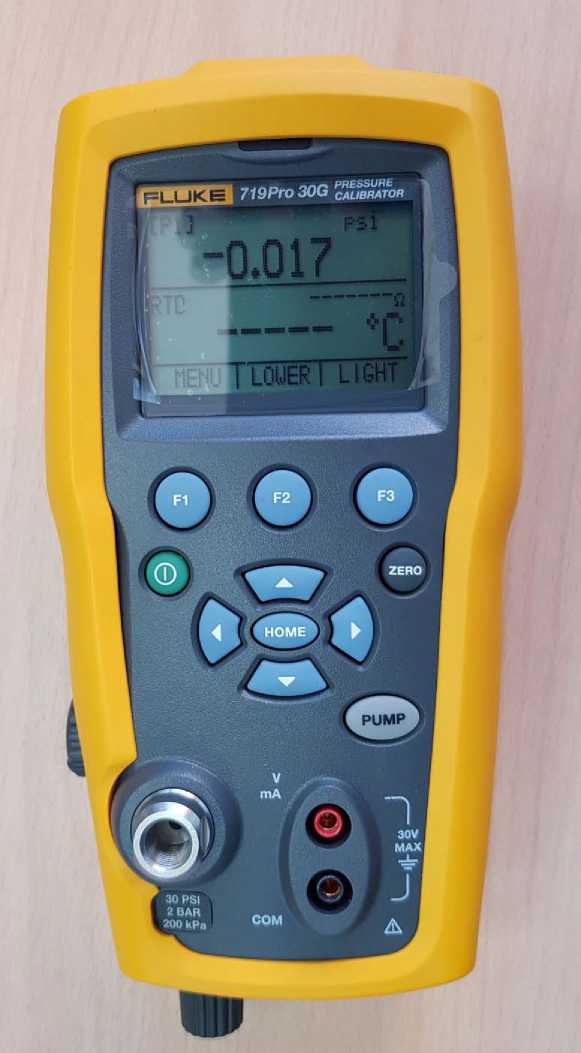

Общий вид калибраторов представлен на рисунке 1.
