Конструктивно весы состоят из взвешивающего модуля и модуля терминала.

Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.

Результат взвешивания выводится на модуль терминала, оснащенный жидкокристаллическим дисплеем. Весы имеют верхнее расположение грузоприемной платформы.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

устройством установки по уровню (Т.2.7.1);

устройствами установки нуля (Т.2.7.2): полуавтоматическим устройством установки нуля (Т.2.7.2.2);

автоматическим устройством установки нуля (Т.2.7.2.3); устройством первоначальной установки нуля (Т.2.7.2.4);

устройством слежения за нулем (может быть отключено) (Т.2.7.3); устройствами тарирования (Т.2.7.4);

устройством уравновешивания тары (Т.2.7.4.1);

совмещённым устройством установки нуля и уравновешивания тары (4.6.9);

цифровым показывающим устройством с отличающимся делением (Т.2.5.4). Дополнительно весы оснащены следующими функциями: несбрасываемым счетчиком проведенных юстировок (4.1.2.4);

устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).

Весы оснащаются интерфейсом RS232C для передачи данных и автоматического протоколирования. Опционально весы могут оснащаться следующими интерфейсами: RS485, RS422, аналоговый выход 0-20 mA, цифровые интерфейсы с оптической изоляцией, Profibus-DP, digital E|A, Ethernet TCP|IP, Modbus TCP.

Модули терминала выпускаются в разных модификациях, отличающихся исполнением дисплея, исполнением корпуса модуля, наличием прикладных программ, не связанных со взвешиванием. Обозначение модели модуля терминала складывается из следующих позиций:

CAX1 X2, где

X1 - буквенное обозначение варианта исполнения корпуса:

§ S - влаго-пылезащищенное исполнение,

§ Н - пылезащищенное исполнение,

X2 - вариант исполнения дисплея и наличие прикладных программ: §  1 - жидкокристаллический дисплей, без прикладных программ;

§  3 - матричный дисплей с подсветкой, с прикладными программами.

Режимы работы (прикладные программы), не связанные со взвешиванием (4.20):

- суммирование;

- вычисление процентных соотношений;

- статистическая обработка;

- контрольное взвешивание;

- сортировка;

- усреднение;

- идентификация;

- учет даты, времени.

Весы выпускаются в разных модификациях, отличающихся метрологическими и

техническими характеристиками.

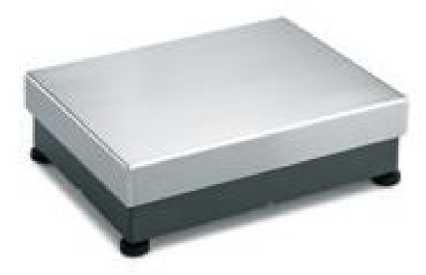

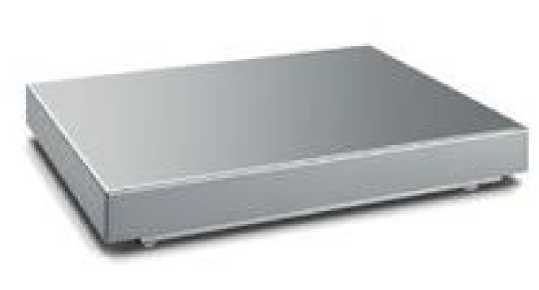

Общий вид весов представлен на рисунках 1а-1г.

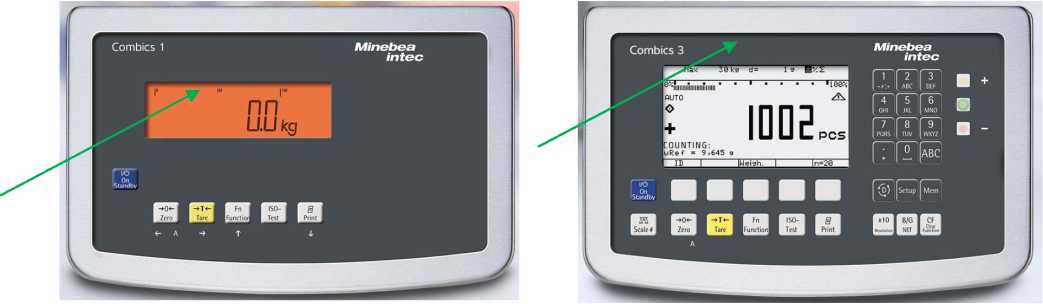

Рисунок 1а - модули терминала CAS1, Рисунок 1б- модули терминала CAS3, CAH3 CAH1

Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.

Идентификационные маркировки и защитные пломбы

Маркировка весов реализована с использованием маркировочной таблички и/или маркировочного шильдика и защитной пломбы расположенных на взвешивающем модуле.

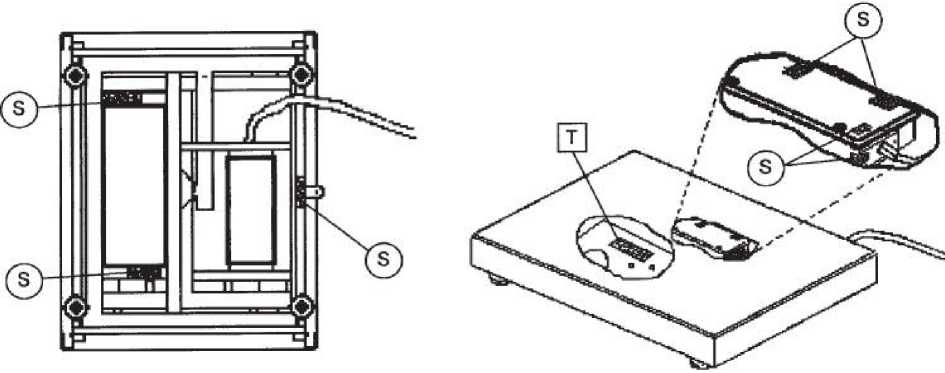

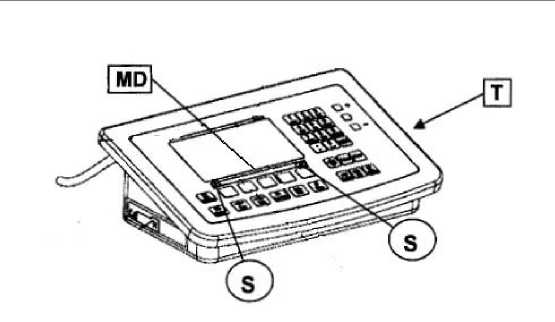

Схема нанесения идентификационных маркировок и защитных пломб на весы показана на рисунках 2а-2г.

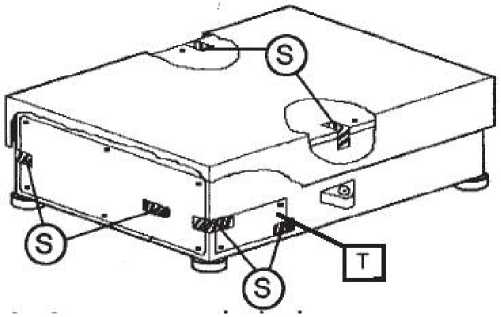

Рисунок 26 - взвешивающие модули 16ED - НСЕ, 34ED - НСЕ, 64ED - SCE, 64FE - SCE

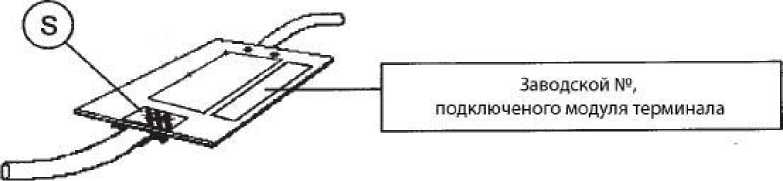

Рисунок 2г - Соединительный разъем между взвешивающим модулем и модулем терминала

S | - защитная пломба.

Т - маркировочная табличка

На маркировочной табличке указана следующая информация:

• - название производителя;

• - наименование модели;

• - заводской номер;

• - класс точности.

Таблица 4 - Комплектность

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

лист № 7 всего листов 8
