Номер по Госреестру СИ: 73282-18
73282-18 Яркомеры-колориметры
(BM-5AC)
Назначение средства измерений:
Яркомеры-колориметры серии ВМ-5АС (далее - яркомеры-колориметры), предназначены для измерений яркости и цветовых характеристик источников света
(электронно-лучевые трубки (CRT), плазменные дисплейные панели (PDP),
жидкокристаллические дисплеи (индикаторы LCD), подсветки ЖК-дисплеев и LCD-дисплеев, светоиспускающие диоды (LED), светосохраняющие материалы) как в лабораторных, так и в производственных условиях.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
BM-5AC
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 2 | 3 | 1,50 |
| 5262006584 НИЖЕГОРОДСКИЙ ЦСМ ФБУ | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e469be70-1c8d-4a99-8f62-9174c88f1e3e | 73282-18 | 2024-03-19 | — | актуальная |
| af12d257-02bc-9c64-0ce3-7e1212bf9a5e | 73282-18 | 2024-03-18 | 2024-03-19 | архивная |
| ded35a80-8048-4750-c1b1-a7ebc542a6c1 | 73282-18 | 2023-12-05 | 2024-03-18 | архивная |
| e5cb1471-f715-939a-2739-cfdcf67f209b | 73282-18 | 2023-03-31 | 2023-12-05 | архивная |
| b389aded-d4c5-51ae-d099-8dc0111feb4f | 73282-18 | 2022-04-11 | 2023-03-31 | архивная |
| 7fe6eb72-10ba-e785-9ad6-9e823f2b8bcb | 73282-18 | 2021-07-21 | 2022-04-11 | архивная |
| 528ec658-7210-06b1-08ab-dcd833c0092a | 73282-18 | 2021-07-20 | 2021-07-21 | архивная |
| bd39c882-1c71-1d18-c418-42ef7a848516 | 73282-18 | 2021-05-28 | 2021-07-20 | архивная |
| e4b7ef9d-58ea-83e8-9c81-0b5b171c423d | 73282-18 | 2021-05-26 | 2021-05-28 | архивная |
| 3e80914f-137c-4d80-e58b-7b3beb5aa8fe | 73282-18 | 2020-05-07 | 2021-05-26 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.


Управление работой яркомеров-колориметров, обработка результатов измерений осуществляется с помощью программного обеспечения «ВМ-5АС» (далее - ПО).
ПО осуществляет настройку и контроль работы яркомера-колориметра в процессе эксплуатации, анализирует и отображает в режиме реального времени значения яркости и координат цветности измеряемой поверхности. Программное обеспечение записано в энергонезависимой памяти микропроцессора.
Установка обновленных версий ПО допускается только представителями предприятия -изготовителя. ПО защищено от несанкционированного доступа конструкцией яркомеров-колориметров.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВМ-5АС |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.03 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на торцевую поверхность яркомеров-колориметров, используя технологию трафаретной печати
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к яркомерам-колориметрам
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ГОСТ 8.205-2014 ГСИ. Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны и блеска
Техническая документация «TOPCON TECHNOHOUSE CORPORATION», Япония
осуществляется по документу МП 045.М4-18 «ГСИ. Яркомеры-колориметры ВМ-5АС. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 11 мая 2018 года.
Основные средства поверки:
Рабочий эталон единицы яркости по ГОСТ 8.023-2014;
Вторичный эталон единиц координат цветности самосветящихся объектов по ГОСТ 8.205-2014;
Спектрорадиометр CS-2000 (регистрационный номер Федерального информационного фонда по обеспечению единства измерений 61892-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых яркомеров-колориметров с требуемой точностью.
Знак поверки наносится на корпус яркомеров-колориметров (место нанесения указано на рисунке 1).
Принцип действия яркомеров-колориметров основан на преобразовании света, падающего или отраженного, в яркость и характеристики цветности, рассчитываемые во встроенном процессоре и отображаемые затем на внешнем дисплее.
Яркомеры-колориметры калибруются по стандартному источнику света типа А (лампа накаливания с коррелированной цветовой температурой 2856 К).
Яркомеры-колориметры позволяют выбрать для измерений различные цветовые пространства: XYZ (координаты цвета), L x у (яркость и координаты цветности x, y), L u' v' (яркость и координаты цветности u', v'), L Тс duv (яркость, коррелированная цветовая температура, цветовое различие), CIE 1976 L*a*b* □ Eab, CIE 1976 L*a*b* □ Eab, а также получить кривую спектрального распределения.
Общий вид яркомеров-колориметров обозначение места нанесения маркировки и знака
поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака поверки
Место нанесения маркировки

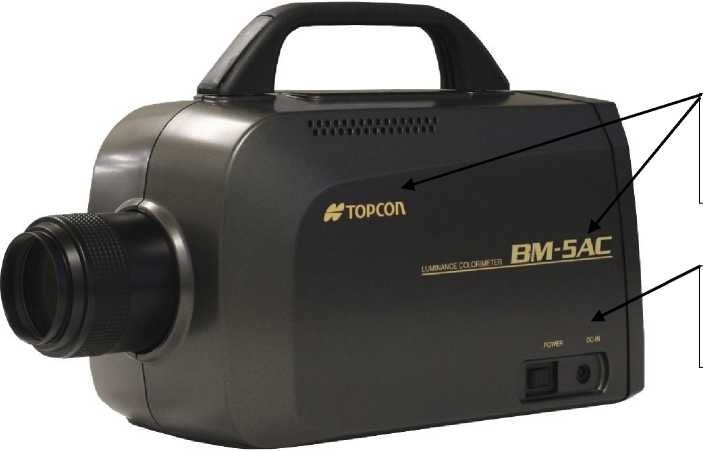

Рисунок 1 - Общий вид яркомеров-колориметров с обозначение места нанесения маркировки и знака поверки
Места пломбирования
® •
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Яркомеры-колориметры серии ВМ-5 АС |
1 шт. | |
|
Крышка объектива |
1 шт. | |
|
Чемодан для транспортировки и хранения |
1 шт. | |
|
АС адаптер |
1 шт. | |
|
USB-кабель |
1 шт. | |
|
Заглушка аналогового выхода |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Паспорт заводской проверки |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 045.М4-18 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Угол поля зрения | |||||
|
3° |
2° |
1° |
0,2° |
0,1° | |
|
Диапазон измерений яркости, кд/м2 |
от 10 до 1500 |
от 10 до 3000 |
от 10 до 10000 | ||
|
Пределы допускаемой относительной погрешности измерений яркости, %: - для стандартного источника света типа А |
±4 |
±4 |
±4 |
±4 |
±4 |
|
- для остальных источников света |
- |
±5 |
±7 |
±8 |
±9 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||||
|
Угол поля зрения | |||||
|
3° |
2° |
1° |
0,2° |
0,1° | |
|
Диапазон измерений координат цветности, абс.ед.: x У |
- |
от 0,0040 до 0,7340 от 0,0050 до 0,8340 | |||
|
Пределы допускаемой абсолютной погрешности измерений координат цветности, абс.ед.:
|
- |
±0,005 ±0,02 |
±0,005 ±0,02 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Угол поля зрения, ° |
3 |
2 |
1 |
0,2 |
0,1 |
|
Диапазон показаний яркости, |
от 0,00005 |
от 0,0001 |
от 0,0004 |
от 0,01 |
от 0,04 до |
|
кд/м2 |
до 1500 |
до 3000 |
до 12000 |
до 30000 |
1200000 |
|
Поле обзора видоискателя, ° |
5 | ||||
|
Фокусное расстояние, мм |
80 | ||||
|
Время измерения, с |
2 | ||||
|
Габаритные размеры, мм, не | |||||
|
более | |||||
|
- высота |
212 | ||||
|
- ширина |
154 | ||||
|
- длина |
355 | ||||
|
Масса, кг, не более |
3,6 | ||||
|
Параметры электрического | |||||
|
питания переменного тока: | |||||
|
- напряжение, В |
от 100 до 240 | ||||
|
- частота, Гц |
50/60 | ||||
|
Условия эксплуатации: | |||||
|
- температура окружающей | |||||
|
среды, °С |
от 0 до +40 | ||||
|
- относительная влажность, | |||||
|
%, не более |
85 | ||||
|
- атмосферное давление, кПа |
от 96 до 104 | ||||
