Сведения о средстве измерений: 73827-19 Манометры аппаратов дыхательных воздушных изолирующих

Номер по Госреестру СИ: 73827-19
73827-19 Манометры аппаратов дыхательных воздушных изолирующих
(Нет данных)

Назначение средства измерений:
Манометры аппаратов дыхательных воздушных изолирующих (далее по тексту -манометры) предназначены для измерений избыточного давления воздуха в аппаратах дыхательных воздушных изолирующих.

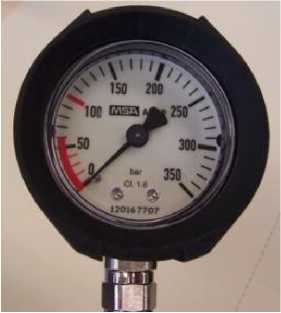

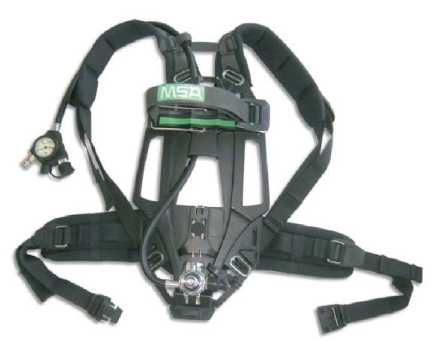

Внешний вид. Манометры аппаратов дыхательных воздушных изолирующих, http://oei-analitika.ru рисунок № 1

Внешний вид.
Манометры аппаратов дыхательных воздушных изолирующих
Рисунок № 1

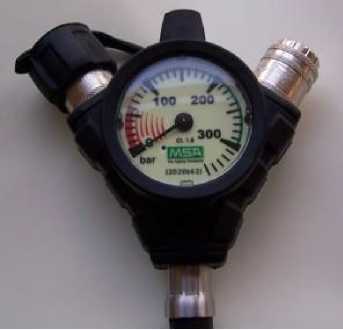

Внешний вид. Манометры аппаратов дыхательных воздушных изолирующих, http://oei-analitika.ru рисунок № 2

Внешний вид.
Манометры аппаратов дыхательных воздушных изолирующих
Рисунок № 2

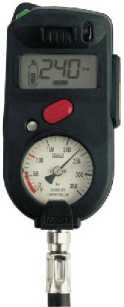

Внешний вид.
Манометры аппаратов дыхательных воздушных изолирующих
Рисунок № 3

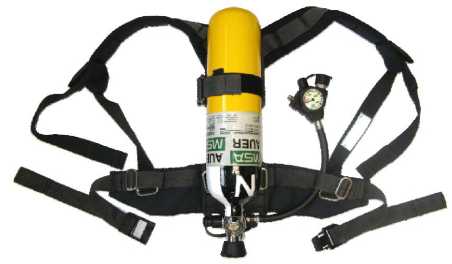

Внешний вид. Манометры аппаратов дыхательных воздушных изолирующих, http://oei-analitika.ru рисунок № 4

Внешний вид.
Манометры аппаратов дыхательных воздушных изолирующих
Рисунок № 4

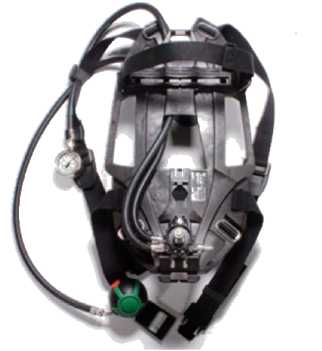

Внешний вид. Манометры аппаратов дыхательных воздушных изолирующих, http://oei-analitika.ru рисунок № 5

Внешний вид.
Манометры аппаратов дыхательных воздушных изолирующих
Рисунок № 5

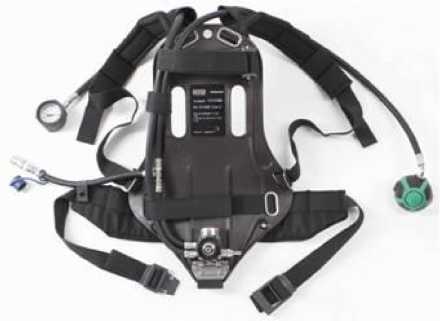

Внешний вид. Манометры аппаратов дыхательных воздушных изолирующих, http://oei-analitika.ru рисунок № 6

Внешний вид.
Манометры аппаратов дыхательных воздушных изолирующих
Рисунок № 6

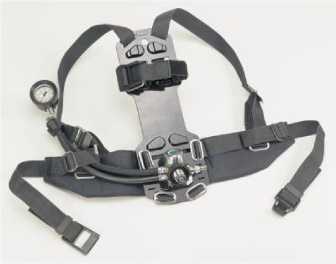

Внешний вид. Манометры аппаратов дыхательных воздушных изолирующих, http://oei-analitika.ru рисунок № 7

Внешний вид.
Манометры аппаратов дыхательных воздушных изолирующих
Рисунок № 7

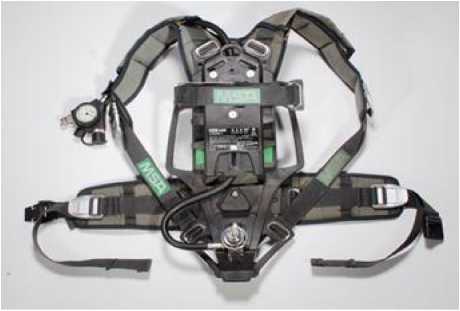

Внешний вид. Манометры аппаратов дыхательных воздушных изолирующих, http://oei-analitika.ru рисунок № 8

Внешний вид.
Манометры аппаратов дыхательных воздушных изолирующих
Рисунок № 8

Внешний вид. Манометры аппаратов дыхательных воздушных изолирующих, http://oei-analitika.ru рисунок № 9

Внешний вид.
Манометры аппаратов дыхательных воздушных изолирующих
Рисунок № 9

Внешний вид. Манометры аппаратов дыхательных воздушных изолирующих, http://oei-analitika.ru рисунок № 10

Внешний вид.
Манометры аппаратов дыхательных воздушных изолирующих
Рисунок № 10

Общие сведения

Дата публикации -
Срок свидетельства - 30.01.2024
Номер записи -
ID в реестре СИ - 531693
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

BD 96 (0...300) бар, кл.т. 1,6, BD 96, BD, AVER, AUER, AirXpress Fire-Z, AirGoFix, AirGo Fix MIX, AirGo Fix, AirGo EXX-SW-ST-R-D-SL-RUS, AirGo, Air Go, 213.53.063, 213.53.050, 213.53, 1, 0, ., -,

Производитель

Изготовитель - Фирма "MSA Europe GmbH"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

RB_9 Реестр поверок ФГИС «АРШИН» в формате json

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

Бесплатный

Статистика

Кол-во поверок - 8605
Выдано извещений - 86
Кол-во периодических поверок - 7824
Кол-во средств измерений - 2156
Кол-во владельцев - 90
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 365 дн.

Приказы РСТ, где упоминается данный тип СИ

№147 от 2019.01.30 Об утверждении типов средств измерений

Наличие аналогов СИ: Манометры аппаратов дыхательных воздушных изолирующих (Нет данных)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "MSA Europe GmbH"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
60757-15 01.04.2030	Системы газоаналитические, GasGard XL Фирма "MSA Europe GmbH" (ШВЕЙЦАРИЯ )	ОТ МП	1 год
72652-18 27.09.2024	Системы газоаналитические, 9010/9020 SIL Фирма "MSA Europe GmbH" (ШВЕЙЦАРИЯ )	ОТ МП	1 год
73827-19 30.01.2024	Манометры аппаратов дыхательных воздушных изолирующих, Нет данных Фирма "MSA Europe GmbH" (ШВЕЙЦАРИЯ )	ОТ МП	1 год

MI_1 Распределение интервалов между поверками по группам средств измерений

В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.

Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.

Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.

Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.

В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.

Стоимость 200 руб. или по подписке

Кто поверяет Манометры аппаратов дыхательных воздушных изолирующих (Нет данных)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545)	РСТ	MSA AUER BD96 Нет модификации мод. BD 96 BD 96	55		0	55	2	55	0	55
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12)	РСТ	модификация KM	95		0	0	0	95	0	0
ООО "НМОП" (RA.RU.311359)		мод. BD 96 мод. bd нет модификации	25		0	25	1	25	0	25
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362)	РСТ	BD96	194		0	194	1	118	0	118
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	Нет модификации BD 96 ВД96 КАМПО MSA BD96	435		0	363	2	314	0	304
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389)	РСТ	MSA MSA AUER BD96	33		0	33	0	33	0	33
ФБУ "КОМИ ЦСМ" (RA.RU.311490)	РСТ	Манометр аппарата дыхательного воздушного изолирующего	1		0	0	1	0	0	0
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510)	РСТ	BD 96	45		0	45	2	0	0	0
ООО "ДЮКОМ" (RA.RU.310580)		AUER	156		0	156	6	66	0	66
ООО "МЦ СЕВР ГРУПП" (RA.RU.314078)		BD 96	76		0	76	3	28	0	28
АО "ФНПЦ "ПО "СТАРТ" ИМ. М.В. ПРОЦЕНКО" (RA.RU.312475)		BD96 ВД 96 ВД96	9	1	0	9	1	9	0	9
ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305)	РСТ	msa BD-96 KM BD 96	81		0	76	0	8	0	8
ОАО "СИНТЕЗ" (0331)		213.53.063	1		1	0	0	1	1	0
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475)	РСТ	BD MSA . Нет модификации МSA М, МВ М-3/1 BD 96 НМП-52М2-У3нп КМ	1608	492	0	1608	14	1566	0	1566
ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055)		BD96 BD96 (принадлежит 033)	17	5	0	17	0	17	0	17
АО "СТЗ" (0421)		AVER	2		0	2	0	0	0	0
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469)	РСТ	KM	93		0	0	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	Нет модификации	8		0	8	0	8	0	8
ООО "СЦМО" (RA.RU.312712)		BD 96	48		0	48	4	0	0	0
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225)	РСТ	- BD96 КМ Air Go 213.53.050 AirXpress Fire-Z	82		0	65	7	65	0	65
ГБУ "ПТЦ ПАСТ" (RA.RU.311511)		BD96 BD 96 213.53	1227	1	0	1195	5	691	0	691
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	Нет модификации Без модификации манометр BD 96	115	18	0	115	1	103	0	103
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220)	РСТ	Нет модификации MSA	5		0	5	0	5	0	5
ООО "ГОРНОСПАСАТЕЛЬ" (РОСС RU.0001.310407)		МОДИФИКАЦИЯ ОТСУТСТВУЕТ НЕТ нет модификации 213.53 МОДИФИКАЦИИ НЕТ	324	22	2	279	0	281	2	279
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	BD96 Нет модификации тип BD96 - мод. BD96 BD 96	125	6	0	120	0	84	0	84
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467)	РСТ	КМ BD96 KM BD 96 BD 96 , KM	51	10	0	51	0	51	0	51
ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498)	РСТ	- КАМПО MSA AUER MSA AUER	39	3	0	11	1	39	0	11
ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618)		Wika	35		0	35	0	35	0	35
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	BD96 КМ	207		0	207	1	204	0	204
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096)		Манометры аппаратов дыхательных воздушных изолирующих BD 96	20		0	20	0	2	0	2
ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497)	РСТ	Omega Drager	17		0	17	0	17	0	17
ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507)	РСТ	Манометры аппаратов дыхательных воздушных изолирующих	44	14	0	44	0	44	0	44
ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492)	РСТ	Нет данных модификация BD96	85		0	85	0	85	0	85
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	BD 96 Нет модификации AirGo Fix AirGo Fix MIX	176	1	0	176	0	167	0	167
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312)	РСТ	AirGoFix BD 96 - Манометр газовый DRUCLUFT Манометр газовый VETTER Манометр газовый YGA 0	46		0	46	1	46	0	46
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504)	РСТ	MSA BD96 Нет данных	61		0	61	4	17	0	17
ФБУ "Волгоградский ЦСМ" (RA.RU.311474)	РСТ	BD 96	11		0	11	1	0	0	0
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503)	РСТ	BD 96 мод. BD-96 мод. BD Манометр аппаратов дыхательных воздушных изолирующих BD 96 мод. BD 96	62		0	62	0	62	0	62
ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500)	РСТ	Нет данных Нет модификации	7		0	7	0	7	0	7
ООО "ТАТИНТЕК" (RA.RU.311601)		Нет данных	4		0	0	0	4	0	0
ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466)	РСТ	MSA КМ 1 Манометры аппаратов дыхательных воздушных изолирующих - Нет данных AirGo EXX-SW-ST-R-D-SL-RUS AirGo	54	4	0	53	0	54	0	53
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275)	РСТ	б/м BD96	13		0	11	4	11	0	11
ООО НПП "НАУКА" (RA.RU.312658)		Нет данных	426		318	108	0	25	17	8
ООО ПКФ " ТЕПЛОУЧЕТ " (РОСС RU.0001.310057)		BD 96	1		0	1	0	0	0	0
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387)	РСТ	Нет данных	23		0	23	0	23	0	23
ООО "ЦСМ" (RA.RU.312904)		BD 96	1		0	0	0	0	0	0
ООО "ЛИЦ" (RA.RU.311620)		BD96	1		0	1	1	1	0	1
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348)	РСТ	КАМПО	1		0	0	1	1	0	0
ООО "МЕТР-М" (RA.RU.312238)		MSA AUER BD 96 213.53	203	38	0	203	1	6	0	6
ООО ПК "ТЭКСИ" (RA.RU.311245)		BD 96 (0...300) бар, кл.т. 1,6	3		0	3	0	3	0	3
ФБУ "Тверской ЦСМ" (RA.RU.311253)	РСТ	Нет модификации мод. КМ	117		0	117	1	29	0	29
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265)	РСТ	КАМПО	15		0	0	0	0	0	0
ООО "ГОРНОСПАСАТЕЛЬ" (РОСС RU.0001.310407)			40		0	0	0	0	0	0
ФКУ ЦБИТ МЧС РОССИИ (РОСС RU.0001.310355)		BD96 BD 96 BD-96 КМ MSA MSA AUER КМ (MSA) KM KM (MSA) KM(MSA)	766	79	0	766	7	384	0	384
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488)	РСТ	BD96	62		0	62	0	62	0	62
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469)	РСТ	КМ	379		0	379	0	379	0	379
ФБУ "Краснодарский ЦСМ" (RA.RU.311441)	РСТ	MSA BD 96 Нет модификации	62		0	62	0	62	0	62
ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840)		мод. BD 96 мод. KM КМ BD 96	26	8	0	26	0	26	0	26
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	BD 96 KM	146	43	0	146	7	145	0	145
ООО ИК "СИБИНТЕК" (RA.RU.311951)		нет данных BD 96	12		0	12	0	12	0	12
АО "НПО "ПРЗ" (РОСС СОБ 3.00182.2014)		MSA AUER	1		0	1	0	1	0	1
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221)	РСТ	нет модификации	46	9	0	46	0	46	0	46
ООО "ПРИБОРАВТОМАТИКА" (1780)		MSA	2		0	2	0	2	0	2
ООО "ГАЗПРОМ ДОБЫЧА ШЕЛЬФ ЮЖНО-САХАЛИНСК" (RA.RU.311247)		BD 96	28		0	28	0	14	0	14
ООО СЦ "СПАСАТЕЛЬ" (РОСС RU.0001.310279)		BD 96	43		0	43	0	43	0	43
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ	BD 96	25		0	25	0	25	0	25
ПАО "МЕТАФРАКС" (RA.RU.312022)		KM, BD 96	6		0	6	0	6	0	6
ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577)	РСТ	MSA	3		0	3	2	3	0	3
ООО "ЭТАЛОН" (RA.RU.312790)		BD 96	6		0	6	0	6	0	6
ООО "КИПМЕТСЕРВИС" (RA.RU.310460)		BD 96	11	6	0	11	2	11	0	11
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501)		Нет модификации	38		0	38	2	38	0	38
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311)		BD96 мод. BD96	96		0	96	0	63	0	63
ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265)		BD 96 -	74	16	0	74	0	46	0	46
ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500)		Нет модификации	20	9	0	20	0	20	0	20
АО "УРАЛЬСКАЯ СТАЛЬ" (RA.RU.311310)		KM	57	18	5	52	0	57	5	52
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576)	РСТ	MSA Auer MSA BD Mini MSA PremAir Combination MSA	40	20	0	40	0	40	0	40
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	MSA КМ	33		0	33	0	33	0	33

Стоимость поверки Манометры аппаратов дыхательных воздушных изолирующих (Нет данных)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Волгоградский ЦСМ Волгоградская область	128	1164
ФБУ Вологодский ЦСМ Вологодская область	110	1164
ФБУ Вологодский ЦСМ Вологодская область	132	1164
ФБУ Красноярский ЦСМ Красноярский край	202	1164
ООО "МЦ СЕВР ГРУПП" Москва	300	1164

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт типографским способом.

Лист № 4 Всего листов 5

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к манометрам аппаратов дыхательных воздушных изолирующих

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.

Техническая документация «MSA Europe GmbH», Швейцария

Поверка

осуществляется по документу МП 231-0057-2018 «ГСИ. Манометры аппаратов дыхательных воздушных изолирующих. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01 октября 2018 г.

Основные средства поверки:

Манометры цифровые класса точности 0,4, с верхним пределом измерений давления 35 МПа, по государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом № 1339 от 29.06.2018 г.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт.

Изготовитель

«MSA Europe GmbH», Швейцария
Адрес: Schlusselstrasse 12, 8645 Rapperswil-Jona, Щвейцария
Телефон: +41-5553620-00, Факс: +41-5553620-01
Завод-изготовитель
«MSA Produktion Deutschland GmbH», Thiemannstr. 1, 12059 Berlin, Германия
Телефон: 8-1049-6886-0, Факс: 8-1049-6886-1558

Заявитель

«MSA Technologies and Enterprise Services GmbH», Германия
Адрес: Thiemannstr. 1, 12059 Berlin, Germany
Телефон: +49-30-6886-0, Факс +49-30-6886-1558

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента - трубчатой пружины (трубки Бурдона).

Один конец пружины соединен с штуцером-держателем, пружина при изменении давления деформируется и перемещение её свободного конца с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки манометра, пропорциональное измеряемому давлению. Шкалы давления манометров могут быть отградуированными в МПа, кПа, бар или кгс/см².

Манометр входит в состав аппарата дыхательного воздушного изолирующего (далее по тексту - аппарат). В состав аппарата так же входят редуктор высокого давления, баллон сжатого воздуха, соединительные трубопроводы высокого и редуцированного давления. Давление в манометре создается с помощью баллона сжатого воздуха, закрепленного на ложементе аппарата.

Редуктор оснащен штуцером для подсоединения баллона сжатого воздуха, клапаном безопасности, сигнальным устройством (выдающим сигнал звуковой тревоги о близком конце запаса воздуха в баллонах, при понижении давления в баллонах ниже установленного порога).

Манометры выпускаются в двух модификациях BD 96 и KM, отличающихся конструктивным исполнением. Так же манометр BD 96 может быть исполнен в блоке ICU.

Пломбировка корпуса манометра не предусмотрена.

Общий вид манометров BD 96 и KM приведены на рисунке 1.

Общий вид манометров BD 96 в составе типовых модификаций аппаратов приведен на рисунке 2, общий вид манометров КМ в составе типовых модификаций аппаратов приведен на рисунке 3.

Внешний вид. Манометры аппаратов дыхательных воздушных изолирующих (Нет данных), http://oei-analitika.ru

манометр BD 96

манометр KM

манометр BD 96 в блоке ICU Рисунок 1 - общий вид манометров аппаратов дыхательных воздушных изолирующих

AirXPress Fire-Z

AirGo Fix

AirMaXX

BD Mini

Рисунок 1 - общий вид аппаратов с манометром BD 96

AirMaXX

AirGo

AirMaXX eXtreMMe

Рисунок 2 - общий вид аппаратов с манометром KM

BD Mini SL

Программное обеспечение отсутствует.

Таблица 3 -

Наименование	Обозначение	Кол-во
Манометр (BD 96 или KM) в составе аппарата дыхательного воздушного изолирующего	-	1 шт.
Руководство по эксплуатации. Аппарат дыхательный воздушный изолирующий	-	1 экз. на партию поставляемую на один адрес
Паспорт. Аппарат дыхательный воздушный изолирующий	-	1 экз.
Методика поверки	МП 231-0057-2018	1 экз.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	BD 96	KM
Диапазон измерений (ДИ) избыточного давления, МПа (бар)	от 0 до 30 (300)
Диапазон показаний избыточного давления g, МПа (бар)	от 0 до 35 (350)
Пределы допускаемой основной приведенной погрешности, % от g	±1,6
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от g	±0,4
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106,7
g - диапазон показаний избыточного давления манометра

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	BD 96	KM
Г абаритные размеры, мм, не более - диаметр	56	60
- ширина	-	120
- высота	34	55
Масса, г, не более ⁽¹⁾	110	400
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +60
- относительная влажность, %, не более (без конденсации влаги)	100
- атмосферное давление, кПа	от 84 до 133
Средняя наработка на отказ, ч	3300
Средний срок службы, лет	9
Маркировка защиты	IP67
⁽¹⁾ без соединительного шланга

Техническая поддержка
